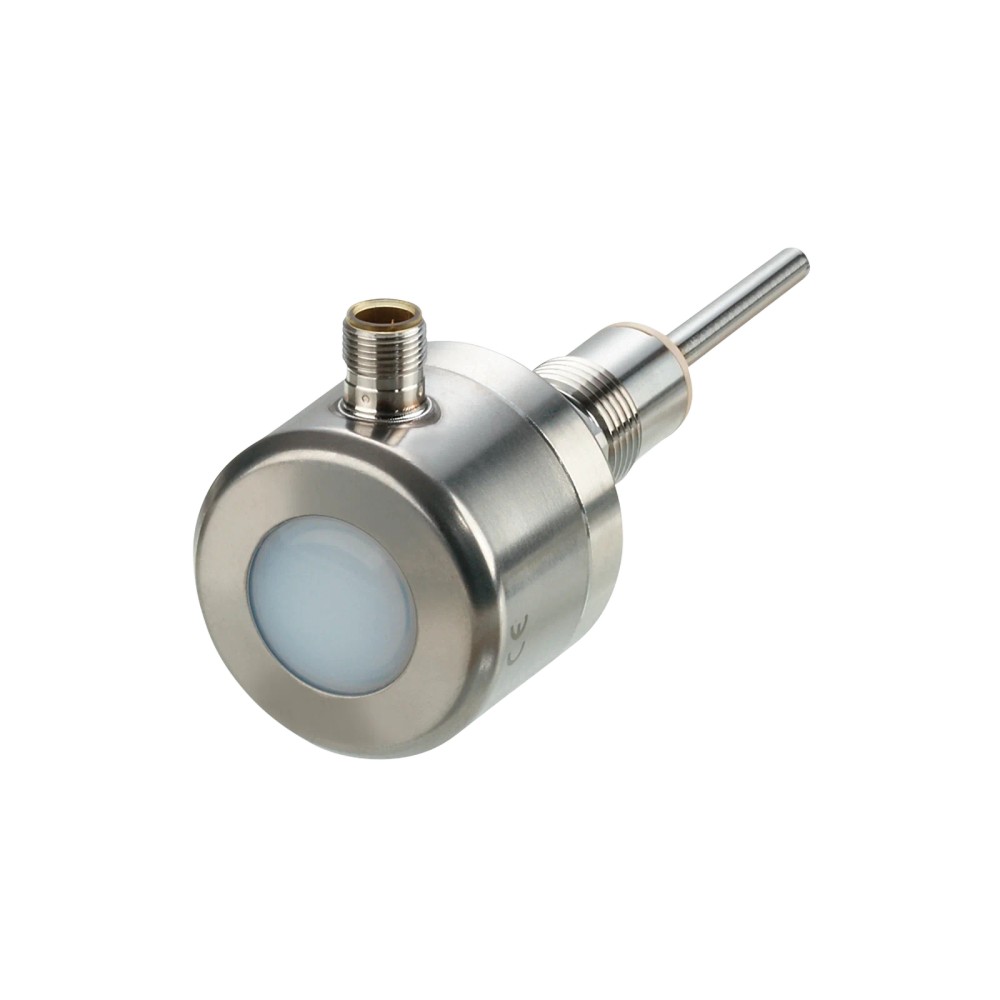

Imagem meramente ilustrativa
Imagem meramente ilustrativa

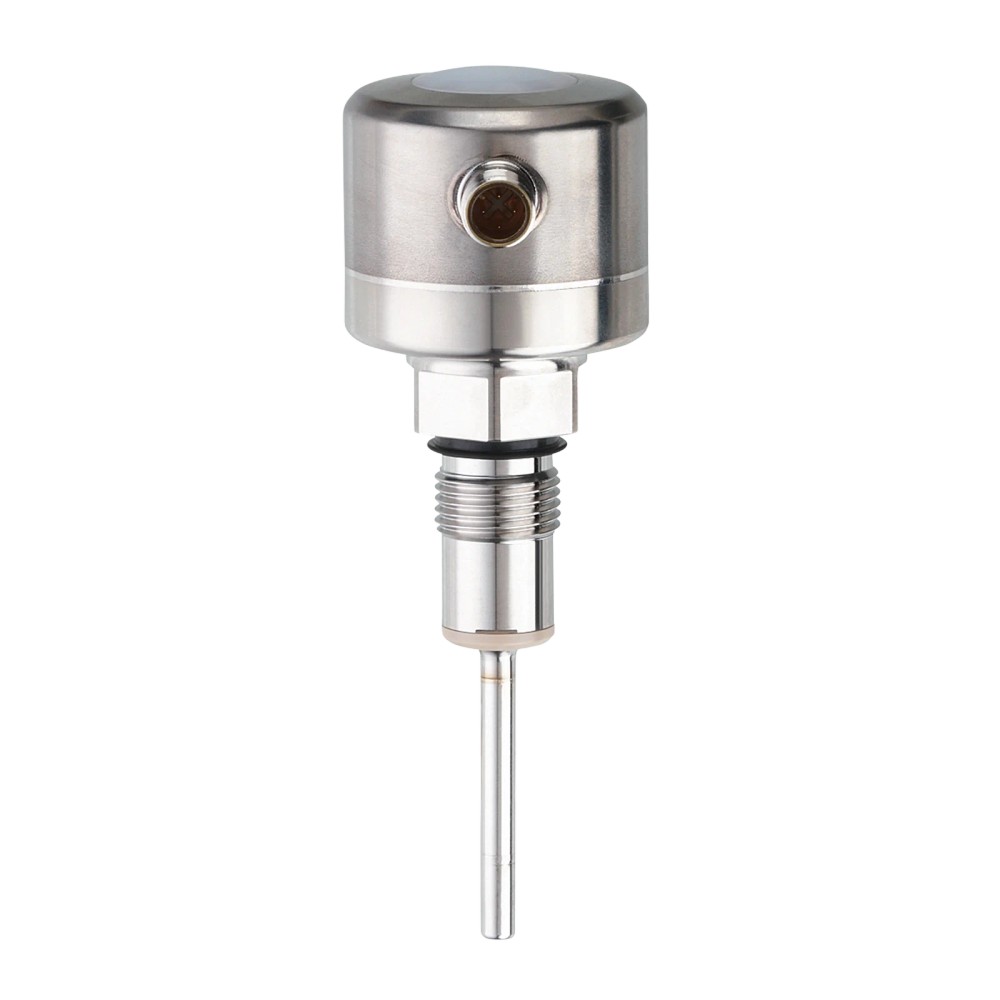

Imagem meramente ilustrativa

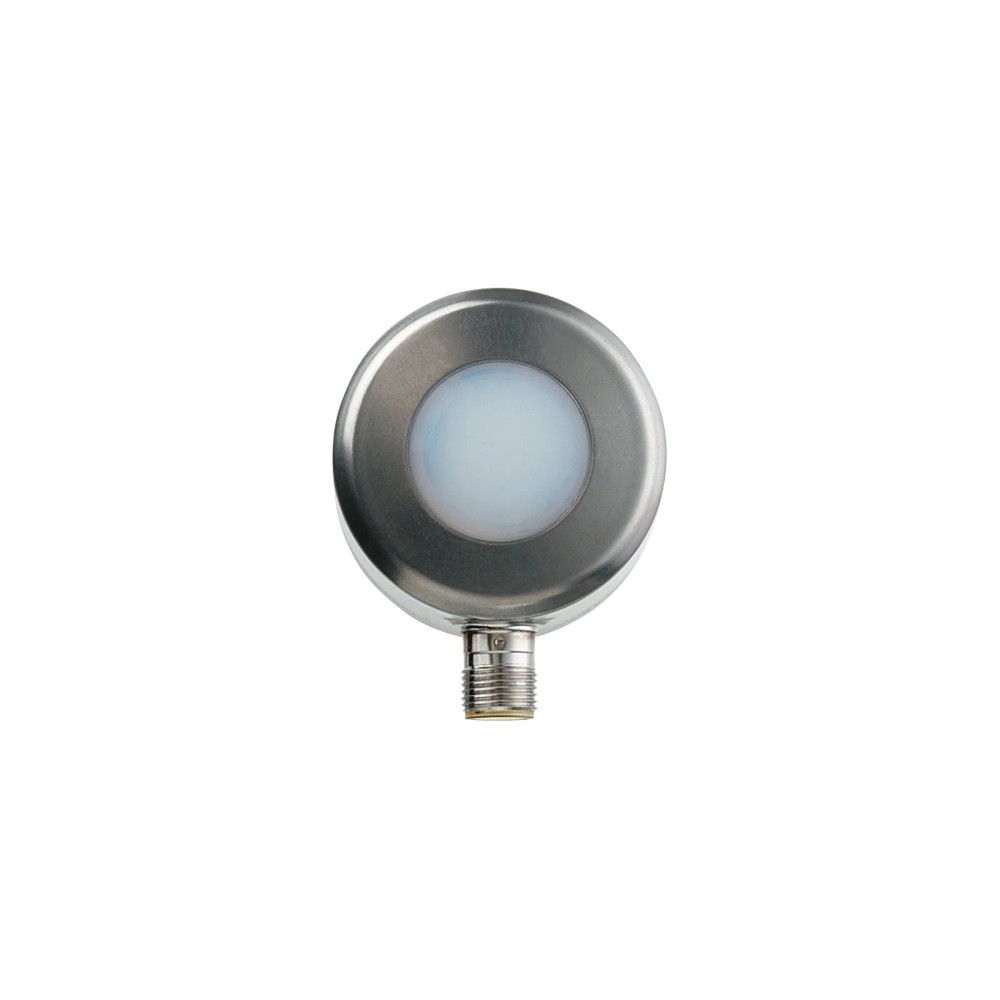

Imagem meramente ilustrativa

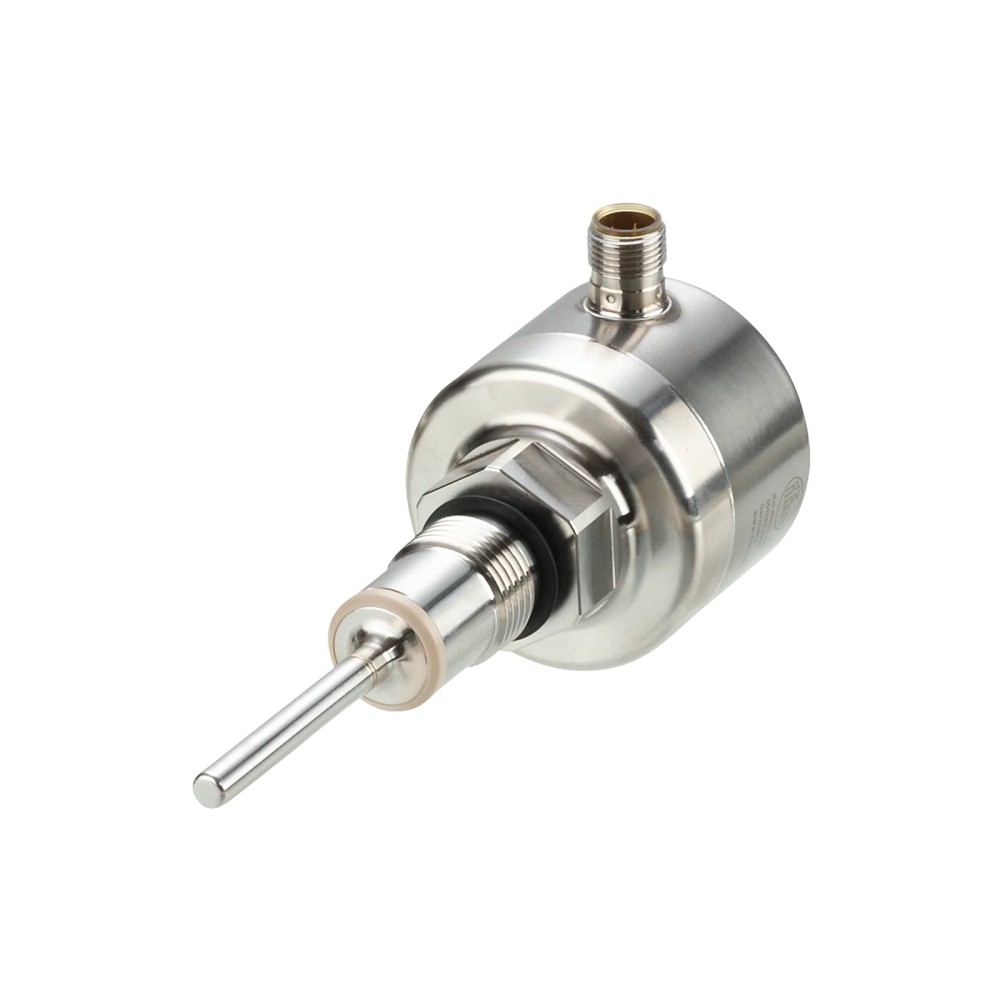

Imagem meramente ilustrativa
- Referência do fabricante: TCC541
- EAN: 4021179322379
- NCM do produto: 90251990
Destaques do Produto
Faixa de Temperatura...mais
Saiba mais sobre: "TCC541 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link, -25 a 160°C, G 1/2"
Destaques do Produto
Faixa de Temperatura
-25 a 160 °C
Protocolo
IO-Link / Analógico
Conexão
G 1/2
Grau de Proteção
IP68 / IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o TCC541 IFM - Transmissor de Temperatura com IO-Link, -25 a 160°C, G 1/2
O transmissor de temperatura TCC541 da IFM é um sensor de alta precisão destinado ao monitoramento contínuo de fluidos. Ele combina a robustez de uma sonda em aço inoxidável com a flexibilidade da comunicação IO-Link e saídas analógicas. É a solução ideal para processos que demandam monitoramento digital e alta resistência a condições severas, como pressões de até 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TCC541 |
| Marca | IFM |
| Faixa de medição | -25 a 160 °C |
| Conexão | G 1/2 |
| Interface | IO-Link |
| Material | Aço Inox 316L |
| Proteção | IP68 / IP69K |
| Tensão | 18-32V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura em fluidos líquidos e gasosos.
- Sistemas com necessidade de diagnóstico via IO-Link.
- Aplicações industriais que exigem conformidade com normas sanitárias (FDA, EHEDG).
⚠ Considere outro se precisa de:
- Aplicações com pressão acima de 160 bar.
- Ambientes com fluidos que corroem aço inoxidável 1.4404 ou PEEK.
- Instalações onde a imersão da sonda seja inferior a 15 mm.
APLICAÇÕES E USO
- Monitoramento de temperatura em tubulações industriais.
- Processos de automação com controle via rede IO-Link.
- Aplicações em sistemas de refrigeração ou aquecimento industrial.
- Ambientes com requisitos de alta higiene (FDA/EHEDG).
COMO ESCOLHER
Antes de comprar o TCC541 IFM - Transmissor de Temperatura com IO-Link, -25 a 160°C, G 1/2, verifique estes pontos:
Quando escolher este produto
Opte pelo TCC541 se o seu processo requer monitoramento de temperatura entre -25 e 160 °C com necessidade de diagnóstico digital via IO-Link e saídas analógicas.
Quando buscar outra alternativa
Se o seu processo opera acima de 160 °C ou exige uma conexão de processo diferente de G 1/2, consulte modelos alternativos da linha IFM de transmissores de temperatura.
ESPECIFICAÇÕES TÉCNICAS
| Medição de Temperatura | ||
|---|---|---|
| Faixa de medição | -25...160 °C | Operação nominal do sensor |
| Precisão | ± 0,2 K | Desvio máximo na medição |
| Resolução IO-Link | 0,01 K | Resolução de leitura digital |
| Dados Elétricos | ||
|---|---|---|
| Interface | IO-Link / 4...20 mA | Sinal de saída disponível |
| Tensão de operação | 18...32 V DC | Faixa de alimentação permitida |
| Proteção | IP68 / IP69K | Proteção ambiental certificada |
| Dados Mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/2 | Rosca externa com cone de vedação |
| Material da sonda | 1.4404 / PEEK | Materiais em contato com o fluido |
| Resistência a pressão | 160 bar | Limite mecânico do invólucro |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2, 38.4 kBaud)
• Saída analógica 4...20 mA
Conexões
Elétrica
M12, 4 polos, codificação A
Processo
G 1/2 rosca externa com cone de vedação
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente alimentício | ✓ | Materiais em contato com fluido em conformidade com normas FDA/EHEDG. |
| Processos acima de 160 °C | ✗ | Excede o limite operacional do sensor especificado de -25 a 160 °C. |
| Redes IO-Link standard | ✓ | Compatível com mestre padrão IEC 61131-9. |
INSTALAÇÃO
Como instalar o TCC541 IFM - Transmissor de Temperatura com IO-Link, -25 a 160°C, G 1/2
- Desligue a alimentação elétrica antes de iniciar a instalação.
- Verifique a integridade da rosca G 1/2 e do cone de vedação.
- Aplique o sensor no processo garantindo imersão mínima de 15 mm.
- Aperte a conexão com torque recomendado entre 30 e 50 Nm.
- Conecte o cabo M12 de 4 pinos conforme o diagrama de fiação.
- Configure os parâmetros via software IO-Link após a energização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não responde ou luz indicadora apagada. | Tensão de alimentação fora da faixa de 18-32V DC. | Verificar a voltagem no conector M12 com multímetro. |
| Vazamento de fluido na conexão G 1/2. | Falha na vedação ou aperto incorreto. | Verificar torque (30-50 Nm) e estado do cone de vedação. |
| Dados de temperatura não são transmitidos para o CLP. | Configuração errada no mestre IO-Link. | Checar status de conexão e parâmetros do arquivo IODD. |
| Leitura oscilante na saída analógica. | Ruído eletromagnético ou cabo danificado. | Verificar blindagem do cabo e integridade dos pinos M12. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o transmissor de temperatura TCC541?
O TCC541 é um transmissor de temperatura com interface IO-Link e saídas analógicas, projetado para monitoramento de processos industriais em uma faixa de -25 a 160 °C.
O que acompanha o produto na embalagem?
Ele acompanha o corpo do transmissor com conexão de processo G 1/2 e manual de instalação.
Para quais aplicações o produto não é recomendado?
O TCC541 não é indicado para aplicações que excedam a pressão de 160 bar ou que utilizem fluidos quimicamente incompatíveis com o aço inox 1.4404 (316L) e PEEK.
Posso usar este sensor para medir temperatura do ar ambiente?
Este sensor é destinado a medições de temperatura em líquidos e gases, sendo inadequado para medições de temperatura ambiente direta sem um meio de condução térmico.
O que fazer se o sensor parar de funcionar?
Se o sensor apresentar erro de leitura ou perda de sinal, verifique primeiro a conexão elétrica M12 e a integridade do cabo de sinal.
Como diagnosticar falhas de leitura no sensor?
Sintomas de sinal errático ou sem resposta geralmente indicam falha na alimentação de 18-32V DC ou falha na configuração do IO-Link. Verifique a tensão no conector antes de considerar a troca.
Este modelo é melhor que um termopar padrão?
Este é um modelo de alta performance com IO-Link. Comparado a termopares simples, ele oferece autodiagnóstico (teste de calibração) e sinal digital, facilitando a manutenção preditiva.
Devo usar a saída analógica ou o IO-Link?
A escolha entre IO-Link e analógico depende da infraestrutura do seu CLP. O TCC541 permite ambas, sendo ideal se você busca integração digital em redes IO-Link.
Quais os cuidados na instalação do TCC541?
A instalação requer o aperto adequado entre 30 e 50 Nm na conexão roscada G 1/2. Garanta que o conector M12 esteja fixado com firmeza para assegurar o grau de proteção IP68/IP69K.
Qual a procedência deste transmissor?
O produto é original da marca IFM, com procedência garantida pela fabricante para uso industrial em processos certificados.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial digital que permite a parametrização e diagnóstico do sensor (Ref.: IEC 61131-9).
Pt 1000
Elemento sensor de temperatura de platina com resistência de 1000 ohms a 0 °C, conhecido pela precisão e linearidade.
IP69K
Grau de proteção contra entrada de poeira e alta pressão de água, essencial para ambientes industriais com lavagem frequente.
Aço 1.4404
Tipo de aço inoxidável (316L) resistente à corrosão, frequentemente utilizado em aplicações alimentícias e químicas.
SDCI
Interface de comunicação digital padrão (IO-Link) para sensores e atuadores (Ref.: IEC 61131-9).
