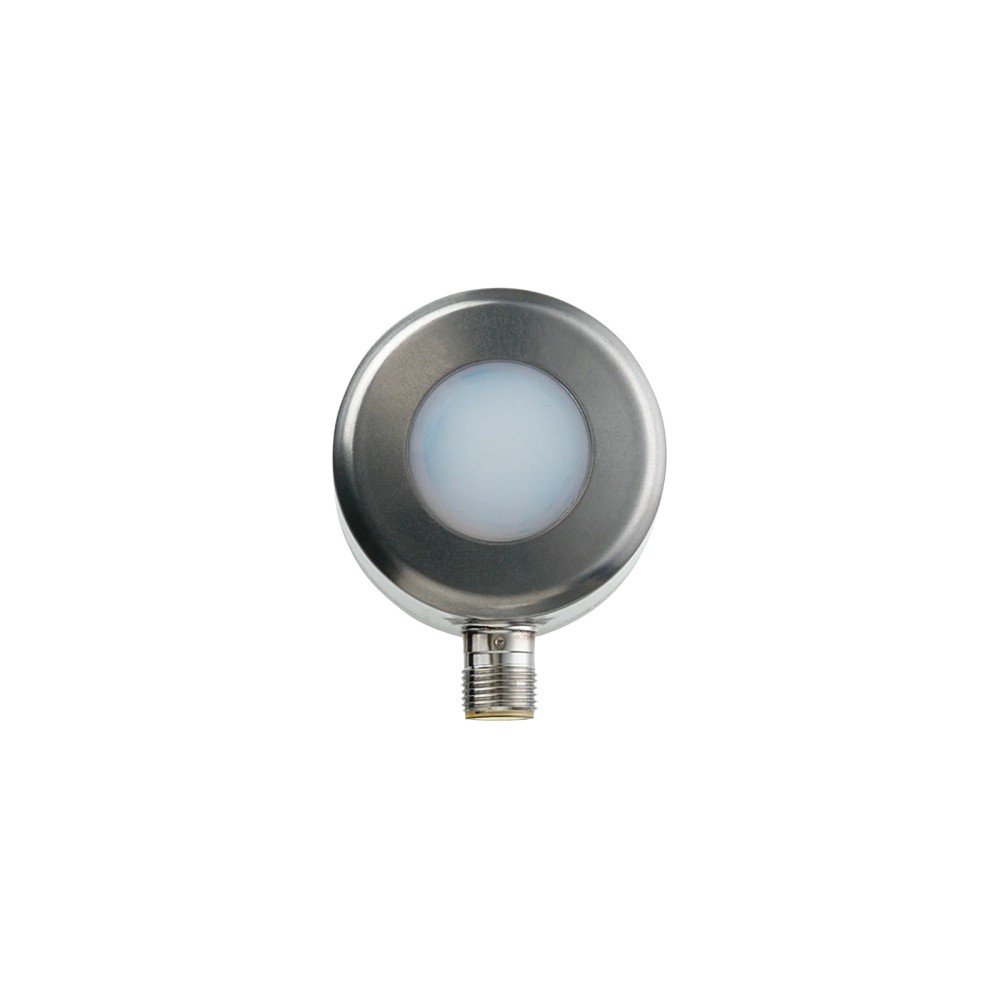

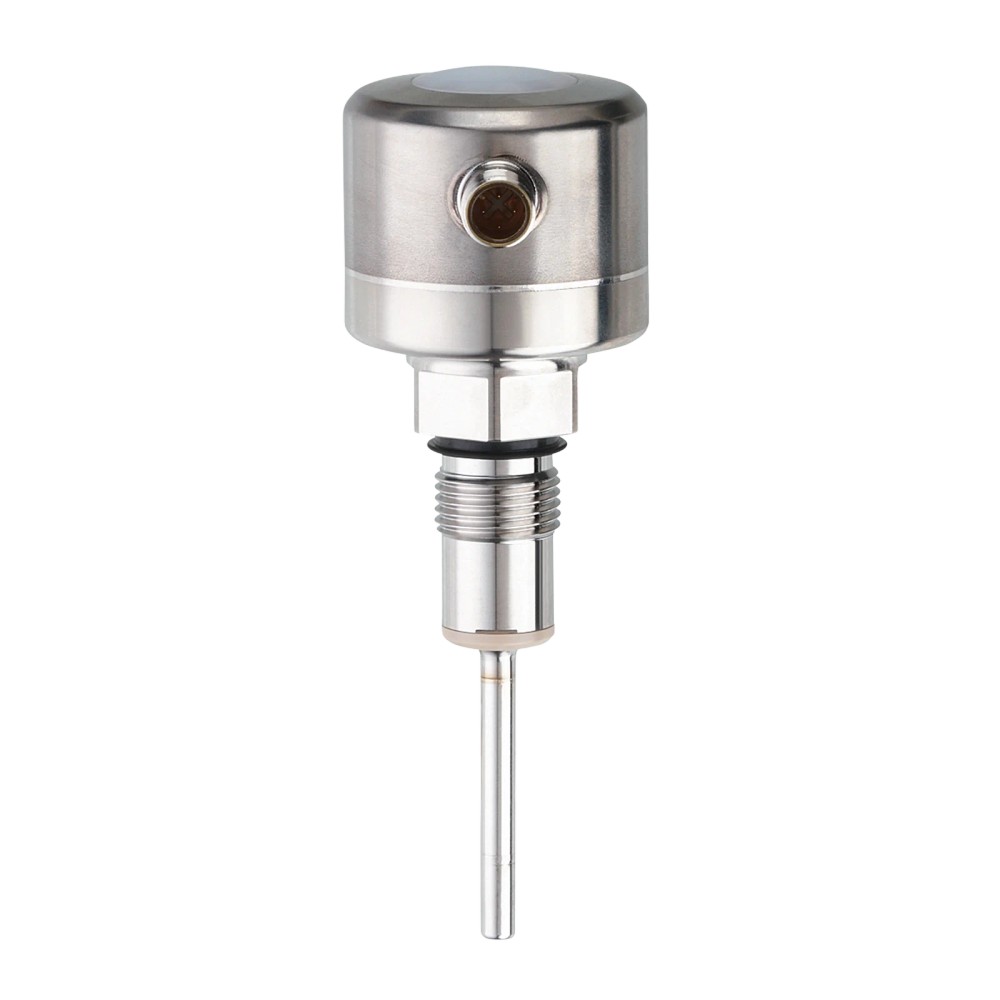

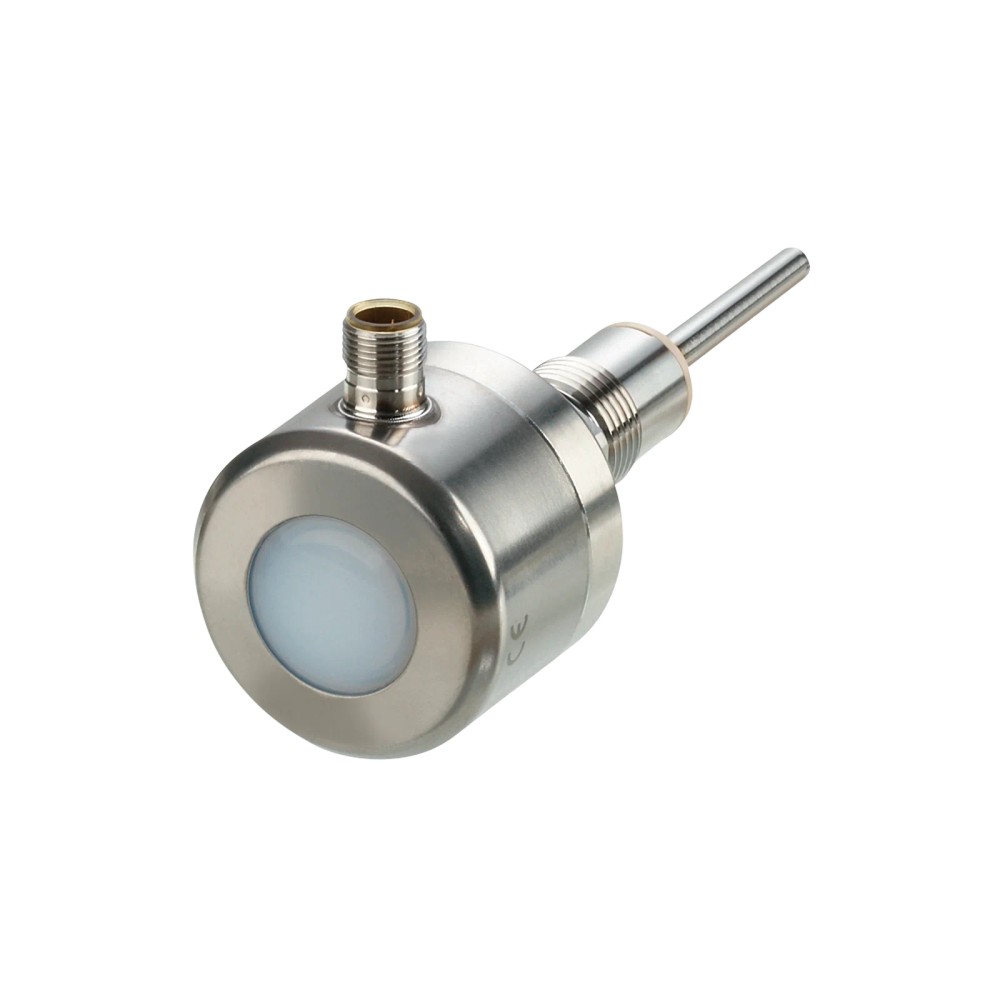

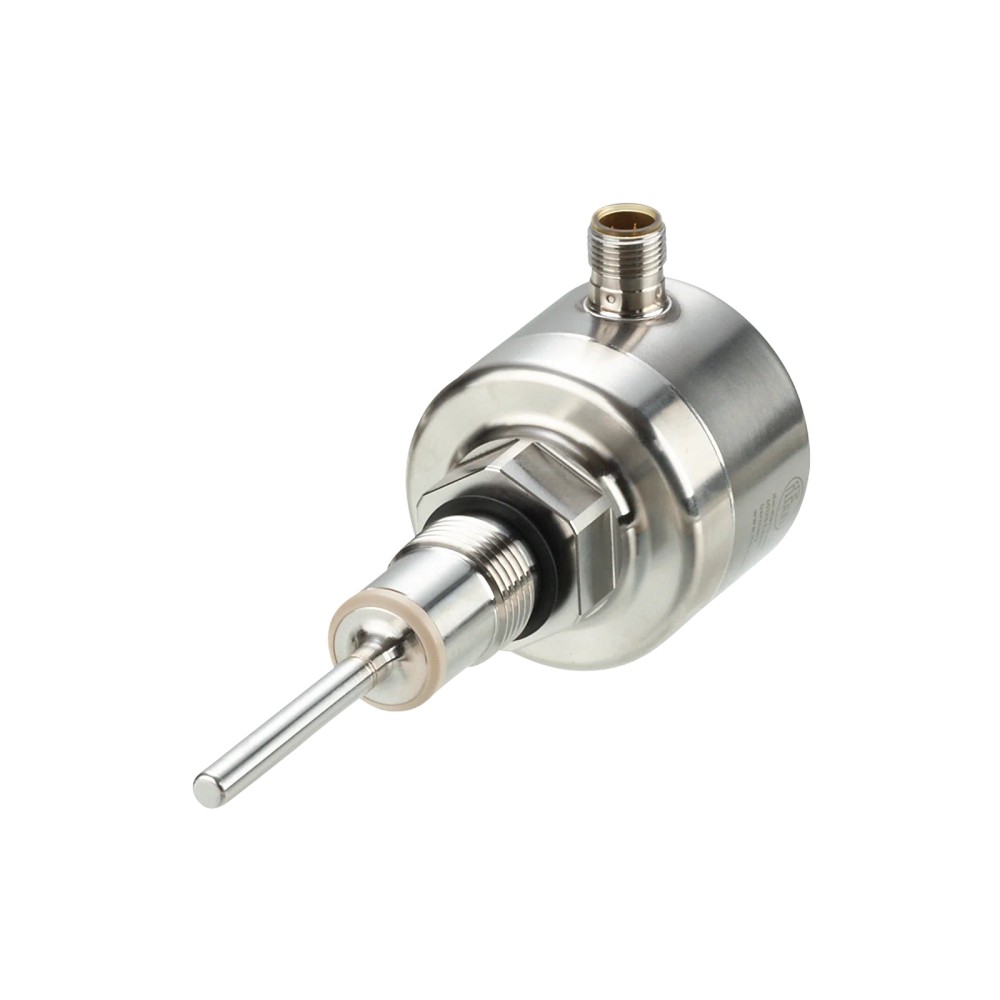

Transmissor de Temperatura IFM TCC511

Pré-visualizar: TCC511 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link, G 1/2, 50mm

TCC511 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link, G 1/2, 50mm

Imagem meramente ilustrativa

R$ 5.276,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TCC511
EAN: 4021179322256
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TCC511 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link, G 1/2, 50mm"

Destaques do Produto

Faixa de medição

-25...160 °C

Conexão de processo

G 1/2 externa com cone de vedação

Comprimento de instalação

50 mm

Interface

IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Pressão nominal informada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TCC511 IO-Link, Pt 1000, G 1/2, comprimento de instalação de 50 mm

O ifm TCC511 é um transmissor de temperatura para medição em processos industriais. Possui elemento sensor Pt 1000, comunicação IO-Link e saídas PNP/NPN e analógica. Mede de -25 a 160 °C e utiliza conexão de processo G 1/2 com cone de vedação. A conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TCC511
Elemento sensor	1 x Pt 1000
Faixa de medição	-25...160 °C
Ajuste de fábrica	-10...150 °C
Comunicação	IO-Link, revisão 1.1
Saídas	PNP/NPN; sinal analógico
Conexão de processo	G 1/2 externa, cone de vedação
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação	50 mm
Resistência à pressão	160 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de temperatura de processo dentro da faixa de -25...160 °C, com montagem compatível com conexão G 1/2 externa com cone de vedação e instalação de 50 mm.
Sistemas que utilizem IO-Link 1.1 ou que sejam compatíveis com a operação SIO indicada na ficha.
Instalações cuja conexão elétrica aceite conector M12 codificação A com 4 contatos e cuja pressão de processo esteja dentro do limite informado de 160 bar.

⚠ Considere outro se precisa de:

Não selecionar se a temperatura de processo necessária estiver fora de -25...160 °C.
Não selecionar quando a conexão de processo requerida não for G 1/2 externa com cone de vedação, sem confirmar a compatibilidade mecânica por desenho.
Não presumir compatibilidade elétrica apenas pela conexão M12: verificar pinagem, alimentação e requisitos do controlador no datasheet antes da ligação.

APLICAÇÕES E USO

Medição de temperatura em processo industrial dentro da faixa especificada de -25...160 °C; aplicação baseada na função e na faixa declaradas pelo fabricante.
Instalação em processo com conexão G 1/2 externa com cone de vedação e comprimento de instalação de 50 mm; validar dimensões e geometria no desenho dimensional.
Integração a sistema de automação com mestre IO-Link compatível com revisão 1.1 e porta classe A; a ficha declara COM2 a 38,4 kBaud.
Uso em ambiente com temperatura ambiente entre -25 e 70 °C, respeitando também os limites de processo, pressão e montagem especificados.
Possível uso em sistemas com saída PNP/NPN ou sinal analógico, desde que os requisitos elétricos e a configuração correspondam ao controlador; confirmar no datasheet, pois os detalhes elétricos completos não estão discriminados neste conteúdo.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TCC511 IO-Link, Pt 1000, G 1/2, comprimento de instalação de 50 mm, verifique estes pontos:

Escolha o TCC511 quando

A aplicação exigir medição entre -25 e 160 °C, instalação de 50 mm, conexão de processo G 1/2 externa com cone de vedação e interface IO-Link, com saídas PNP/NPN e analógica disponíveis conforme a configuração do sistema.

Considere outra especificação quando

A faixa de temperatura necessária ultrapassar os limites informados, a conexão de processo não corresponder à G 1/2 com cone de vedação ou o comprimento de instalação requerido for diferente de 50 mm. Confirme a seleção no desenho e no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do produto na ficha do fabricante.
Modelo	TCC511	Identificação do modelo.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part number	TCC511	Código de identificação do produto.
GTIN	4021179322256	Identificação comercial do item.

Medição de temperatura
Elemento sensor	1 x Pt 1000	Elemento de medição informado na ficha.
Faixa de medição	-25...160 °C; -13...320 °F	Limites de medição informados para o produto.
Ajuste de fábrica	-10...150 °C / 14...302 °F	Configuração de fábrica indicada no anúncio.
Resolução IO-Link de temperatura	0,01 K	Resolução declarada para comunicação IO-Link.
Tempo de resposta T05 / T09	1,5 s / 4 s	Tempos dinâmicos de resposta conforme ficha.

Entradas, saídas e parâmetros
Especificação de saída	PNP/NPN; sinal analógico	Tipos de saída informados no anúncio; verificar configuração e dados elétricos no datasheet.
Dados de processo	1 dado binário e 1 dado analógico	Dados de processo indicados na ficha.
Modo SIO	Sim	A ficha indica disponibilidade do modo SIO.
Possibilidades de ajuste de parâmetros	Unidade do display; gradação da saída analógica; limite do teste de calibração; lógica de comutação da saída de diagnóstico; modo de simulação	Parâmetros ajustáveis listados pelo fabricante.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface declarada para comunicação com mestre compatível.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Classe de master port exigida	A	Requisito da porta do mestre IO-Link.
DeviceID suportado	Modo default: 1129	Identificação indicada para o modo de operação default.
Tempo mínimo do ciclo do processo	4,4 ms	Ciclo mínimo declarado para o processo IO-Link.
Perfil IO-Link	BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis; Function Measurement data, standard resolution	Perfis e funções listados na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência informada para a interface SDCI.

Desvios e coeficientes
Coeficiente de temperatura IO-Link	< ±0,01 % de duração / 10 K	Coeficiente informado para IO-Link.
Coeficiente de temperatura da saída analógica	< ±0,02 % de duração / 10 K	Coeficiente informado para a saída analógica.

Condições ambientais e resistência
Temperatura ambiente de operação	-25...70 °C	Faixa ambiente de operação declarada.
Temperatura interna máxima do dispositivo	125 °C	Aviso de limite interno indicado na ficha; não equivale à faixa de medição do processo.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; condições de ensaio e instalação devem ser consultadas no datasheet.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio mecânico informada.
Resistência a vibrações	DIN EN 60068-2-6, 35 g (10...2000 Hz)	Condição de ensaio mecânico informada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.

Dados mecânicos e conexão ao processo
Conexão de processo	G 1/2 externa com cone de vedação	Interface mecânica de processo; conferir desenho para compatibilidade com a instalação.
Comprimento de instalação EL	50 mm	Comprimento de instalação informado.
Comprimento total	144 mm	Dimensão total informada na ficha.
Diâmetro da sonda	6 mm	Diâmetro indicado para a sonda.
Diâmetro informado	50 mm	Dimensão listada no conjunto de atributos; consultar desenho dimensional para identificar a referência geométrica.
Resistência à pressão	160 bar	Limite declarado na ficha do anúncio.
Torque máximo de aperto	30...50 Nm	Faixa de torque indicada; aplicar conforme condições de montagem do fabricante.
Invólucro	Cilíndrico	Formato construtivo indicado.
Materiais de construção	1.4404 (aço inoxidável / 316L); PEI; FKM; PFA	Materiais listados para a construção do produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PEEK	Materiais declarados para contato com o fluido.
Rugosidade de superfícies em contato com substâncias	Ra < 0,8 μm	Característica superficial informada para as superfícies em contato.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos dourados	Tipo de conexão elétrica; conferir pinagem no datasheet antes da ligação.

Certificações e confiabilidade
Certificado UL, número de arquivo	E217884	Identificação UL indicada na ficha.
Certificado UL, número de aprovação	K021	Identificação UL indicada na ficha.
MTTF	329 anos	Valor listado na base de dados; não representa garantia nem vida útil assegurada.

Dados logísticos
Peso	367,7 g	Peso informado na base de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9025.19.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; modo SIO indicado como disponível.

• Modo de operação default: DeviceID 1129.

• Compatibilidade com mestre IO-Link: classe de porta A exigida.

• A ficha informa dados de processo binários e analógicos; consulte o datasheet para estrutura e interpretação dos dados.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. A ficha não especifica neste contexto a pinagem completa nem os requisitos de alimentação; consulte o datasheet antes de conectar. A presença de M12 não garante, por si só, compatibilidade elétrica com qualquer dispositivo.

Processo Rosca externa G 1/2 com cone de vedação. Verifique no desenho dimensional o espaço disponível, a geometria de vedação e a compatibilidade com a conexão do processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre IO-Link com porta classe A e suporte à revisão 1.1	✓	A ficha informa IO-Link revisão 1.1 e classe de porta A exigida.
Sistema que requer comunicação IO-Link COM2 a 38,4 kBaud	✓	A ficha declara tipo de transferência COM2 (38,4 kBaud).
Instalação com conexão de processo G 1/2 externa com cone de vedação	✓	Essa é a conexão de processo especificada para o produto; confirme dimensões e vedação no desenho.
Processo que exige medição fora de -25...160 °C	✗	A faixa informada do transmissor é -25...160 °C.
Controlador com conector M12, mas sem confirmação de codificação, pinagem ou requisitos elétricos	✗	A ficha informa M12 codificação A e 4 contatos, mas a compatibilidade elétrica exige conferir pinagem e requisitos no datasheet.
Processo com pressão superior a 160 bar	✗	A resistência à pressão informada é 160 bar.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TCC511 IO-Link, Pt 1000, G 1/2, comprimento de instalação de 50 mm

Confirme no datasheet e no desenho dimensional que a conexão de processo G 1/2 com cone de vedação e o comprimento de instalação de 50 mm correspondem ao ponto de montagem.
Verifique se os materiais e as condições do processo são compatíveis com os materiais de contato informados e com os limites de temperatura e pressão do transmissor.
Instale o transmissor na conexão de processo seguindo as instruções do fabricante e respeitando o torque indicado de 30...50 Nm.
Confirme que o conector disponível é M12 codificação A com 4 contatos e consulte o datasheet para validar a pinagem e os requisitos elétricos antes de energizar.
Para IO-Link, conecte a uma porta de mestre classe A compatível com IO-Link 1.1 e COM2; confirme DeviceID e configuração no sistema de automação.
Após a montagem, verifique a comunicação, a leitura de temperatura e a resposta das saídas conforme a configuração do sistema, sem exceder os limites especificados.

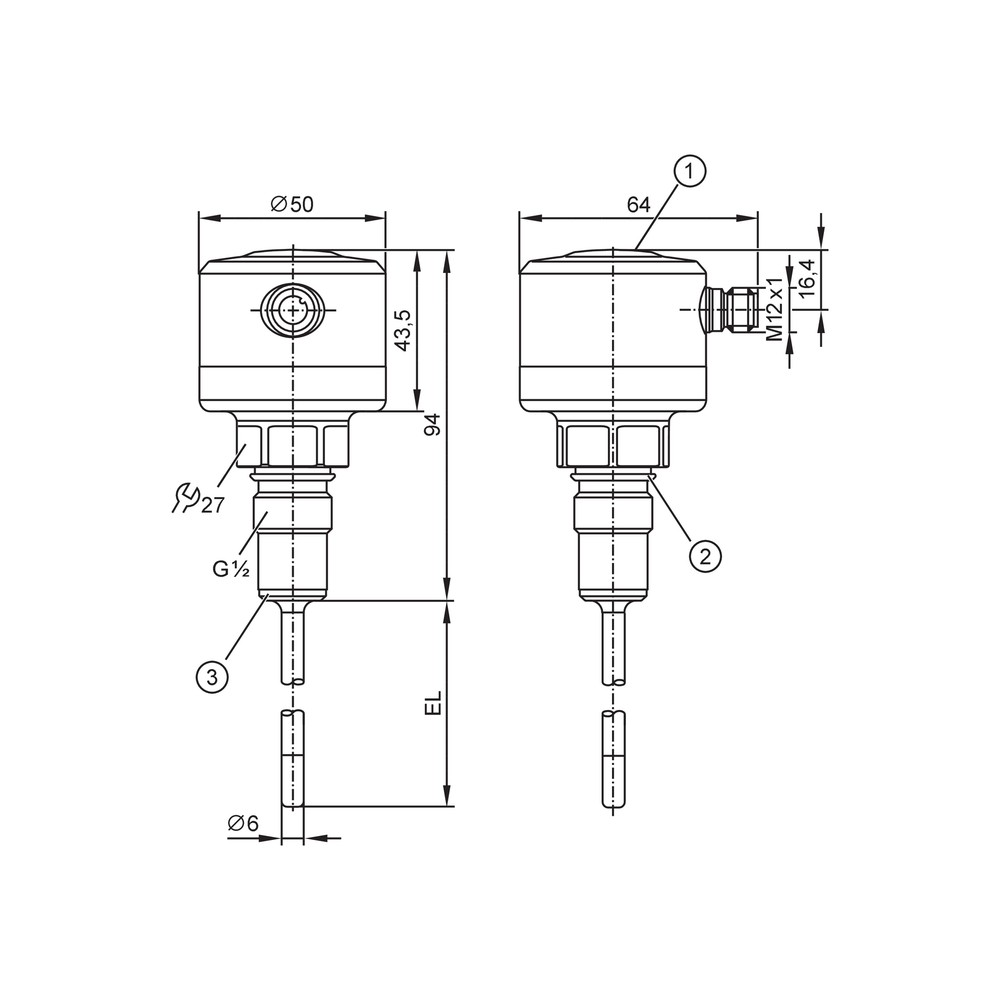

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre IO-Link não reconhece o transmissor.	Incompatibilidade de revisão, porta de mestre diferente da classe A exigida, configuração incorreta ou conexão elétrica inadequada.	Confirme suporte a IO-Link 1.1, classe de porta A, COM2 a 38,4 kBaud e DeviceID 1129; verifique também conector e pinagem pelo datasheet.
A leitura de temperatura fica fora da faixa esperada ou não acompanha o processo.	Condição de processo fora da faixa do transmissor, instalação inadequada ou configuração de parâmetros diferente da esperada.	Compare a temperatura do processo com a faixa de -25...160 °C, revise a instalação e confira unidade e parâmetros configurados.
Há vazamento na conexão do processo.	Conexão ou superfície de vedação incompatível, montagem incorreta ou torque fora da faixa indicada.	Inspecione a conexão G 1/2 com cone de vedação e a superfície de contato; confira a montagem e o torque recomendado de 30...50 Nm.
A saída PNP/NPN ou analógica não é interpretada pelo controlador.	Tipo de entrada do controlador, pinagem ou configuração da saída incompatível com a ligação realizada.	Confirme a configuração da saída, a pinagem M12 e os requisitos elétricos no datasheet e compare com as entradas do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TCC511 em português (Datasheet) Desenho dimensional do TCC511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TCC511 e para que serve?

É um transmissor de temperatura ifm com elemento Pt 1000, destinado à medição de temperatura em processos industriais. A ficha informa comunicação IO-Link e saídas PNP/NPN e analógica.

O que acompanha o produto?

A ficha indica uma peça por embalagem, mas não detalha acessórios inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

O TCC511 conecta a qualquer mestre IO-Link?

Não é possível afirmar compatibilidade com qualquer mestre. A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e exigência de porta classe A; confirme esses requisitos no mestre.

Serve para medir temperaturas acima de 160 °C?

Não, a faixa de medição declarada termina em 160 °C. Para temperaturas superiores, selecione um modelo cuja faixa cubra a condição do processo.

Posso substituir por um sensor com outra rosca ou comprimento de instalação?

A ficha do TCC511 especifica G 1/2 externa com cone de vedação e comprimento de instalação de 50 mm. Outra rosca ou outro comprimento não deve ser considerado equivalente sem validação mecânica e dimensional.

O IO-Link não comunica: o que devo verificar antes de trocar o transmissor?

Verifique se o mestre oferece porta classe A, IO-Link 1.1 e COM2 a 38,4 kBaud, e se a configuração usa o DeviceID 1129. Confira também conexão e pinagem conforme o datasheet.

A temperatura indicada está incorreta; o que conferir primeiro?

Confirme se a temperatura do processo está dentro de -25...160 °C e se unidade e parâmetros foram configurados corretamente. Depois, revise a instalação e consulte o procedimento de diagnóstico do fabricante.

É melhor comprar o transmissor ou somente um cabo/conector?

O item identificado é o transmissor TCC511 e a ficha informa uma peça por embalagem, sem listar acessórios inclusos. Se a necessidade for apenas um cabo ou conector, confirme que a peça avulsa atende à interface M12 codificação A e à pinagem do sistema.

Como instalar o TCC511 na conexão de processo?

Verifique a correspondência da conexão G 1/2 com cone de vedação e siga o desenho e as instruções do fabricante. A ficha indica torque de aperto de 30...50 Nm; a ligação elétrica deve seguir a pinagem do datasheet.

O TCC511 oferece saída analógica e saídas PNP/NPN?

Sim, a ficha do anúncio informa PNP/NPN e sinal analógico. Confirme no datasheet a configuração elétrica e a ligação apropriada para o controlador.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor resistivo de platina indicado como componente de medição do transmissor. (Ref.: 1 x Pt 1000)

IO-Link

Interface de comunicação industrial indicada para parametrização e transmissão de dados entre o dispositivo e um mestre compatível. (Ref.: IO-Link 1.1)

COM2

Modo de transferência IO-Link com taxa de comunicação especificada na ficha. (Ref.: COM2, 38,4 kBaud)

PNP/NPN

Tipos de saída de comutação indicados para integração com entradas compatíveis do sistema de automação. (Ref.: PNP/NPN)

Cone de vedação

Geometria da conexão de processo que participa da vedação mecânica na montagem. (Ref.: G 1/2 externa com cone de vedação)
