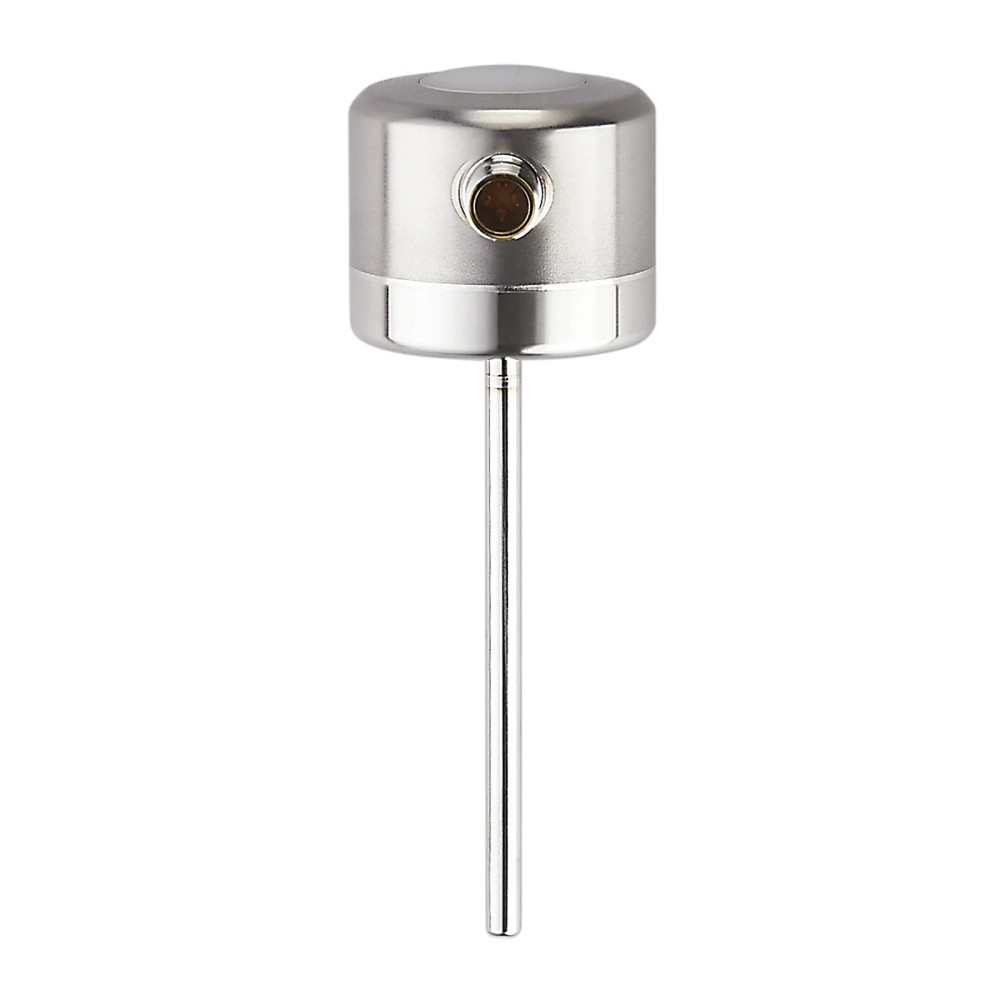

Imagem meramente ilustrativa

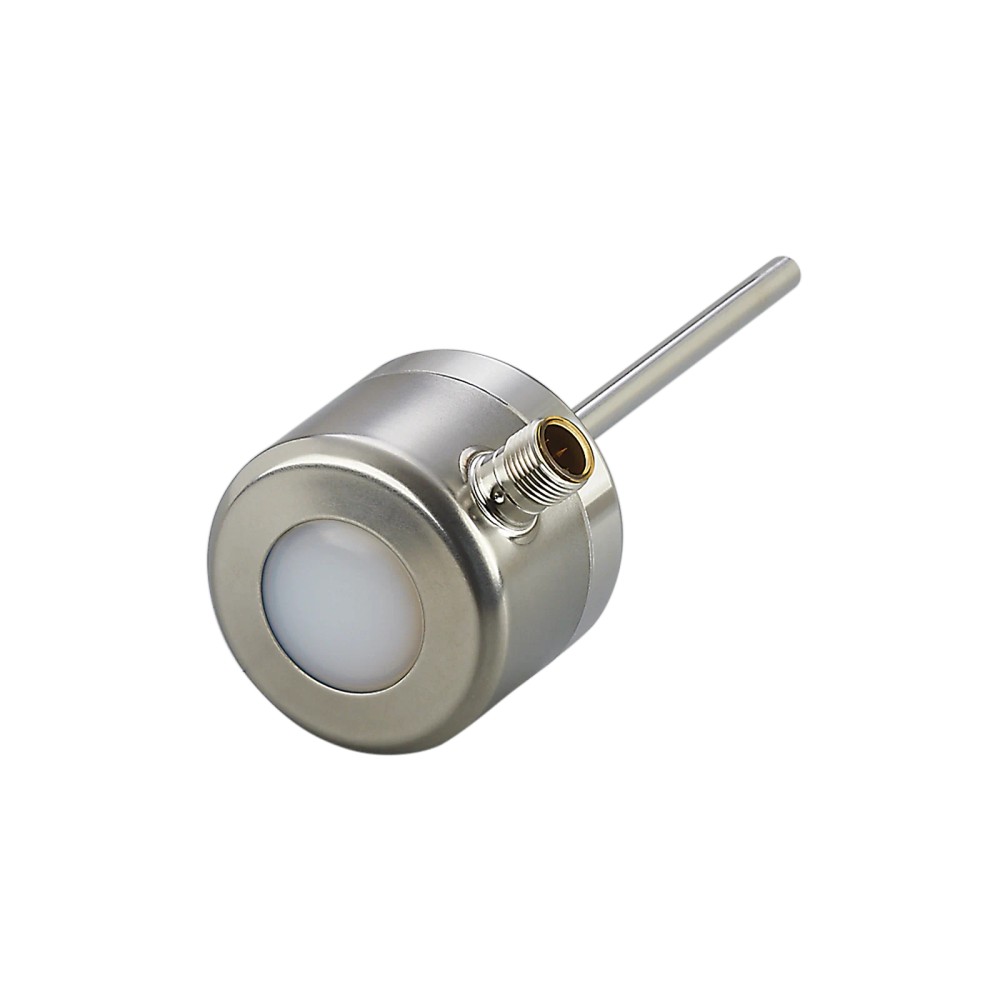

Imagem meramente ilustrativa

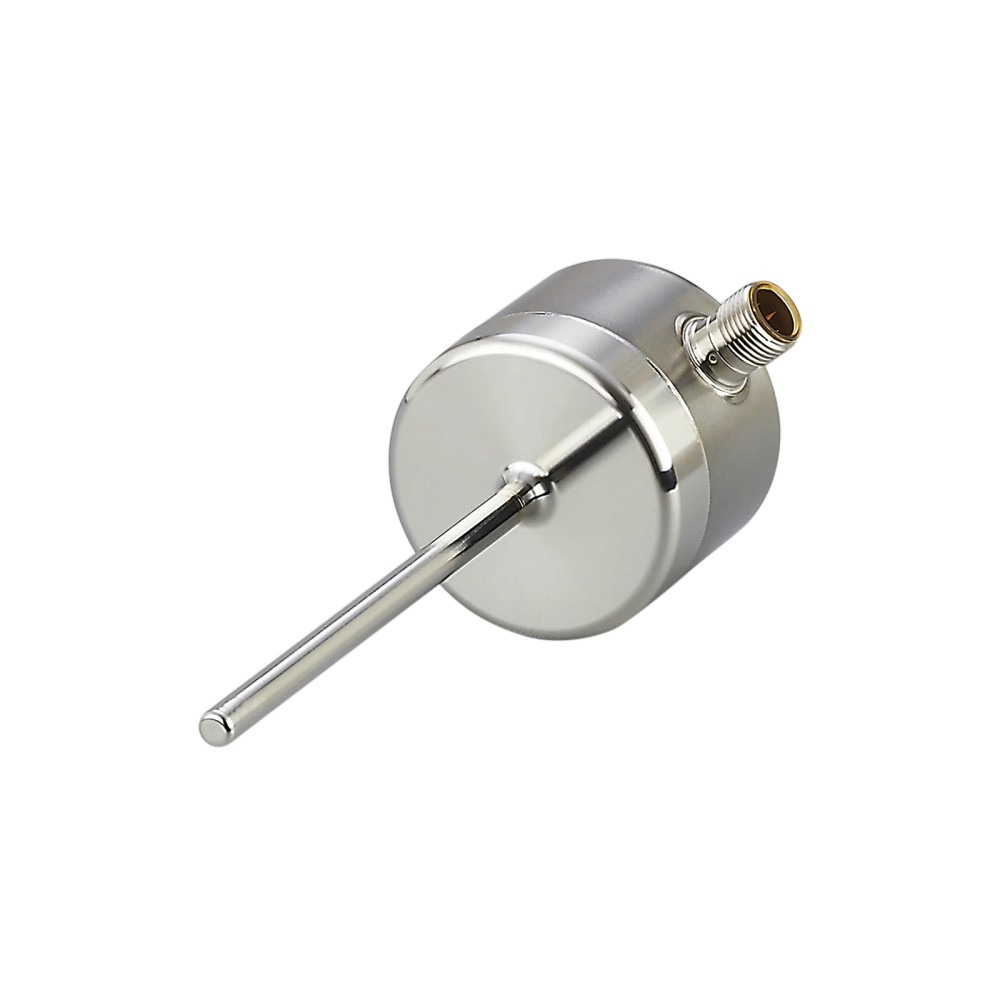

Imagem meramente ilustrativa

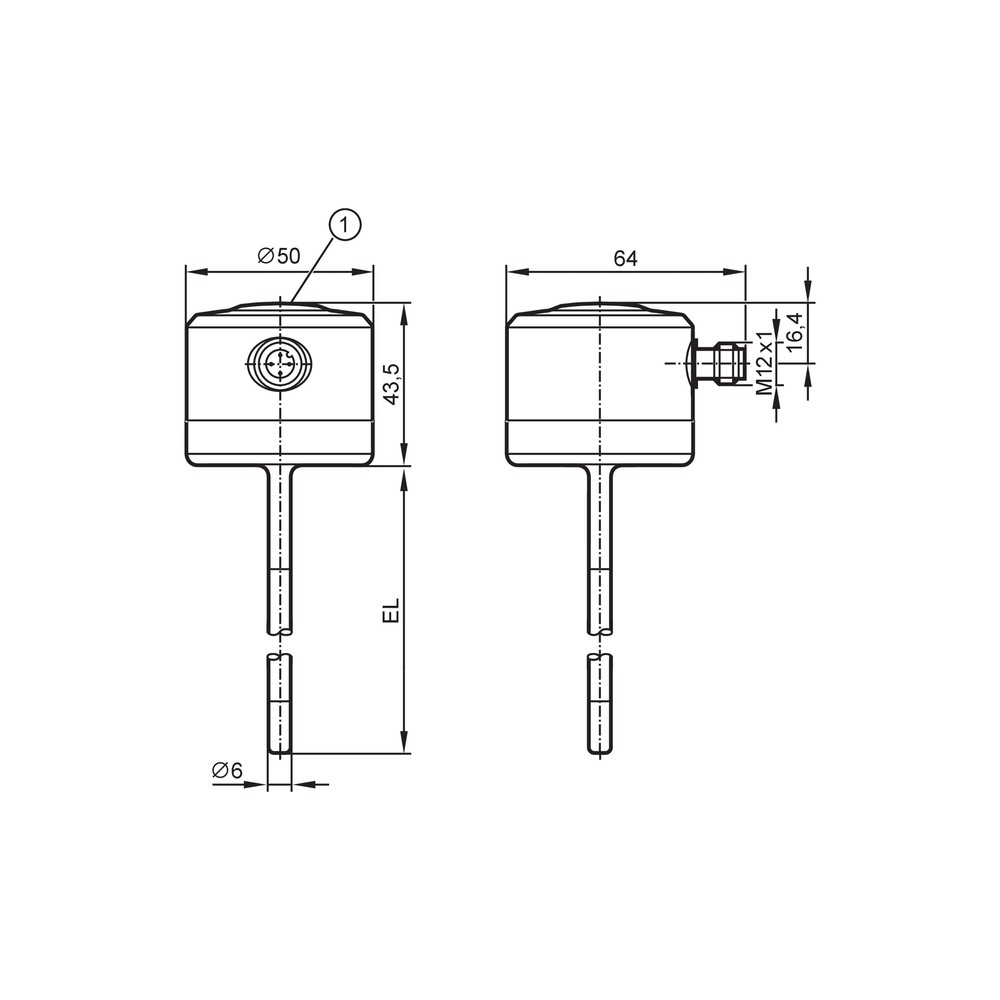

Imagem meramente ilustrativa
- Referência do fabricante: TCC241
- EAN: 4021179322188
- NCM do produto: 90251990
Destaques do Produto
Comprimento da sonda...mais
Saiba mais sobre: "TCC241 IFM - Transmissor de Temperatura ifm Monitoramento de processos IO-Link, 150mm, -25 a 160°C"
Destaques do Produto
Comprimento da sonda
150 mm
Faixa de Temperatura
-25 a 160 °C
Protocolo
IO-Link / 4-20mA
Conexão
M12
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de Temperatura ifm TCC241, IO-Link, -25 a 160°C, 150mm
O TCC241 é um transmissor de temperatura robusto com interface IO-Link e saída analógica 4-20mA, projetado para monitoramento de processos. Com haste de 150mm e faixa de -25 a 160°C, oferece alta precisão e diagnóstico integrado. É ideal para ambientes industriais que exigem comunicação digital avançada e resistência mecânica superior.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| Faixa de Medição | -25...160 °C |
| Comprimento | 150 mm |
| Conexão | M12 |
| Saídas | IO-Link, 4-20mA, Digital |
| Proteção | IP68 / IP69K |
| Pressão Máxima | 160 bar |
| Tensão | 18...32 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Processos industriais de líquidos e gases
- Sistemas de refrigeração industrial
- Monitoramento de temperatura via rede IO-Link
- Aplicações que exigem alta resistência à vibração (até 35g)
⚠ Considere outro se precisa de:
- Ambientes com pressão superior a 160 bar
- Processos com temperatura superior a 160 °C
- Uso em materiais incompatíveis com Aço Inoxidável 1.4404
- Ambientes com risco de explosão sem certificação específica
APLICAÇÕES E USO
- Monitoramento contínuo de temperatura em tubulações e tanques.
- Sistemas de resfriamento e lubrificação de máquinas operatrizes.
- Processos industriais que demandam leitura analógica e digital simultânea.
- Aplicações em ambientes sujeitos a jatos de limpeza (IP69K).
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TCC241, IO-Link, -25 a 160°C, 150mm, verifique estes pontos:
Quando escolher este modelo
Selecione o TCC241 quando precisar de monitoramento de temperatura entre -25°C e 160°C em ambientes que exigem alta proteção (IP68/IP69K) e integração com redes digitais IO-Link.
Quando buscar outra alternativa
Considere outro modelo caso a temperatura do seu processo exceda 160°C ou se a aplicação necessitar especificamente de uma sonda com comprimento diferente de 150mm, ou ainda se for necessária certificação para atmosfera explosiva.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Processo | ||
|---|---|---|
| Faixa de medição | -25...160 °C | Operação nominal |
| Comprimento de instalação | 150 mm | Dimensão física da sonda |
| Resistência à pressão | 160 bar | Limite mecânico |
| Dados Elétricos | ||
|---|---|---|
| Tensão de alimentação | 18...32 V DC | Faixa operacional |
| Interface | IO-Link / Analógico | Modo de comunicação |
| Conexão | M12 | Interface elétrica |
COMPATIBILIDADE
Comunicação
• IO-Link (v1.1)
• Sinal Analógico 4-20mA
Conexões
Elétrica
M12; 4 polos; codificação A
Processo
Adaptação de fixação Ø 6 mm
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de líquidos e gases | ✓ | Especificado para fluidos compatíveis com aço inoxidável 316L. |
| Ambientes com lavagem frequente | ✓ | Proteção IP68/IP69K adequada para ambientes rigorosos. |
| Temperaturas > 160°C | ✗ | Excede os limites operacionais do elemento sensor. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TCC241, IO-Link, -25 a 160°C, 150mm
- Verifique a compatibilidade mecânica do local de montagem com a sonda de 6mm.
- Assegure-se de que o sistema esteja despressurizado antes da instalação.
- Insira o sensor e rosqueie o adaptador de fixação firmemente.
- Conecte o cabo M12 no sensor, garantindo o alinhamento correto dos pinos.
- Aperte o conector para assegurar a vedação IP68/69K.
- Realize a configuração via IO-Link ou verifique o sinal analógico 4-20mA após energização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Entrada de umidade ou falha elétrica. | Falha na vedação ou aperto incorreto do conector M12. | Verificar se o conector está corretamente rosqueado e o O-ring intacto. |
| Dispositivo não liga ou apresenta erro intermitente. | Tensão de alimentação fora da faixa (abaixo de 18V ou acima de 32V). | Medir a tensão nos pinos do conector com um multímetro. |
| Leituras incorretas ou tempo de resposta lento. | Dano mecânico ou dobra na sonda de 150mm. | Inspecionar visualmente a integridade física da sonda. |
| Medição diferente da temperatura real do processo. | Desvio de calibração. | Utilizar o diagnóstico via IO-Link para verificar o estado da calibração. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o transmissor de temperatura ifm TCC241?
O TCC241 é um transmissor de temperatura industrial com interface IO-Link e saída analógica, projetado para monitorar fluidos líquidos e gasosos em processos industriais.
Quais são as dimensões físicas da sonda do TCC241?
O dispositivo possui comprimento de instalação de 150 mm e diâmetro de sonda de 6 mm.
Este modelo pode ser usado em ambientes de altíssima temperatura ou áreas explosivas?
O sensor não é adequado para aplicações com temperaturas superiores a 160°C ou em ambientes que exijam certificação específica para atmosferas explosivas (Ex), conforme as especificações técnicas.
Quais restrições de aplicação devo considerar?
O TCC241 não foi projetado para medições de temperatura ambiente extrema fora da faixa especificada de -25 a 70°C, ou para imersão em fluidos quimicamente incompatíveis com o aço inoxidável 316L.
O que fazer se o transmissor parar de enviar sinal?
Se não houver sinal analógico, verifique a tensão de alimentação (18...32 V DC) e a integridade do cabo M12. Utilize a função de autodiagnóstico via IO-Link para verificar falhas internas.
Como diagnosticar leituras incorretas de temperatura?
Sintomas de leituras imprecisas podem indicar desvio de calibração. Verifique o estado do teste de calibração integrado e compare com um padrão de referência antes de solicitar manutenção.
Por que escolher este modelo com IO-Link em vez de um sensor analógico comum?
Este transmissor oferece a vantagem de integrar saída analógica (4-20mA) e digital (IO-Link) no mesmo dispositivo, permitindo monitoramento contínuo e diagnóstico avançado em comparação a termopares simples.
Preciso de algum controlador adicional para este sensor?
O TCC241 é uma unidade completa. Para sistemas IO-Link, é necessário um IO-Link Master para configurar e ler os parâmetros digitais, mas o sensor opera de forma independente como um transmissor 4-20mA padrão.
Quais os cuidados na instalação mecânica?
A instalação exige um ajuste de fixação compatível com diâmetro de 6mm. Certifique-se de que o aperto do conector M12 esteja firme para garantir o grau de proteção IP68/IP69K.
Qual a procedência deste transmissor?
Este produto é fabricado pela ifm electronic e conta com suporte técnico direto da fabricante, sendo entregue através dos canais oficiais da marca.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação ponto a ponto que permite a transmissão bidirecional de dados, diagnóstico e configuração de parâmetros. (Ref.: Interface de comunicação)
Pt 1000
Elemento de medição de temperatura do tipo termorresistência com resistência de 1000 ohms a 0°C. (Ref.: Elemento de medição)
IP69K
Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção IP)
1.4404 (316L)
Aço inoxidável austenítico com excelente resistência à corrosão, indicado para ambientes agressivos. (Ref.: Materiais em contato com o fluido)
4-20mA
Sinal analógico padrão industrial onde a temperatura medida é convertida em corrente elétrica proporcional. (Ref.: Corrente da saída analógica)
