Transmissor de Temperatura IFM TA4105

Pré-visualizar: TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4

TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4

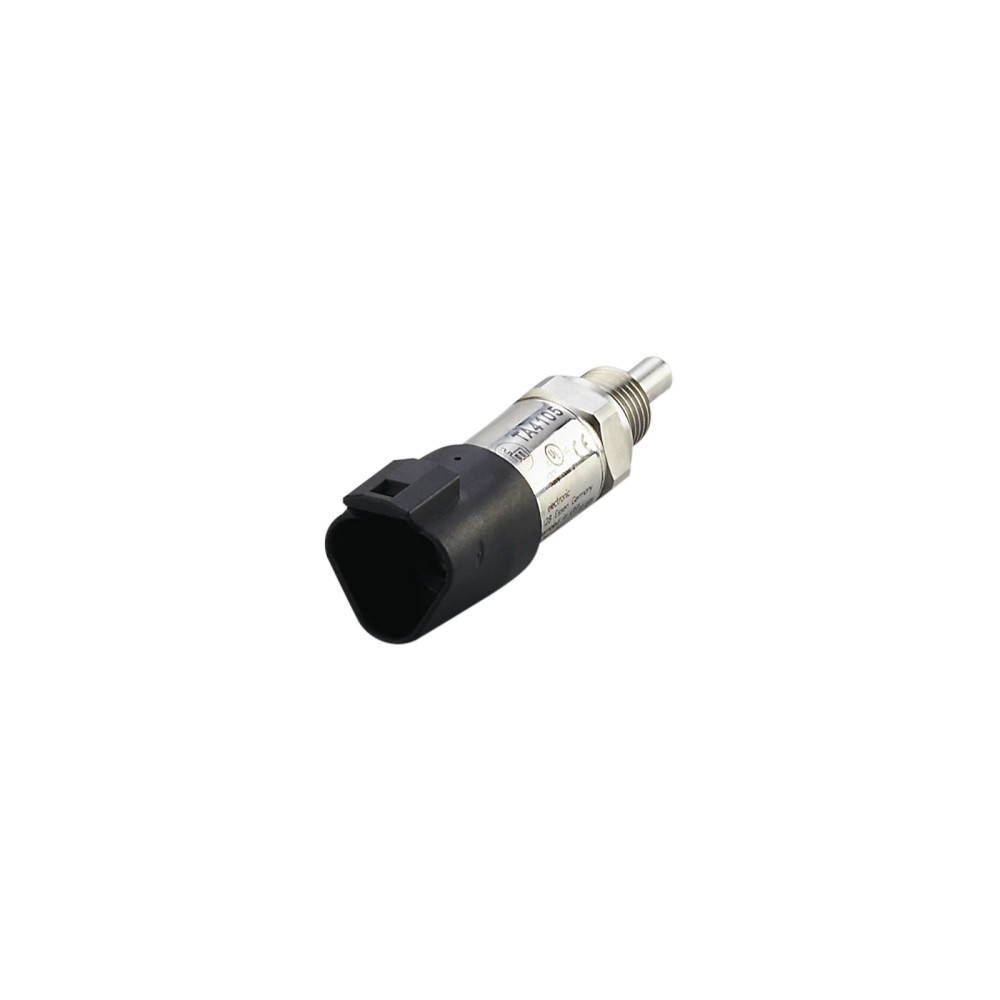

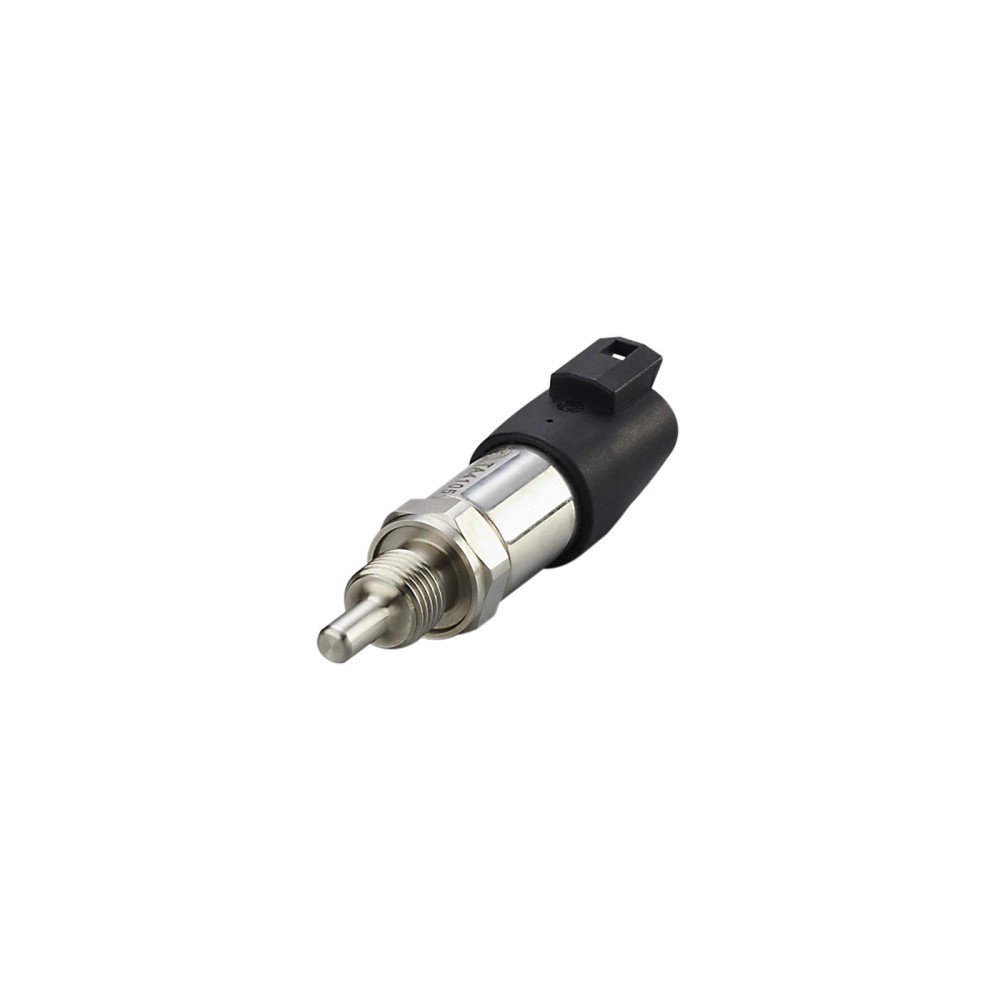

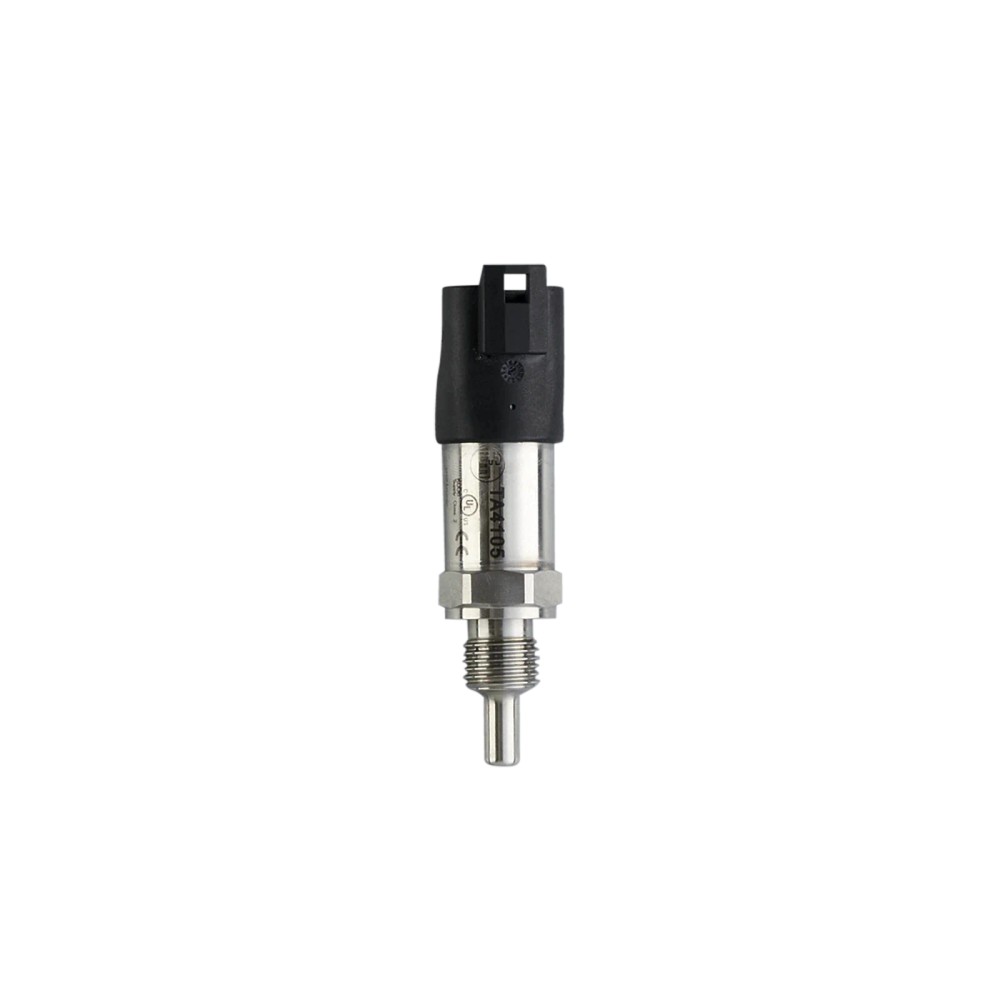

Imagem meramente ilustrativa

R$ 2.044,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA4105
EAN: 4021179294225
NCM do produto: 90251990

Destaques do Produto Faixa de Medição -50...mais

Fechar menu

Saiba mais sobre: "TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4"

Destaques do Produto

Faixa de Medição

-50 a 150 °C

Conexão de Processo

G 1/4

Saída

4-20 mA

Conexão Elétrica

Deutsch DT04-3P

Resistência à Pressão

400 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4

O TA4105 é um transmissor de temperatura robusto projetado para o monitoramento preciso de fluidos em sistemas industriais. Com um sensor Pt1000 classe A e saída analógica de 4-20 mA, ele assegura confiabilidade na leitura de processos. Sua construção em aço inoxidável 316L e conexão G 1/4 permitem que suporte pressões de até 400 bar, sendo ideal para automação de fluidos líquidos e gasosos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TA4105
Faixa de Medição	-50 a 150 °C
Sinal de Saída	4-20 mA
Conexão Processo	G 1/4
Conexão Elétrica	Deutsch DT04-3P
Pressão Máx.	400 bar
Proteção IP	IP 68, IP 69K
Material	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em sistemas hidráulicos.
Sistemas de lubrificação e refrigeração industrial.
Processos de automação de fluidos líquidos e gasosos compatíveis com o material de contato.

⚠ Considere outro se precisa de:

Aplicações com fluidos quimicamente agressivos que corroem aço inoxidável 316L ou FKM.
Instalação em ambientes com temperaturas superiores a 100 °C na carcaça ou inferiores a -40 °C.
Ambientes com vibrações ou choques mecânicos excedendo a norma DIN EN 60068.

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas hidráulicos industriais.
Controle térmico em circuitos de lubrificação.
Aplicações em pneumática e sistemas de controle de fluidos.
Integração em sistemas de automação que exigem entrada de sinal analógico 4-20 mA.

COMO ESCOLHER

Antes de comprar o TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4, verifique estes pontos:

Escolha este produto se

Seu processo requer medição de temperatura até 150 °C em fluidos líquidos ou gasosos, necessita de sinal analógico 4-20 mA e opera sob pressões elevadas de até 400 bar.

Busque outra opção se

Seu sistema exige comunicação digital, temperaturas de processo acima de 150 °C, ou se a conexão de processo exigir uma rosca diferente de G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Alcance de medição	-50 a 150 °C	Faixa operacional validada para monitoramento térmico.
Elemento sensor	1 x Pt 1000	Padrão DIN EN 60751, classe A.

Dados Elétricos
Tensão de operação	10-30 V DC	Requisito de alimentação supply class 2.
Sinal de saída	4-20 mA	Sinal analógico de saída.
Consumo de corrente	< 30 mA	Limite de consumo nominal.

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Interface de montagem mecânica.
Resistência à pressão	400 bar	Limite máximo de pressão suportada pelo processo.
Comprimento de instalação	25 mm	Profundidade de inserção no processo.
Materiais em contato	1.4404 (316L), FKM	Materiais compatíveis com fluidos.

Condições Ambientais
Grau de proteção	IP 68, IP 69K	Resistência à poeira e jatos de água.
Temperatura ambiente	-40 a 100 °C	Faixa de operação da carcaça e componentes eletrônicos.

COMPATIBILIDADE

Comunicação

• Sinal analógico 4-20 mA

Conexões

Elétrica Conector DEUTSCH (DT04-3P)

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de alta pressão	✓	Resiste a pressões de até 400 bar e possui construção robusta.
Processos corrosivos severos	✗	Materiais (316L, FKM) podem não resistir a agentes químicos específicos.
Ambientes de lavagem com alta pressão	✓	Classificação IP 69K garante resistência a jatos de água e temperatura.

INSTALAÇÃO

Como instalar o TA4105 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C G 1/4

Verifique a compatibilidade da rosca G 1/4 com o processo.
Certifique-se de que a vedação esteja limpa e íntegra.
Rosqueie o sensor manualmente e finalize com torque adequado.
Conecte o cabo ao conector Deutsch DT04-3P.
Confirme a tensão de alimentação de 10-30 V DC.
Verifique o sinal de saída 4-20 mA após energizar.

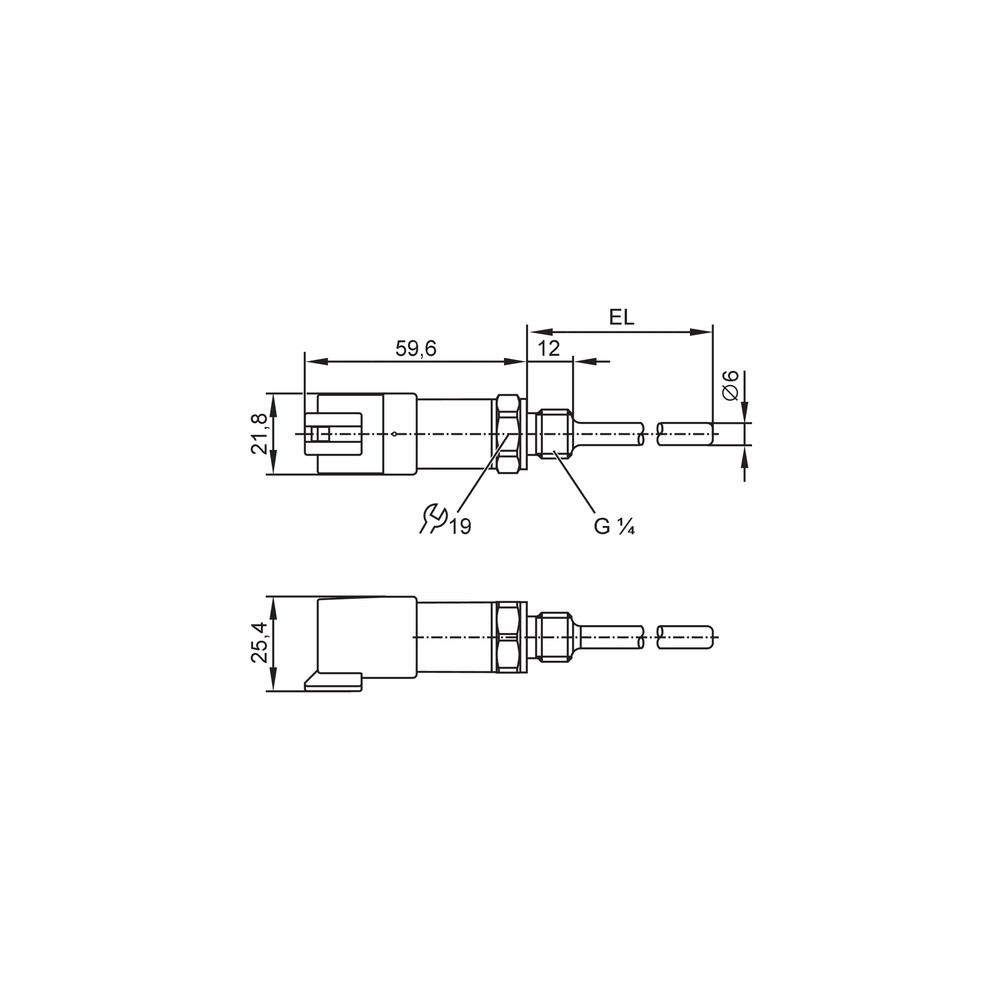

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Queda de tensão abaixo de 10V ou polaridade invertida.	Medir a tensão nos terminais do conector Deutsch e verificar polaridade.
Leituras instáveis ou oscilantes.	Interferência eletromagnética no cabo.	Verificar se o cabo está longe de fontes de ruído ou se a blindagem está aterrada.
Vazamento de fluido no ponto de instalação.	Falha na vedação da rosca G 1/4.	Inspecionar o aperto da conexão e o estado do anel de vedação.
Sinal travado ou erro de corrente.	Sobrecarga na saída analógica.	Verificar se a impedância de carga está dentro da faixa suportada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TA4105 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é o elemento sensor utilizado neste transmissor?

O TA4105 é equipado com um elemento sensor Pt 1000, conforme norma DIN EN 60751, classe A, garantindo alta estabilidade na detecção de temperatura.

Qual é o tipo de sinal de saída fornecido?

O equipamento fornece um sinal analógico de corrente entre 4 e 20 mA para monitoramento contínuo.

Este produto pode ser utilizado em qualquer fluido?

Não é indicado para substâncias que agridam os materiais de construção do produto, como o aço inoxidável 1.4404 (316L), PPS ou a vedação em FKM.

Posso aplicar este sensor em processos acima de 150 °C?

Não, o limite superior de operação é de 150 °C. Temperaturas acima deste valor podem comprometer a integridade do sensor e a precisão da medição.

O que fazer se o transmissor parar de enviar sinal?

Se não houver sinal na saída, verifique primeiro a integridade da fiação e a tensão de alimentação, que deve estar entre 10 e 30 V DC.

Como diagnosticar leituras instáveis de temperatura?

Leituras erráticas podem ser causadas por interferência eletromagnética ou falha de aterramento; verifique a blindagem do cabo e a conformidade EMC conforme DIN EN 61000-6.

Por que optar pelo TA4105 em vez de um termômetro analógico comum?

A escolha entre este transmissor e um termômetro local depende da necessidade de automação; o TA4105 é ideal para sistemas de controle que exigem sinal remoto, enquanto o termômetro local é apenas para leitura visual.

Este transmissor é compatível com IO-Link?

Não, este modelo possui saída analógica pura e não suporta o protocolo de comunicação digital IO-Link.

Quais cuidados tomar na instalação mecânica?

Certifique-se de que a conexão G 1/4 esteja devidamente apertada seguindo as práticas industriais de torque para evitar vazamentos e garantir a vedação da junta.

Este é um produto original ifm?

Sim, o produto é original da marca ifm, com a procedência e qualidade técnica asseguradas pelo fabricante.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de resistência de platina que varia sua resistência elétrica conforme a temperatura (Ref.: DIN EN 60751).

IP 69K

Grau de proteção contra entrada de poeira e alta pressão de água (Ref.: DIN EN 60529).

FKM

Elastômero fluorcarbonado utilizado em vedações devido à alta resistência química e térmica (Ref.: Materiais em contato).

316L (1.4404)

Aço inoxidável austenítico com baixo teor de carbono, oferecendo resistência à corrosão (Ref.: Materiais do invólucro).

Conector Deutsch

Padrão de conexão elétrica robusta, comumente utilizado em aplicações industriais e móveis (Ref.: Conexão elétrica).
