R$ 1.966,80
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA3603
- EAN: 4021179337472
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-18...mais

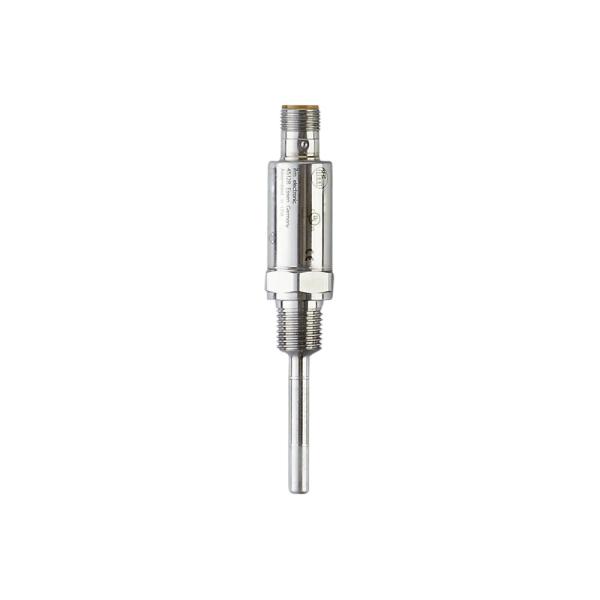

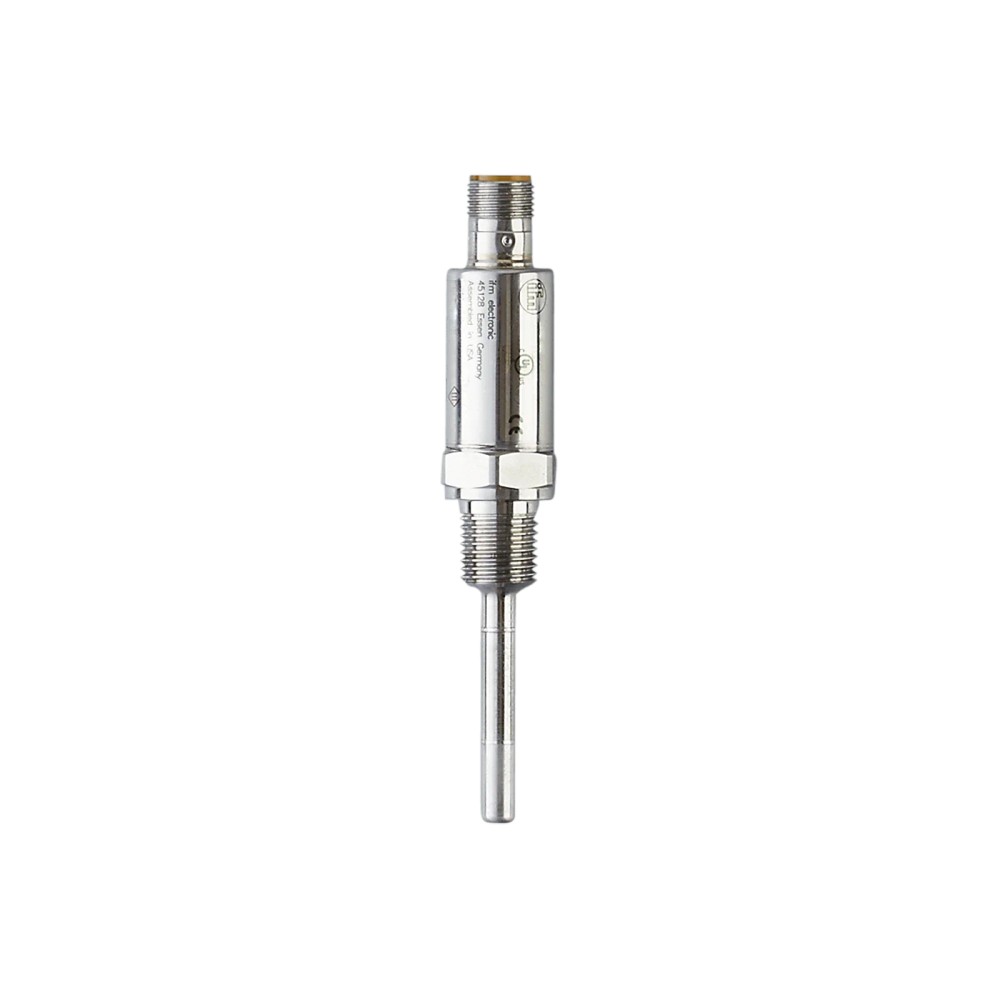

Saiba mais sobre: "TA3603 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos -18 a 149°C, 4-20mA, 1/4" NPT"
Destaques do Produto
Faixa de medição
-18 a 149 °C
Sinal
4–20 mA analógico
Alimentação
10–30 V DC
Processo
1/4″ NPT externa
Conexão elétrica
M12, codificação A, 2 contatos
Pressão máxima especificada
400 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

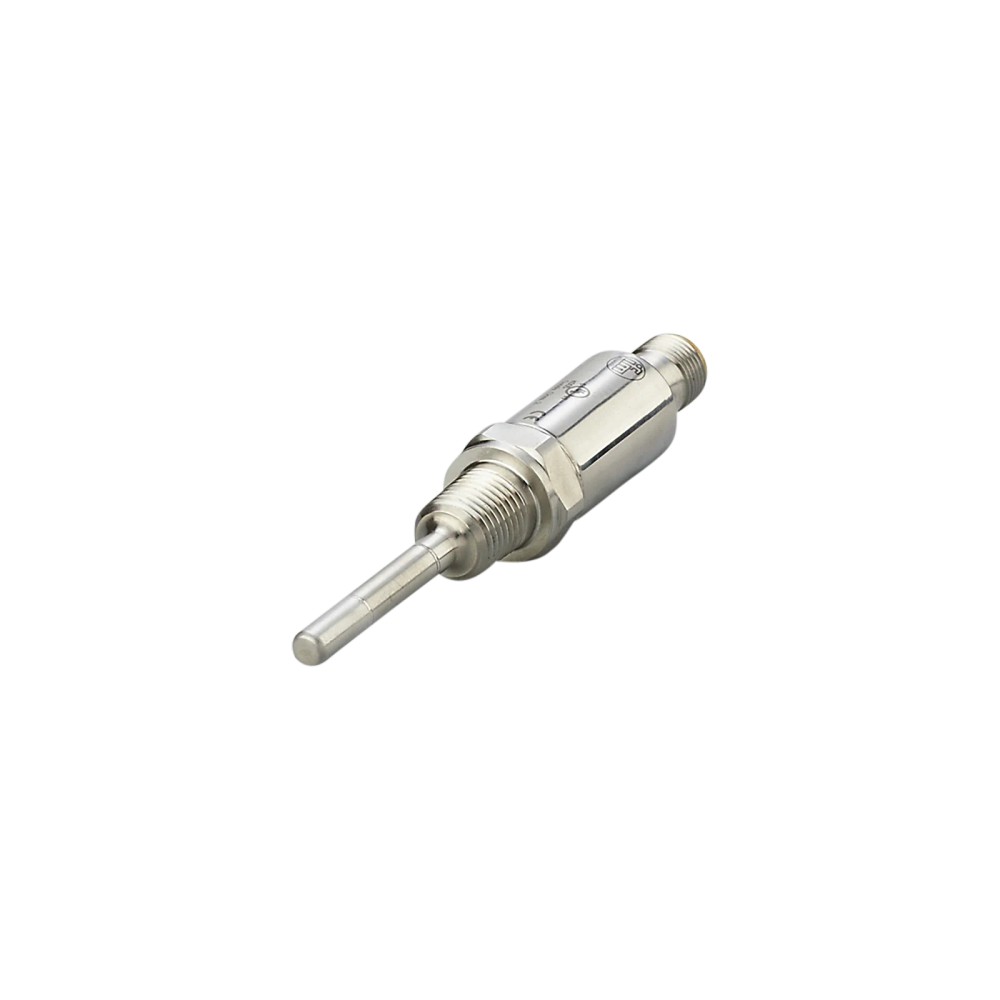

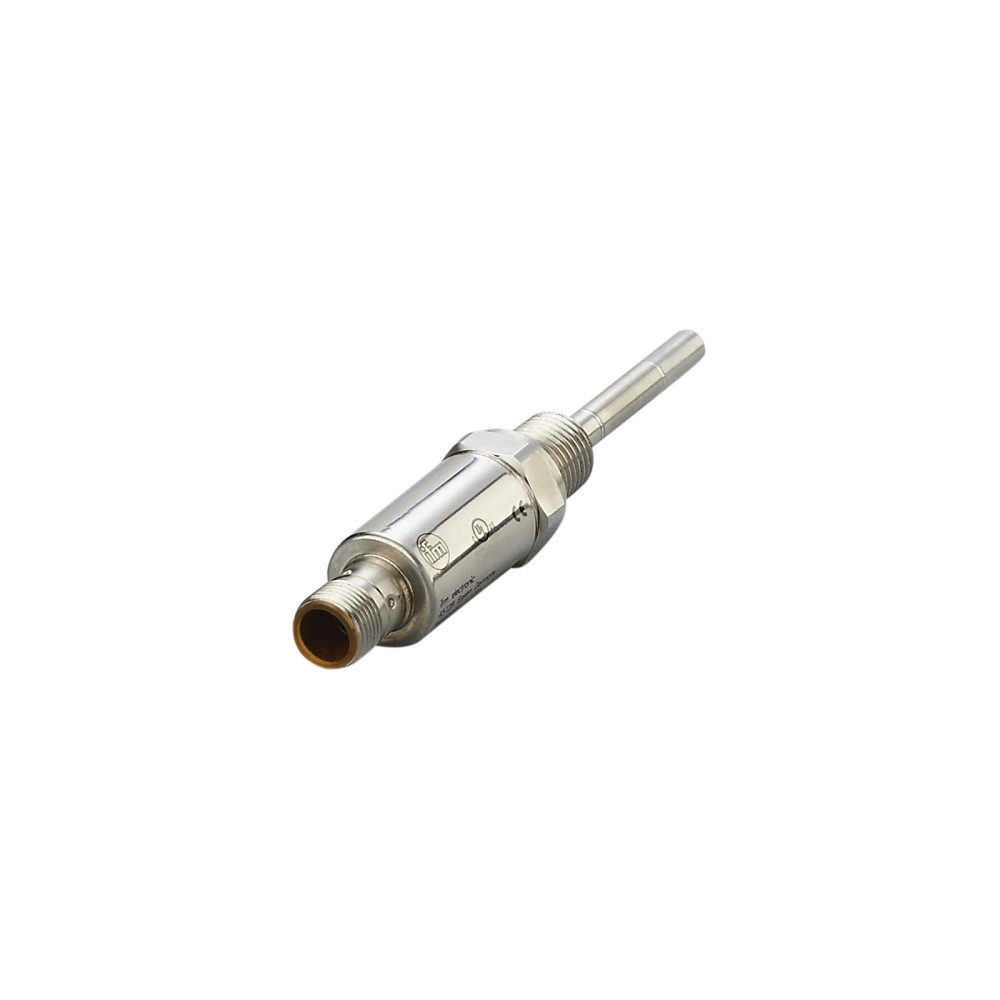

Sobre o Transmissor de Temperatura IFM TA3603, -18 a 149 °C, saída 4–20 mA, conexão 1/4″ NPT
O IFM TA3603 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Mede de -18 a 149 °C e fornece sinal analógico de 4–20 mA. Possui elemento Pt 1000 classe A, conexão de processo externa 1/4″ NPT e conexão elétrica M12.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TA3603 |
| Faixa de medição | -18 a 149 °C; 0 a 300 °F |
| Elemento de medição | 1 × Pt 1000, classe A conforme DIN EN 60751 |
| Sinal de saída | Analógico, 4–20 mA |
| Conexão de processo | 1/4″ NPT, rosca externa |
| Conexão elétrica | M12, codificação A, 2 contatos |
| Tensão de operação | 10–30 V DC |
| Resistência à pressão | 400 bar |
| Grau de proteção | IP 68; IP 69K |
| Material em contato com o fluido | Aço inoxidável 1.4404 (316L) |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de -18 a 149 °C, quando a conexão de processo necessária for 1/4″ NPT externa.
- Sistemas que aceitem uma saída analógica de 4–20 mA e alimentação de 10–30 V DC.
- Instalações cuja pressão de processo esteja dentro do limite especificado de 400 bar e sejam compatíveis com os materiais em contato com o fluido.
⚠ Considere outro se precisa de:
- Não selecionar quando a temperatura de processo exceder a faixa de -18 a 149 °C.
- Não selecionar para uma conexão de processo diferente de 1/4″ NPT externa sem confirmar a compatibilidade mecânica da instalação.
- Não selecionar quando o sistema de controle não aceitar sinal analógico de 4–20 mA ou quando a alimentação disponível estiver fora de 10–30 V DC.
APLICAÇÕES E USO
- Monitoramento de temperatura de fluidos líquidos dentro da faixa especificada, com instalação em ponto que aceite conexão 1/4″ NPT externa. Aplicação comprovada pelo uso declarado para fluidos líquidos e pela faixa de medição; confirmar pressão, compatibilidade dos materiais e condições de montagem do processo.
- Monitoramento de fluidos gasosos, dentro da faixa de medição e dos limites de operação do transmissor. A ficha inclui fluidos gasosos como substâncias de aplicação; a adequação ao processo específico deve ser validada pelo responsável técnico.
- Integração a sistemas de aquisição ou controle que recebam sinal analógico de 4–20 mA e disponibilizem alimentação de 10–30 V DC. A compatibilidade depende dos limites de carga e da configuração elétrica do sistema receptor.
- Uso em instalações com exposição ambiental conforme os graus IP 68 e IP 69K declarados, respeitando as condições de instalação e conexão estabelecidas pelo fabricante. A ficha não detalha condições específicas de imersão ou limpeza.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura IFM TA3603, -18 a 149 °C, saída 4–20 mA, conexão 1/4″ NPT, verifique estes pontos:
Escolha o TA3603 quando
A faixa exigida estiver entre -18 e 149 °C, a aplicação utilizar saída analógica de 4–20 mA e houver alimentação de 10–30 V DC. Confirme também a conexão 1/4″ NPT externa e o limite de pressão de 400 bar.
Busque outra configuração quando
O processo exigir temperatura fora da faixa especificada, outro tipo de sinal, outra alimentação ou conexão de processo diferente. A ficha disponível não identifica modelos alternativos; compare os requisitos com o datasheet do fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do componente. |
| Modelo | TA3603 | Referência do fabricante. |
| Marca | IFM | Fabricante informado no anúncio. |
| Fluidos indicados | Fluidos líquidos e gasosos | Substâncias de processo indicadas na ficha. |
| Medição | ||
|---|---|---|
| Faixa de medição | -18 a 149 °C; 0 a 300 °F | Intervalo de medição especificado. |
| Elemento de medição | 1 × Pt 1000 | Elemento sensor integrado. |
| Classe do elemento | Classe A conforme DIN EN 60751 | Classe e norma informadas para o Pt 1000. |
| Precisão da saída analógica | ±(0,3 + 0,1 % MS) K | Valor informado na ficha; MS conforme notação do fabricante. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Coeficiente de temperatura | 0,1 % da duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10–30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 30 mA | Limite informado na ficha. |
| Classe de proteção elétrica | III | Classificação elétrica especificada. |
| Proteção contra curto-circuito | Sim | Recurso de proteção declarado. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção declarado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado. |
| Carga máxima | (Ub − 8,5 V) / 21,5 mA; 720 Ω a 24 V | Limite de carga da saída conforme tensão de alimentação. |
| Certificação UL | Fontes de alimentação Class 2; aprovação UL K005; arquivo UL E217884 | Dados de certificação registrados na ficha. |
| Saída analógica | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas informado. |
| Tipo de sinal | Analógico | Tipo de saída indicado pelo fabricante. |
| Corrente de saída | 4–20 mA | Sinal de saída especificado. |
| Conexões | ||
|---|---|---|
| Conexão elétrica | 1 × M12, codificação A, 2 contatos | Conector elétrico especificado. |
| Contatos | Banhados a ouro | Característica dos contatos indicada na ficha. |
| Conexão de processo | 1/4″ NPT, rosca externa | Interface mecânica com o processo. |
| Tempos de resposta | ||
|---|---|---|
| Tempo de resposta t05 / t09 | 1 s / 3 s | Valores indicados de acordo com DIN EN 60751. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -40 a 100 °C | Faixa de temperatura ambiente especificada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento informada. |
| Grau de proteção | IP 68; IP 69K | Graus de proteção declarados; observar condições de instalação do fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas de EMC listadas na ficha. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Condição de ensaio especificada. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10–2000 Hz) | Condição de ensaio especificada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Resistência à pressão | 400 bar | Limite informado na ficha do produto. |

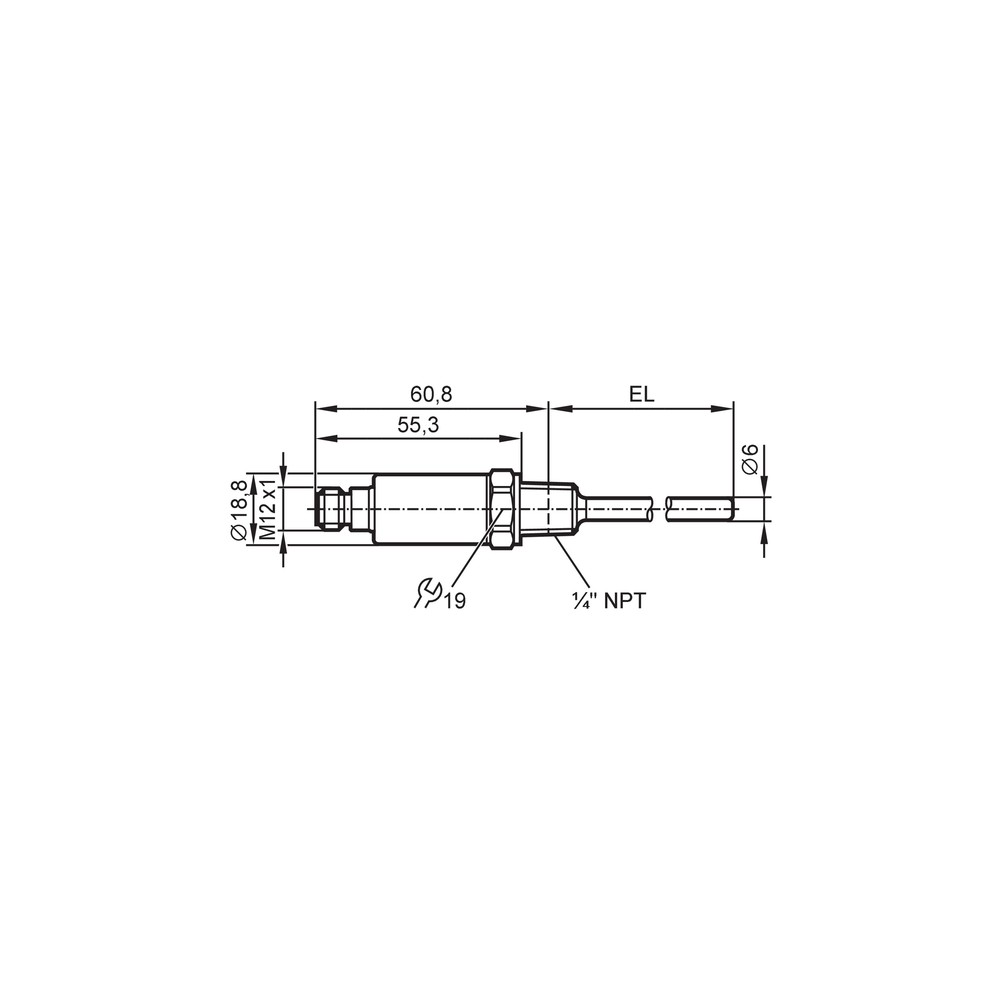

| Comprimento de instalação | 25 mm | Dimensão de instalação indicada. |
| Comprimento da sonda | 15,5 mm | Comprimento da sonda informado. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Diâmetro do invólucro | 18,8 mm | Dimensão externa indicada. |
| Comprimento total | 85,8 mm | Dimensão total informada. |
| Formato do invólucro | Cilíndrico | Formato construtivo indicado. |
| Materiais de construção | Aço inoxidável 1.4404 (316L), PEI e FKM | Materiais listados para o produto. |
| Material em contato com o fluido | Aço inoxidável 1.4404 (316L) | Material especificado para contato com o fluido. |
| Peso | 89,2 g | Massa informada na ficha. |
| MTTF | 1092 anos | Valor declarado no conjunto de dados do produto; não representa garantia de vida útil. |
COMPATIBILIDADE
Comunicação
• Saída analógica de 4–20 mA; compatibilidade funcional com entradas de corrente que aceitem esse sinal. Protocolos digitais não estão especificados na ficha.
Conexões
Elétrica
Conector M12, codificação A, 2 contatos banhados a ouro. Alimentação de 10–30 V DC; consumo inferior a 30 mA. Verifique a atribuição dos pinos no datasheet antes da ligação.
Processo
Rosca externa 1/4″ NPT. Compatibilidade mecânica depende de a conexão correspondente no processo aceitar essa rosca; a conexão elétrica M12 é independente da conexão de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle compatível com sinal analógico de 4–20 mA e alimentação de 10–30 V DC | ✓ | A saída e a faixa de alimentação estão especificadas para o TA3603; confirme a carga elétrica dentro dos limites indicados no datasheet. |
| Ponto de medição com conexão de processo 1/4″ NPT externa | ✓ | A conexão de processo indicada para o transmissor é 1/4″ NPT com rosca externa. |
| Sistema que exige comunicação por protocolo digital | ✗ | A ficha especifica sinal analógico de 4–20 mA e não informa protocolo digital. |
| Processo com temperatura superior a 149 °C ou inferior a -18 °C | ✗ | A condição ultrapassa a faixa de medição especificada. |
| Processo com pressão acima de 400 bar | ✗ | A pressão excede a resistência à pressão informada para o produto. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura IFM TA3603, -18 a 149 °C, saída 4–20 mA, conexão 1/4″ NPT
- Confirme que a faixa de processo está entre -18 e 149 °C e que a pressão não excede 400 bar.
- Verifique se a conexão disponível aceita rosca externa 1/4″ NPT e se os materiais são compatíveis com o fluido.
- Instale o transmissor de acordo com as práticas aplicáveis à conexão de processo, sem exceder os limites mecânicos especificados.

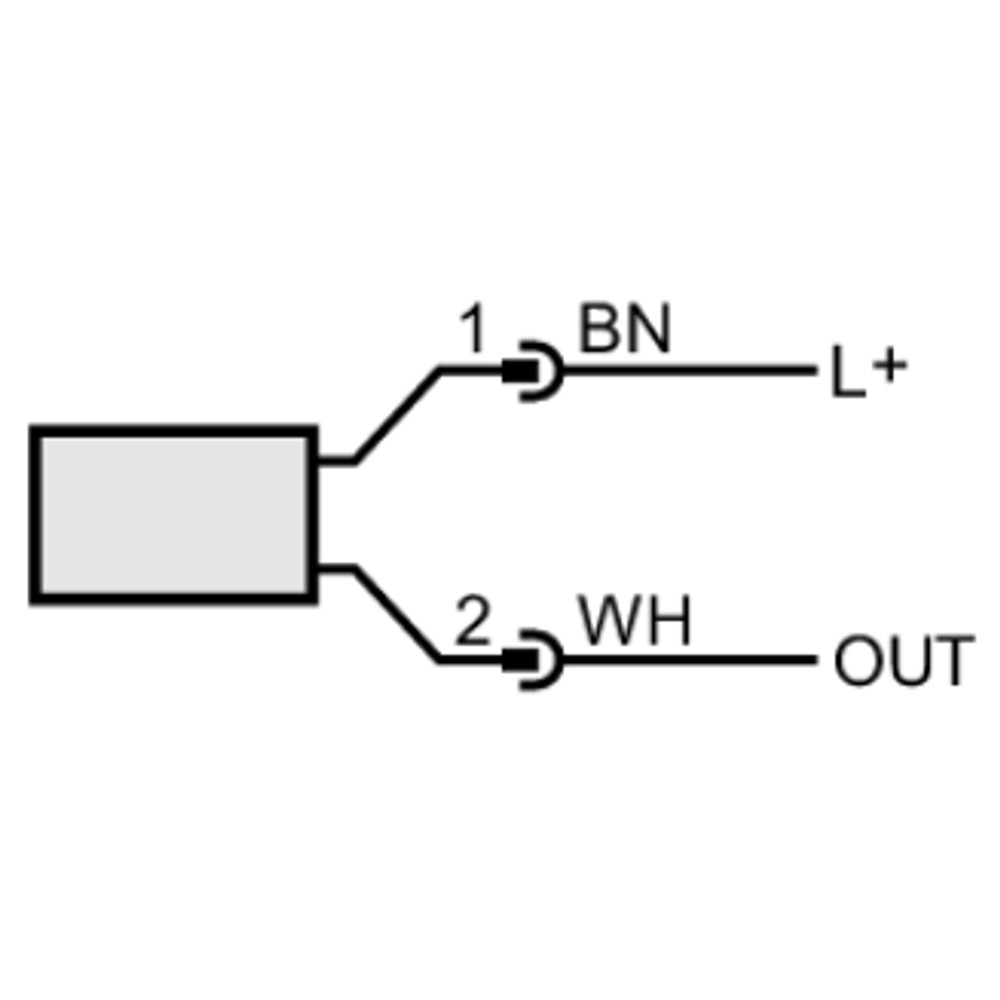

- Confira no datasheet a atribuição dos contatos do conector M12 antes de realizar a ligação elétrica.
- Conecte a alimentação dentro da faixa de 10–30 V DC e a saída a uma entrada compatível com sinal de 4–20 mA, respeitando a carga máxima.
- Após a instalação, verifique a vedação da conexão e confirme a leitura e o sinal de saída no sistema receptor.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sem leitura de corrente no sistema receptor. | Ausência de alimentação, ligação incorreta no conector ou circuito aberto na entrada de corrente. | Meça a tensão de alimentação no conector e confira a continuidade e a atribuição dos contatos conforme o datasheet. |
| Sinal de saída permanece fora da faixa esperada. | Carga do circuito acima do limite permitido ou entrada receptora não configurada para 4–20 mA. | Confirme a configuração da entrada e compare a carga do circuito com o limite calculado para a tensão de alimentação. |
| Leitura de temperatura divergente do processo. | Instalação inadequada, condição de processo fora da faixa de medição ou erro na interpretação do sinal pelo sistema receptor. | Compare a temperatura do processo com a faixa especificada e verifique a escala e a configuração da entrada analógica. |
| Vazamento na conexão de processo. | Rosca incompatível, montagem inadequada ou vedação não apropriada à conexão utilizada. | Confirme que a interface é 1/4″ NPT e inspecione a montagem e a vedação de acordo com os procedimentos aplicáveis à instalação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM TA3603 e para que serve?
É um transmissor de temperatura para monitorar fluidos líquidos e gasosos. Converte a medição em um sinal analógico de 4–20 mA.
Com quais conexões e sinais ele pode ser integrado?
No processo, utiliza rosca externa 1/4″ NPT; eletricamente, utiliza conector M12 e saída analógica de 4–20 mA. A entrada do sistema receptor deve aceitar esse sinal e a alimentação precisa estar entre 10 e 30 V DC.
O que acompanha o produto?
A ficha informa a unidade do produto, mas não especifica acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.
Ele funciona em temperaturas acima de 149 °C?
Não: a faixa de medição informada termina em 149 °C. Para temperaturas superiores, selecione um equipamento cuja faixa cubra a condição do processo.
Posso instalar o TA3603 em uma conexão diferente de 1/4″ NPT?
A conexão de processo especificada é 1/4″ NPT com rosca externa. A ficha não confirma compatibilidade mecânica com outros padrões de rosca.
O sinal aparece zerado no controlador; o que verifico antes de trocar o transmissor?
Verifique primeiro a alimentação de 10–30 V DC, a ligação dos contatos M12 e a continuidade do circuito. Confirme também se a entrada do controlador está configurada para 4–20 mA.
A leitura oscila ou não corresponde à temperatura do processo; o que devo conferir?
Confira a instalação, a condição de processo e a configuração da entrada analógica. Verifique também se o circuito respeita os limites de carga indicados no datasheet.
É melhor comprar este modelo ou um transmissor com outra saída?
Escolha o TA3603 quando o sistema aceitar 4–20 mA e a faixa de -18 a 149 °C atender ao processo. Se a instalação exigir outro tipo de sinal ou faixa, compare com um modelo que declare esses requisitos.
Como faço a ligação elétrica do conector M12?
Consulte a atribuição dos contatos no datasheet antes da ligação; a ficha indica M12 codificação A com dois contatos. Respeite a alimentação de 10–30 V DC e os limites da saída.
O TA3603 usa protocolo digital de comunicação?
A ficha especifica uma saída analógica de 4–20 mA e não informa protocolo digital. Para integração, verifique se o sistema receptor possui entrada analógica compatível.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento resistivo de temperatura usado pelo transmissor para detectar a temperatura. (Ref.: 1 × Pt 1000, classe A conforme DIN EN 60751)
4–20 mA
Sinal analógico de corrente especificado para transmitir a medição ao sistema receptor. (Ref.: saída analógica de 4–20 mA)
NPT
Padrão de rosca indicado para a conexão mecânica do transmissor ao processo. (Ref.: conexão externa 1/4″ NPT)
M12
Tipo de conector elétrico especificado para a ligação do transmissor. (Ref.: M12, codificação A, 2 contatos)
IP 68 / IP 69K
Graus de proteção declarados para o invólucro; a instalação deve seguir as condições estabelecidas pelo fabricante. (Ref.: grau de proteção IP 68; IP 69K)
