Transmissor de Temperatura IFM TA3597

Pré-visualizar: TA3597 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA G 1/2

TA3597 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA G 1/2

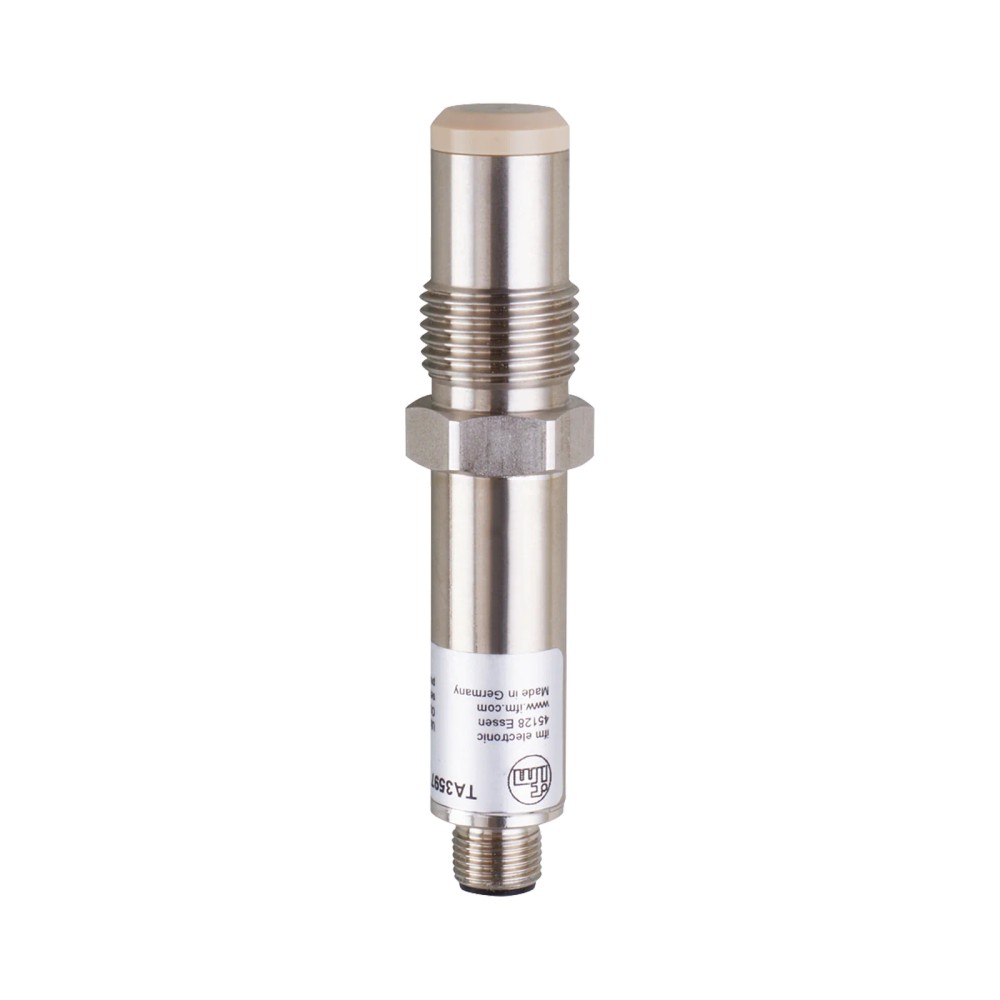

Imagem meramente ilustrativa

R$ 2.344,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA3597
EAN: 4021179286336
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA3597 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA G 1/2"

Destaques do Produto

Faixa de medição

0...100 °C

Sinal de saída

Analógico 4...20 mA

Conexão de processo

G 1/2 externa com cone de vedação

Conexão elétrica

M12, codificação A, 2 contatos

Alimentação

18...32 V DC

Pressão máxima informada

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura IFM TA3597, 0...100 °C, saída analógica 4...20 mA, conexão de processo G 1/2

O IFM TA3597 é um transmissor de temperatura para monitoramento de fluidos, com elemento sensor Pt 100 e saída analógica de 4...20 mA. Mede na faixa de 0...100 °C e utiliza conexão de processo G 1/2 externa com cone de vedação. A conexão elétrica é M12, com alimentação de 18...32 V DC. A ficha informa resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...100 °C
Elemento sensor	1 x Pt 100, classe A conforme DIN EN 60751
Saída	Analógica, 4...20 mA
Conexão de processo	G 1/2 externa, cone de vedação embutido
Conexão elétrica	1 x M12, codificação A, 2 contatos dourados
Alimentação	18...32 V DC
Resistência à pressão	16 bar / 1,6 MPa
Grau de proteção	IP 69K, com conector macho correspondente
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e PEEK
Dimensões	Ø 18 mm; comprimento 102 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de 0...100 °C, respeitando os limites de operação informados.
Instalações com entrada analógica compatível com sinal de 4...20 mA e alimentação disponível de 18...32 V DC.
Processos com conexão G 1/2 externa compatível com cone de vedação embutido e pressão de até 16 bar.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0...100 °C como condição contínua de medição.
Instalações cuja pressão exceda 16 bar.
Sistemas que não aceitem saída analógica de 4...20 mA ou não forneçam alimentação de 18...32 V DC.
Aplicações que exijam uma conexão de processo diferente de G 1/2 externa sem adaptação compatível.

APLICAÇÕES E USO

Aplicação informada: monitoramento de temperatura de fluidos líquidos ou gasosos, conforme a indicação de substâncias e a faixa do produto.
Possibilidade de aplicação: integração a um sistema de controle ou aquisição que receba sinal analógico de 4...20 mA e forneça alimentação de 18...32 V DC; a compatibilidade do equipamento receptor deve ser confirmada na respectiva documentação.
Limites a considerar: faixa de medição de 0...100 °C; temperatura do fluido inferior a 100 °C, com exposição a 150 °C por menos de 5 minutos; pressão de até 16 bar.
A adequação química ao fluido deve ser confirmada para os materiais em contato informados: aço inoxidável 1.4404 (316L) e PEEK.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura IFM TA3597, 0...100 °C, saída analógica 4...20 mA, conexão de processo G 1/2, verifique estes pontos:

Escolha o TA3597 quando

A faixa necessária estiver entre 0...100 °C, o sistema aceitar sinal analógico de 4...20 mA e a conexão de processo for G 1/2 externa com cone de vedação.

Verifique as condições do fluido

A ficha informa temperatura do fluido inferior a 100 °C e admite até 150 °C por menos de 5 minutos. Confirme também que a pressão não excede 16 bar e que os materiais em contato, aço inoxidável 316L e PEEK, são adequados ao fluido do processo.

Busque outra configuração quando

A aplicação exigir faixa de medição diferente, sinal diferente de 4...20 mA, alimentação fora de 18...32 V DC ou uma conexão de processo não compatível. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Produto	Transmissor de temperatura	Tipo de produto informado para o modelo TA3597.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	TA3597	Identificação do produto.
GTIN	4021179286336	Código de identificação comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Categoria de uso dos fluidos	Fluidos líquidos e gasosos	Tipos de fluido indicados nos dados do produto.

Área de aplicação e faixa de medição
Variável medida	Temperatura	Função do transmissor.
Alcance de medição	0...100 °C	Faixa de medição declarada.
Temperatura do fluido	< 100 °C; < 5 min: 150 °C	Limite informado para o fluido; 150 °C é permitido somente por menos de 5 minutos.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado.

Elemento sensor e referência
Elemento de medição	1 x Pt 100	Elemento sensor utilizado para a medição de temperatura.
Classe do elemento	Classe A conforme DIN EN 60751	Classe e norma de referência declaradas para o Pt 100.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico especificado.
EMC	DIN EN 61000-6-2 / DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas.

Saídas e conexão elétrica
Tipo de sinal	Analógico	Tipo de saída declarado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Corrente da saída analógica	4...20 mA	Faixa do sinal de saída.
Conexão elétrica	1 x M12; codificação A; 2 contatos dourados	Configuração do conector especificada.
Característica dos contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.

Precisão e desvios
Precisão da saída analógica	± (0,25 K + 0,002 x \|t\|)	Expressão de precisão declarada; t representa a temperatura conforme a notação da ficha.
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente informado na ficha técnica.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	10 / 40 s	Valores especificados para água a 70 °C e velocidade de 0,04 m/s.

Condições ambientais
Temperatura ambiente	-20...70 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento informada.
Grau de proteção	IP 69K	Aplicável em conexão com conector macho correspondente.

Conexão ao processo
Conexão de processo	G 1/2 rosca externa com cone de vedação embutido	Geometria de conexão indicada para montagem no processo.
Torque máximo de aperto	10 Nm	Limite de torque informado para o aperto.

Dados mecânicos e materiais
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e PEEK	Materiais indicados para as partes em contato com o fluido.
Rugosidade superficial	Ra < 0,8 μm	Característica superficial declarada.
Formato do invólucro	Cilíndrico	Formato indicado nos dados do produto.
Diâmetro	18 mm	Dimensão externa informada.
Comprimento	102 mm	Comprimento informado.
Peso	146,5 g	Massa indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; requer entrada receptora compatível com esse sinal. Não há protocolo digital especificado na ficha.

Conexões

Elétrica 1 x M12, codificação A, 2 contatos dourados. Alimentação de 18...32 V DC e saída analógica de 4...20 mA. O grau IP 69K é indicado em conjunto com conector macho correspondente.

Processo Rosca externa G 1/2 com cone de vedação embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição configurada para sinal analógico 4...20 mA, com alimentação de 18...32 V DC	✓	A ficha especifica saída de 4...20 mA e tensão de operação de 18...32 V DC.
Conexão mecânica de processo G 1/2 externa com cone de vedação compatível	✓	Essa é a conexão de processo informada para o TA3597.
Processo com pressão de até 16 bar e temperatura de medição de 0...100 °C	✓	Esses valores correspondem à resistência à pressão e à faixa de medição declaradas.
Sistema que exige protocolo de comunicação digital	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital.
Processo com pressão superior a 16 bar	✗	A pressão excederia a resistência à pressão informada de 16 bar.
Instalação sem conector macho M12 correspondente, quando for exigido grau IP 69K	✗	A indicação de IP 69K está condicionada ao uso de conector macho correspondente.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura IFM TA3597, 0...100 °C, saída analógica 4...20 mA, conexão de processo G 1/2

Confirme que a faixa de temperatura necessária está dentro de 0...100 °C e que a pressão do processo não excede 16 bar.
Verifique a compatibilidade da conexão de processo G 1/2 externa com cone de vedação embutido e a adequação dos materiais ao fluido.
Instale o transmissor na conexão de processo, respeitando o torque máximo de aperto de 10 Nm.
Conecte o M12 codificado A, com 2 contatos, usando o conector macho correspondente; para a indicação IP 69K, a ficha condiciona o grau de proteção a esse conector.
Ligue o instrumento a uma alimentação de 18...32 V DC e a uma entrada compatível com sinal analógico de 4...20 mA.
Após a instalação, confira a alimentação, a continuidade do sinal e a leitura no sistema receptor; consulte o datasheet do fabricante para detalhes de ligação.

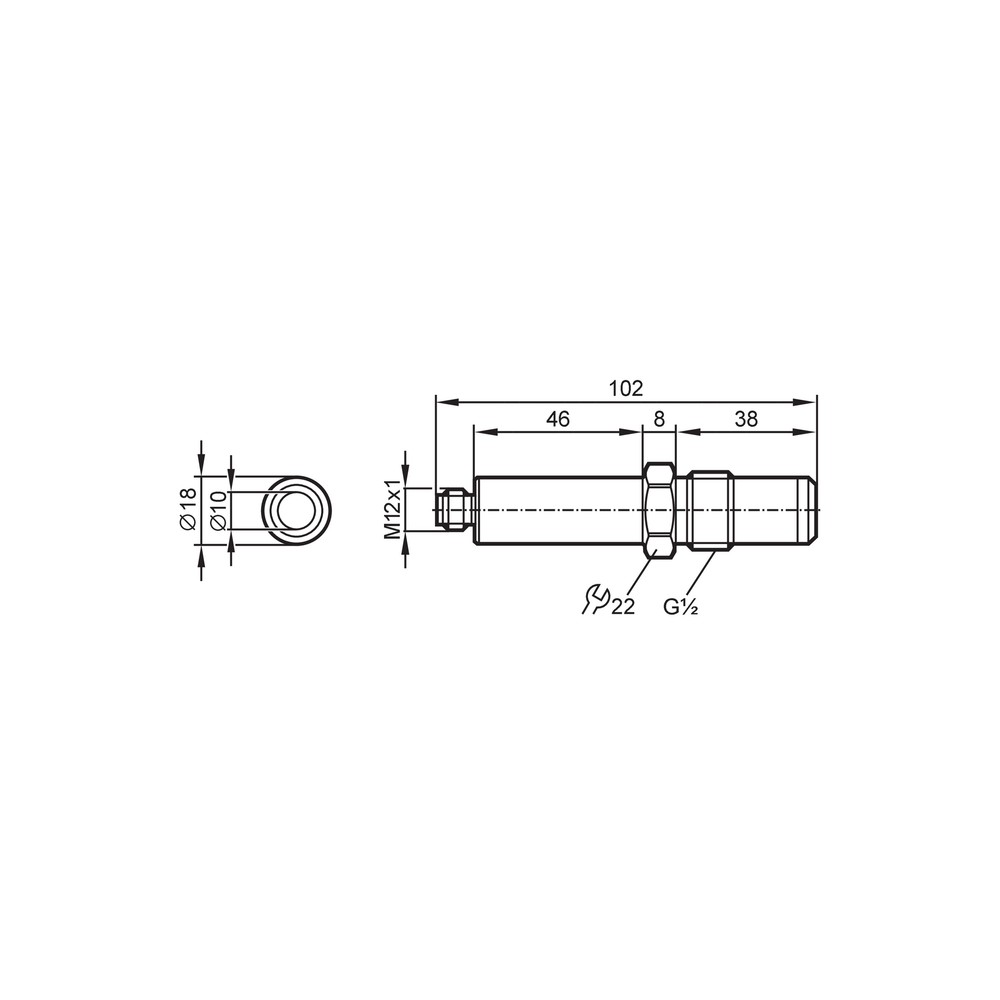

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de temperatura não aparece no sistema de controle.	Alimentação fora da faixa especificada, conexão M12 sem contato adequado ou entrada receptora não configurada para 4...20 mA.	Meça a tensão de alimentação nos terminais e verifique a conexão M12 e a configuração da entrada do sistema receptor.
O sinal permanece fora da faixa esperada ou varia de forma irregular.	Interrupção ou mau contato no circuito analógico, ou incompatibilidade entre a saída 4...20 mA e a entrada conectada.	Inspecione a conexão e o cabeamento e confirme na documentação do receptor que a entrada aceita sinal de corrente 4...20 mA.
Há vazamento no ponto de instalação.	Conexão de processo incompatível, vedação inadequada ou aperto acima do limite especificado.	Confirme a conexão G 1/2 com cone de vedação embutido e verifique a montagem; o torque máximo informado é 10 Nm.
O sistema apresenta falhas de umidade ou perda de proteção na conexão elétrica.	Uso de conector macho diferente ou conexão incompleta; o grau IP 69K é condicionado ao conector macho correspondente.	Verifique o modelo e o acoplamento do conector M12 e consulte a documentação do fabricante para confirmar a configuração necessária.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA3597 em português (Datasheet) Desenho em escala do TA3597 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TA3597 e para que serve?

É um transmissor de temperatura que mede por meio de um elemento Pt 100 e fornece sinal analógico de 4...20 mA. É destinado ao monitoramento de fluidos dentro das condições especificadas na ficha.

O que preciso ter no sistema para conectar o TA3597?

O sistema deve fornecer alimentação de 18...32 V DC e receber sinal analógico de 4...20 mA. A conexão elétrica do transmissor é M12, codificação A, com 2 contatos.

O produto acompanha cabo ou conector M12?

A ficha informa a conexão M12, mas não lista cabo ou conector como acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da instalação.

Este transmissor serve para medir temperaturas acima de 100 °C continuamente?

Não para medição contínua acima da faixa declarada de 0...100 °C. A ficha informa temperatura do fluido de até 150 °C somente por menos de 5 minutos.

Posso usar o TA3597 em um processo com pressão acima de 16 bar?

A ficha especifica resistência à pressão de 16 bar, portanto não indica operação acima desse limite. Verifique as condições reais do processo antes de selecionar o produto.

O sinal não chega ao CLP; devo trocar o transmissor?

Não necessariamente: primeiro confira a alimentação de 18...32 V DC, a conexão M12 e se a entrada do CLP aceita corrente de 4...20 mA. A ficha não permite determinar a causa sem verificar o circuito.

A leitura está instável; o que devo verificar antes de substituir o TA3597?

Verifique o estado das conexões, a alimentação e a compatibilidade da entrada receptora com o sinal de 4...20 mA. Compare também as condições de processo com os limites de temperatura e pressão informados.

Quando devo escolher o TA3597 em vez de um transmissor com outro sinal?

Escolha-o quando o sistema receptor aceitar sinal analógico de 4...20 mA e a aplicação estiver dentro dos limites especificados. Se o sistema exigir outro sinal ou protocolo, selecione um produto cuja ficha declare essa interface.

O que devo conferir antes de apertar o transmissor na tubulação?

Confirme a compatibilidade da rosca G 1/2 externa com cone de vedação embutido e respeite o torque máximo de 10 Nm. Verifique também a adequação dos materiais ao fluido.

É necessário um conector específico para obter o grau IP 69K?

A ficha condiciona o grau IP 69K ao uso de conector macho correspondente. Consulte o datasheet para confirmar a configuração de conector adequada.

GLOSSÁRIO TÉCNICO

Pt 100

Elemento resistivo de temperatura usado pelo transmissor; neste modelo, a classe declarada é A conforme DIN EN 60751 (Ref.: Elemento de medição).

4...20 mA

Sinal analógico de corrente utilizado para transmitir a medição ao equipamento receptor (Ref.: Corrente da saída analógica).

G 1/2

Especificação da conexão roscada de processo; no TA3597, é uma rosca externa com cone de vedação embutido (Ref.: Conexão de processo).

IP 69K

Grau de proteção informado para o produto, condicionado ao uso de conector macho correspondente (Ref.: Grau de proteção).

Parâmetro de rugosidade superficial; a ficha declara Ra inferior a 0,8 μm (Ref.: Característica da superfície Ra/Rz).
