Transmissor de Temperatura IFM TA3317

Pré-visualizar: TA3317 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA 1/4" NPT

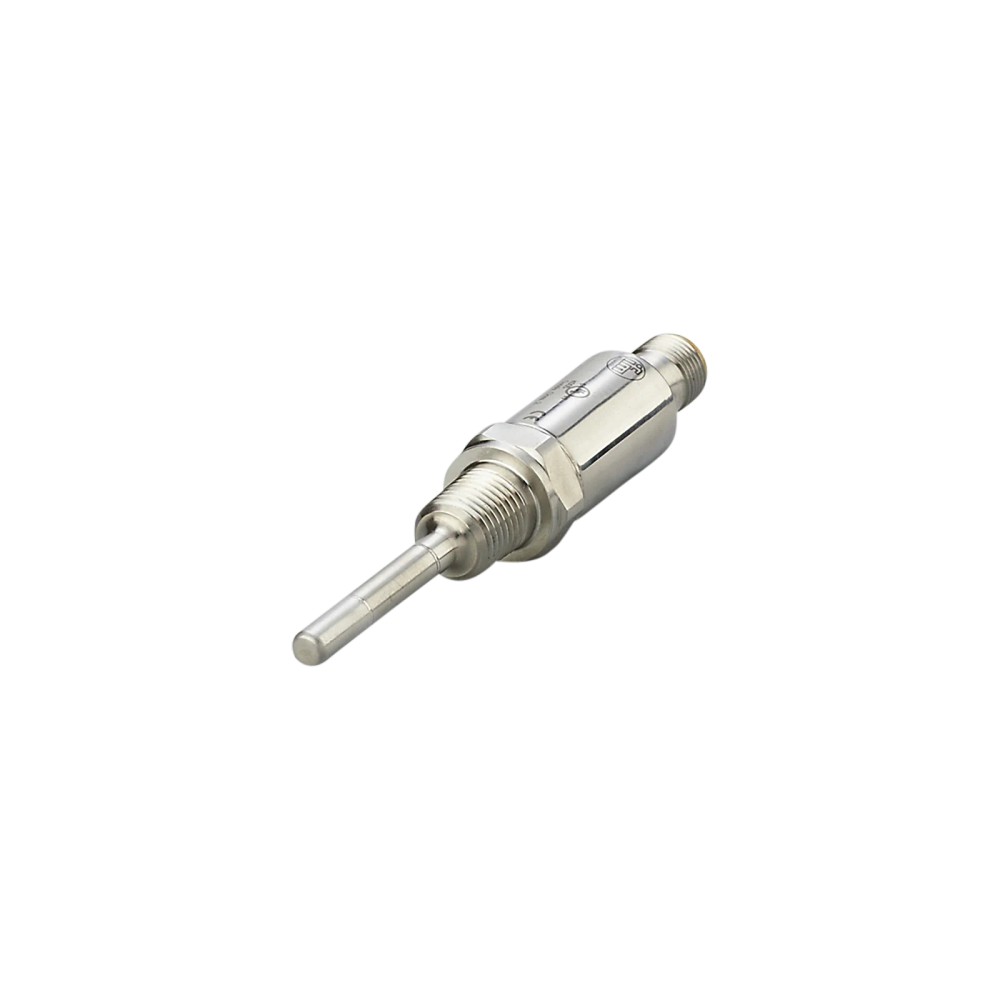

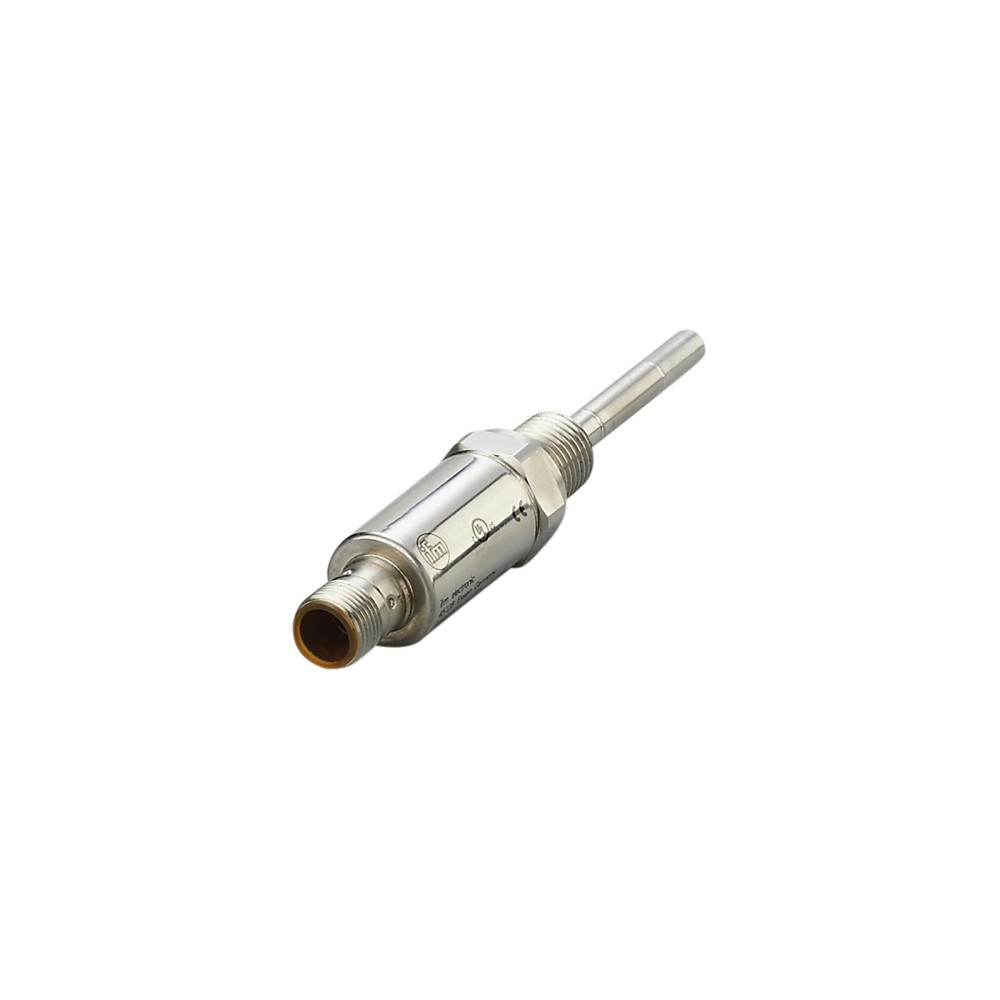

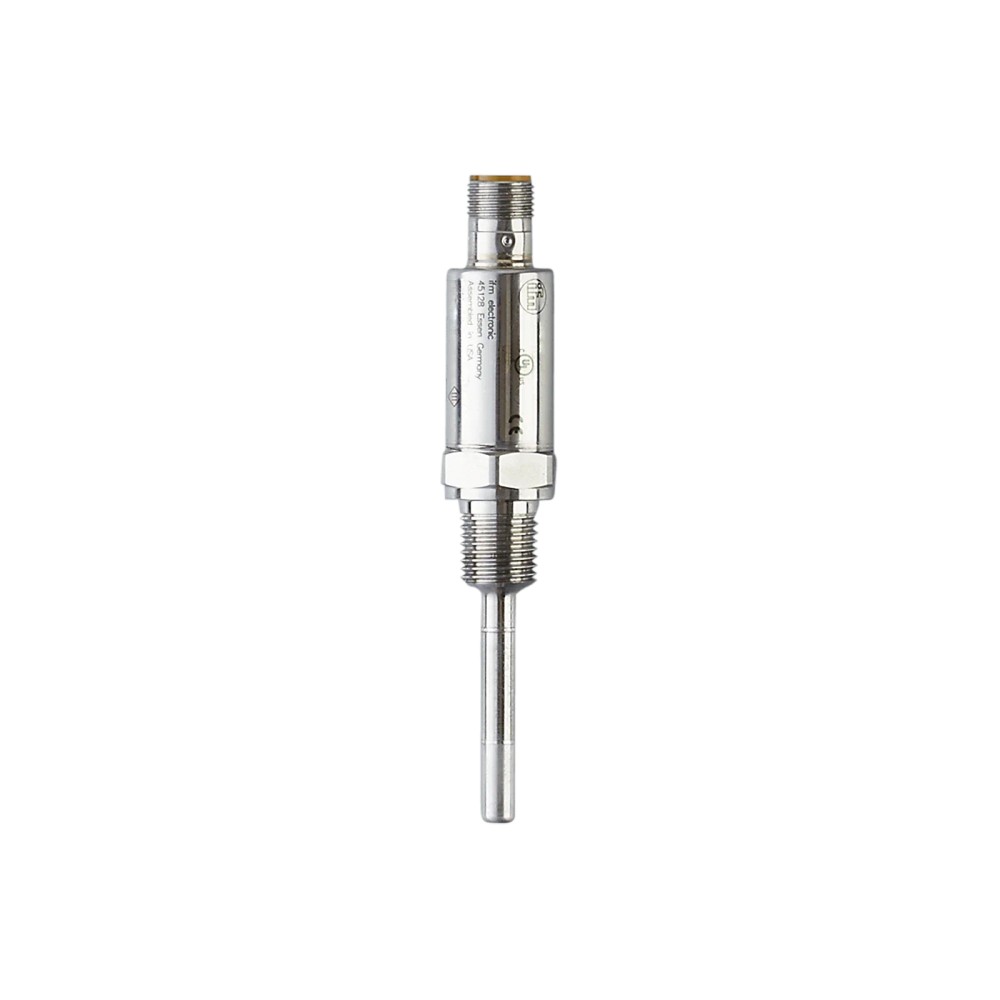

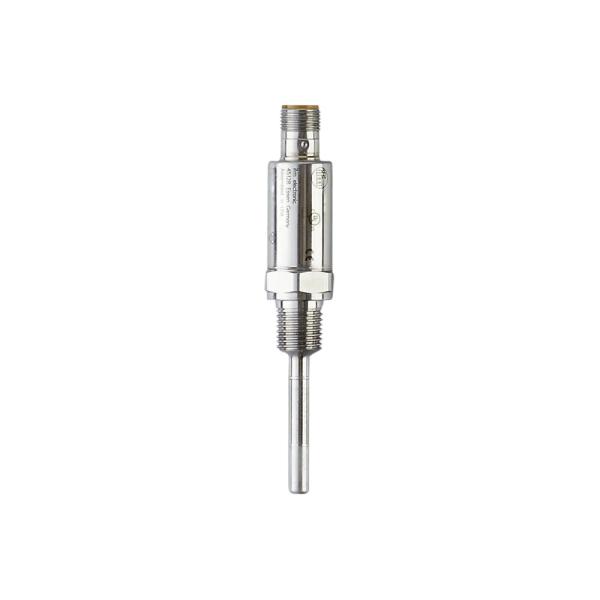

TA3317 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA 1/4" NPT

Imagem meramente ilustrativa

R$ 1.989,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA3317
EAN: 4021179294218
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA3317 IFM - Transmissor de Temperatura IFM Monitoramento de fluidos 0-100°C 4-20mA 1/4" NPT"

Destaques do Produto

Faixa de medição

0...100 °C

Sinal de saída

4...20 mA

Rosca de processo

1/4" NPT externa

Conexão elétrica

M12

Pressão máxima especificada

400 bar

Elemento sensor

Pt 1000, classe A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura IFM TA3317, 0...100 °C, saída analógica 4...20 mA, conexão de processo 1/4" NPT

O IFM TA3317 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e fornece sinal analógico de 4...20 mA. Sua faixa de medição é de 0...100 °C, com conexão de processo 1/4" NPT externa e resistência à pressão de 400 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA3317
Faixa de medição	0...100 °C (32...212 °F)
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Saída	Analógica, 4...20 mA
Conexão de processo	1/4" NPT, rosca externa
Conexão elétrica	M12, codificação A, 2 contatos
Resistência à pressão	400 bar
Comprimento de instalação	50 mm
Grau de proteção	IP 68; IP 69K
Alimentação	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de 0...100 °C, quando a instalação aceita rosca externa 1/4" NPT.
Aplicações com entrada analógica compatível com sinal de corrente 4...20 mA e alimentação de 10...30 V DC.
Instalações cujo processo e montagem atendam aos limites de pressão e às condições ambientais especificados.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo fora da faixa especificada de 0...100 °C.
Não selecionar quando a conexão de processo requerida não for 1/4" NPT externa, salvo se houver adaptação mecânica adequada validada para a aplicação.
Não conectar diretamente a uma entrada que não aceite sinal 4...20 mA ou que não forneça/acomode os requisitos elétricos do transmissor.

APLICAÇÕES E USO

Uso indicado na ficha: medição de temperatura de fluidos líquidos e gasosos, desde que a temperatura esteja entre 0...100 °C e os materiais em contato sejam compatíveis com o fluido.
Aplicação em processo com conexão mecânica 1/4" NPT externa e pressão dentro do limite especificado de 400 bar.
Integração a sistemas de controle com entrada de corrente analógica 4...20 mA e alimentação compatível de 10...30 V DC.
A adequação a um fluido específico, ao método de vedação e às condições reais de montagem deve ser confirmada pelo projetista com o datasheet e os requisitos do processo; não há aplicação específica adicional identificada na ficha.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura IFM TA3317, 0...100 °C, saída analógica 4...20 mA, conexão de processo 1/4" NPT, verifique estes pontos:

Escolha o TA3317 quando

A faixa necessária estiver entre 0...100 °C, a instalação aceitar conexão de processo 1/4" NPT externa e o sistema de controle receber sinal analógico 4...20 mA. Confirme também alimentação de 10...30 V DC e limite de pressão de 400 bar.

Procure outra configuração quando

A faixa de temperatura necessária ultrapassar 0...100 °C, a conexão de processo não puder ser compatibilizada com 1/4" NPT externa ou o sistema exigir uma interface de saída diferente de 4...20 mA. Compare a ficha técnica do modelo alternativo com os requisitos do processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do equipamento.
Modelo / SKU / Part Number	TA3317	Código de identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179294218	Identificador comercial informado.
Substâncias de aplicação	Fluidos líquidos e gasosos	Meios indicados na ficha; conferir compatibilidade química do fluido com os materiais em contato.

Medição e elemento sensor
Alcance de medição	0...100 °C / 32...212 °F	Faixa nominal especificada.
Elemento de medição	1 x Pt 1000, conforme DIN EN 60751, classe A	Elemento sensor e classe de referência declarados pelo fabricante.
Diâmetro da sonda	6 mm	Dimensão da sonda.
Comprimento da sonda	40,5 mm	Comprimento indicado para a sonda.
Comprimento de instalação EL	50 mm	Comprimento de instalação especificado.

Saída e dados elétricos
Tipo de saída	Analógica, corrente 4...20 mA	Sinal disponível para entrada analógica compatível.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 30 mA	Consumo informado na ficha.
Carga máxima	(Ub - 8,5 V) / 21,5 mA; a 24 V: 720 Ω	Limite de carga da saída conforme tensão de alimentação indicada.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Conexões
Conexão elétrica	1 x M12, codificação A, 2 contatos	Interface elétrica indicada; consultar desenho de ligação para atribuição dos contatos.
Material dos contatos	Banhados a ouro	Característica especificada para os contatos elétricos.
Conexão de processo	Rosca externa 1/4" NPT	Interface mecânica de montagem no processo.

Precisão, resolução e desvios
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Valor especificado pelo fabricante; MS conforme a definição aplicável no datasheet.
Resolução da saída analógica	0,04 K	Resolução informada para a saída.
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Valores indicados de acordo com DIN EN 60751.

Pressão e proteção
Resistência à pressão	400 bar	Limite especificado; não exceder o valor declarado.
Grau de proteção	IP 68; IP 69K	Classes declaradas na ficha; condições de ensaio e instalação devem ser consultadas no datasheet.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.

Materiais
Materiais do corpo	1.4404 (aço inoxidável 316L), PEI e FKM	Materiais indicados para o produto.
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material declarado para a parte em contato com o fluido; validar compatibilidade química com o processo.

Condições ambientais e resistência
Temperatura ambiente	-40...100 °C	Faixa ambiente especificada.
Temperatura de armazenamento	-40...100 °C	Limites especificados para armazenamento.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas informadas para EMC.

Dados mecânicos e logísticos
Dimensões	Ø 18,8 mm; comprimento total 110,8 mm	Dimensões listadas nos dados do produto.
Invólucro	Cilíndrico	Formato informado.
Peso	97,5 g	Peso indicado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados adicionais
MTTF	1092 anos	Valor informado no conjunto de dados; consultar condições e metodologia no documento técnico.
Certificado UL, número de aprovação	K005	Identificação de aprovação informada na ficha.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, com 2 contatos banhados a ouro. Alimentação especificada: 10...30 V DC. Verifique no datasheet a atribuição dos contatos e o esquema de ligação antes de energizar.

Processo Rosca externa 1/4" NPT; comprimento de instalação de 50 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de controlador ou sistema de aquisição configurada para 4...20 mA, com alimentação compatível de 10...30 V DC.	✓	A ficha especifica saída analógica de corrente 4...20 mA e tensão de operação de 10...30 V DC; a ligação deve seguir o esquema do fabricante.
Instalação em tomada de processo com rosca fêmea compatível com 1/4" NPT externa.	✓	A conexão de processo indicada para o transmissor é 1/4" NPT com rosca externa.
Sistema de controle que exige exclusivamente comunicação digital por protocolo não informado na ficha.	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital.
Processo cuja temperatura medida esteja fora de 0...100 °C.	✗	A faixa de medição especificada para o TA3317 é 0...100 °C.
Instalação que exceda a resistência à pressão especificada de 400 bar.	✗	A pressão acima do limite indicado não é coberta pelas especificações fornecidas.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura IFM TA3317, 0...100 °C, saída analógica 4...20 mA, conexão de processo 1/4" NPT

Confirme que a faixa de temperatura do processo está dentro de 0...100 °C e que a pressão não excede o limite especificado de 400 bar.
Verifique se a tomada de processo aceita rosca externa 1/4" NPT e se os materiais em contato são compatíveis com o fluido.
Consulte o desenho dimensional para conferir espaço disponível e comprimento de instalação de 50 mm.
Instale o transmissor na conexão de processo utilizando o procedimento de montagem e vedação apropriado para a instalação; os detalhes de torque e vedante não foram informados na ficha.
Conecte o conector M12 e faça a ligação elétrica conforme o esquema do datasheet, observando alimentação de 10...30 V DC e saída 4...20 mA.
Antes da operação, confirme a configuração da entrada analógica, a polaridade e a leitura do sinal em condições controladas.

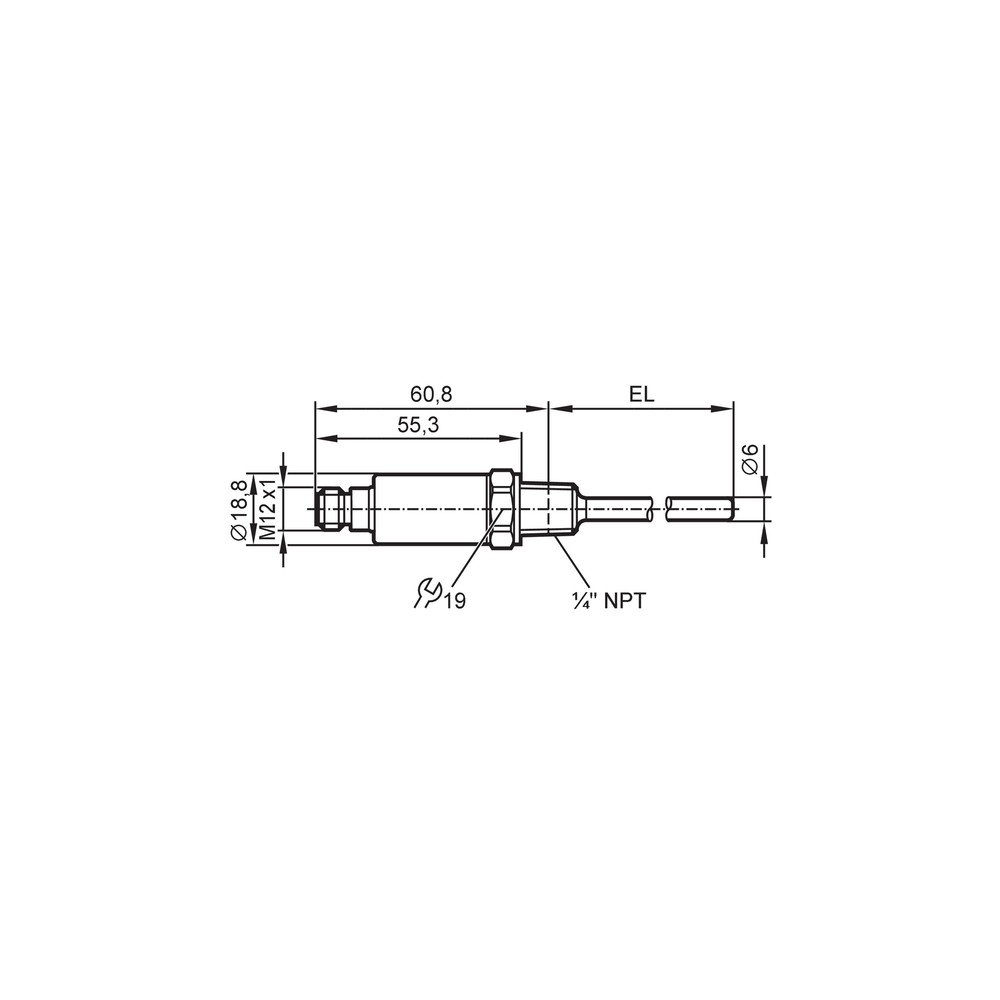

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador permanece em valor baixo ou indica circuito aberto.	Possível ausência de alimentação, conexão M12 incorreta, circuito aberto ou entrada configurada para outro tipo de sinal.	Verifique alimentação dentro de 10...30 V DC, continuidade das conexões e configuração da entrada para corrente 4...20 mA; confira a pinagem no datasheet.
A leitura fica saturada ou varia de forma incompatível com o processo.	A carga do circuito pode exceder o limite permitido, ou a ligação elétrica pode não corresponder ao esquema do fabricante.	Confira a carga conectada usando o limite indicado pela fórmula (Ub - 8,5 V) / 21,5 mA e revise alimentação, polaridade e esquema de ligação.
A medição não acompanha a temperatura esperada.	A temperatura do processo pode estar fora da faixa de medição, ou a sonda pode não estar instalada na posição prevista para a medição.	Confirme a temperatura real do processo, o intervalo de 0...100 °C e as dimensões de instalação; compare a montagem com o desenho dimensional.
Há vazamento ou sinal de falha na conexão ao processo.	A conexão roscada pode não ser compatível, estar montada incorretamente ou operar fora das condições especificadas.	Confirme que a tomada é compatível com 1/4" NPT externa, inspecione a montagem e verifique se a pressão está dentro do limite de 400 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TA3317 em português (Datasheet) Desenho em escala IFM TA3317 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TA3317 e para que serve?

É um transmissor de temperatura para fluidos líquidos e gasosos. Mede na faixa de 0...100 °C e disponibiliza sinal analógico de corrente 4...20 mA.

Com quais entradas de controlador ele pode trabalhar?

Pode ser ligado a uma entrada analógica compatível com corrente 4...20 mA, desde que a alimentação e a carga respeitem os valores indicados no datasheet.

O produto acompanha cabo ou acessórios?

A ficha informa uma peça por embalagem, mas não relaciona cabo ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Posso usar esse transmissor acima de 100 °C?

Não para medir fora da faixa especificada: o alcance indicado é de 0...100 °C. Para temperaturas superiores, selecione um modelo cuja faixa cubra o processo.

Ele serve em uma conexão diferente de 1/4" NPT?

A conexão de processo especificada é 1/4" NPT externa. Outra interface exige validação mecânica e da vedação; a ficha não confirma compatibilidade direta com outras roscas.

A saída é digital ou comunica por protocolo de rede?

A ficha especifica saída analógica 4...20 mA e não informa protocolo digital. Se o sistema exigir comunicação digital, verifique um produto com a interface requerida.

O sinal fica ausente no controlador: o que devo conferir antes de trocar o sensor?

Verifique a alimentação de 10...30 V DC, a continuidade do circuito, a configuração da entrada para 4...20 mA e a ligação do M12 conforme o datasheet.

A leitura está instável; o que pode ser verificado primeiro?

Confira a ligação elétrica, a alimentação e se a carga do circuito está dentro do limite especificado. Compare também a instalação com o desenho dimensional e o esquema do fabricante.

Como devo planejar a instalação elétrica e mecânica?

Confirme a rosca 1/4" NPT externa e consulte o desenho dimensional antes da montagem. Para a ligação, use o esquema do datasheet, pois a pinagem não deve ser presumida.

É necessário comprar um kit ou o produto é vendido como peça individual?

A ficha informa 1 peça por embalagem e não identifica um kit de instalação. Cabos, adaptadores e outros componentes não estão listados como inclusos.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura cuja resistência elétrica varia com a temperatura; neste produto é especificado como classe A conforme DIN EN 60751 (Ref.: Elemento de medição).

Sinal 4...20 mA

Saída analógica em corrente usada para transmitir a medição a uma entrada compatível (Ref.: Corrente da saída analógica).

1/4" NPT

Tipo e dimensão de rosca de processo especificados para a conexão externa do transmissor (Ref.: Conexão de processo).

IP 68 / IP 69K

Graus de proteção declarados para o produto; as condições de ensaio e instalação devem ser confirmadas no datasheet (Ref.: Grau de proteção).

Classe A

Classe declarada para o elemento Pt 1000 segundo a norma DIN EN 60751 (Ref.: Elemento de medição).
