Transmissor de Temperatura IFM TA3313

Pré-visualizar: TA3313 IFM - Transmissor de Temperatura IFM Monitoramento Industrial -18 a 149°C, 1/4" NPT, 4-20mA

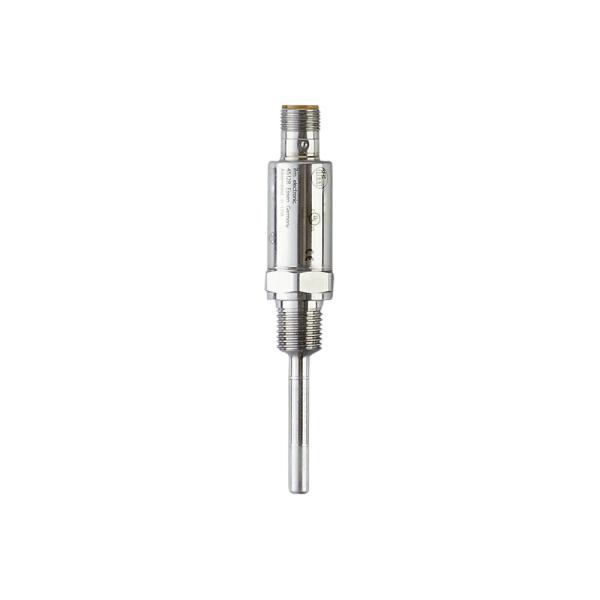

TA3313 IFM - Transmissor de Temperatura IFM Monitoramento Industrial -18 a 149°C, 1/4" NPT, 4-20mA

Imagem meramente ilustrativa

R$ 1.989,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA3313
EAN: 4021179294201
NCM do produto: 90251990

Destaques do Produto Faixa de Medição -18...mais

Fechar menu

Saiba mais sobre: "TA3313 IFM - Transmissor de Temperatura IFM Monitoramento Industrial -18 a 149°C, 1/4" NPT, 4-20mA"

Destaques do Produto

Faixa de Medição

-18 a 149 °C

Conexão de Processo

1/4" NPT

Saída

4-20 mA

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura IFM TA3313, -18 a 149°C, 1/4" NPT, 4-20mA

O TA3313 da IFM é um transmissor de temperatura robusto com sensor Pt1000 integrado, projetado para monitoramento preciso de processos industriais em fluidos. Ele converte a temperatura diretamente em um sinal analógico de 4-20mA, garantindo fácil integração em sistemas de controle. Com corpo em aço inoxidável 316L e classificação IP69K, é ideal para ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA3313
Marca	IFM
Faixa de Medição	-18...149 °C
Saída Analógica	4...20 mA
Conexão Processo	1/4" NPT
Proteção IP	IP 68 / IP 69K
Material	Aço Inoxidável 316L
Resistência Pressão	400 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em sistemas hidráulicos e pneumáticos.
Monitoramento de fluidos de refrigeração e lubrificação.
Aplicações de automação industrial onde é necessária saída analógica 4-20mA.
Instalações com necessidade de alta proteção contra ingresso (IP68/IP69K).

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 400 bar.
Processos com fluidos corrosivos incompatíveis com aço inoxidável 316L (1.4404).
Ambientes com vibração extrema que excedam DIN EN 60068-2-6 (20 g).
Conexões elétricas que não utilizem padrão M12 de 4 pinos.

APLICAÇÕES E USO

Monitoramento de temperatura em unidades hidráulicas industriais.
Controle de temperatura em sistemas de circulação de fluidos refrigerantes.
Automação em processos de manufatura com necessidade de feedback analógico contínuo.
Aplicações que exigem resistência à lavagem de alta pressão (IP69K).

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura IFM TA3313, -18 a 149°C, 1/4" NPT, 4-20mA, verifique estes pontos:

Quando escolher o TA3313

Ideal quando você precisa de um transmissor de temperatura compacto e confiável para malhas analógicas de 4-20mA em sistemas com pressão até 400 bar.

Quando buscar alternativas

Considere outros modelos se sua aplicação necessitar de comunicação digital (IO-Link), display local para leitura, ou se a rosca de processo for diferente de 1/4" NPT.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e sensor
Alcance de medição	-18...149 °C / 0...300 °F	Faixa operacional de monitoramento
Elemento de medição	1 x Pt 1000 (DIN EN 60751, classe A)	Norma de precisão do sensor

Dados elétricos
Tensão de operação	10...30 V DC	Limite de alimentação exigido
Sinal de saída	4...20 mA	Interface de comunicação analógica
Consumo de corrente	< 30 mA	Consumo nominal sob operação

Dados mecânicos
Conexão de processo	1/4" NPT rosca externa	Interface mecânica de instalação
Resistência à pressão	400 bar	Limite mecânico de pressão
Comprimento de instalação	50 mm	Profundidade de inserção
Material	Aço inoxidável 1.4404 (316L)	Compatibilidade química

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica Conector M12

Processo 1/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta pressão (até 400 bar)	✓	O sensor é classificado para resistência de até 400 bar.
Aplicações de higiene rigorosa (IP69K)	✓	O invólucro suporta lavagem com alta pressão e temperatura.
Integração com sistemas digitais de rede (ex: Profinet)	✗	O modelo opera estritamente com sinal analógico 4-20mA, não nativo para redes fieldbus digitais.

INSTALAÇÃO

Como instalar o Transmissor de temperatura IFM TA3313, -18 a 149°C, 1/4" NPT, 4-20mA

Verifique a compatibilidade da rosca do processo com a conexão 1/4" NPT.
Limpe a superfície de vedação para assegurar a estanqueidade.
Rosqueie o sensor manualmente e finalize com uma chave adequada, evitando aperto excessivo que possa danificar o aço 316L.
Conecte o cabo M12 de 4 pinos, garantindo que a vedação do conector esteja correta.
Verifique a tensão da fonte (10-30V DC) antes de energizar.
Valide a escala no controlador (PLC) para corresponder à faixa de -18 a 149 °C.

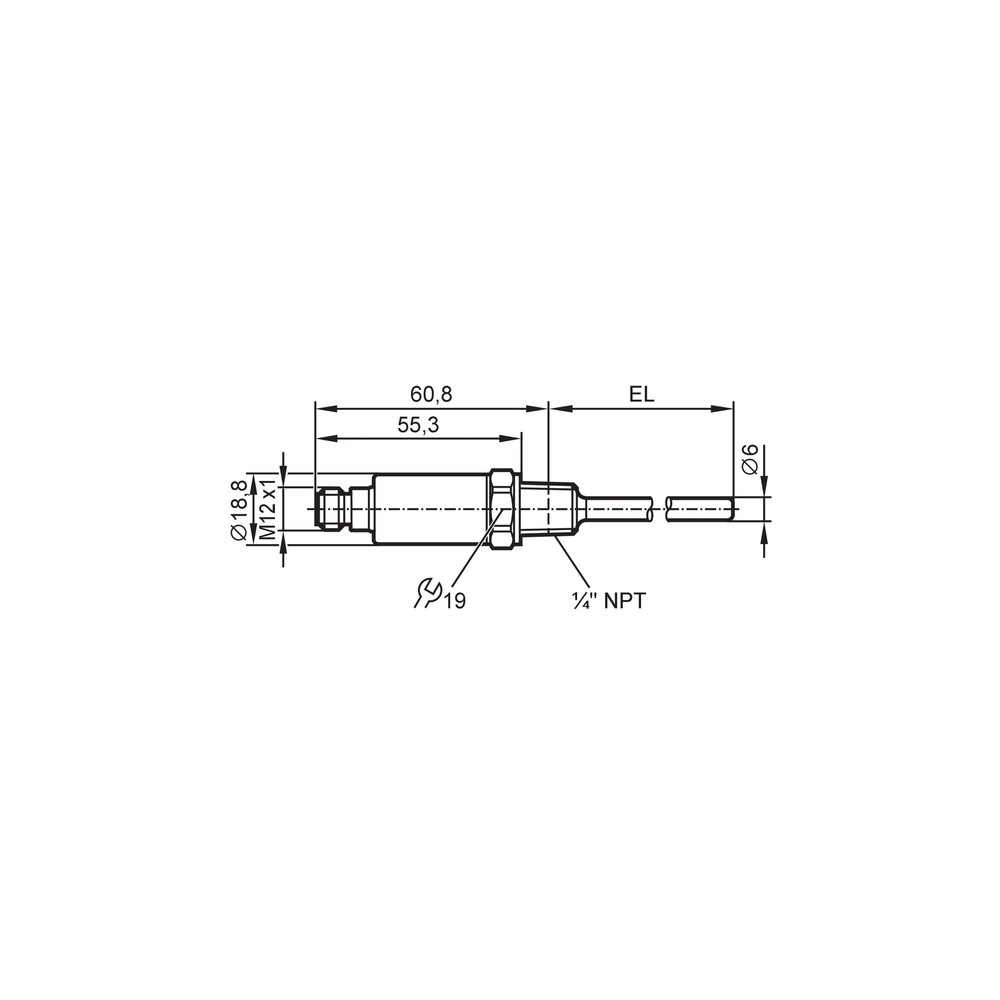

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou sinal de saída permanece em zero.	Tensão de alimentação fora do limite 10-30V DC.	Meça a tensão nos pinos do conector M12 com um multímetro.
Leitura de corrente incorreta no controlador (PLC).	Carga conectada à saída analógica superior ao limite (720 Ohms a 24V).	Verifique a resistência de carga total na malha de corrente.
Leitura oscilante ou constante no final de escala.	Danos físicos na ponta do sensor ou falha na isolação.	Verifique a integridade física da haste e continuidade do sensor Pt1000.
Erro intermitente ou perda de sinal.	Conexão mal fixada ou entrada de umidade no conector M12.	Inspecione o conector M12 quanto à corrosão ou presença de líquidos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TA3313 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TA3313 e qual sua função?

O TA3313 é um transmissor de temperatura compacto com sensor Pt1000 integrado, projetado para monitoramento de fluidos industriais com saída analógica de 4-20mA.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do transmissor, que possui conexão ao processo de 1/4" NPT e conexão elétrica padrão M12.

Para quais aplicações o produto NÃO é indicado?

Não deve ser utilizado em aplicações que excedam 400 bar de pressão ou em meios que não sejam compatíveis com aço inoxidável 1.4404 (316L), FKM ou PEI.

Existem restrições de temperatura de operação para este sensor?

Não utilize este transmissor em ambientes com temperaturas que ultrapassem o limite de -40 a 100 °C na carcaça ou que excedam a faixa de medição de -18 a 149 °C.

O que fazer se o sinal de saída estiver instável ou fora da escala?

Geralmente indica falha na malha de corrente (abaixo de 4mA ou acima de 20mA). Verifique a continuidade do cabo M12 e a integridade da alimentação 10-30V DC.

Como diagnosticar uma falha de transmissão analógica?

Pode indicar sobrecarga ou curto-circuito na saída analógica. Verifique se a carga conectada respeita o limite especificado de (Ub - 8,5 V) / 21,5 mA.

Qual a diferença deste modelo para um sensor com IO-Link?

O TA3313 é um transmissor com saída analógica direta (4-20mA), enquanto um sensor de temperatura com IO-Link permite diagnósticos avançados e parametrização digital.

Devo comprar este transmissor ou utilizar um sensor Pt100 comum?

O TA3313 é uma unidade compacta que integra o sensor e o transmissor, sendo ideal para substituição de termopares ou sensores Pt100 convencionais em espaços reduzidos.

Quais cuidados devo ter ao instalar o sensor no processo?

A instalação exige o uso de chave apropriada para a conexão roscada 1/4" NPT, garantindo vedação e alinhamento do conector M12 para evitar entrada de umidade.

Como funciona a procedência e o fornecimento deste componente?

O faturamento e a logística são geridos diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do item conforme os padrões de estoque da fábrica.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura baseado em platina com resistência de 1000 ohms a 0°C, conforme DIN EN 60751 (Ref.: 1 x Pt 1000).

Conexão 1/4" NPT

Padrão de rosca cônica americana para vedação hermética em conexões de processo (Ref.: 1/4" NPT rosca externa).

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: Proteção IP 68; IP 69K).

Sinal 4-20mA

Protocolo de transmissão de sinal analógico padrão industrial onde a corrente varia proporcionalmente à grandeza medida (Ref.: Corrente da saída analógica 4...20 mA).

Aço 1.4404

Designação de aço inoxidável austenítico, conhecido como 316L, com alta resistência à corrosão (Ref.: Materiais em contato com o fluido: 1.4404).
