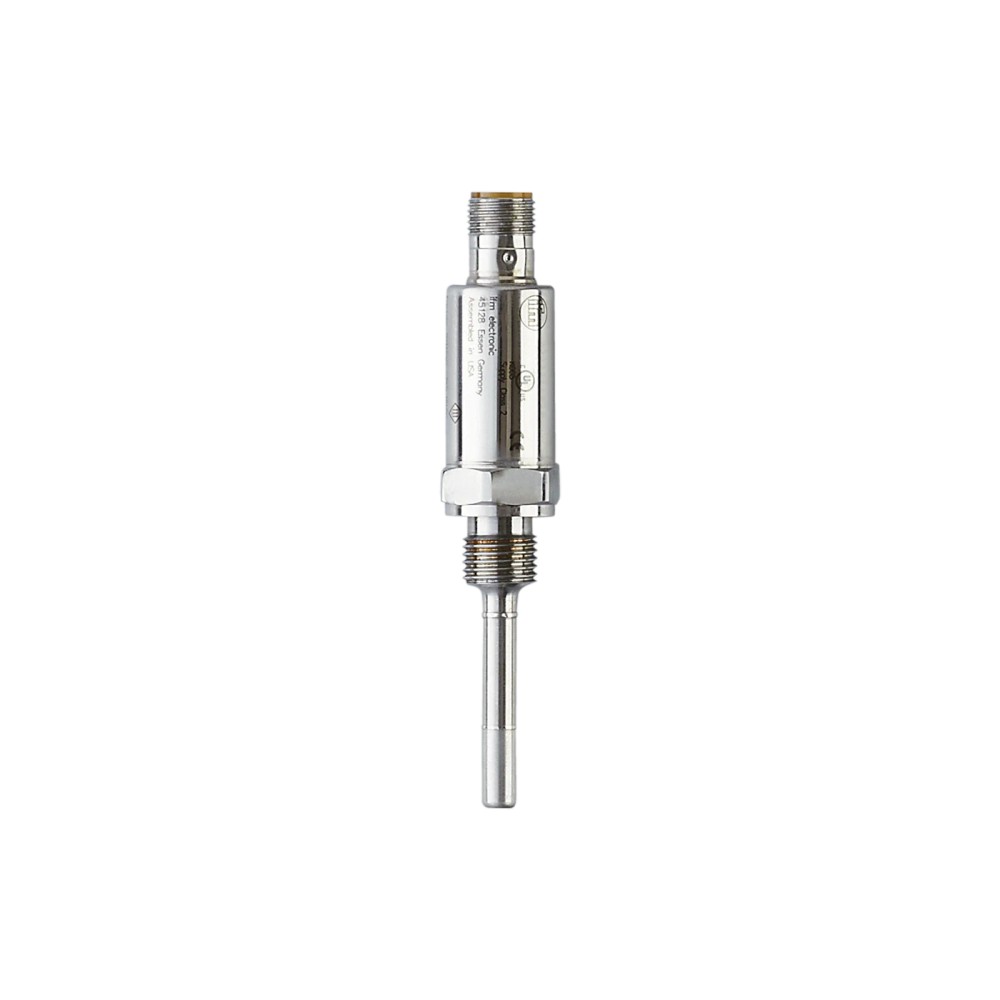

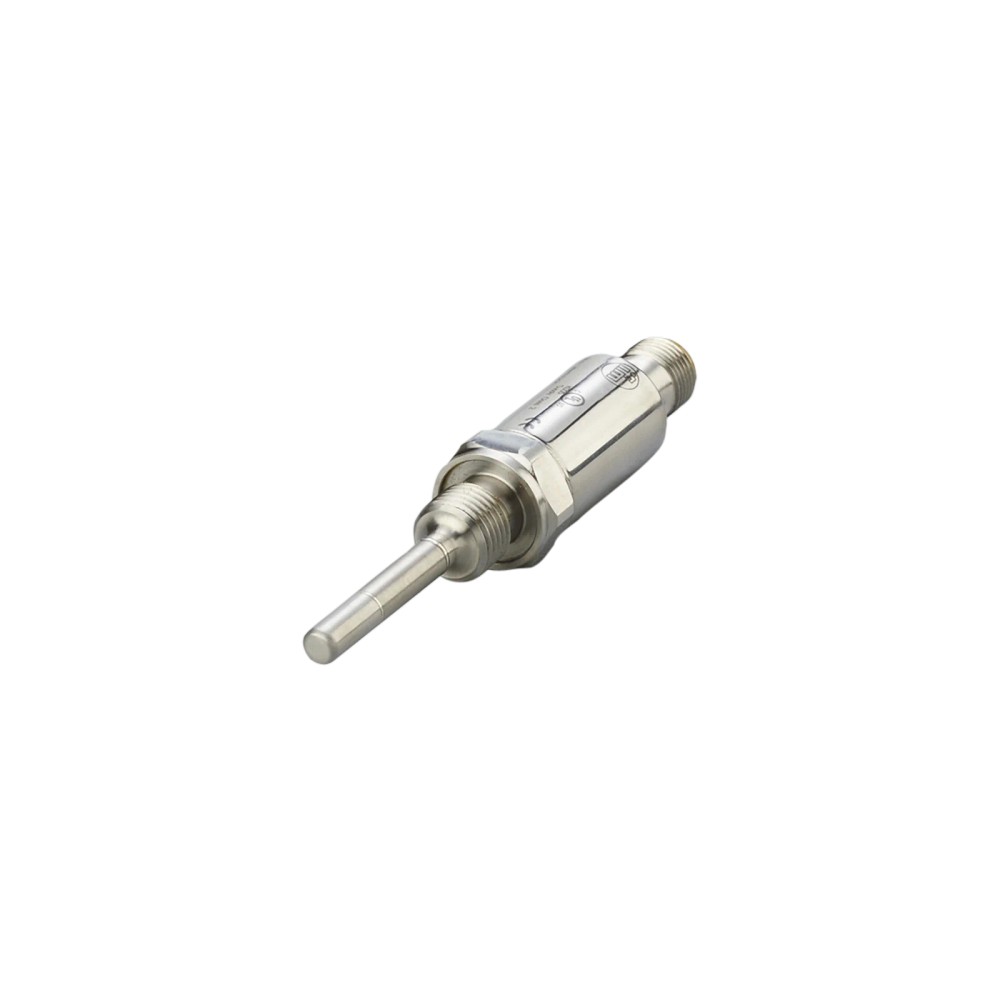

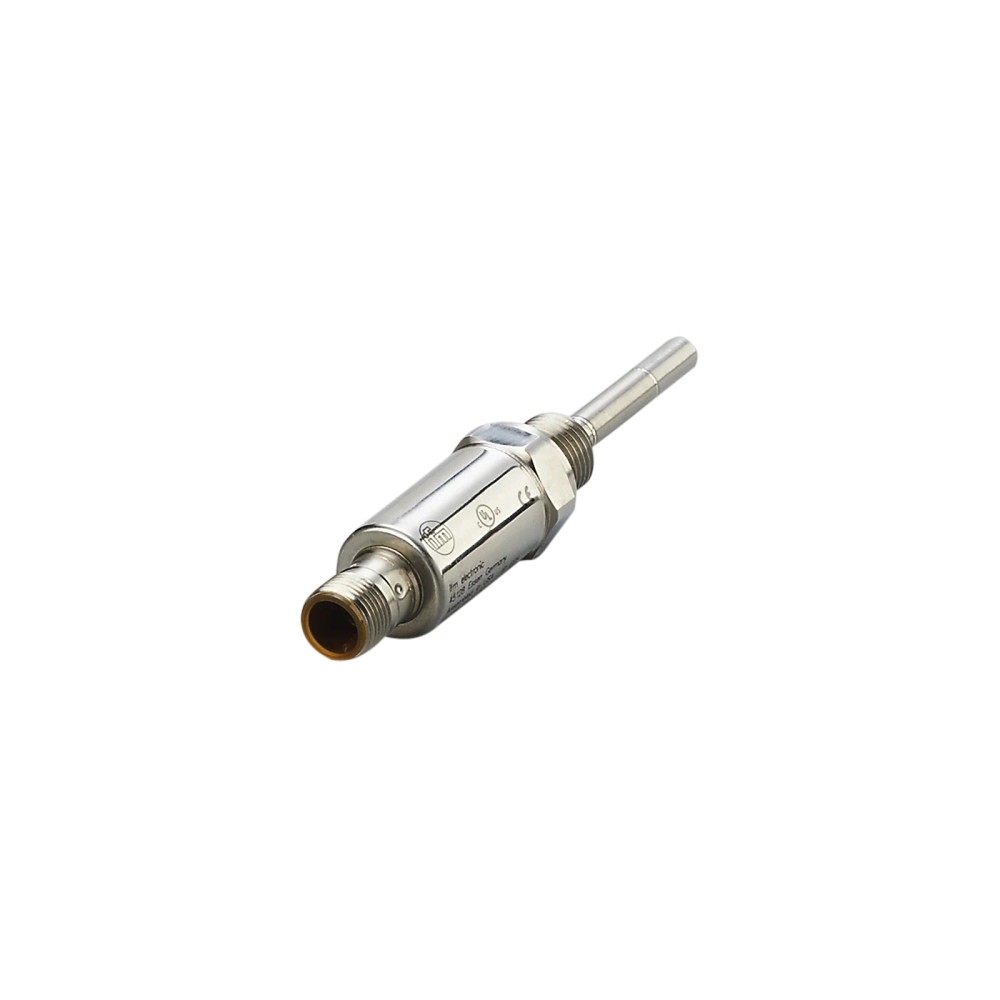

Transmissor de Temperatura IFM TA3115

Pré-visualizar: TA3115 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, 4-20mA, G 1/4

TA3115 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, 4-20mA, G 1/4

Imagem meramente ilustrativa

R$ 1.989,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA3115
EAN: 4021179294188
NCM do produto: 90251990

Destaques do Produto Tipo de Sensor Pt1000...mais

Fechar menu

Saiba mais sobre: "TA3115 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, 4-20mA, G 1/4"

Destaques do Produto

Tipo de Sensor

Pt1000

Saída

4-20mA

Conexão

G 1/4

Faixa

-50 a 150°C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TA3115 IFM - Transmissor de Temperatura, Pt1000, -50 a 150°C, Saída 4-20mA, G 1/4

O TA3115 é um transmissor de temperatura compacto projetado para monitoramento robusto de fluidos. Equipado com sensor Pt1000 classe A e saída analógica 4-20mA, oferece medições precisas entre -50 e 150°C. Sua construção em aço inoxidável com classificação IP68/IP69K assegura alta durabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA3115
Faixa de medição	-50...150 °C
Saída analógica	4...20 mA
Conexão de processo	G 1/4
Resistência à pressão	400 bar
Proteção IP	IP 68 / IP 69K
Elemento sensor	Pt1000
Material do invólucro	Aço Inoxidável (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e lubrificação
Circuitos de refrigeração industrial
Monitoramento de temperatura em tubulações de líquidos e gases

⚠ Considere outro se precisa de:

Processos com temperatura superior a 150°C
Aplicações que exigem comunicação via protocolo IO-Link
Fluidos corrosivos não compatíveis com aço inoxidável 1.4404 ou FKM

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas hidráulicos.
Controle de temperatura em circuitos de refrigeração.
Monitoramento térmico de processos com fluidos líquidos ou gasosos.
Aplicações que exigem montagem via rosca G 1/4 em espaços confinados.

COMO ESCOLHER

Antes de comprar o TA3115 IFM - Transmissor de Temperatura, Pt1000, -50 a 150°C, Saída 4-20mA, G 1/4, verifique estes pontos:

Quando selecionar este modelo

Escolha o TA3115 quando houver necessidade de medição de temperatura em fluidos sob alta pressão (até 400 bar) com interface analógica 4-20mA e instalação compacta.

Quando considerar alternativas

Considere outros modelos se a aplicação demandar comunicação digital (IO-Link), suporte a temperaturas superiores a 150°C ou um tipo de conexão de processo diferente de G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Elemento sensor	1 x Pt 1000	Padrão DIN EN 60751, classe A para precisão de medição.
Faixa de medição	-50...150 °C	Limite operacional definido pelo fabricante.

Dados Elétricos
Tensão de operação	10...30 V DC	Range permitido para alimentação do dispositivo.
Saída analógica	4...20 mA	Sinal padrão para transmissão contínua.
Consumo de corrente	< 30 mA	Valor máximo sob condições operacionais.

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Interface mecânica padrão para montagem.
Resistência a pressão	400 bar	Capacidade máxima de suporte a pressão estática.
Materiais em contato	1.4404 (316L), FKM	Materiais compatíveis com fluidos industriais.
Proteção IP	IP 68 / IP 69K	Grau de vedação contra umidade e partículas.

COMPATIBILIDADE

Comunicação

• Analógico 4-20mA

Conexões

Elétrica M12

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento hidráulico até 400 bar	✓	O design suporta altas pressões conforme especificação técnica.
Integração via IO-Link	✗	Este modelo não suporta comunicação digital.
Processos abaixo de 150°C	✓	Dentro da faixa nominal de operação.

INSTALAÇÃO

Como instalar o TA3115 IFM - Transmissor de Temperatura, Pt1000, -50 a 150°C, Saída 4-20mA, G 1/4

Limpe a superfície de montagem e certifique-se de que a rosca G 1/4 esteja livre de detritos.
Verifique a integridade da vedação.
Rosqueie o transmissor na porta de processo manualmente para evitar desalinhamento.
Utilize chave adequada para o aperto final sem forçar o invólucro.
Conecte o cabo M12 ao conector do sensor.
Verifique se o sinal de 4-20mA está presente no controlador antes de pressurizar o sistema.

Diagrama Elétrico

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras incorretas ou desvio do valor real.	Dano ao sensor ou exposição a temperaturas extremas fora da especificação.	Compare a medição do transmissor com um termômetro de referência.
Vazamento de fluido na conexão.	Vedação defeituosa ou rosca danificada.	Verifique o anel de vedação e a integridade da rosca G 1/4.
Saída de corrente zero ou ausência de sinal.	Problemas na fiação M12 ou inversão de polaridade.	Use um multímetro para verificar a tensão e continuidade no cabo.
Erro de leitura no sistema de controle.	Falha na conversão do sinal pelo CLP ou entrada analógica.	Verifique a configuração do range de 4-20mA no cartão de entrada do CLP.

DOCUMENTAÇÃO TÉCNICA

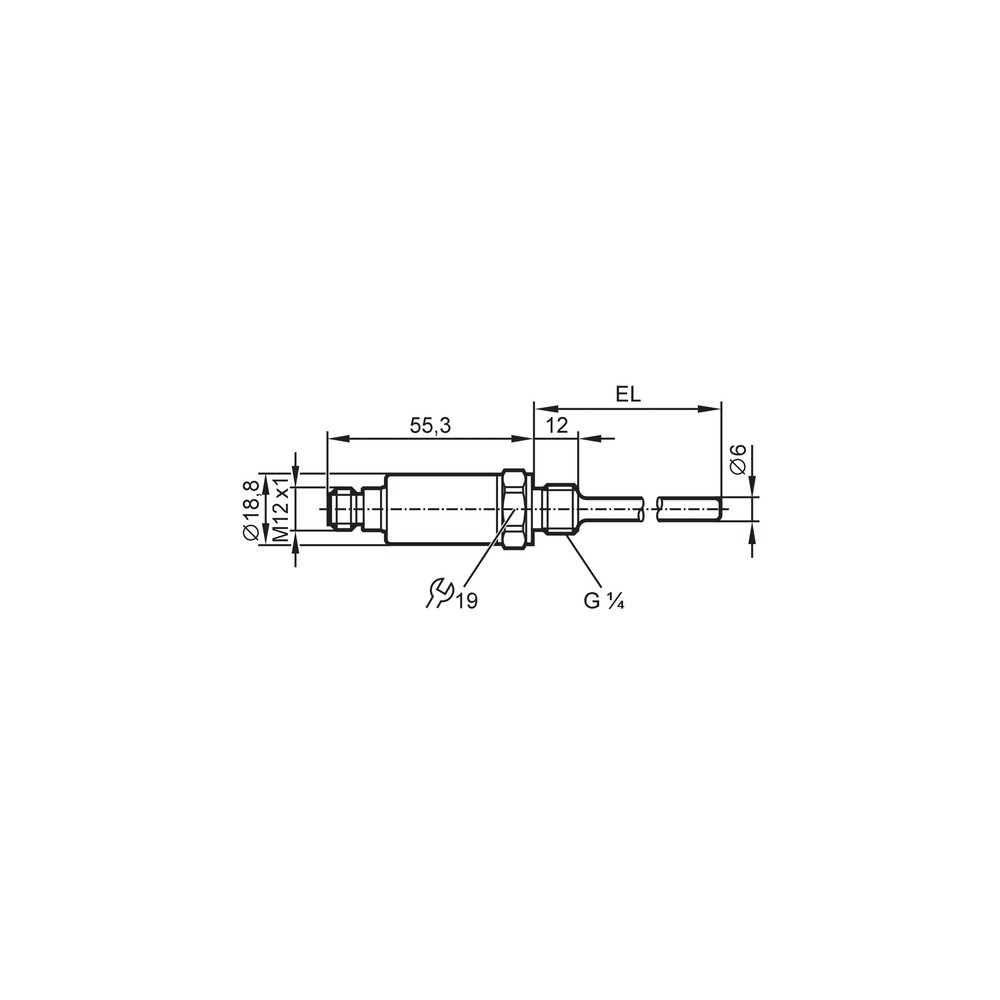

Datasheet Técnico TA3115 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TA3115 da ifm?

O TA3115 é um transmissor de temperatura compacto com elemento sensor Pt1000 e saída analógica 4-20mA, projetado para monitoramento preciso de fluidos em sistemas industriais.

O que acompanha o produto na embalagem?

Ele acompanha o transmissor com conexão de processo G 1/4 e conector M12; cabos e conectores de acoplamento não estão incluídos.

Este modelo possui comunicação IO-Link?

Não, este modelo fornece apenas sinal analógico de 4-20mA; para comunicação IO-Link, é necessário buscar modelos da série ifm com suporte a interface digital.

Para quais aplicações o produto não é recomendado?

O produto não é adequado para aplicações com temperaturas de processo superiores a 150°C ou em ambientes onde o contato com químicos agressivos não compatíveis com aço inoxidável 316L e FKM ocorra.

Como diagnosticar falha na transmissão de sinal?

Quando o sinal de saída é constante ou nulo, verifique a continuidade do cabo M12 e se a tensão de alimentação (10-30V DC) está correta nos pinos de alimentação.

O que causa leituras imprecisas ou erro de medição?

Um valor de medição fora da realidade ou erro constante pode indicar dano físico ao sensor; verifique se houve impacto mecânico ou se a temperatura do fluido excedeu o limite operacional de 150°C.

Como decidir entre este transmissor e outros modelos?

Este modelo é ideal para aplicações de monitoramento de fluidos de uso geral e hidráulica. Se sua necessidade exige uma resposta dinâmica extremamente rápida ou um protocolo digital, outras linhas de sensores IFM devem ser consultadas.

Este modelo é melhor que sensores com poço termométrico?

A escolha entre este modelo fixo e sensores com haste intercambiável depende da necessidade de manutenção; este modelo é uma peça única, enquanto sensores com poço termométrico permitem troca sem interromper o processo.

Quais cuidados tomar na instalação mecânica?

Certifique-se de que a vedação na rosca G 1/4 esteja íntegra antes da instalação; aplique torque manual ou com chave adequada sem exceder os limites mecânicos do invólucro para garantir a vedação IP68/IP69K.

Qual a procedência e garantia de conformidade técnica?

A origem é ifm electronic, e a procedência é assegurada pela fabricação conforme normas técnicas DIN EN. A instalação deve seguir o manual técnico fornecido para evitar danos aos contatos banhados a ouro.

GLOSSÁRIO TÉCNICO

Pt1000

Sensor de temperatura de resistência de platina com 1000 ohms a 0°C, conforme DIN EN 60751 (Ref.: Elemento sensor).

G 1/4

Padrão de rosca de conexão de processo (BSP) com vedação externa comum em componentes de automação (Ref.: Conexão de processo).

IP 69K

Grau de proteção contra entrada de poeira e alta pressão de água/vapor, essencial para limpeza rigorosa (Ref.: Proteção IP).

4-20mA

Sinal analógico de corrente padronizado na indústria para transmissão de variáveis de medição (Ref.: Saída analógica).

1.4404

Aço inoxidável austenítico 316L, conhecido pela resistência à corrosão em fluidos industriais (Ref.: Materiais em contato com o fluído).
