Transmissor de Temperatura IFM TA2842

Pré-visualizar: TA2842 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link -50 a 200°C Clamp

TA2842 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link -50 a 200°C Clamp

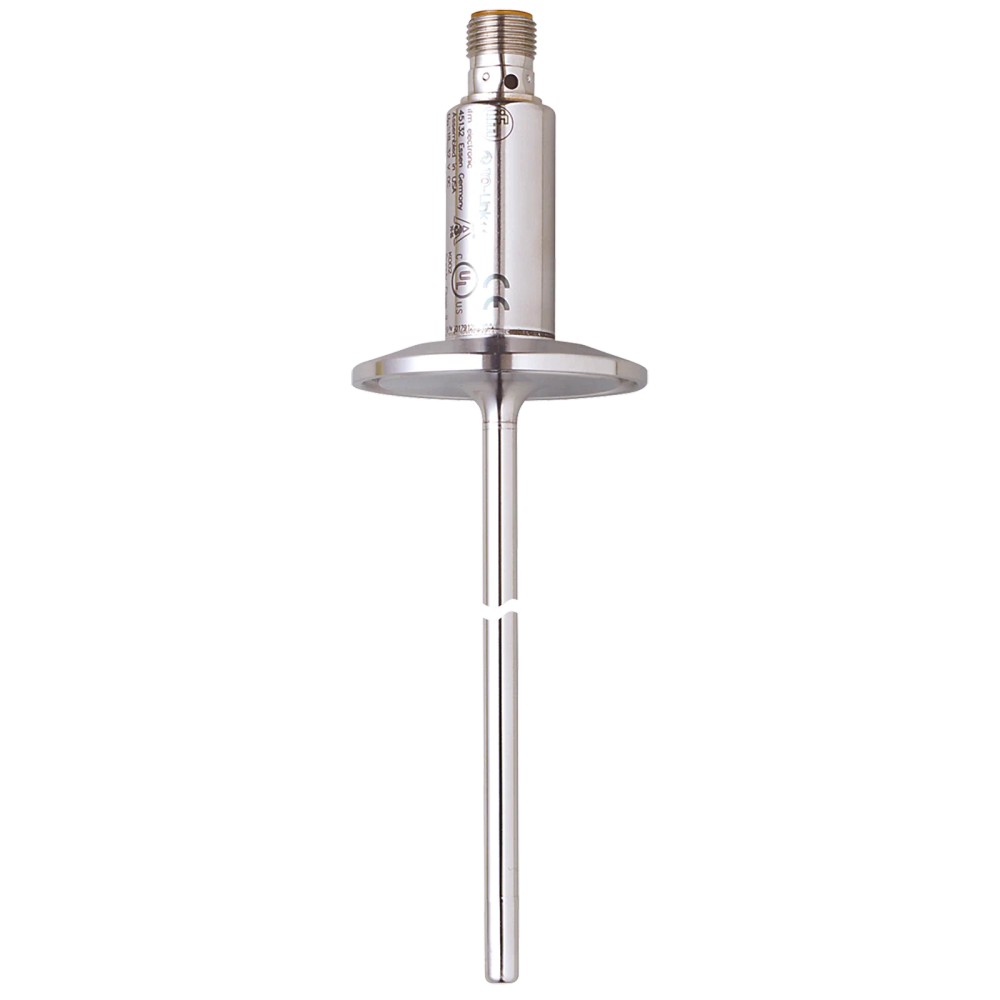

Imagem meramente ilustrativa

R$ 2.317,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2842
EAN: 4021179289627
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2842 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link -50 a 200°C Clamp"

Destaques do Produto

Faixa de medição

-50...200 °C

Conexão de processo

Clamp DN25...DN40 (1...1,5), DIN 32676 (ISO 2852)

Saídas

Analógica 4...20 mA e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento de instalação

150 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2842 IO-Link, -50 a 200 °C, Clamp DN25–DN40

O ifm TA2842 é um transmissor de temperatura para monitoramento de processos com conexão de processo Clamp. Mede de -50 a 200 °C e utiliza elemento Pt 1000 classe A conforme DIN EN 60751. Oferece sinal analógico de 4–20 mA e comunicação IO-Link, com conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA2842
Elemento de medição	1 x Pt 1000, classe A, conforme DIN EN 60751
Alcance de medição	-50...200 °C
Ajuste de fábrica	0...200 °C
Saída analógica	4...20 mA
Comunicação	IO-Link, revisão 1.1
Conexão de processo	Clamp DN25...DN40 (1...1,5), DIN 32676 (ISO 2852)
Conexão elétrica	M12, codificação A, 4 contatos
Resistência à pressão	100 bar (10 MPa)
Comprimento de instalação	150 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos que requerem medição de temperatura entre -50 e 200 °C e conexão Clamp DN25...DN40 compatível com DIN 32676 (ISO 2852).
Instalações que utilizem sinal analógico 4–20 mA ou IO-Link e conexão elétrica M12 compatível.
Aplicações em que o comprimento de instalação de 150 mm e a resistência à pressão especificada atendam ao projeto.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura de processo necessária estiver fora da faixa de -50...200 °C.
Não selecionar para conexão de processo diferente de Clamp DN25...DN40 sem confirmar compatibilidade mecânica com o fabricante.
Não presumir compatibilidade com qualquer mestre IO-Link, entrada analógica ou cabo M12: validar requisitos elétricos e pinagem na documentação do fabricante.

APLICAÇÕES E USO

Uso comprovado pelas especificações: medição de temperatura em fluidos líquidos e gasosos, desde que a faixa de processo esteja entre -50 e 200 °C e a conexão Clamp corresponda ao padrão e tamanho especificados.
Possibilidade de integração: monitoramento por entrada analógica 4–20 mA ou por IO-Link em sistema compatível; a arquitetura de controle e a configuração devem ser validadas no projeto.
A instalação deve respeitar a conexão de processo, o comprimento de instalação de 150 mm, a resistência à pressão especificada e as condições ambientais do fabricante.
A ficha não identifica setores industriais ou fluidos específicos; confirme compatibilidade química e condições do processo com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2842 IO-Link, -50 a 200 °C, Clamp DN25–DN40, verifique estes pontos:

Escolha o TA2842 quando

A faixa necessária estiver dentro de -50...200 °C, a conexão de processo for Clamp DN25...DN40 conforme DIN 32676 (ISO 2852) e o sistema aceitar saída 4–20 mA ou IO-Link.

Avalie outro modelo quando

A temperatura requerida exceder a faixa especificada, o processo exigir outro tipo ou tamanho de conexão, ou o comprimento de instalação necessário for diferente de 150 mm. Confirme a adequação com os requisitos do processo e a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Modelo	TA2842	Identificação do transmissor.
Tipo de produto	Transmissor de temperatura	Categoria funcional do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	TA2842	Código de identificação do produto.
GTIN	4021179289627	Identificador comercial.
NCM	9025.19.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Medição e elemento sensor
Elemento de medição	1 x Pt 1000, conforme DIN EN 60751, classe A	Elemento e classe de referência declarados pelo fabricante.
Alcance de medição	-50...200 °C	Faixa de medição especificada.
Ajuste de fábrica	0...200 °C	Faixa configurada de fábrica.
Substâncias	Fluidos líquidos e gasosos	Tipos de substância informados na ficha.
Diâmetro da sonda	6 mm	Dimensão da sonda.
Comprimento da sonda / instalação	150 mm	Comprimento de instalação indicado.

Saídas e dados elétricos
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal declarados.
Corrente da saída analógica	4...20 mA	Faixa de corrente da saída analógica.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Tensão de operação	18...32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado.
Carga máxima	250 Ω em 18...19 V; 300 Ω em 19...32 V	Carga máxima indicada conforme a tensão de operação.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Classe de proteção elétrica	III	Classe indicada na ficha.

Precisão e características da saída
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Precisão declarada para a saída analógica; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída analógica.
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C.

Tempos de resposta
Tempo dinâmico T05 / T09	< 0,5 / < 2 s	Tempos de resposta indicados para T05 e T09.
Retardo de prontidão	2 s	Tempo informado até a prontidão.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface digital disponível.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de comunicação indicado.
DeviceID suportado	446, modo de operação default	Identificador do dispositivo para o modo indicado.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo do processo.

Conexões de processo e materiais
Conexão de processo	Clamp DN25...DN40 (1...1,5), DIN 32676 (ISO 2852)	Interface mecânica de processo e normas informadas.
Resistência à pressão	100 bar (10 MPa)	Limite especificado; MAWP CRN tem valor distinto indicado em item próprio.
MAWP em aplicações segundo CRN	55 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência a vácuo declarado.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material das superfícies em contato com o fluido.
Materiais do produto	1.4404 (aço inoxidável 316L), PEI e FKM	Materiais informados para o produto.
Rugosidade da superfície	Ra < 0,8 μm	Característica superficial especificada.

Conexão elétrica e dimensões
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector informado.
Dimensões gerais	Ø 50,5 mm; comprimento total 213,4 mm	Dimensões declaradas na ficha.
Comprimento de instalação	150 mm	Dimensão de instalação para montagem no processo.
Invólucro	Cilíndrico	Formato indicado.
Peso	318,5 g	Massa informada no conjunto de dados do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Aviso sobre temperatura ambiente	Com temperatura da substância <160 °C: ambiente -25...60 °C; com temperatura da substância <200 °C: consultar a curva/condição do fabricante	A ficha informa uma condição dependente da temperatura da substância; confirmar no datasheet os limites aplicáveis, sem extrapolação.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção informados; observar condições de ensaio e instalação do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de resistência a choques declarada.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10...2000 Hz)	Condição de resistência a vibrações declarada.
EMC	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas de compatibilidade eletromagnética informadas.
Certificado UL	Número de aprovação UL K002	Identificação de aprovação indicada na ficha.

Outros dados técnicos
MTTF	232 anos	Valor MTTF declarado na base de dados; não equivale a garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor; DeviceID 446 no modo de operação default.

• Sinal analógico 4...20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. Verificar a atribuição dos pinos e a configuração do sistema na documentação oficial antes de conectar.

Processo Clamp DN25...DN40 (1...1,5), conforme DIN 32676 (ISO 2852). Comprimento de instalação de 150 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão Clamp DN25...DN40 conforme DIN 32676 (ISO 2852), dentro da faixa de medição.	✓	A conexão e a faixa de medição correspondem às especificações declaradas do TA2842.
Sistema de automação com entrada analógica compatível com 4–20 mA e alimentação dentro de 18...32 V DC.	✓	O sensor disponibiliza saída analógica de 4–20 mA e opera na faixa de alimentação indicada.
Sistema com mestre IO-Link e comunicação configurada para os parâmetros do dispositivo.	✓	O TA2842 possui IO-Link revisão 1.1; confirmar compatibilidade do mestre, perfil e configuração.
Processo que requer medição abaixo de -50 °C ou acima de 200 °C.	✗	A temperatura requerida está fora do alcance de medição especificado.
Conexão de processo diferente de Clamp DN25...DN40.	✗	A conexão indicada para este modelo é Clamp DN25...DN40; a compatibilidade com outra conexão não está estabelecida pelos dados disponíveis.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2842 IO-Link, -50 a 200 °C, Clamp DN25–DN40

Confirme que a conexão de processo da tubulação é Clamp DN25...DN40 e atende a DIN 32676 (ISO 2852).
Verifique se o comprimento de instalação de 150 mm e a geometria de montagem são compatíveis com o ponto de medição.
Confira faixa de temperatura, pressão e condições ambientais do processo frente aos limites do datasheet.
Instale o sensor na conexão Clamp compatível, utilizando os componentes de vedação e montagem definidos para a instalação; esses componentes não estão especificados como inclusos.
Conecte o conector M12 de codificação A e 4 contatos ao circuito apropriado, respeitando a alimentação de 18...32 V DC e a documentação de pinagem do fabricante.
Configure e valide a saída analógica 4–20 mA ou a comunicação IO-Link no sistema de controle antes de colocar o ponto de medição em serviço.

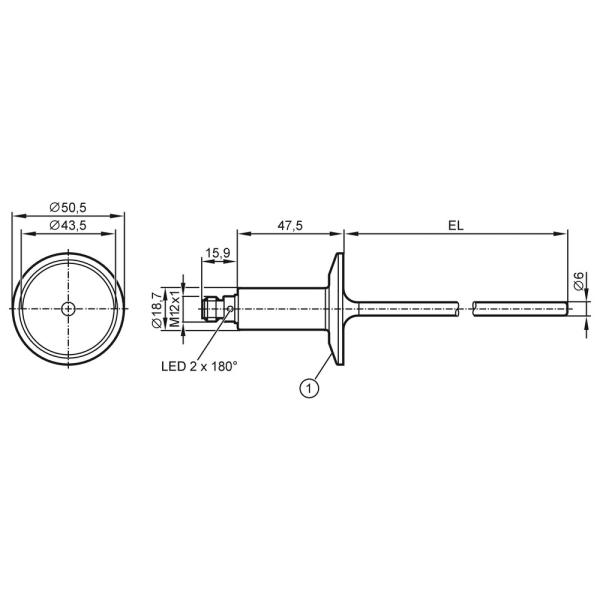

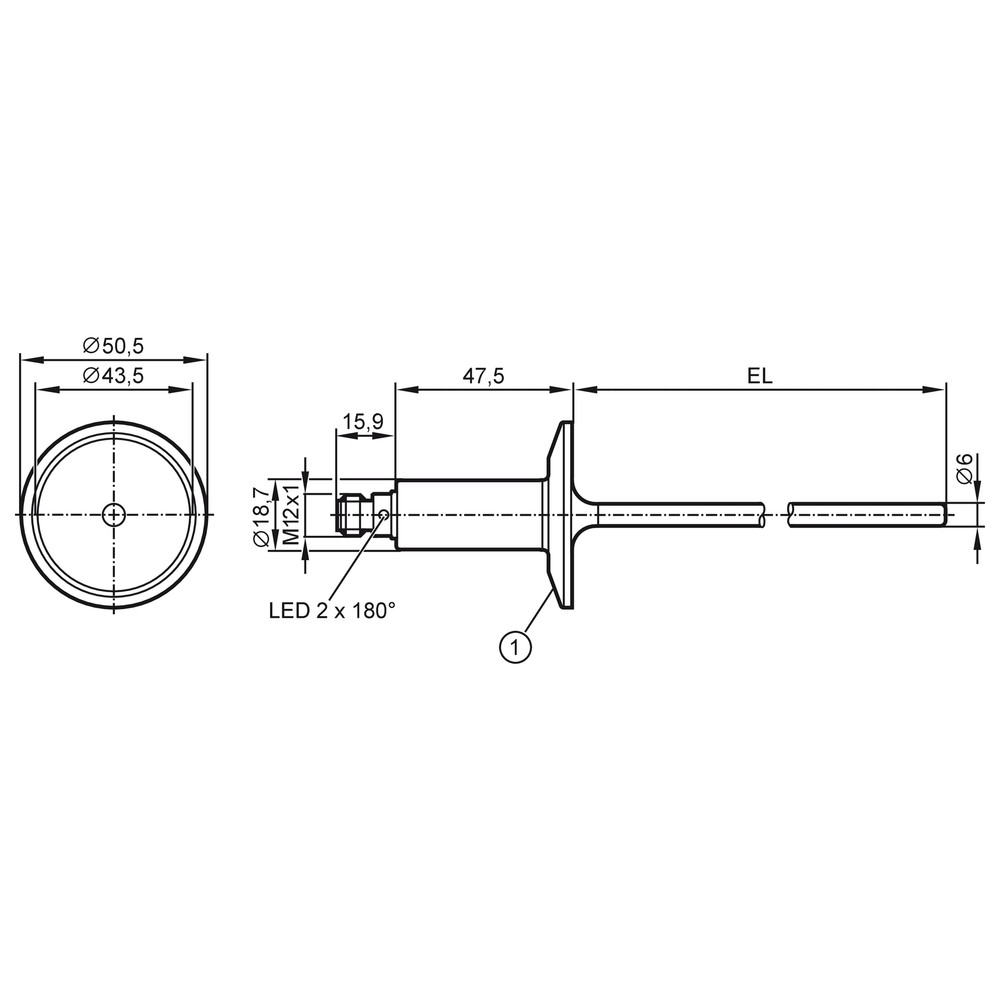

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal analógico válido.	Alimentação, ligação M12, entrada do controlador ou carga do circuito fora das condições especificadas.	Meça a alimentação nos terminais conforme a documentação de pinagem e verifique se a carga respeita o limite aplicável à tensão de operação.
O valor de temperatura exibido não corresponde à condição esperada do processo.	Faixa ou ajuste de medição configurado de forma diferente da necessária, ou instalação inadequada no ponto de medição.	Compare o ajuste ativo com a faixa desejada e confira montagem, comprimento de inserção e leitura por método de referência apropriado.
O mestre não reconhece o transmissor via IO-Link.	Configuração do mestre, revisão/perfil do dispositivo, DeviceID ou ligação elétrica incompatível.	Confirme suporte a IO-Link revisão 1.1, modo COM2, perfil indicado, DeviceID 446 no modo default e a conexão conforme documentação oficial.
A leitura é instável ou há interrupções de comunicação.	Conexão elétrica intermitente, condições de EMC ou instalação fora das condições ambientais e mecânicas especificadas.	Inspecione o conector M12 e a cablagem, verifique a alimentação e compare as condições de instalação com as especificações de EMC, vibração e proteção.

DOCUMENTAÇÃO TÉCNICA

Datasheet TA2842 em português (Datasheet) Desenho em escala TA2842 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2842 e para que tipo de medição serve?

É um transmissor de temperatura ifm com elemento Pt 1000 classe A, destinado à medição de temperatura de fluidos líquidos e gasosos dentro do alcance especificado. Disponibiliza sinal analógico e IO-Link.

Com quais conexões e sinais posso integrar este modelo?

O processo utiliza Clamp DN25...DN40 conforme DIN 32676 (ISO 2852), e a conexão elétrica é M12. Para integração, o produto oferece 4–20 mA e IO-Link; valide a pinagem e os requisitos do sistema na documentação oficial.

O produto acompanha cabo, fonte ou conexão Clamp?

A ficha informa uma peça por embalagem, mas não especifica cabo, fonte ou componentes de montagem como itens inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Ele funciona para medir temperaturas acima de 200 °C ou abaixo de -50 °C?

Não para medição fora do alcance declarado de -50...200 °C. Para esses pontos de processo, selecione um transmissor cuja faixa cubra a temperatura necessária.

Posso usar o TA2842 com uma conexão de processo diferente de Clamp DN25...DN40?

A ficha especifica Clamp DN25...DN40 conforme DIN 32676 (ISO 2852), e não confirma outras conexões. Não presuma compatibilidade mecânica com adaptadores ou padrões diferentes sem validação do fabricante.

O sinal está ausente: o que devo verificar antes de substituir o transmissor?

Verifique a alimentação de 18...32 V DC, o conector M12, a entrada do controlador e a carga do circuito. Para a saída analógica, compare a carga com o limite indicado para a tensão aplicada.

O mestre IO-Link não detecta o sensor; qual é a causa provável?

A configuração ou compatibilidade do mestre, o DeviceID, o perfil ou a ligação elétrica podem impedir o reconhecimento. Confira suporte à revisão 1.1, COM2, perfil SSP 0, DeviceID 446 no modo default e a documentação de conexão.

É melhor comprar o TA2842 ou escolher um modelo somente analógico?

Escolha o TA2842 quando forem necessários a conexão Clamp especificada e a possibilidade de sinal 4–20 mA ou IO-Link. Se o projeto exigir outra faixa, conexão ou requisito de instalação, compare as especificações de outro modelo antes de decidir.

Que cuidados devo ter ao instalar o sensor no processo?

Confirme o padrão e tamanho Clamp, o comprimento de instalação de 150 mm e as condições de pressão e temperatura do ponto. Faça a ligação M12 conforme a documentação do fabricante e valide o sinal no sistema antes da operação.

Como evitar erro de compatibilidade elétrica durante a instalação?

Confirme que a alimentação está dentro de 18...32 V DC e que o controlador aceita a saída selecionada, 4–20 mA ou IO-Link. Use a documentação oficial para verificar a pinagem M12, pois ela não está detalhada nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste produto é classe A conforme DIN EN 60751. (Ref.: Elemento de medição)

IO-Link

Interface de comunicação digital para troca de dados entre o dispositivo e um mestre compatível. (Ref.: Interface de comunicação, revisão 1.1)

4–20 mA

Sinal analógico de corrente disponibilizado para transmissão de medição a uma entrada compatível. (Ref.: Corrente da saída analógica)

Clamp

Tipo de conexão mecânica de processo; a compatibilidade depende do tamanho e padrão especificados. (Ref.: Conexão de processo, DIN 32676 / ISO 2852)

IP69K

Grau de proteção informado para o produto; as condições de uso devem ser verificadas na documentação do fabricante. (Ref.: Grau de proteção)
