TA2832 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link Clamp 100mm

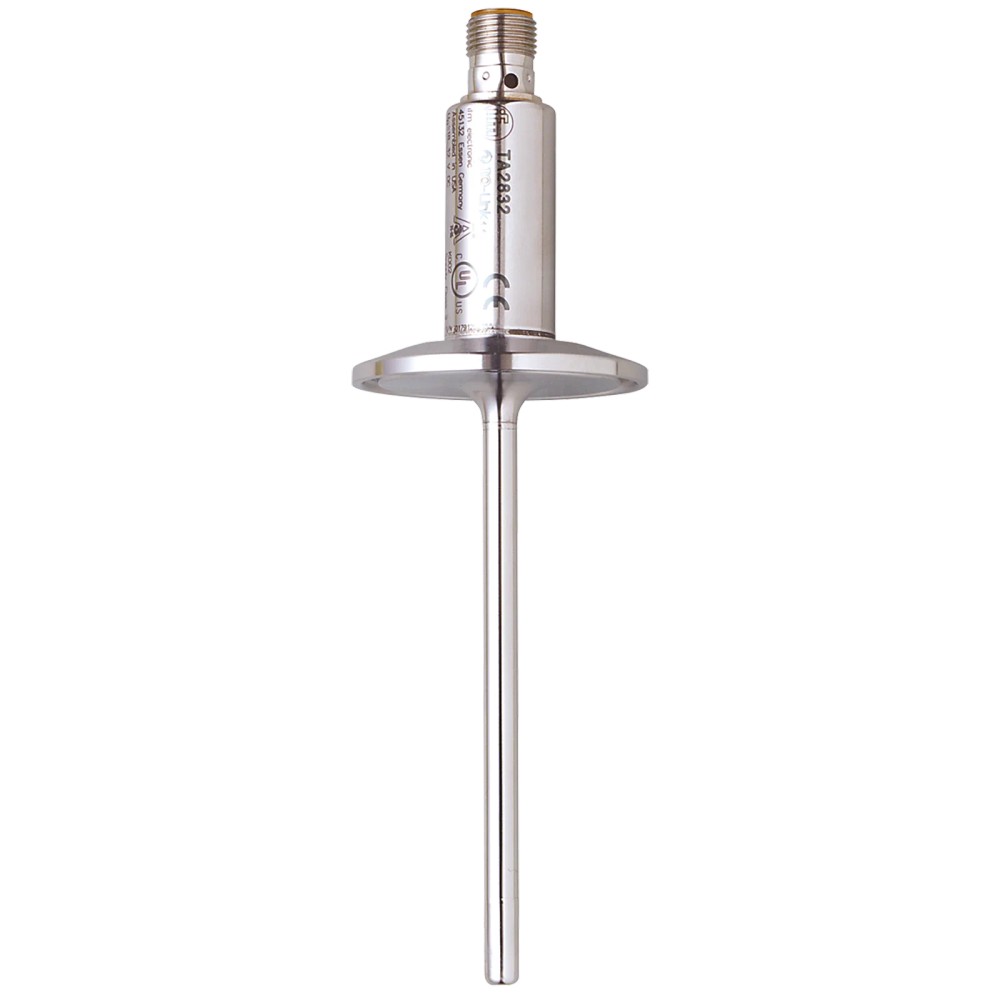

Imagem meramente ilustrativa

R$ 2.280,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2832
EAN: 4021179289603
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2832 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link Clamp 100mm"

Destaques do Produto

Faixa de medição

-50...200 °C

Conexão de processo

Clamp DN25...DN40 (1...1,5")

Comprimento de instalação

100 mm

Comunicação e saída

IO-Link e sinal analógico 4...20 mA

Conexão elétrica

1 x M12, codificação A, 4 contatos

Resistência à pressão

100 bar (10 MPa)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2832 IO-Link com conexão Clamp DN25...DN40 (1...1,5"), sonda de 100 mm

O ifm TA2832 é um transmissor de temperatura para monitoramento de processos, com elemento Pt 1000 e interface IO-Link. Mede de -50 a 200 °C e possui saída analógica de 4...20 mA. Sua conexão de processo é Clamp DN25...DN40 (1...1,5"), e a resistência à pressão especificada é de 100 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA2832
Tipo	Transmissor de temperatura
Faixa de medição	-50...200 °C
Ajuste de fábrica	0...200 °C
Elemento de medição	1 x Pt 1000; DIN EN 60751, classe A
Saída analógica	4...20 mA
Interface de comunicação	IO-Link
Conexão de processo	Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)
Comprimento de instalação	100 mm
Resistência à pressão	100 bar (10 MPa)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em processos com conexão Clamp DN25...DN40 (1...1,5") compatível com DIN 32676 (ISO 2852).
Aplicações que operem dentro da faixa de medição de -50...200 °C e da resistência à pressão especificada de 100 bar.
Instalações que utilizem IO-Link ou a saída analógica 4...20 mA, com alimentação e ligação elétrica compatíveis com os dados do fabricante.

⚠ Considere outro se precisa de:

Não selecione para conexões de processo que não correspondam ao padrão e intervalo Clamp DN25...DN40 (1...1,5") informados; confirme a compatibilidade mecânica antes da montagem.
Não utilize fora da faixa de medição de -50...200 °C nem acima da resistência à pressão especificada de 100 bar.
Não presuma que o ajuste de fábrica cobre toda a faixa de medição: o ajuste informado é 0...200 °C.

APLICAÇÕES E USO

Uso indicado nos dados do fabricante: medição de temperatura em fluidos líquidos e gasosos, desde que as condições de processo respeitem a faixa de medição, a conexão Clamp e os limites de pressão especificados.
Possibilidade de aplicação em linhas de processo com conexão Clamp DN25...DN40 (1...1,5") conforme DIN 32676 (ISO 2852); confirmar as dimensões da instalação e as condições de montagem antes da integração.
Para integração em automação, pode-se utilizar IO-Link ou o sinal analógico 4...20 mA, respeitando alimentação de 18...32 V DC e carga máxima correspondente à tensão.
A ficha não identifica setores industriais específicos nem certifica adequação a um fluido ou processo particular; validar compatibilidade química, sanitária e operacional com a documentação completa do fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2832 IO-Link com conexão Clamp DN25...DN40 (1...1,5"), sonda de 100 mm, verifique estes pontos:

Escolha o TA2832 quando

O processo exigir medição de temperatura entre -50 e 200 °C, sonda/comprimento de instalação de 100 mm e conexão Clamp DN25...DN40 (1...1,5") conforme DIN 32676 (ISO 2852). Verifique também se o sistema aceita IO-Link ou sinal analógico 4...20 mA e alimentação de 18...32 V DC.

Considere outro modelo ou configuração quando

A conexão de processo necessária não for Clamp DN25...DN40 (1...1,5"), a temperatura exceder a faixa de medição, a pressão superar 100 bar ou a instalação exigir comprimento diferente de 100 mm. A ficha disponível não especifica uma alternativa equivalente; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TA2832	Identificação do modelo do transmissor.
Tipo de produto	Transmissor de temperatura	Categoria funcional informada pelo fabricante.
Substâncias	Fluidos líquidos e gasosos	Meios indicados nos dados técnicos; verificar condições específicas do processo no datasheet.
Marca	ifm	Fabricante informado no anúncio.
SKU / Part Number	TA2832	Código de identificação do produto.
GTIN	4021179289603	Identificador comercial informado no anúncio.

Medição e elemento sensor
Alcance de medição	-50...200 °C	Limites da faixa de medição especificada.
Ajuste de fábrica	0...200 °C	Faixa configurada de fábrica; diferente da faixa total de medição.
Elemento de medição	1 x Pt 1000	Elemento sensor instalado.
Referência do elemento de medição	DIN EN 60751, classe A	Norma e classe indicadas para o Pt 1000.
Comprimento da sonda L	100 mm	Comprimento de sonda especificado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção	III	Classificação elétrica indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para a saída.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a ligação elétrica.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e número de contatos especificados.

Saídas e carga
Sinal de saída	Sinal analógico; IO-Link; configuráveis	Tipos de saída indicados nos dados do produto.
Corrente da saída analógica	4...20 mA	Sinal analógico de corrente especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas indicado.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão indicada para a saída analógica; MS conforme nomenclatura da ficha do fabricante.
Resolução da saída analógica	0,04 K	Resolução informada para a saída analógica.
Carga máxima	250 Ω (18...19 V); 300 Ω (19...32 V)	Carga máxima especificada em função da tensão de operação.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão declarada para a interface.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
DeviceID default	446	Identificador padrão do dispositivo informado nos dados técnicos.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo indicado para a comunicação/processo.

Faixa, precisão e resposta
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente informado pelo fabricante; conservar a nomenclatura da ficha.
Tempo dinâmico de resposta T05 / T09	< 0,5 s / < 2 s	Tempos de resposta especificados para T05 e T09.
Retardo de prontidão	2 s	Tempo informado até a prontidão do dispositivo.

Conexão de processo e pressão
Conexão de processo	Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)	Padrão e intervalo da conexão mecânica de processo.
Comprimento de instalação EL	100 mm	Comprimento de instalação especificado.
Resistência à pressão	100 bar (10 MPa)	Limite de pressão informado para o produto.
MAWP em aplicações segundo CRN	55 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência ao vácuo informado.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP67, IP68, IP69K	Classes de proteção declaradas; observar condições e montagem conforme documentação do fabricante.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Ensaio e condição de choque especificados.
Resistência a vibrações	DIN IEC 68-2-6; 10 g (10...2000 Hz)	Ensaio e faixa de frequência de vibração especificados.
EMC	DIN EN 61000-6-2, DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.
Número de aprovação UL	K002	Número de aprovação informado nos dados técnicos.

Materiais e características da superfície
Materiais	1.4404 (aço inoxidável 316L), PEI, FKM	Materiais informados para o produto.
Material em contato com o fluido	1.4404 (aço inoxidável 316L) eletropolido	Material declarado para as superfícies em contato com o fluido.
Característica da superfície	Ra < 0,8 μm	Rugosidade superficial especificada.

Dados mecânicos e logísticos
Diâmetro	50,5 mm	Dimensão externa informada.
Comprimento total	163,4 mm	Comprimento total informado.
Invólucro	Cilíndrico	Formato indicado nos dados técnicos.
Peso	238 g	Massa indicada no dataset do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
MTTF	324 anos	Valor de MTTF informado no dataset; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Sinal analógico configurável de 4...20 mA.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18...32 V DC; consumo de corrente < 50 mA. Confirmar o esquema de ligação e a atribuição dos contatos no datasheet antes de conectar.

Processo Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852). Esta é a conexão mecânica de processo; não determina por si só a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852), até 100 bar e dentro de -50...200 °C.	✓	As dimensões de conexão, faixa de medição e resistência à pressão correspondem aos dados informados para o TA2832.
Sistema de controle com entrada analógica compatível com 4...20 mA e alimentação de 18...32 V DC.	✓	A ficha especifica saída de corrente de 4...20 mA e tensão de operação de 18...32 V DC; validar também carga máxima e esquema de conexão.
Rede IO-Link com mestre compatível com IO-Link 1.1 e COM2 (38,4 kBaud).	✓	Essas são a revisão e a taxa de transferência indicadas para a interface do transmissor.
Conexão de processo diferente de Clamp DN25...DN40 (1...1,5") ou pressão superior a 100 bar.	✗	A conexão ou a condição excede os limites especificados para este modelo; a compatibilidade não é indicada pela ficha.
Temperatura de processo abaixo de -50 °C ou acima de 200 °C.	✗	A condição está fora da faixa de medição informada.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2832 IO-Link com conexão Clamp DN25...DN40 (1...1,5"), sonda de 100 mm

Confirme que o modelo TA2832, a faixa de medição necessária e o comprimento de instalação de 100 mm correspondem ao projeto.
Verifique que a conexão de processo disponível é Clamp DN25...DN40 (1...1,5") conforme DIN 32676 (ISO 2852).
Confira no desenho dimensional as dimensões externas e o espaço necessário para montagem.
Instale a conexão de processo conforme o procedimento e os requisitos mecânicos indicados pelo fabricante; a ficha fornecida não especifica torque de aperto.
Conecte o M12 de codificação A à alimentação de 18...32 V DC e ao sistema de controle, conferindo a pinagem no datasheet antes de energizar.
Configure e valide a comunicação IO-Link ou o sinal analógico 4...20 mA e confirme que a carga está dentro do limite correspondente à tensão de operação.

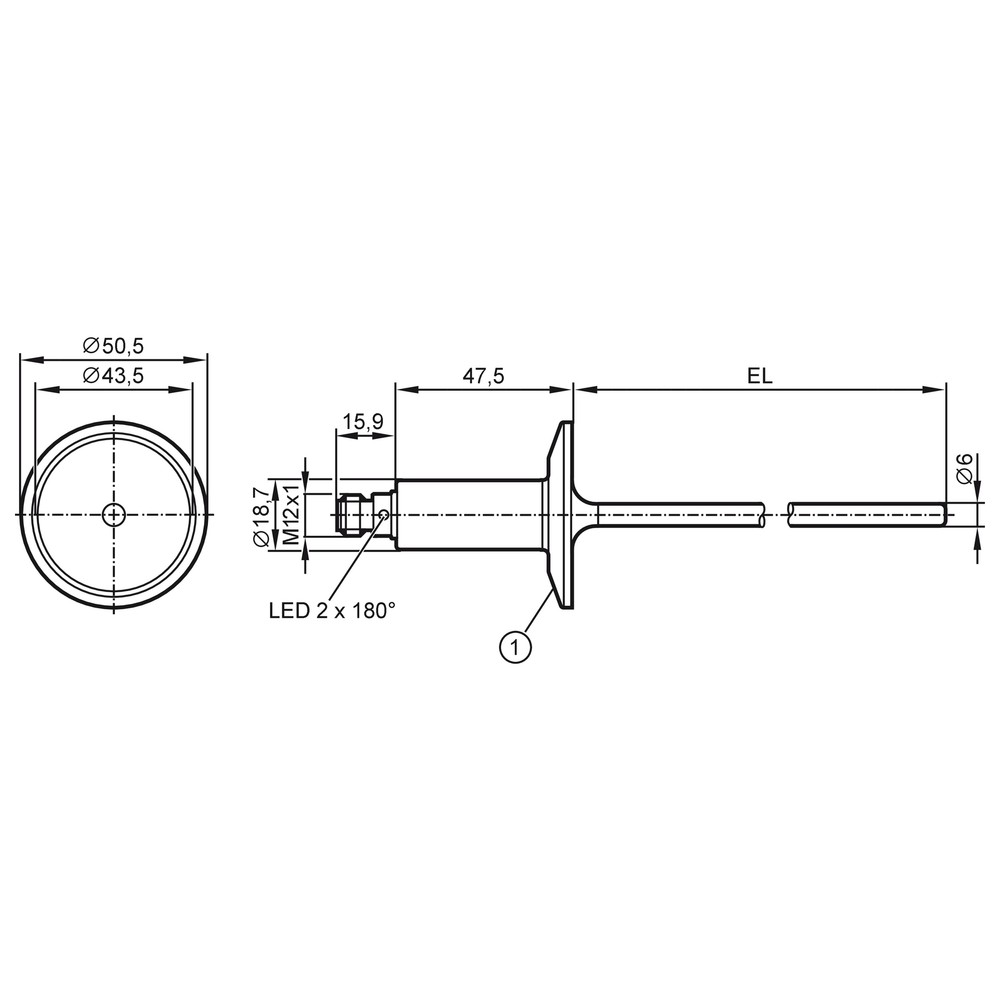

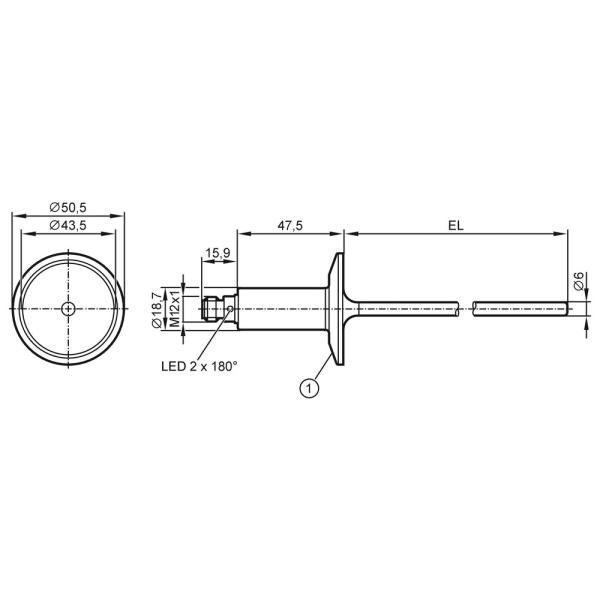

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de temperatura ou o transmissor não inicia.	Alimentação ausente, fora da faixa de 18...32 V DC ou conexão M12/pinagem incorreta.	Meça a tensão nos terminais e confira o conector, a codificação e a pinagem conforme o datasheet do TA2832.
O controlador não recebe o sinal analógico esperado.	Entrada do controlador incompatível com 4...20 mA, circuito aberto ou carga acima do limite permitido para a tensão aplicada.	Confirme que a entrada está configurada para corrente, meça o circuito e compare a carga total com os limites de 250 Ω (18...19 V) ou 300 Ω (19...32 V).
O mestre não detecta o transmissor via IO-Link.	Configuração de comunicação, cabeamento ou mestre não compatível com os parâmetros de IO-Link informados.	Verifique a ligação M12, a configuração do mestre e o suporte a IO-Link 1.1/COM2 (38,4 kBaud); consulte os dados do dispositivo no fabricante.
A leitura não corresponde à temperatura esperada do processo.	Condição de processo fora da faixa de medição, instalação inadequada ou ajuste de fábrica diferente do intervalo esperado.	Compare a temperatura de referência com a faixa -50...200 °C, confira o ajuste de fábrica 0...200 °C e valide montagem e configuração antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TA2832 em português (Datasheet) Desenho em escala TA2832 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2832 e para que serve?

É um transmissor de temperatura ifm com elemento Pt 1000, destinado ao monitoramento de temperatura em fluidos líquidos e gasosos. Oferece comunicação IO-Link e saída analógica.

Com quais conexões de processo ele é compatível?

A conexão informada é Clamp DN25...DN40 (1...1,5") conforme DIN 32676 (ISO 2852). Confirme que a conexão mecânica da instalação corresponde a esse padrão e intervalo.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo fornecido.

Posso usar em uma conexão roscada ou em outro tamanho de Clamp?

A ficha especifica conexão Clamp DN25...DN40 (1...1,5") e não declara compatibilidade com conexão roscada ou outros tamanhos. Não presuma adaptação mecânica sem validação do fabricante.

Ele pode medir temperaturas acima de 200 °C ou abaixo de -50 °C?

Não: a faixa de medição especificada é de -50 a 200 °C. Para condições fora desse intervalo, selecione um instrumento cuja ficha cubra a temperatura requerida.

O sinal analógico aparece zerado ou fora do esperado; o que verifico antes de trocar?

Confira a alimentação de 18...32 V DC, o cabeamento e se a entrada do controlador está configurada para 4...20 mA. Verifique também a carga do circuito em relação à tensão aplicada.

O IO-Link não reconhece o sensor; qual é a primeira verificação?

Confirme a ligação M12 e verifique se o mestre está configurado para IO-Link 1.1 e COM2 (38,4 kBaud). Consulte a documentação do fabricante para parâmetros e identificação do dispositivo.

Devo escolher este modelo ou um transmissor sem IO-Link?

Escolha o TA2832 se sua instalação puder utilizar IO-Link ou a saída 4...20 mA e atender à conexão Clamp e aos limites de processo especificados. Se precisar de outra interface ou conexão, compare com a ficha do modelo alternativo.

Como faço a instalação elétrica sem errar a pinagem?

Use a conexão M12 de codificação A e consulte o esquema de ligação do datasheet antes de conectar. A ficha resumida não informa a atribuição dos contatos, portanto não deduza a pinagem.

Como confirmar se o comprimento de instalação serve na minha linha?

Compare o comprimento de instalação informado de 100 mm com o espaço e a geometria previstos na linha. Use o desenho dimensional do fabricante para verificar as dimensões externas antes da montagem.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura de resistência de platina com valor nominal de 1000 Ω a 0 °C, conforme a identificação do tipo de elemento.

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud.)

Clamp

Tipo de conexão mecânica de processo usado para acoplar o transmissor à linha. (Ref.: DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852).)

4...20 mA

Sinal analógico de corrente especificado como saída do transmissor. (Ref.: carga máxima de 250 Ω em 18...19 V e 300 Ω em 19...32 V.)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,8 μm.)
