R$ 2.247,12
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2812
- EAN: 4021179289580
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-50...mais

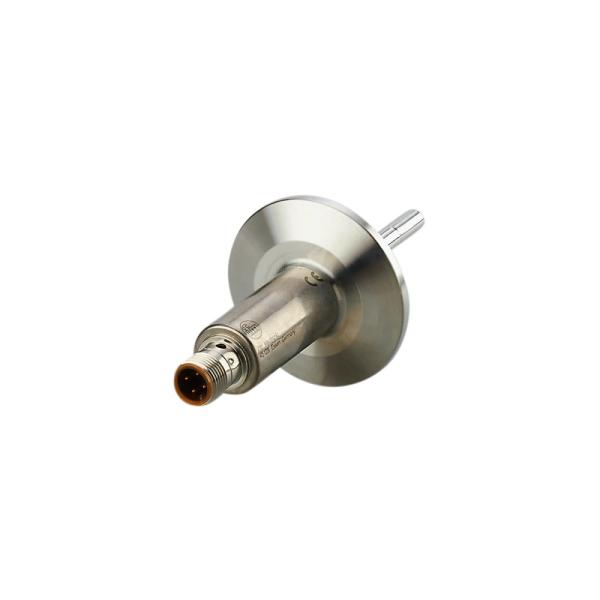

Saiba mais sobre: "TA2812 IFM - Transm. Temp. ifm Monitoramento IO-Link Clamp DN25-40 -50/200C"
Destaques do Produto
Faixa de medição
-50 a 200 °C
Conexão de processo
Clamp DN25–DN40
Sinal
Analógico 4–20 mA e IO-Link
Elemento de medição
Pt 1000, classe A
Conexão elétrica
M12, codificação A, 4 contatos
Alimentação
18–32 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

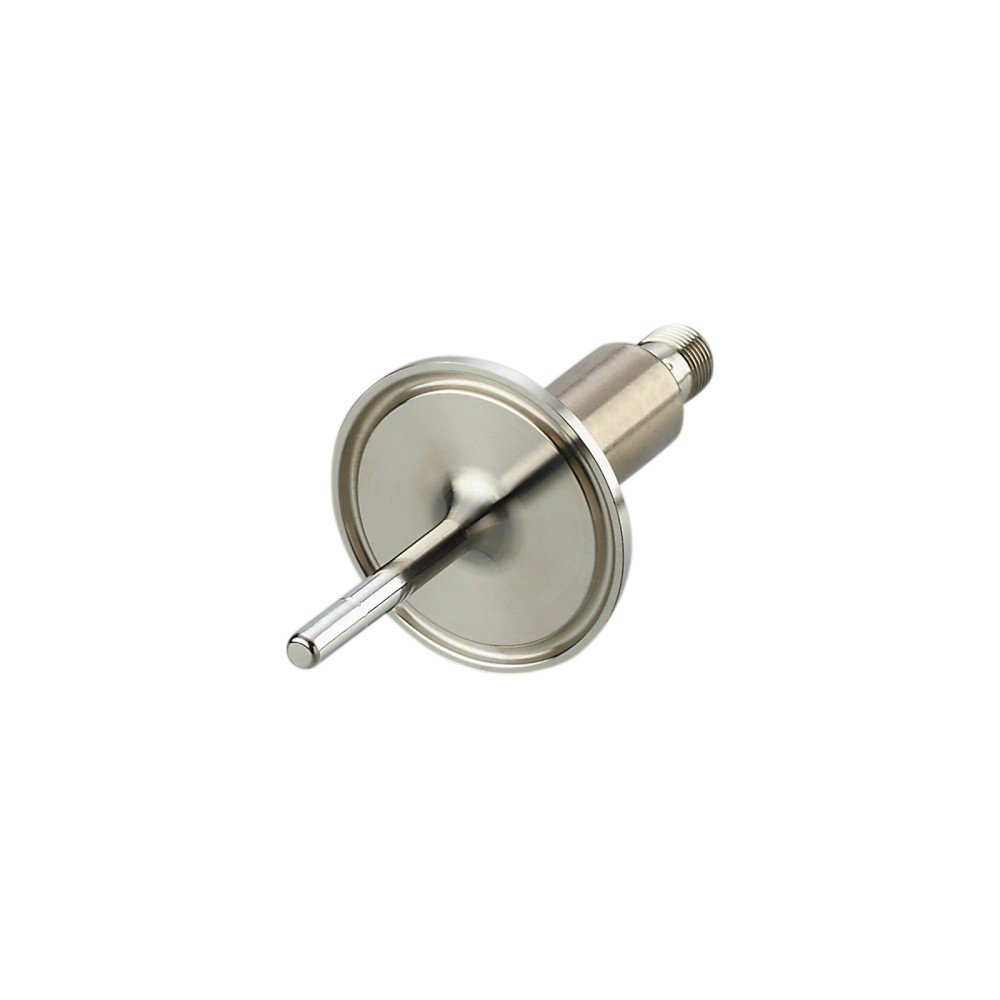

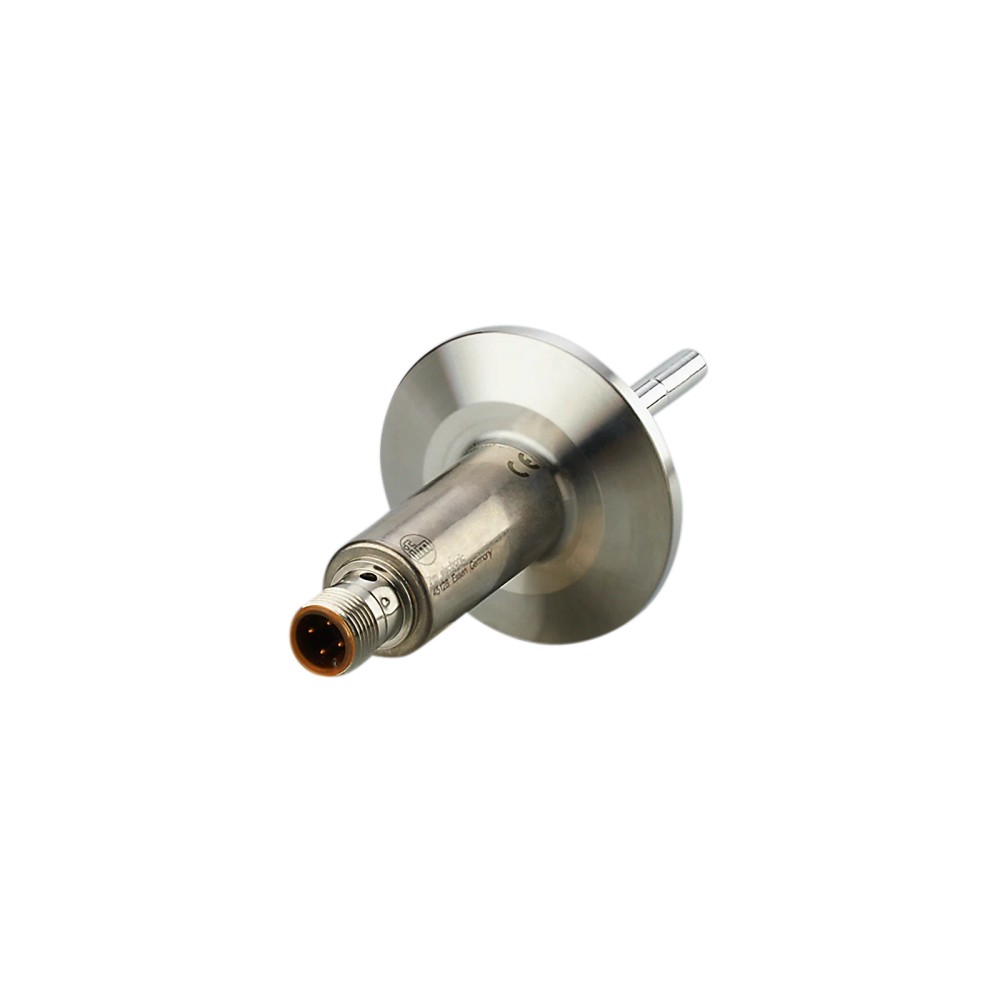

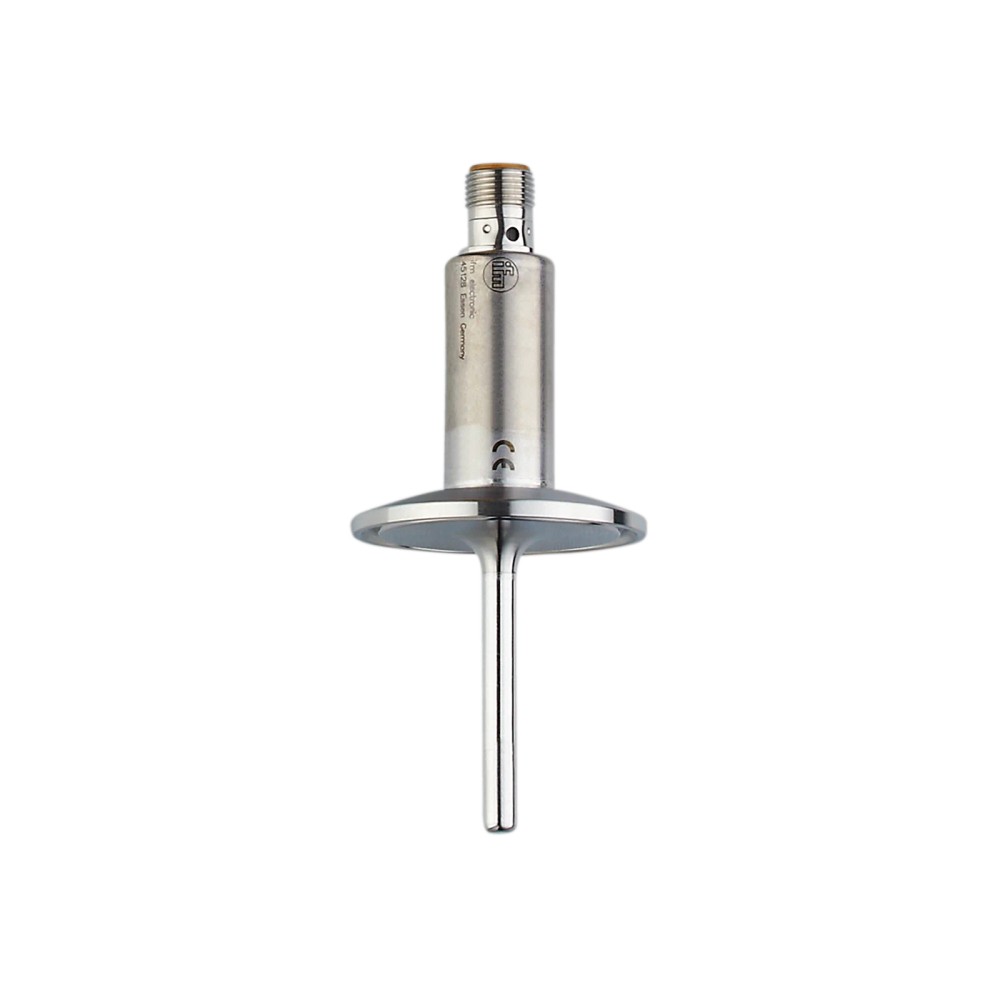

Sobre o Transmissor de temperatura ifm TA2812 IO-Link, Pt 1000, Clamp DN25–DN40, -50 a 200 °C
O ifm TA2812 é um transmissor de temperatura para medir a temperatura de fluidos em processos industriais. Utiliza elemento Pt 1000 classe A e oferece faixa de medição de -50 a 200 °C, com saída analógica de 4–20 mA e comunicação IO-Link. A conexão de processo é Clamp DN25–DN40 conforme DIN 32676 (ISO 2852), e a conexão elétrica é M12.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Transmissor de temperatura |
| Elemento sensor | 1 x Pt 1000, classe A conforme DIN EN 60751 |
| Faixa de medição | -50 a 200 °C |
| Ajuste de fábrica | 0 a 200 °C |
| Saídas | Analógica 4–20 mA e IO-Link |
| Conexão de processo | Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852) |
| Comprimento de instalação | 50 mm |
| Pressão nominal informada | 100 bar / 10 MPa |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Alimentação | 18–32 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em linhas de processo com conexão Clamp DN25–DN40 compatível com DIN 32676 (ISO 2852).
- Aplicações cujo intervalo de medição requerido esteja entre -50 e 200 °C e sejam compatíveis com Pt 1000.
- Sistemas que aceitem sinal analógico de 4–20 mA ou comunicação IO-Link e alimentação de 18–32 V DC.
- Aplicações com fluidos líquidos ou gasosos, observando os limites de temperatura, pressão e condições ambientais especificados.
⚠ Considere outro se precisa de:
- Não selecionar quando a conexão de processo requerida não for Clamp DN25–DN40 conforme DIN 32676 (ISO 2852), sem confirmar a existência de adaptador compatível.
- Não selecionar para medições fora da faixa especificada de -50 a 200 °C.
- Não conectar a uma alimentação fora de 18–32 V DC.
- A ficha não permite afirmar compatibilidade com materiais, fluidos ou protocolos além dos explicitamente informados; confirme com o fabricante quando houver requisito especial.
APLICAÇÕES E USO
- Uso documentado: medição de temperatura de fluidos líquidos ou gasosos em processo, respeitando a faixa de -50 a 200 °C, a conexão Clamp especificada e os limites de pressão declarados.
- Possibilidade de aplicação: monitoramento em linhas sanitárias ou de processo que utilizem Clamp DN25–DN40 conforme DIN 32676 (ISO 2852); confirme requisitos de processo e compatibilidade química com o fabricante, pois a ficha não define uma lista de fluidos compatíveis.
- Em ambientes com temperatura da substância elevada, observar os limites de temperatura ambiente especificados: a ficha informa -25 a 60 °C para as condições indicadas abaixo de 160 °C e abaixo de 200 °C de temperatura da substância.
- Para integração em automação, a ficha informa saída 4–20 mA e IO-Link; a seleção entre sinais deve considerar a entrada disponível no sistema de controle.
COMO ESCOLHER
Antes de comprar o Transmissor de temperatura ifm TA2812 IO-Link, Pt 1000, Clamp DN25–DN40, -50 a 200 °C, verifique estes pontos:
Escolha o TA2812 quando
A aplicação exigir medição por Pt 1000 classe A, faixa de -50 a 200 °C, instalação de 50 mm e conexão Clamp DN25–DN40 conforme DIN 32676 (ISO 2852), com saída de 4–20 mA e/ou IO-Link.
Verifique outra configuração quando
A conexão mecânica da linha, o comprimento de instalação, a faixa de temperatura, a alimentação ou a interface de sinal exigidos forem diferentes dos dados especificados para este modelo. Confirme a configuração necessária no datasheet ou com o fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do dispositivo. |
| Modelo | TA2812 | Referência do produto. |
| Marca | ifm | Fabricante informado. |
| Fluidos indicados | Fluidos líquidos e gasosos | Substâncias indicadas na ficha; validar a adequação às condições específicas do processo. |
| Elemento sensor e medição | ||
|---|---|---|
| Elemento de medição | 1 x Pt 1000 | Elemento sensor especificado. |
| Classe do elemento | Classe A, conforme DIN EN 60751 | Classificação e referência normativa do elemento de medição. |
| Alcance de medição | -50 a 200 °C | Limites da faixa especificada. |
| Ajuste de fábrica | 0 a 200 °C | Configuração de fábrica; diferente do alcance total de medição. |
| Comprimento da sonda | 50 mm | Comprimento informado para a sonda. |
| Comprimento de instalação EL | 50 mm | Comprimento de instalação informado. |
| Diâmetro da sonda | 6 mm | Dimensão da sonda. |
| Conexão de processo e materiais | ||
|---|---|---|
| Conexão de processo | Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852) | Tipo, dimensão e referência normativa da conexão. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L), eletropolido | Material indicado para as partes em contato com o fluido. |
| Outros materiais informados | PEI e FKM | Materiais de construção listados na ficha; a ficha não detalha a função de cada material. |
| Característica da superfície | Ra < 0,8 µm | Rugosidade superficial especificada. |
| Resistência à pressão | 100 bar / 10 MPa | Valor de resistência à pressão declarado. |
| MAWP em aplicações segundo CRN | 55 bar | Limite informado especificamente para aplicações segundo CRN. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência ao vácuo declarado. |
| Dados elétricos | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Tipo de conector e configuração informados. |
| Tensão de operação | 18–32 V DC | Faixa de alimentação; classificada como supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo máximo informado. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção declarado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção declarado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado. |
| Carga máxima da saída | 250 Ω com 18–19 V; 300 Ω com 19–32 V | Limite de carga informado em função da tensão de alimentação. |
| Saídas e desempenho | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link, configuráveis | Tipos de sinal informados. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente da saída analógica | 4–20 mA | Faixa do sinal analógico de corrente. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) | Expressão de precisão conforme ficha; manter a interpretação e unidade conforme o datasheet. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo informado para o ciclo do processo. |
| Resposta e estabilidade | ||
|---|---|---|
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Tempos de resposta conforme os parâmetros T05 e T09. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão. |
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C. |
| Interfaces | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de comunicação especificados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| DeviceID suportado | Modo de operação default: DeviceID 446 | Identificador informado para o modo default. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C; abaixo de 160 °C de temperatura da substância: -25 a 60 °C; abaixo de 200 °C de temperatura da substância: -25 a 60 °C | Condições ambientais informadas com dependência da temperatura da substância. |
| Temperatura de armazenamento | -40 a 100 °C | Limites de armazenamento especificados. |
| Grau de proteção | IP67, IP68 e IP69K | Graus de proteção declarados na ficha. |
| Resistência a choques | 50 g, 11 ms, DIN IEC 68-2-27 | Condição de ensaio e referência informadas. |
| Resistência a vibrações | 10 g, 10–2000 Hz, DIN IEC 68-2-6 | Condição de ensaio e referência informadas. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas de compatibilidade eletromagnética listadas. |
| Dados mecânicos e identificação | ||
|---|---|---|

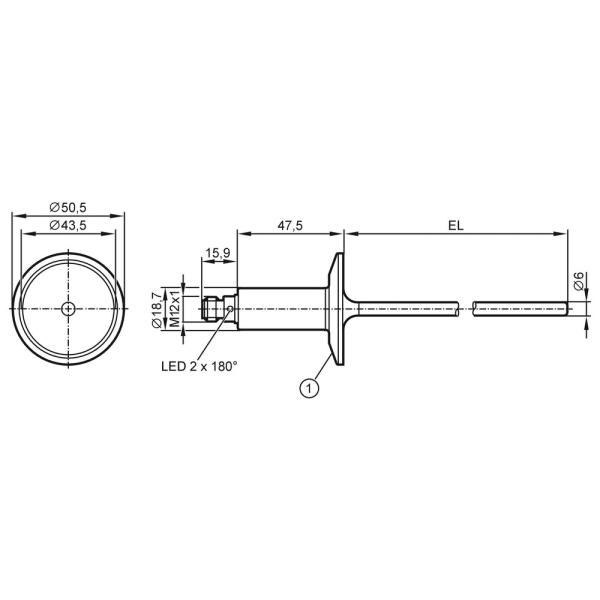

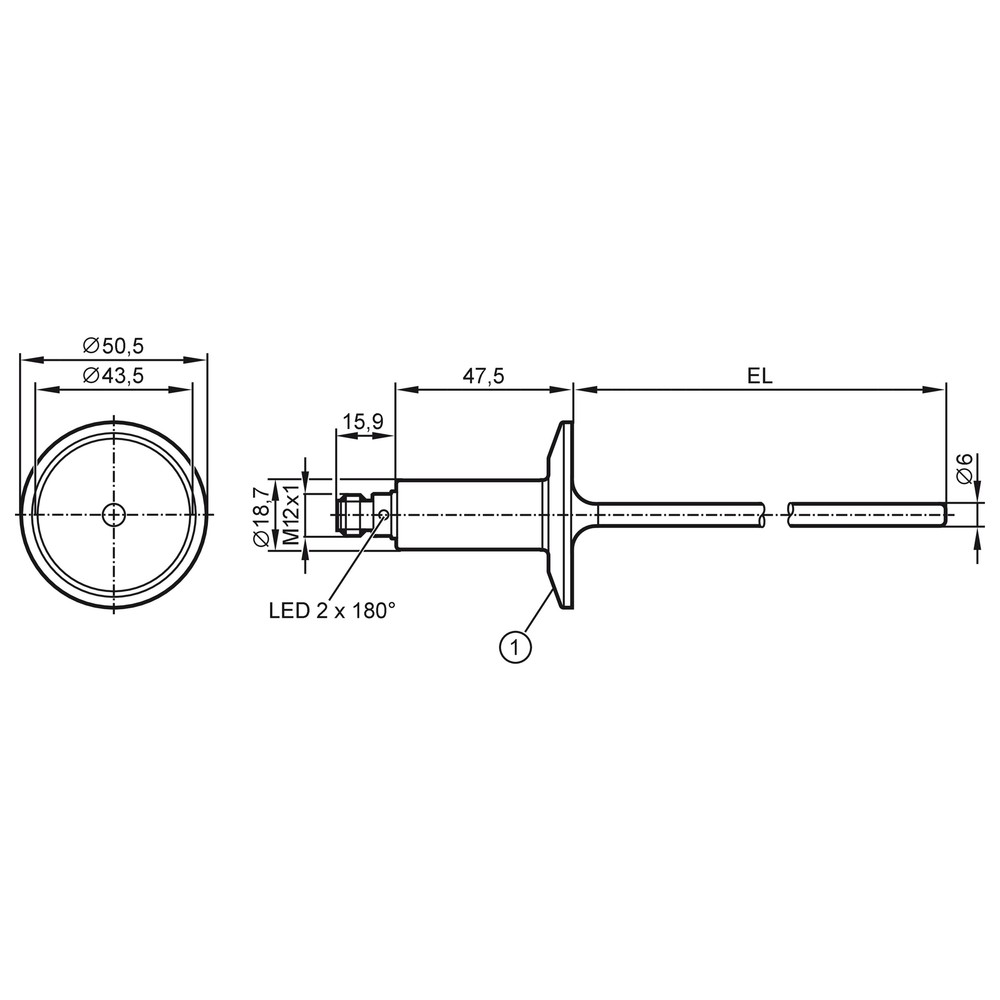

| Dimensões externas | Ø 50,5 mm; comprimento 113,4 mm | Dimensões informadas na ficha. |
| Invólucro | Cilíndrico | Formato do invólucro. |
| Peso | 229,6 g | Valor de peso informado no conjunto de dados. |
| Número de aprovação UL | K002 | Número de aprovação listado. |
| MTTF | 232 anos | Valor de MTTF informado na ficha; não representa prazo de garantia. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, COM2 (38,4 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Saída analógica de corrente 4–20 mA.
Conexões
Elétrica
1 x M12, codificação A, 4 contatos. Alimentação de 18–32 V DC. Saída analógica 4–20 mA e comunicação IO-Link; consulte o datasheet para atribuição de contatos e detalhes de ligação.
Processo
Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852). Comprimento de instalação de 50 mm.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Linha com conexão Clamp DN25–DN40 conforme DIN 32676 (ISO 2852), temperatura medida entre -50 e 200 °C e alimentação de 18–32 V DC. | ✓ | As dimensões de conexão, faixa de medição e alimentação estão dentro das especificações informadas. |
| Sistema de controle que recebe sinal analógico de corrente 4–20 mA. | ✓ | O transmissor dispõe de uma saída analógica de corrente de 4–20 mA. |
| Sistema com mestre IO-Link compatível com revisão 1.1 e comunicação COM2. | ✓ | A ficha informa IO-Link revisão 1.1 e transferência COM2 a 38,4 kBaud. |
| Processo que exige temperatura medida abaixo de -50 °C ou acima de 200 °C. | ✗ | A condição está fora da faixa de medição especificada. |
| Montagem em conexão de processo diferente de Clamp DN25–DN40. | ✗ | A conexão declarada para o modelo é Clamp DN25–DN40; não há informação de adaptadores compatíveis. |
| Alimentação inferior a 18 V DC ou superior a 32 V DC. | ✗ | A faixa de alimentação especificada é 18–32 V DC. |
INSTALAÇÃO
Como instalar o Transmissor de temperatura ifm TA2812 IO-Link, Pt 1000, Clamp DN25–DN40, -50 a 200 °C
- Confirme que a conexão da linha é Clamp DN25–DN40 conforme DIN 32676 (ISO 2852) e que o comprimento de instalação de 50 mm atende ao ponto de medição.
- Verifique se a faixa de processo está dentro de -50 a 200 °C e se as condições de pressão e temperatura ambiente respeitam os limites declarados.
- Instale o transmissor na conexão de processo compatível, seguindo os procedimentos mecânicos e de vedação aplicáveis ao conjunto Clamp; os detalhes de torque não constam nos dados fornecidos.
- Conecte o cabo compatível ao conector M12, codificação A, 4 contatos, e confira no datasheet a atribuição dos pinos antes de energizar.
- Alimente o dispositivo com tensão contínua dentro de 18–32 V DC e confirme a carga permitida se utilizar a saída analógica 4–20 mA.
- Configure e valide a leitura no sistema de controle, usando 4–20 mA ou IO-Link conforme a arquitetura instalada; confirme escala e parâmetros no datasheet ou na documentação do fabricante.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sistema não registra sinal de temperatura. | Ausência ou incompatibilidade da alimentação, falha de conexão M12 ou configuração incorreta da entrada do controlador. | Meça a alimentação no conector e confirme que está entre 18 e 32 V DC; verifique a conexão M12 e se a entrada está configurada para o sinal utilizado. |
| A corrente analógica fica fora de 4–20 mA ou não acompanha a temperatura. | Carga conectada acima do limite permitido para a tensão de alimentação, ligação incorreta ou escala/configuração incompatível no sistema de controle. | Confira a carga do circuito e compare-a com os limites de 250 Ω em 18–19 V ou 300 Ω em 19–32 V; revise a ligação e a parametrização da entrada. |
| O mestre não estabelece comunicação IO-Link. | Incompatibilidade de configuração do canal, ligação elétrica incorreta ou parâmetros de comunicação diferentes dos informados para o dispositivo. | Confirme a conexão M12, a alimentação e a configuração do mestre para IO-Link revisão 1.1, COM2 a 38,4 kBaud; verifique o DeviceID default 446. |
| A leitura apresenta desvio em relação à medição de referência. | Condição de processo fora da faixa especificada, configuração de escala inadequada ou instalação que não representa corretamente o ponto de medição. | Compare a temperatura do processo com a faixa de -50 a 200 °C, revise a escala configurada e confirme o comprimento de instalação e a posição do sensor. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2812 e para quem serve?
É um transmissor de temperatura para processos com sensor Pt 1000 classe A. Atende sistemas que usem Clamp DN25–DN40 e aceitem saída 4–20 mA ou IO-Link.
O que vem junto com o produto?
A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Cabos e demais itens não devem ser presumidos como inclusos.
O TA2812 funciona com qualquer conexão Clamp?
Não é possível afirmar compatibilidade com qualquer Clamp: a conexão especificada é DN25–DN40 (1–1,5 pol.) conforme DIN 32676 (ISO 2852). Verifique a norma e as dimensões da conexão da instalação.
Posso usar o transmissor fora da faixa de -50 a 200 °C?
A faixa de medição especificada é de -50 a 200 °C. A ficha não valida operação de medição fora desses limites.
O que verificar se não aparece leitura no controlador?
Verifique primeiro a alimentação de 18–32 V DC, a conexão M12 e a entrada configurada para o tipo de sinal usado. Se a integração for IO-Link, confira também a configuração do canal no mestre.
Por que a corrente pode não chegar ao valor esperado?
Uma causa possível é exceder a carga permitida da saída: 250 Ω com alimentação de 18–19 V ou 300 Ω com 19–32 V. Confira também a ligação e a escala configurada no controlador.
Devo escolher o TA2812 ou um sensor sem IO-Link?
Escolha o TA2812 se o sistema puder utilizar saída 4–20 mA e/ou comunicação IO-Link. Se a instalação exigir outro tipo de sinal ou outra conexão de processo, compare a especificação necessária com o datasheet de outro modelo.
É melhor comprar o sensor avulso ou um kit?
A ficha identifica uma peça por embalagem e não informa um kit nem acessórios incluídos. Se a instalação exigir cabos ou componentes adicionais, confirme os itens necessários e adquira-os separadamente conforme a configuração do sistema.
Que cuidados devo tomar na instalação elétrica?
Use conexão M12, codificação A, 4 contatos, e alimentação de 18–32 V DC. Consulte o datasheet para a atribuição dos pinos antes da ligação, pois ela não está detalhada nos dados fornecidos.
O produto acompanha certificado de origem ou informação de garantia?
A ficha fornecida não especifica certificado de origem nem condições de garantia. Para confirmar esses documentos, consulte o fornecedor ou a documentação oficial do fabricante.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento resistivo de temperatura cuja resistência nominal é 1000 Ω a 0 °C; neste produto, a ficha especifica classe A.
IO-Link
Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível.
Clamp
Tipo de conexão de processo para montagem por união Clamp; dimensões e padrão devem corresponder à instalação.
4–20 mA
Faixa de corrente da saída analógica informada para transmitir o valor medido ao sistema de controle.
IP69K
Grau de proteção declarado pelo fabricante para o invólucro; a ficha lista também IP67 e IP68.
