Transmissor de Temperatura IFM TA2802 IO-Link

Pré-visualizar: TA2802 IFM - Transmissor de Temperatura ifm Monitoramento de processos IO-Link -50 a 200°C

TA2802 IFM - Transmissor de Temperatura ifm Monitoramento de processos IO-Link -50 a 200°C

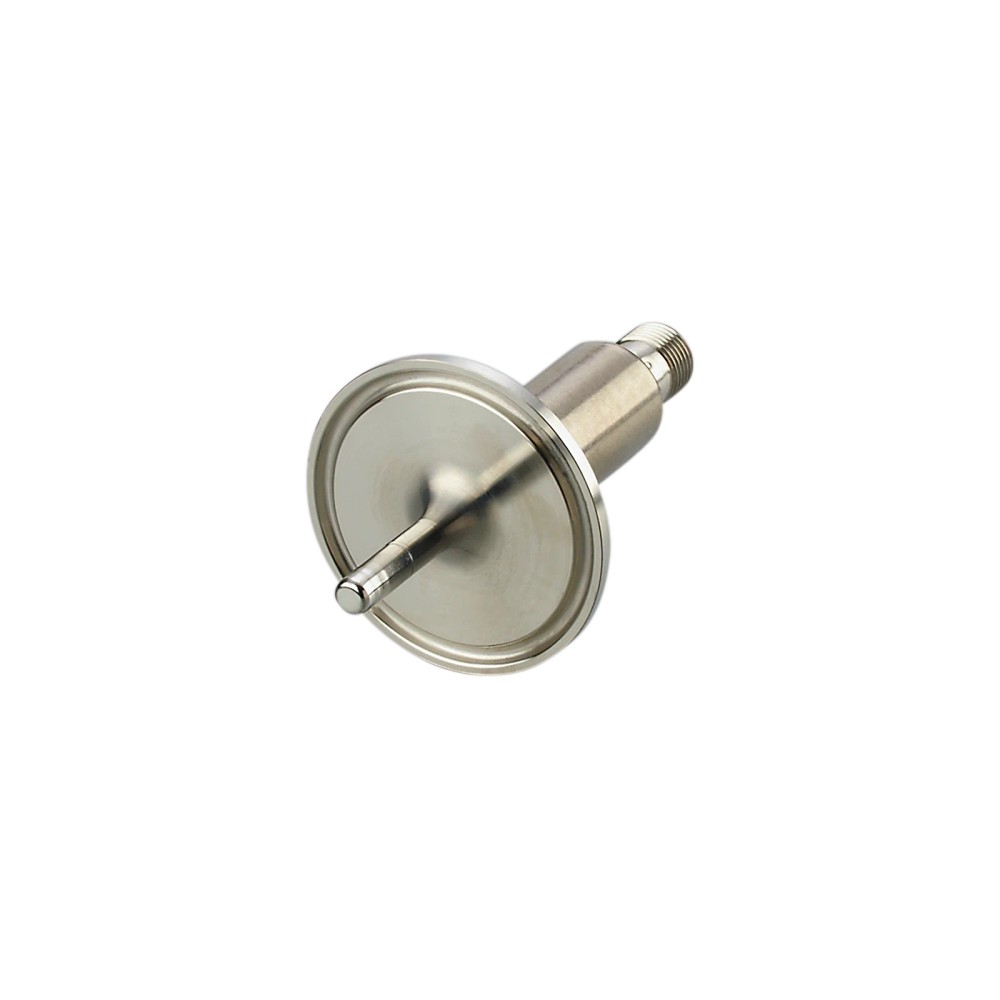

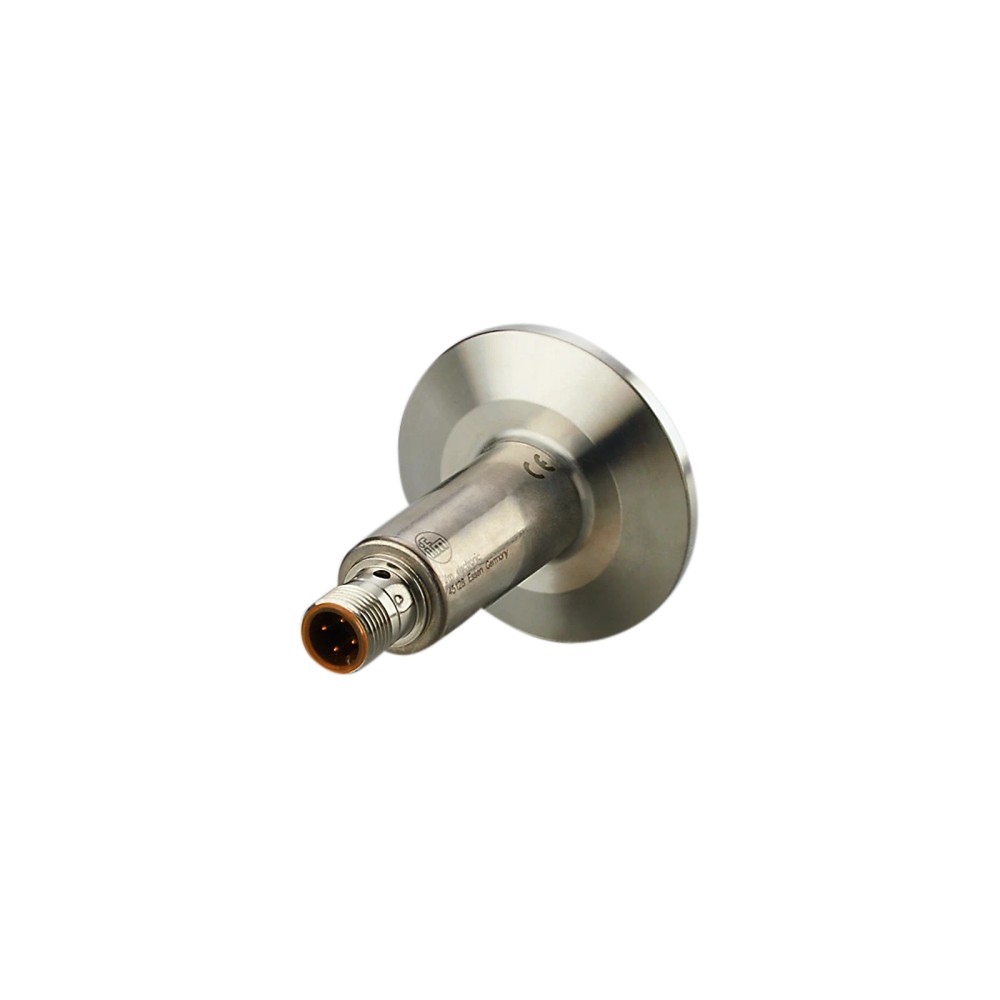

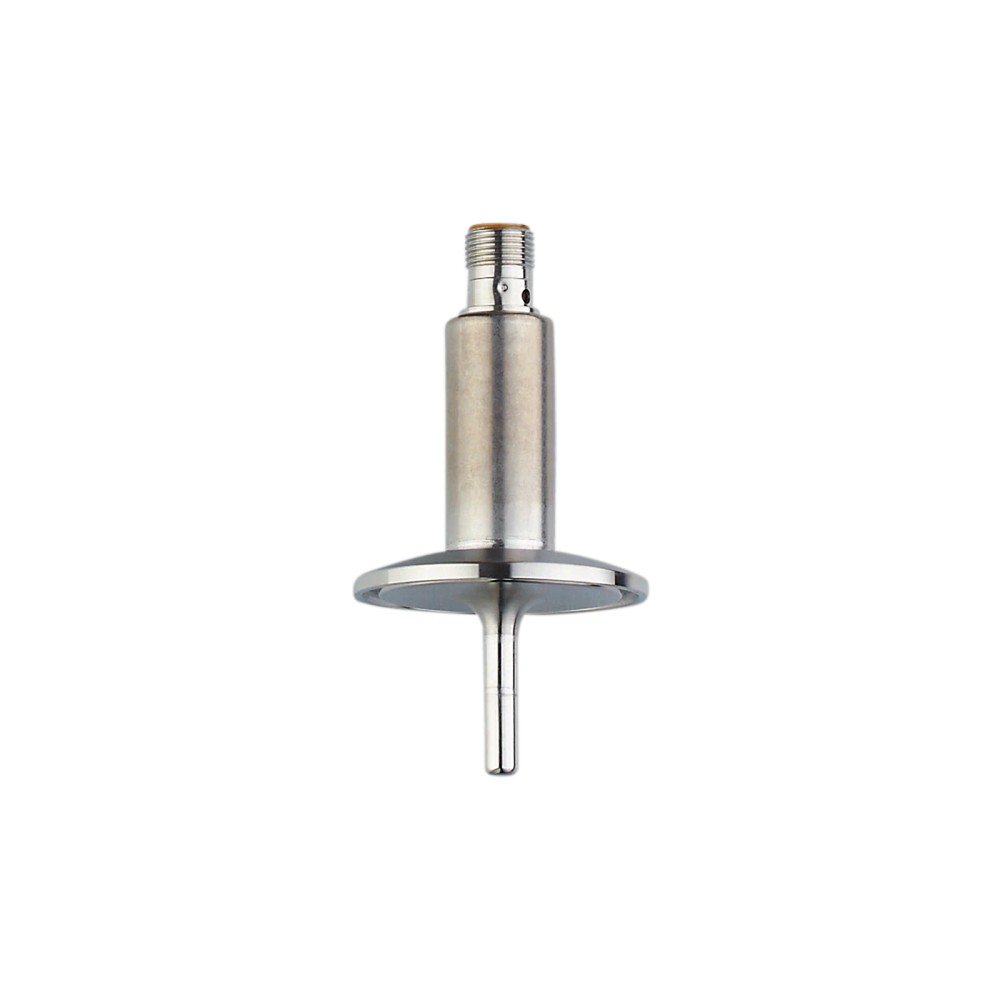

Imagem meramente ilustrativa

R$ 2.230,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2802
EAN: 4021179283595
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TA2802 IFM - Transmissor de Temperatura ifm Monitoramento de processos IO-Link -50 a 200°C"

Destaques do Produto

Faixa de temperatura

-50...200 °C

Conexão de processo

Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852)

Saída

4...20 mA analógica e IO-Link, configuráveis

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima indicada

100 bar / 10 MPa

Comprimento de instalação

30 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2802 IO-Link, -50 a 200 °C, Clamp DN25...DN40

O ifm TA2802 é um transmissor de temperatura para medição em processos, com elemento Pt 1000 classe A e comprimento de instalação de 30 mm. Oferece faixa de medição de -50 a 200 °C, saída analógica configurável de 4...20 mA e comunicação IO-Link. Sua conexão de processo é Clamp DN25...DN40, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TA2802
Faixa de medição	-50...200 °C
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Sinal de saída	Analógico 4...20 mA; IO-Link, configuráveis
Conexão de processo	Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852)
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação	30 mm
Resistência à pressão	100 bar / 10 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), eletropolido
Grau de proteção	IP 67; IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos com conexão Clamp DN25...DN40 compatível com DIN 32676 (ISO 2852), quando a medição requerida estiver entre -50 e 200 °C.
Instalações que utilizem entrada analógica 4...20 mA ou comunicação IO-Link compatível e conexão elétrica M12 codificação A.
Aplicações em contato com fluidos líquidos ou gasosos, respeitando limites de pressão, temperatura e materiais informados pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações cuja faixa de medição necessária ultrapasse -50...200 °C.
Instalações que exijam conexão de processo diferente de Clamp DN25...DN40 sem adaptador ou interface compatível, cuja compatibilidade não está especificada na ficha.
Aplicações que exijam sinal de saída diferente de 4...20 mA ou IO-Link, sem interface compatível.

APLICAÇÕES E USO

Uso declarado: medição de temperatura em processos com fluidos líquidos ou gasosos, por meio do sensor Pt 1000 e conexão Clamp compatível.
Cenário condicionado à compatibilidade: monitoramento em sistema com entrada analógica 4...20 mA ou mestre IO-Link adequado, respeitando alimentação, carga máxima, faixa de processo e pressão especificadas.
A ficha lista certificações relacionadas a aplicações de contato com alimentos e higiene, incluindo EC 1935/2004, EHEDG Certified e FDA; confirme a adequação da instalação e os requisitos normativos do processo com a documentação do fabricante.
A faixa de medição do processo é -50...200 °C; a faixa de temperatura do dispositivo informada é -25...80 °C. Consulte o datasheet para avaliar as condições ambientais e de montagem.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2802 IO-Link, -50 a 200 °C, Clamp DN25...DN40, verifique estes pontos:

Escolha o TA2802 quando

A conexão Clamp DN25...DN40 conforme DIN 32676 (ISO 2852), a faixa de medição de -50...200 °C e a instalação de 30 mm atenderem ao processo, e o sistema aceitar 4...20 mA ou IO-Link.

Avalie outra configuração quando

A faixa de temperatura exigida estiver fora de -50...200 °C, a conexão mecânica não corresponder a Clamp DN25...DN40 ou o sistema de controle não aceitar as saídas disponíveis. Confirme a interface e os limites do processo no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Categoria funcional declarada para o TA2802.
Marca e modelo	ifm TA2802	Identificação do fabricante e do modelo.
Fluidos indicados	Fluidos líquidos e gasosos	Tipo de meio informado na ficha.

Elemento sensor e faixa de medição
Elemento de medição	1 x Pt 1000	Elemento sensor especificado.
Norma e classe do sensor	DIN EN 60751, classe A	Referência normativa e classe declaradas para o Pt 1000.
Alcance de medição	-50...200 °C	Limites declarados da faixa de medição.
Ajuste de fábrica	0...200 °C	Configuração inicial informada; distinta da faixa de medição total.
Resolução da saída analógica	0,04 K	Resolução especificada para a saída analógica.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.

Saídas e carga
Sinais de saída	Sinal analógico e IO-Link, configuráveis	Modos de saída indicados na ficha.
Saída analógica	4...20 mA	Tipo e faixa de corrente especificados.
Quantidade de saídas analógicas	1	Quantidade informada.
Carga máxima	250 Ω (18...19 V); 300 Ω (19...32 V)	Limites de carga conforme a faixa de tensão de alimentação indicada.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS)	Valor de precisão conforme a notação fornecida na ficha; consultar datasheet para interpretação dos termos e condições.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão indicada para a comunicação.
Transferência IO-Link	COM2 (38,4 kBaud)	Taxa de transferência especificada.
Perfil de sensor	SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
Tempo mínimo de ciclo de processo	2,3 ms	Tempo mínimo especificado para o ciclo de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Configuração do conector declarada.

Tempos de resposta
Retardo de prontidão	2 s	Tempo de prontidão informado.
Tempo dinâmico de resposta T05/T09	< 0,5 s / < 2 s	Tempos declarados para os pontos T05 e T09.

Pressão e vácuo
Resistência à pressão	100 bar / 10 MPa	Valor de resistência à pressão informado; observar condições e limites do fabricante.
MAWP CRN	55 bar	Valor declarado na ficha para MAWP CRN.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Limite de vácuo informado.

Dados mecânicos e conexão de processo
Conexão de processo	Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852)	Interface mecânica declarada para montagem no processo.
Comprimento de instalação	30 mm	Comprimento de instalação especificado.
Comprimento da sonda	30 mm	Comprimento da sonda declarado.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões do invólucro	Ø 50,5 / L = 93,4 mm	Dimensões gerais listadas na ficha.
Formato do invólucro	Cilíndrico	Formato declarado.
Peso	228,5 g	Massa informada para o produto.
Materiais	1.4404 (aço inoxidável/316L), PEI e FKM	Materiais indicados na ficha.
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), eletropolido	Material e acabamento declarados para as partes em contato com o fluido.
Rugosidade superficial	Ra < 0,8 μm	Característica superficial informada.

Proteção e resistência ambiental
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção declarados; condições de ensaio devem ser consultadas no datasheet.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento informados.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição e referência de ensaio de choque declaradas.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10...2000 Hz)	Condição e referência de ensaio de vibração declaradas.
Coeficiente de temperatura	0,1 % de duração / 10 K	Valor transcrito conforme a ficha; conferir a definição no datasheet.
Temperatura de operação	-25...80 °C	Faixa de temperatura listada para o dispositivo; não confundir com a faixa de medição do processo.

Certificações e conformidade
Certificações e declarações	UL K002, CE, CRN, cULus, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA, IO-Link, UKCA	Relação de certificações e declarações fornecida na ficha.
MTTF	232 anos	Valor declarado na ficha; não representa garantia de vida útil individual.
Unidade por embalagem	1 peça	Quantidade de embalagem informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); perfil SSP 0 Generic Profiled Sensor.

• Saída analógica 4...20 mA configurável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação 18...32 V DC. A saída analógica 4...20 mA admite carga máxima de 250 Ω entre 18...19 V e 300 Ω entre 19...32 V. A compatibilidade elétrica depende de alimentação, carga e interface do sistema conectado.

Processo Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852). Comprimento de instalação de 30 mm; verificar a correspondência mecânica com o conjunto de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de aquisição com 4...20 mA e alimentação dentro de 18...32 V DC	✓	A ficha informa saída analógica configurável de 4...20 mA e alimentação de 18...32 V DC; respeitar a carga máxima especificada para a tensão aplicada.
Mestre IO-Link compatível com revisão 1.1 e COM2	✓	A ficha especifica IO-Link revisão 1.1 e taxa de transferência COM2 de 38,4 kBaud.
Conjunto de processo com conexão Clamp DN25...DN40 conforme DIN 32676 (ISO 2852)	✓	A conexão de processo declarada corresponde a Clamp DN25...DN40 segundo a norma indicada.
Processo que requer medição fora de -50...200 °C	✗	A faixa de medição especificada para o TA2802 é -50...200 °C.
Instalação elétrica que exige conector diferente de M12 codificação A ou sinal distinto dos disponíveis	✗	A ficha especifica M12 codificação A, 4 contatos, com sinal analógico 4...20 mA e IO-Link; outro arranjo não está declarado como compatível.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2802 IO-Link, -50 a 200 °C, Clamp DN25...DN40

Confirme que a conexão do processo é Clamp DN25...DN40 conforme DIN 32676 (ISO 2852) e que a geometria de instalação aceita comprimento de 30 mm.
Verifique se o ponto de medição, a temperatura e a pressão de processo permanecem dentro dos limites especificados para o transmissor.
Instale o sensor no conjunto Clamp compatível, seguindo os procedimentos mecânicos e de vedação aplicáveis à instalação; a ficha não especifica torque de montagem.
Conecte o M12 codificação A, 4 contatos, com alimentação de 18...32 V DC, consultando o diagrama oficial para a atribuição dos pinos.
Configure e valide o uso de 4...20 mA ou IO-Link no sistema conectado; para 4...20 mA, respeite o limite de carga correspondente à tensão de alimentação.
Após a montagem, confirme a leitura no controlador e verifique ausência de vazamentos e estabilidade do sinal conforme os procedimentos da planta.

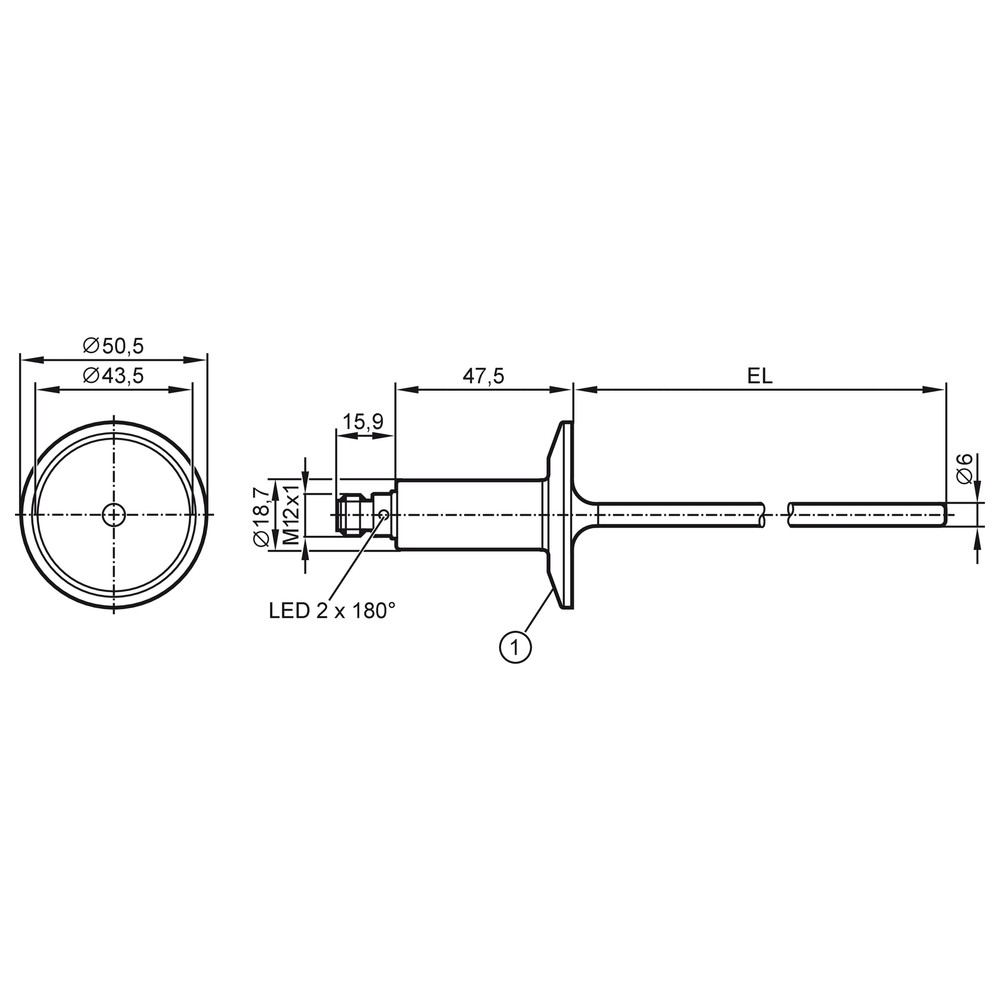

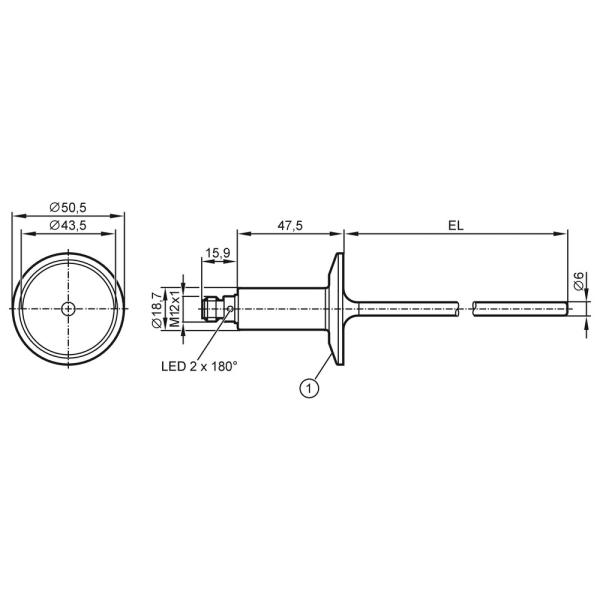

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de temperatura no controlador.	Alimentação, conexão M12 ou configuração de entrada incompatível com o sinal selecionado.	Confira a alimentação entre 18...32 V DC, o encaixe do M12 e a configuração da entrada para 4...20 mA ou IO-Link; use o esquema oficial de pinos.
Leitura analógica instável ou fora da escala esperada.	Carga do circuito acima do limite aplicável à tensão de alimentação ou configuração de saída diferente da esperada.	Confirme a configuração da saída e meça a carga total; compare com 250 Ω para 18...19 V ou 300 Ω para 19...32 V.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível com a revisão, taxa ou perfil especificados.	Verifique suporte a IO-Link 1.1, COM2 de 38,4 kBaud e perfil SSP 0 Generic Profiled Sensor, além do cabeamento M12.
A indicação não acompanha a temperatura do processo como esperado.	Instalação mecânica inadequada, conexão de processo incompatível ou condições de processo fora dos limites do sensor.	Confira a instalação Clamp, o comprimento de instalação de 30 mm e as temperaturas do processo e do ambiente em relação às faixas especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2802 em português (Datasheet) Desenho em escala TA2802 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2802 e para quem ele serve?

É um transmissor de temperatura ifm com sensor Pt 1000 e saídas analógica e IO-Link. Destina-se a processos com conexão Clamp compatível e faixa de medição de -50...200 °C.

Quais sinais e conexão elétrica ele oferece?

A ficha informa saída analógica de 4...20 mA e IO-Link, configuráveis, com conexão M12 codificação A de 4 contatos. A alimentação especificada é de 18...32 V DC.

O TA2802 serve para medir temperaturas acima de 200 °C?

Não, a faixa de medição especificada termina em 200 °C. Para temperaturas superiores, selecione um instrumento cuja faixa cubra a condição exigida.

Posso instalar este modelo em uma conexão de processo diferente de Clamp DN25...DN40?

A conexão declarada é Clamp DN25...DN40 conforme DIN 32676 (ISO 2852). A ficha não confirma compatibilidade com outras conexões; valide eventual adaptador e conjunto de montagem antes da instalação.

O sensor está ligado, mas o CLP não mostra valor: o que verifico antes de trocar?

Verifique a alimentação, a conexão M12 e se a entrada do CLP está configurada para o sinal selecionado. Para 4...20 mA, confira também a carga do circuito conforme a tensão de alimentação.

A comunicação IO-Link não funciona; o que pode estar acontecendo?

Uma possível causa é incompatibilidade de configuração do mestre ou da comunicação. Confirme suporte a IO-Link 1.1, COM2 de 38,4 kBaud e perfil SSP 0 Generic Profiled Sensor.

Devo comprar o TA2802 ou um transmissor sem IO-Link?

Escolha o TA2802 se o sistema aceitar IO-Link ou a saída analógica 4...20 mA e se a faixa e a conexão de processo forem compatíveis. Se o sistema exigir outro sinal ou protocolo, verifique um modelo que ofereça essa interface.

O produto acompanha cabo ou acessórios?

A ficha do anúncio não informa acessórios incluídos; portanto, não é possível confirmar o fornecimento de cabo ou outros itens além do transmissor.

Que cuidados devo ter na instalação?

Confirme a compatibilidade do Clamp, a profundidade de instalação e as condições de temperatura e pressão do processo. Faça as ligações elétricas conforme o esquema oficial e respeite os limites de carga da saída analógica.

Como identifico a causa se a leitura de temperatura parecer incorreta?

Compare a condição do processo com a faixa de medição e confira montagem, configuração da saída e valor exibido pelo sistema de controle. A ficha não descreve um procedimento de calibração em campo; consulte o datasheet ou o fabricante para essa etapa.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de resistência de platina com valor nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um mestre compatível.

4...20 mA

Sinal analógico de corrente utilizado para transmitir a variável medida a uma entrada compatível.

Clamp

Tipo de conexão mecânica de processo que utiliza união clamp; a dimensão deve corresponder ao conjunto instalado.

Parâmetro de rugosidade média aritmética da superfície.
