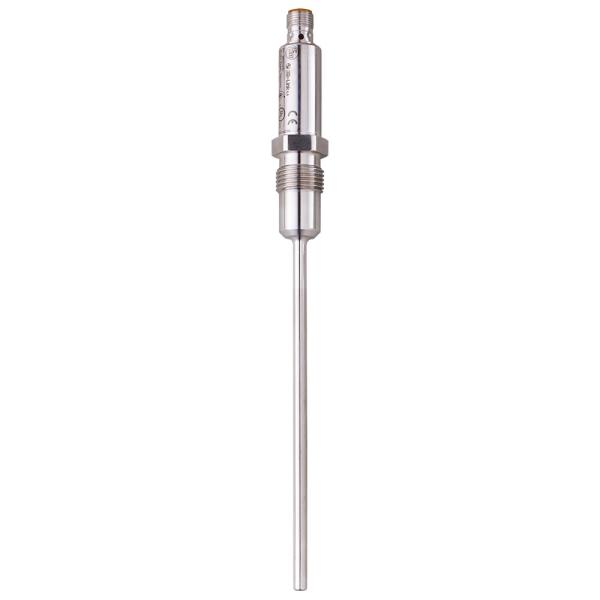

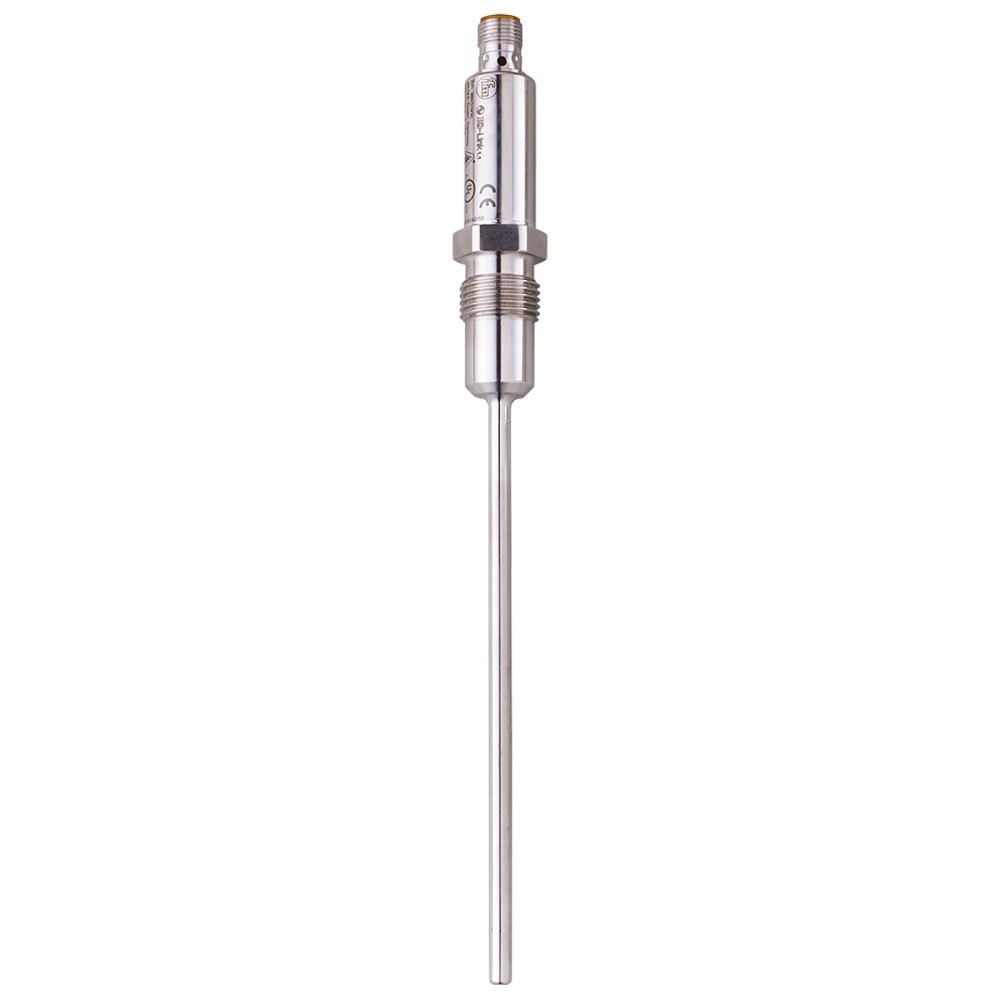

Transmissor de Temperatura IFM TA2542

Pré-visualizar: TA2542 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link Pt1000 150mm

TA2542 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link Pt1000 150mm

Imagem meramente ilustrativa

R$ 2.477,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2542
EAN: 4021179289573
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TA2542 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link Pt1000 150mm"

Destaques do Produto

Faixa de medição

-50 a 200 °C

Comprimento de instalação

150 mm

Conexão de processo

G 1/2 externa, cone de vedação

Saída

4 a 20 mA e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima indicada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2542, Pt1000, IO-Link e saída analógica, sonda de 150 mm, G 1/2

O ifm TA2542 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Possui elemento Pt1000 classe A, faixa de medição de -50 a 200 °C e sonda de 150 mm. Disponibiliza sinal analógico de 4 a 20 mA e comunicação IO-Link, com conexão de processo G 1/2 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA2542
Elemento sensor	1 x Pt1000, DIN EN 60751, classe A
Faixa de medição	-50 a 200 °C
Ajuste de fábrica	0 a 200 °C
Comprimento de instalação	150 mm
Saída	Analógica 4 a 20 mA; IO-Link
Conexão de processo	G 1/2 externa, cone de vedação
Conexão elétrica	M12, codificação A, 4 contatos
Resistência à pressão	160 bar
Grau de proteção	IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 200 °C, em instalações com conexão de processo G 1/2 externa compatível.
Aplicações que utilizem sonda com comprimento de instalação de 150 mm e pressão de processo de até 160 bar.
Sistemas que aceitem saída analógica de 4 a 20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Instalações cuja conexão de processo não seja compatível com G 1/2 externa com cone de vedação, sem adaptador adequado validado para a aplicação.
Medição fora da faixa especificada de -50 a 200 °C ou em pressão superior a 160 bar.
Aplicações que exijam comprimento de inserção diferente de 150 mm sem validação de compatibilidade geométrica.

APLICAÇÕES E USO

Uso informado pelo fabricante: medição de temperatura de fluidos líquidos e gasosos, respeitando a faixa de -50 a 200 °C, a pressão máxima especificada de 160 bar e as condições ambientais declaradas.
Possibilidade de integração em sistemas de automação que recebam sinal de corrente de 4 a 20 mA; a compatibilidade depende da entrada, alimentação e carga do circuito receptor.
Possibilidade de integração com mestre IO-Link compatível com IO-Link 1.1 e COM2 a 38,4 kBaud; verificar configuração e dados do sistema antes da instalação.
A escolha para uma aplicação específica depende também da compatibilidade da rosca G 1/2 com cone de vedação, do comprimento de inserção de 150 mm e dos materiais expostos ao fluido.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2542, Pt1000, IO-Link e saída analógica, sonda de 150 mm, G 1/2, verifique estes pontos:

Escolha o TA2542 quando

A aplicação exigir medição de temperatura de fluidos entre -50 e 200 °C, montagem por conexão G 1/2 externa com cone de vedação, inserção de 150 mm e disponibilidade de sinal 4 a 20 mA ou IO-Link.

Avalie outra configuração quando

O processo exigir faixa de temperatura, comprimento de inserção, conexão mecânica ou pressão diferentes dos valores especificados. Confirme no datasheet do fabricante se outra versão atende aos requisitos; a ficha disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do dispositivo.
Modelo	TA2542	Identificação do fabricante.
Fluidos indicados	Fluidos líquidos e gasosos	Meios de processo informados na ficha.
Elemento de medição	1 x Pt1000, conforme DIN EN 60751, classe A	Elemento sensor e referência de classe declarados.

Faixa de medição e desempenho
Faixa de medição	-50 a 200 °C	Limites declarados para medição.
Ajuste de fábrica	0 a 200 °C	Configuração fornecida de fábrica; difere da faixa total de medição.
Precisão da saída analógica	±0,3 + (±0,1% MS)	Precisão declarada para a saída analógica; MS conforme nomenclatura da ficha técnica.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.
Coeficiente de temperatura	0,1% de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C.
Tempo dinâmico de resposta T05/T09	<0,5 s / <2 s	Tempos declarados para os critérios T05 e T09.
Retardo de prontidão	2 s	Tempo declarado até a prontidão do dispositivo.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Faixa de alimentação especificada; classe de alimentação 2 conforme cULus.
Consumo de corrente	<50 mA	Consumo máximo indicado pela ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas
Sinais de saída	Analógico e IO-Link, configuráveis	Tipos de sinal declarados para o transmissor.
Saída analógica	4 a 20 mA	Saída de corrente; uma saída analógica.
Carga máxima	250 Ω com 18 a 19 V; 300 Ω com 19 a 32 V	Carga máxima conforme tensão de alimentação indicada.

Interface de comunicação
Interface	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão declarada.
Transferência IO-Link	COM2, 38,4 kBaud	Modo e taxa de transferência indicados.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
DeviceID suportado	Default 446	Identificação indicada para o dispositivo.
Tempo mínimo de ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo do processo.

Condições de processo
Resistência à pressão	160 bar (16 MPa)	Limite de pressão especificado; não exceder.
Pressão em aplicações segundo CRN	160 bar	MAWP declarado para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência ao vácuo indicado.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material e acabamento declarados para as partes em contato com o fluido.
Rugosidade da superfície	Ra <0,8 µm	Característica superficial informada para a superfície em contato.

Condições ambientais e robustez
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente de operação declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção indicados na ficha; observar as condições de montagem e uso definidas pelo fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio e valor declarados.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10 a 2000 Hz)	Ensaio, aceleração e faixa de frequência declarados.
Certificações EMC	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas de compatibilidade eletromagnética informadas.
Aprovação UL	Número de aprovação UL K002	Identificação de aprovação conforme ficha.
MTTF	324 anos	Valor declarado pelo fabricante; não representa período de garantia ou vida útil garantida.

Dados mecânicos e conexão de processo
Conexão de processo	G 1/2 externa com cone de vedação	Tipo de conexão mecânica informado; confirmar correspondência com a porta do processo.
Comprimento de instalação	150 mm	Comprimento de inserção declarado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Diâmetro do invólucro	18,7 mm	Dimensão externa declarada.
Comprimento total	248,8 mm	Dimensão total declarada.
Formato do invólucro	Cilíndrico	Formato indicado.
Materiais	1.4404 (aço inoxidável / 316L), PEI e FKM	Materiais listados para o dispositivo; a ficha identifica separadamente o material em contato com o fluido.
Torque máximo de aperto	30 a 50 Nm	Faixa de torque indicada para o aperto.
Peso	239 g	Massa informada no dataset do produto.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica declarada; consultar documentação do fabricante para pinagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2, 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente de 4 a 20 mA.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC. Corrente de consumo inferior a 50 mA. A ficha não informa o pinout; consulte o datasheet antes da ligação.

Processo Rosca externa G 1/2 com cone de vedação. Comprimento de instalação de 150 mm. Resistência à pressão indicada: 160 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de processo G 1/2 externa com cone de vedação e profundidade de instalação compatível com 150 mm.	✓	Corresponde à conexão de processo e ao comprimento de instalação informados para o TA2542.
Controlador ou sistema de aquisição que aceite sinal analógico de 4 a 20 mA.	✓	O transmissor fornece saída analógica de corrente de 4 a 20 mA; verificar também alimentação e carga permitida conforme datasheet.
Mestre IO-Link compatível com IO-Link 1.1 e COM2, 38,4 kBaud.	✓	Esses dados de comunicação estão especificados para o dispositivo; validar a configuração do mestre e do sistema.
Processo acima de 200 °C ou abaixo de -50 °C.	✗	A condição fica fora da faixa de medição declarada.
Processo com pressão superior a 160 bar.	✗	A pressão excede a resistência à pressão especificada.
Conexão elétrica diferente de M12 codificação A, 4 contatos, sem cabo ou adaptação compatível.	✗	A conexão elétrica especificada para o transmissor é M12, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2542, Pt1000, IO-Link e saída analógica, sonda de 150 mm, G 1/2

Confirme que a faixa de temperatura do processo está entre -50 e 200 °C e que a pressão não excede 160 bar.
Verifique a compatibilidade da conexão do processo: G 1/2 externa com cone de vedação, e confirme o espaço para inserção de 150 mm.
Confira no desenho dimensional as dimensões da sonda, do invólucro e o comprimento total antes da montagem.
Instale o transmissor na conexão de processo compatível e aplique torque de 30 a 50 Nm, conforme a especificação informada.
Conecte a alimentação de 18 a 32 V DC e a interface M12 codificação A de 4 contatos; consulte o datasheet para a pinagem, não fornecida nos dados disponíveis.
Configure e valide a saída analógica de 4 a 20 mA ou a comunicação IO-Link no sistema receptor antes de colocar o processo em operação.

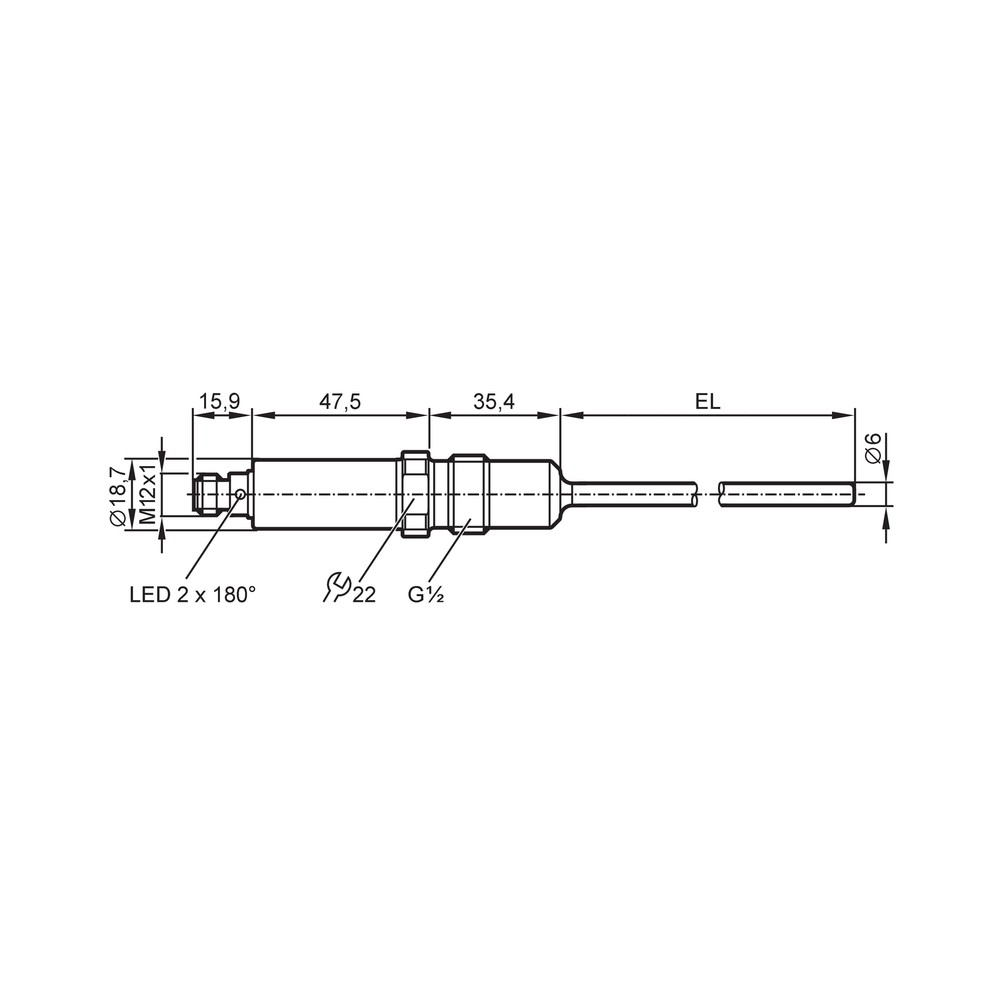

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de temperatura não aparece no sistema de controle.	Alimentação fora da faixa especificada, conexão M12 incorreta ou entrada receptora configurada para sinal diferente.	Meça a alimentação no dispositivo e confirme 18 a 32 V DC; verifique a conexão e se o receptor está configurado para 4 a 20 mA ou IO-Link, conforme utilizado.
A leitura analógica permanece no limite ou não acompanha o processo.	Circuito de corrente aberto, carga acima do limite permitido ou ligação incorreta.	Inspecione continuidade e terminais do circuito; compare a carga total e a tensão de alimentação com os limites de carga indicados no datasheet.
A comunicação IO-Link não é estabelecida.	Mestre, porta ou configuração de comunicação incompatível, ou falha na conexão elétrica.	Confirme suporte a IO-Link 1.1 e COM2 a 38,4 kBaud, alimentação e integridade da conexão M12.
A indicação difere da temperatura esperada do processo.	Inserção ou montagem inadequada, configuração de faixa diferente do processo ou comparação com referência em condições distintas.	Confira se a sonda está instalada no ponto previsto e com inserção compatível; valide a configuração do transmissor e compare com um instrumento de referência adequado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2542 em português (Datasheet) Desenho em escala TA2542 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2542 e para que tipo de medição serve?

É um transmissor de temperatura ifm com elemento Pt1000, destinado à medição de fluidos líquidos e gasosos. Oferece saída analógica e comunicação IO-Link.

Que conexão de processo e conexão elétrica ele usa?

A conexão de processo é G 1/2 externa com cone de vedação. A conexão elétrica é M12, codificação A, com 4 contatos.

O que acompanha o TA2542?

A ficha informa o produto como uma peça, mas não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Posso usar este transmissor acima de 200 °C?

Não: a faixa de medição declarada termina em 200 °C. Para temperaturas superiores, selecione um equipamento cuja faixa especificada cubra a condição do processo.

Ele serve para uma instalação com rosca de processo diferente de G 1/2?

A conexão especificada é G 1/2 externa com cone de vedação. Para outra rosca, não presuma compatibilidade; valide uma adaptação adequada e compatível com as condições do processo.

A saída está sem sinal: o que devo verificar antes de substituir o transmissor?

Verifique primeiro a alimentação de 18 a 32 V DC, a conexão M12 e a configuração da entrada do sistema receptor. Se estiver usando a saída analógica, confira continuidade do circuito e carga permitida.

A leitura de 4 a 20 mA está incorreta; devo trocar o sensor?

Antes da troca, confirme a configuração da saída, a carga do circuito e a faixa ajustada, que vem de fábrica em 0 a 200 °C. Compare a medição com uma referência adequada e verifique a instalação da sonda.

Devo escolher a saída de 4 a 20 mA ou IO-Link?

Escolha 4 a 20 mA quando o sistema receptor tiver entrada compatível com corrente; use IO-Link quando houver mestre compatível com IO-Link 1.1 e COM2 a 38,4 kBaud. A ficha também indica que os sinais são configuráveis.

Que cuidado devo ter na instalação mecânica?

Confirme a correspondência da conexão G 1/2 com cone de vedação e o espaço para a inserção de 150 mm. A ficha indica torque de aperto de 30 a 50 Nm; consulte o datasheet para instruções completas.

O produto inclui cabo ou adaptador de conexão?

Não há cabo ou adaptador listado entre os acessórios informados. Verifique os itens necessários para a ligação antes da instalação.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação para conectar o sensor a um mestre compatível e transferir dados do dispositivo.

4 a 20 mA

Faixa de sinal analógico de corrente especificada para a saída do transmissor.

G 1/2 com cone de vedação

Conexão mecânica de processo indicada para montagem do transmissor.

IP 69K

Grau de proteção indicado na ficha do equipamento; a proteção efetiva depende das condições de instalação e uso definidas pelo fabricante.
