Transmissor de Temperatura IFM TA2537

Pré-visualizar: TA2537 IFM - Transmissor de Temperatura IFM Monitoramento de Fluidos IO-Link -50 a 200°C 100mm

TA2537 IFM - Transmissor de Temperatura IFM Monitoramento de Fluidos IO-Link -50 a 200°C 100mm

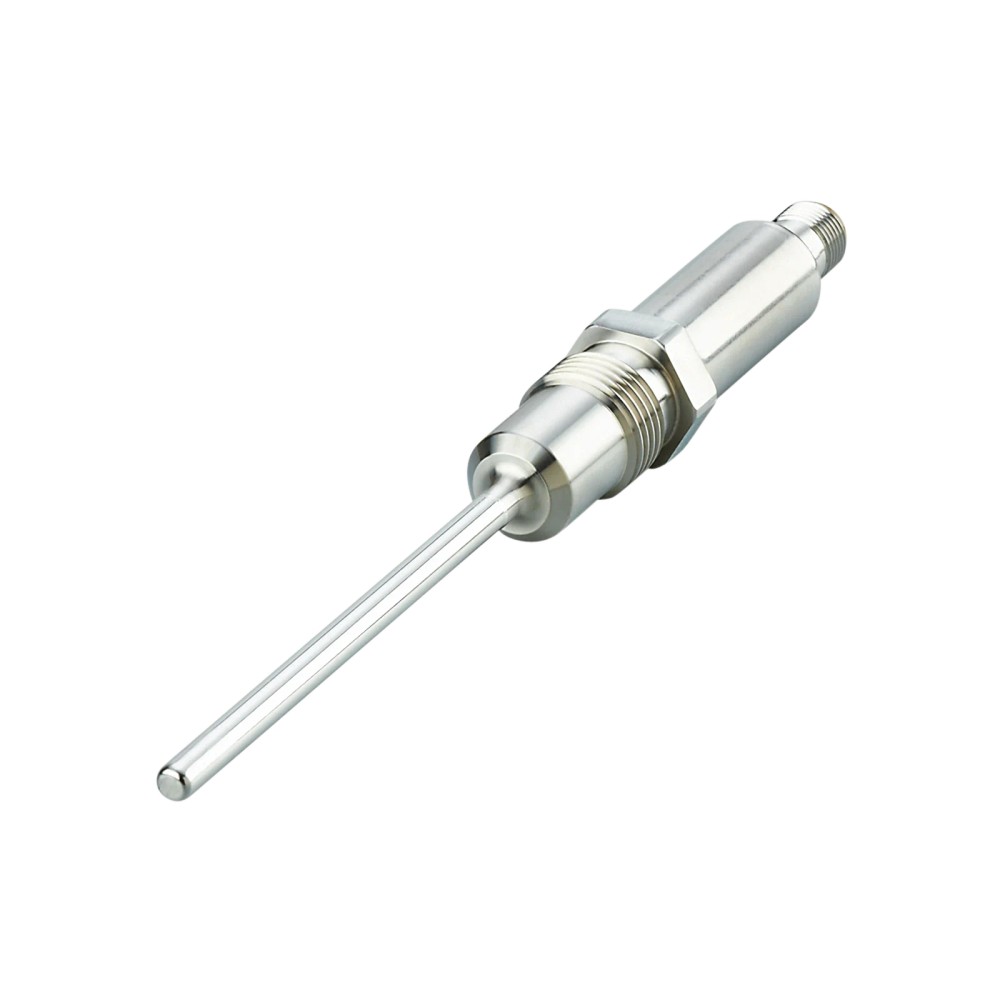

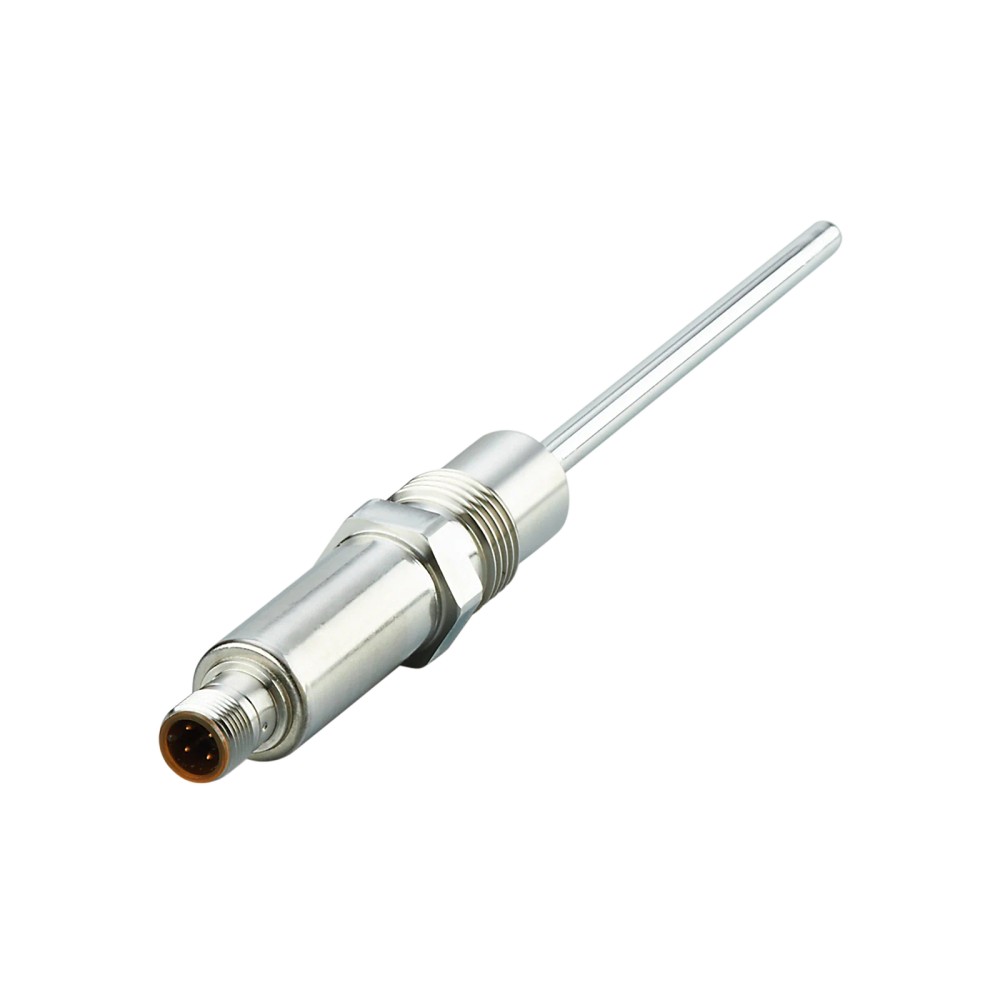

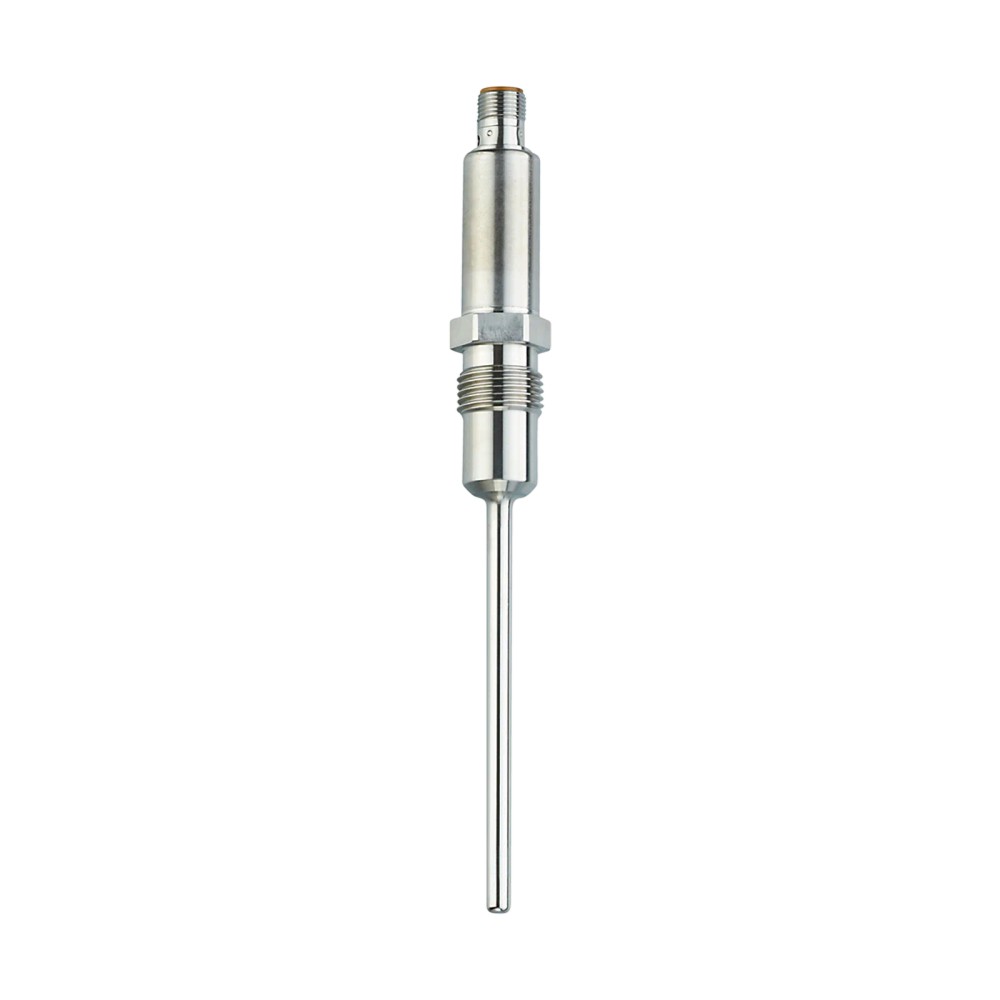

Imagem meramente ilustrativa

R$ 2.438,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2537
EAN: 4021179311540
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TA2537 IFM - Transmissor de Temperatura IFM Monitoramento de Fluidos IO-Link -50 a 200°C 100mm"

Destaques do Produto

Faixa de temperatura

-50...200 °C

Comprimento de instalação

100 mm

Conexão de processo

G 1/2 externa com cone de vedação

Saída

4...20 mA e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima indicada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura IFM TA2537, Pt 1000, IO-Link, -50 a 200 °C, comprimento de instalação de 100 mm, G 1/2

O IFM TA2537 é um transmissor de temperatura para monitorar a temperatura de fluidos líquidos e gasosos. Usa um elemento Pt 1000 classe A e oferece sinal analógico de 4...20 mA e comunicação IO-Link. Sua faixa de medição é de -50...200 °C, com comprimento de instalação de 100 mm e conexão de processo G 1/2 com cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA2537
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50...200 °C
Ajuste de fábrica	0...100 °C
Comprimento de instalação	100 mm
Conexão de processo	G 1/2 externa, cone de vedação
Saída analógica	4...20 mA
Comunicação	IO-Link, revisão 1.1
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, desde que as condições de processo atendam à faixa de temperatura, pressão e conexão especificadas.
Instalações que aceitem conexão de processo G 1/2 externa com cone de vedação e comprimento de instalação de 100 mm.
Sistemas que recebam sinal analógico 4...20 mA ou utilizem IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura do fluido exceder a faixa de medição de -50...200 °C.
Não selecionar para conexão de processo diferente de G 1/2 externa com cone de vedação sem confirmar a adaptação mecânica necessária.
Não utilizar em instalação elétrica que não seja compatível com alimentação de 18...32 V DC e conexão M12 especificada.

APLICAÇÕES E USO

Uso especificado pelo catálogo: monitoramento de temperatura de fluidos líquidos e gasosos, respeitando a faixa de medição de -50...200 °C, a conexão G 1/2 com cone de vedação e o limite de pressão informado.
Aplicação em sistemas que leiam saída analógica de 4...20 mA, considerando a carga máxima aplicável à tensão de alimentação.
Aplicação em sistemas com IO-Link; validar mestre, configuração e integração conforme IO-Link revisão 1.1, COM2 e o perfil indicado.
Possibilidade inferida: monitoramento em tubulações ou equipamentos com ponto de instalação compatível. Validar materiais, vedação, temperatura ambiente e condições reais do processo antes da instalação.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura IFM TA2537, Pt 1000, IO-Link, -50 a 200 °C, comprimento de instalação de 100 mm, G 1/2, verifique estes pontos:

Escolha o TA2537 quando

A aplicação requer medição de temperatura entre -50...200 °C, sonda com comprimento de instalação de 100 mm, processo G 1/2 externa com cone de vedação e saída 4...20 mA e/ou IO-Link.

Verifique outra configuração quando

O processo exigir comprimento de instalação ou conexão mecânica diferentes, temperatura fora da faixa indicada, pressão acima de 160 bar ou alimentação fora de 18...32 V DC. Confirme a compatibilidade do ponto de instalação e do sistema de controle com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Transmissor de temperatura	Designação do produto na ficha.
Modelo	TA2537	Identificação do modelo.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação de fluido	Fluidos líquidos e gasosos	Substâncias indicadas na ficha.

Medição de temperatura
Elemento de medição	1 x Pt 1000	Elemento sensor especificado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe declaradas para o Pt 1000.
Alcance de medição	-50...200 °C	Limites da faixa de medição.
Ajuste de fábrica	0...100 °C	Configuração de fábrica indicada.
Temperatura ambiente	-25...80 °C	Faixa ambiental informada na ficha.
Aviso sobre temperatura ambiente	Com temperatura da substância <160 °C: -25...60 °C; com temperatura da substância <200 °C: consultar a curva/condição no datasheet.	A faixa ambiente depende da temperatura da substância; a ficha fornecida não detalha o limite final para a segunda condição.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento declarados.

Saídas e desempenho analógico
Sinal de saída	Analógico e IO-Link, configuráveis	Tipos de sinal indicados na ficha.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Corrente da saída analógica	4...20 mA	Faixa de corrente de saída.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Precisão declarada para a saída analógica; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução especificada para a saída analógica.
Carga máxima	250 Ω em 18...19 V; 300 Ω em 19...32 V	Carga permitida conforme a faixa de tensão de alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação; indicada também como supply class 2 conforme cULus.
Consumo de corrente	<50 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	III	Classe declarada na ficha.
Retardo de prontidão	2 s	Tempo informado até o sensor estar pronto.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e configuração de conector elétrico.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência especificada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado para comunicação IO-Link.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo especificado para o ciclo de processo.
DeviceID	848 (default)	Identificador padrão informado nos dados do produto.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	<0,5 s / <2 s	Tempos de resposta declarados para os critérios T05 e T09.

Dados mecânicos e conexão de processo
Conexão de processo	Rosca externa G 1/2 com cone de vedação	Conexão mecânica especificada.
Comprimento de instalação EL	100 mm	Comprimento de instalação declarado.
Comprimento da sonda L	100 mm	Comprimento de sonda informado.
Diâmetro da sonda	6 mm	Diâmetro indicado nos atributos do produto.
Dimensões externas	Ø 18,7 mm; L = 198,8 mm	Dimensões gerais informadas nos dados do catálogo.
Invólucro	Cilíndrico	Formato indicado na ficha.
Torque máximo de aperto	30...50 Nm	Faixa de torque especificada para aperto.
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado.
MAWP em aplicações segundo CRN	160 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência ao vácuo informada.
Materiais de construção	Aço inoxidável 1.4404/316L, PEI e FKM	Materiais indicados para o produto.
Material em contato com o fluido	Aço inoxidável 1.4404/316L eletropolido	Material de superfície de contato com o fluido.
Característica da superfície	Ra <0,8 μm	Rugosidade superficial declarada.
Peso	230 g	Peso informado nos atributos do catálogo.

Proteção e condições ambientais
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção declarados; condições de ensaio e instalação devem ser consultadas no datasheet.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de resistência a choques informada.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10...2000 Hz)	Condição de resistência a vibrações informada.
EMC	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas de compatibilidade eletromagnética declaradas.
MTTF	334 anos	Valor de MTTF informado nos dados do catálogo; não representa garantia de vida útil.
Certificado UL	Número de aprovação UL K002	Referência de aprovação listada nos dados do produto.

Proteção e conformidade
NCM	9025.19.90	Código fiscal informado no catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; taxa COM2 de 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. O sistema elétrico deve aceitar a saída analógica 4...20 mA e/ou comunicação IO-Link, conforme a configuração utilizada.

Processo Rosca externa G 1/2 com cone de vedação. Comprimento de instalação EL: 100 mm. Resistência à pressão informada: 160 bar / 16 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica de corrente 4...20 mA e alimentação compatível	✓	O transmissor disponibiliza saída analógica de 4...20 mA e opera com alimentação de 18...32 V DC.
Rede ou mestre IO-Link compatível com IO-Link revisão 1.1 e COM2	✓	A ficha informa IO-Link revisão 1.1 e taxa de transferência COM2 de 38,4 kBaud.
Ponto de processo com conexão G 1/2 externa e cone de vedação, instalação de 100 mm e pressão até o limite especificado	✓	A conexão, o comprimento de instalação e a resistência à pressão correspondem às especificações do produto; a aplicação também deve respeitar a faixa de temperatura.
Processo cuja temperatura excede -50...200 °C	✗	A temperatura do processo ficaria fora da faixa de medição indicada.
Instalação com conexão de processo diferente de G 1/2 externa com cone de vedação, sem adaptação validada	✗	A conexão mecânica informada para o TA2537 não corresponde à conexão do ponto de instalação.
Sistema com alimentação fora de 18...32 V DC	✗	A tensão disponível está fora da faixa de operação especificada.

INSTALAÇÃO

Como instalar o Transmissor de temperatura IFM TA2537, Pt 1000, IO-Link, -50 a 200 °C, comprimento de instalação de 100 mm, G 1/2

Confirme no datasheet a conexão de processo, o comprimento de instalação, a faixa de temperatura e a pressão prevista para o ponto de montagem.
Verifique se o ponto de processo possui rosca G 1/2 externa compatível com cone de vedação; não force a montagem em conexões diferentes.
Instale o transmissor respeitando o torque de aperto especificado de 30...50 Nm e os procedimentos de vedação aplicáveis ao processo.
Conecte o M12 codificação A de 4 contatos ao circuito de alimentação de 18...32 V DC, seguindo a pinagem do fabricante.
Ligue a saída 4...20 mA a uma entrada compatível, respeitando o limite de carga correspondente à tensão de alimentação, ou conecte a um mestre IO-Link compatível.
Após energizar, confirme a comunicação ou leitura analógica e verifique a ausência de vazamentos e de alarmes; consulte o datasheet para pinagem e condições detalhadas.

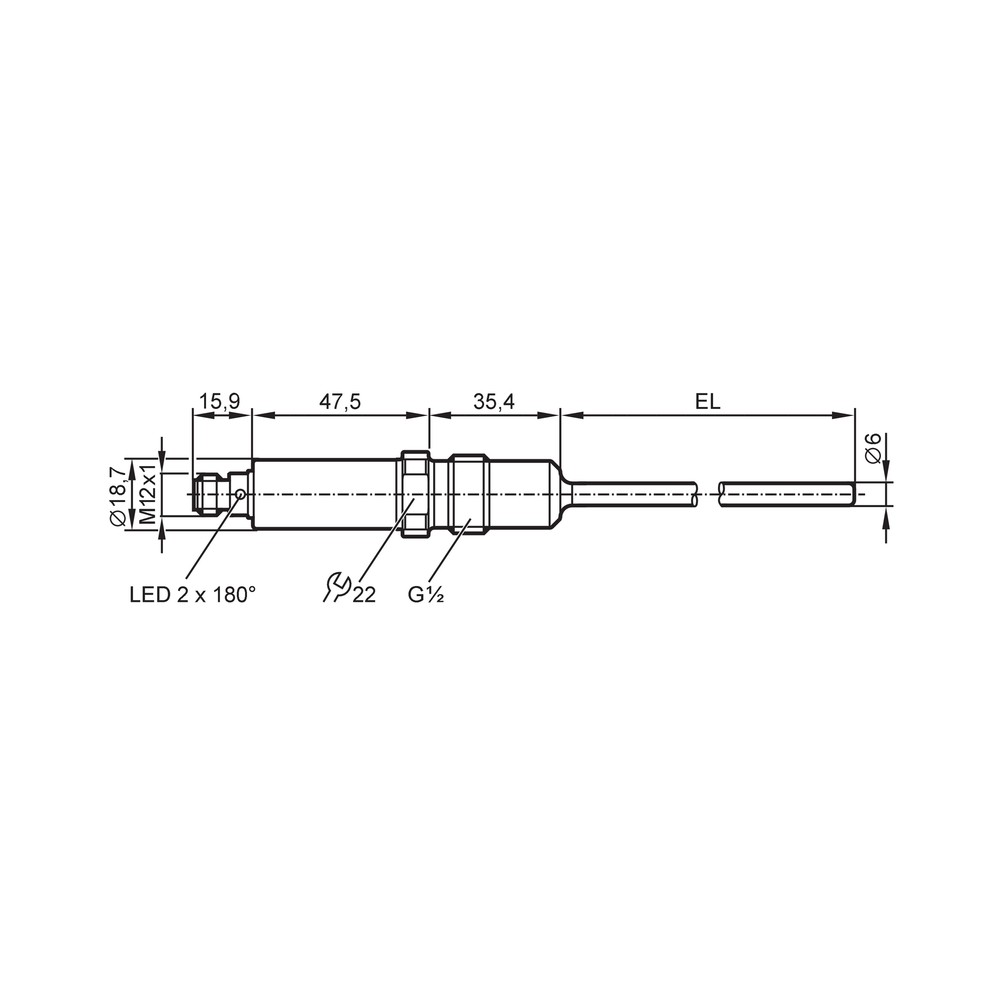

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica fica fora da faixa esperada ou não acompanha a temperatura do processo.	Circuito 4...20 mA incompatível, carga acima do limite aplicável, alimentação inadequada ou configuração de saída diferente da esperada.	Meça a alimentação nos terminais, confira a carga do circuito conforme a tensão aplicada e verifique a configuração de saída e a leitura de corrente.
O mestre não identifica o transmissor por IO-Link.	Conexão elétrica, alimentação, porta ou configuração de comunicação incompatível com IO-Link.	Confirme alimentação de 18...32 V DC, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2; consulte o datasheet para a pinagem.
A medição apresenta desvio ou demora para estabilizar após a instalação.	Condições de processo ou instalação fora da faixa indicada, ou tempo de resposta inerente à medição.	Compare a temperatura do processo e do ambiente com as condições especificadas, confira o comprimento de instalação e aguarde o retardo de prontidão indicado.
Há vazamento no ponto de montagem ou o sensor não assenta corretamente.	Incompatibilidade entre a conexão do ponto de processo e G 1/2 com cone de vedação, ou aperto fora da faixa especificada.	Despressurize o sistema conforme o procedimento local, confirme o tipo de rosca e vedação e verifique o torque aplicado em relação a 30...50 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TA2537 em português (Datasheet) Desenho dimensional IFM TA2537 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TA2537 e para quem serve?

É um transmissor de temperatura com elemento Pt 1000 classe A, saída analógica e IO-Link. Destina-se ao monitoramento de fluidos líquidos e gasosos em instalações compatíveis com suas conexões e limites operacionais.

O TA2537 pode ser ligado a uma entrada analógica comum?

Sim, quando a entrada aceita sinal de corrente de 4...20 mA e o circuito respeita a carga máxima especificada para a tensão de alimentação. Também oferece comunicação IO-Link.

Para que o TA2537 não serve quanto à temperatura?

Não é indicado para medir temperaturas fora da faixa declarada de -50...200 °C. Verifique também as condições de temperatura ambiente dependentes da temperatura da substância no datasheet.

Posso instalar o TA2537 em uma conexão diferente de G 1/2?

A conexão especificada é G 1/2 externa com cone de vedação. Para outra conexão, a compatibilidade mecânica e a vedação precisam ser validadas antes da instalação.

A saída está em 4 mA ou não varia; o que devo verificar?

Verifique alimentação, configuração da saída, fiação e compatibilidade da entrada do controlador. Confira também se a carga do circuito está dentro do limite correspondente à tensão de operação.

O IO-Link não reconhece o sensor; devo substituir o transmissor?

Antes de substituir, confirme alimentação, conexão M12, porta do mestre e parâmetros de comunicação. A ficha especifica IO-Link 1.1 e COM2 a 38,4 kBaud.

Devo escolher o TA2537 ou um transmissor sem IO-Link?

Escolha o TA2537 se a aplicação precisar de saída 4...20 mA e/ou comunicação IO-Link, além de conexão G 1/2 e instalação de 100 mm. Se os requisitos de conexão ou faixa de medição forem diferentes, compare com outro modelo conforme a ficha do fabricante.

O produto acompanha cabo, conector ou adaptador?

A ficha informa uma unidade por embalagem, mas não especifica acessórios inclusos. Confirme com o fornecedor o conteúdo da embalagem antes da compra.

Quais cuidados devo observar na instalação mecânica?

Confirme a conexão G 1/2 com cone de vedação e respeite o torque de aperto indicado de 30...50 Nm. Consulte o desenho dimensional e o datasheet para validar o ponto de instalação.

Como confirmar a ligação elétrica correta do M12?

Use o datasheet do fabricante para conferir a pinagem antes de energizar. A ficha informa conector M12 codificação A com 4 contatos, mas não detalha a atribuição de cada pino.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura cuja resistência varia conforme a temperatura; neste produto é especificado como Pt 1000 classe A.

IO-Link

Interface de comunicação indicada para troca de dados entre o transmissor e um mestre compatível.

4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível.

Cone de vedação

Geometria de vedação associada à conexão mecânica de processo especificada para o transmissor.

Parâmetro de rugosidade média aritmética da superfície, declarado para as superfícies indicadas na ficha.
