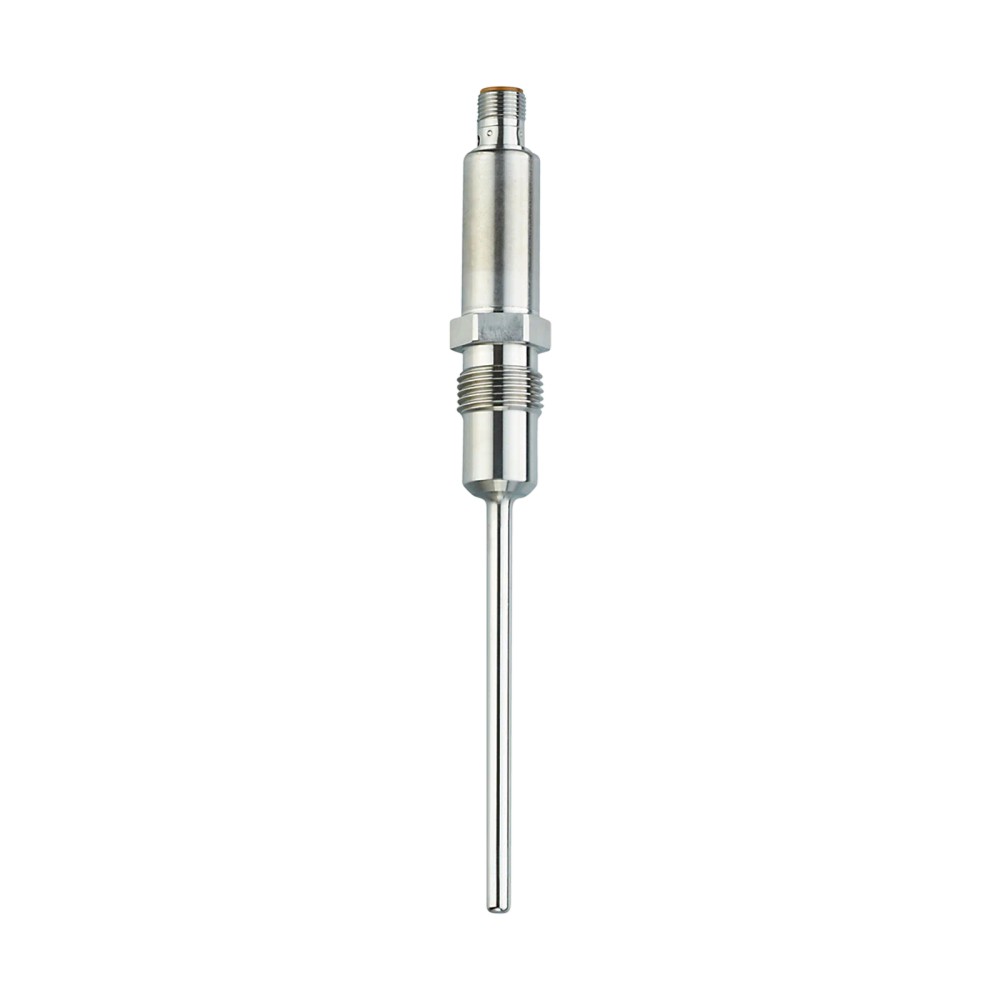

Imagem meramente ilustrativa

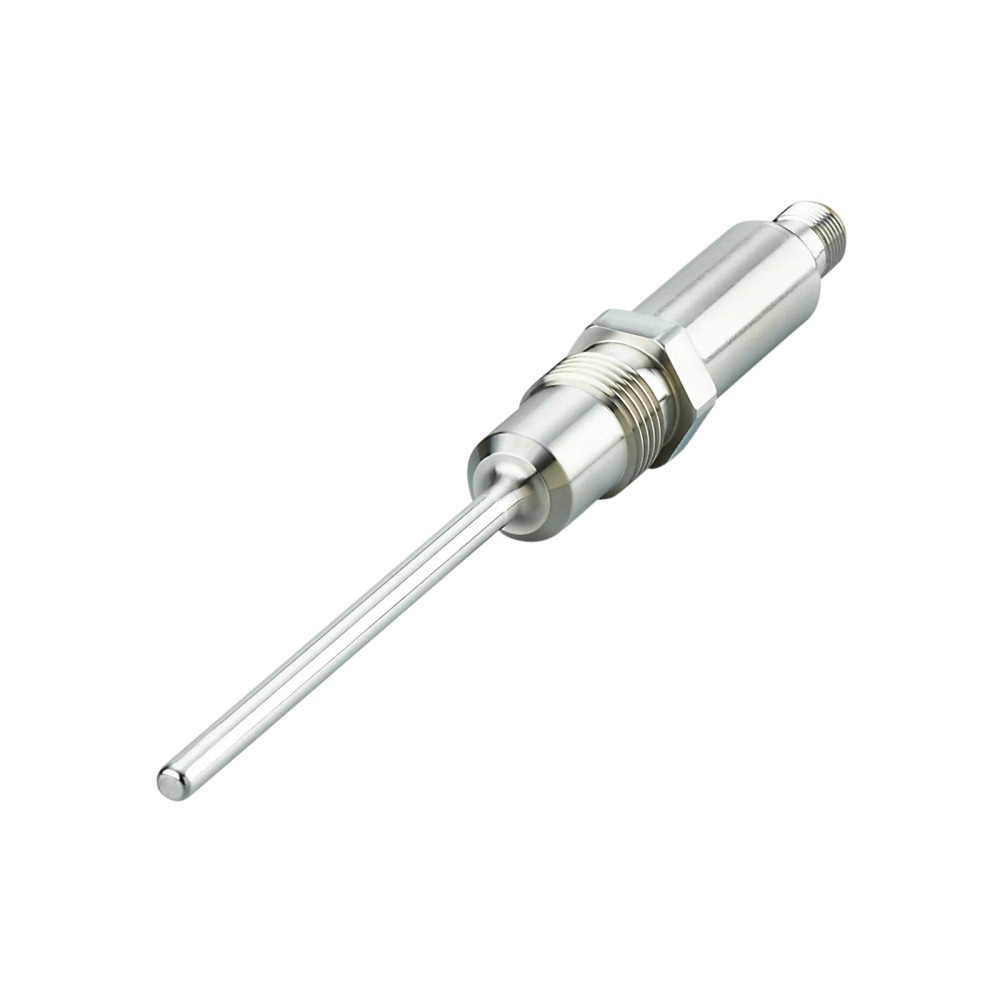

Imagem meramente ilustrativa

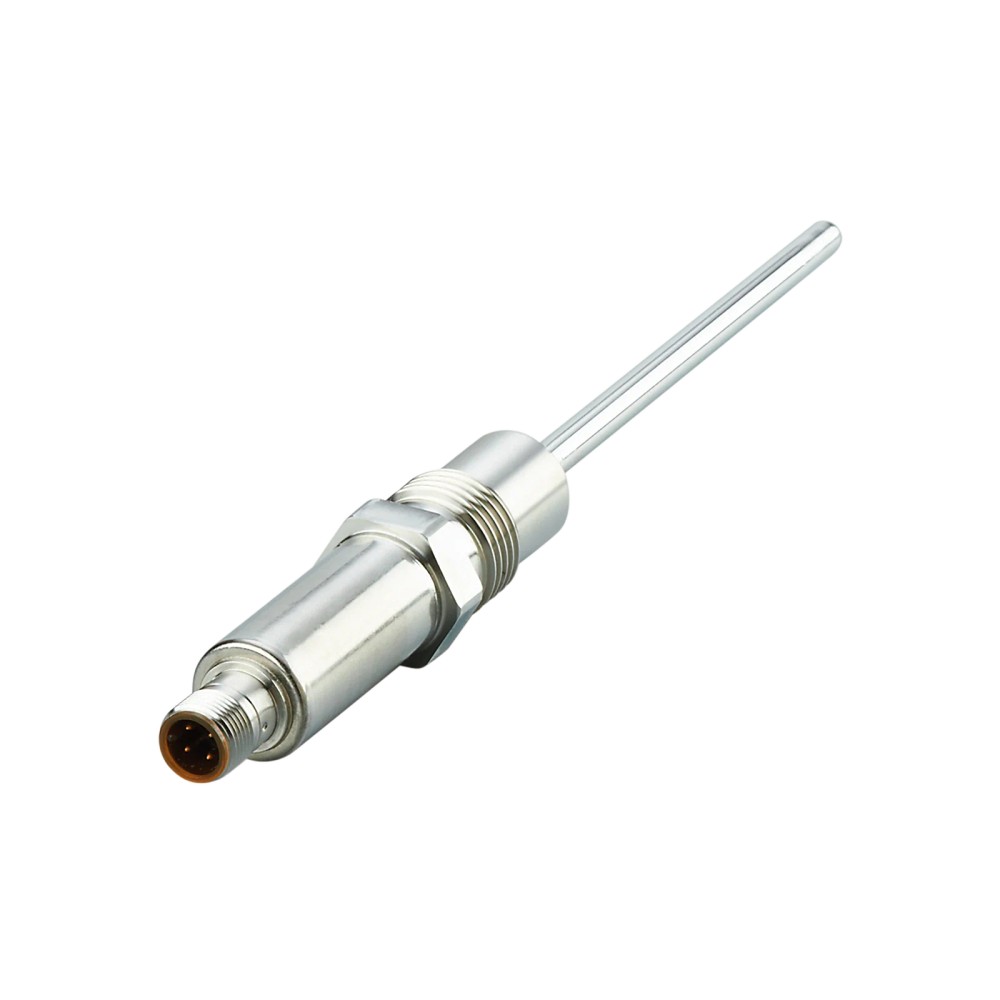

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 2.438,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2531
- EAN: 4021179311533
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-50...mais
Saiba mais sobre: "TA2531 IFM - Transmissor de Temperatura ifm Medição em fluidos IO-Link 4-20mA 100mm"
Destaques do Produto
Faixa de medição
-50 a 200 °C
Comprimento de instalação
100 mm
Sinal
4–20 mA e IO-Link
Conexão de processo
G 1/2 externa com cone de vedação
Conexão elétrica
M12, codificação A, 4 contatos
Pressão máxima informada
160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de temperatura ifm TA2531, Pt1000, IO-Link e saída analógica 4–20 mA, sonda de 100 mm
O ifm TA2531 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Usa um elemento Pt1000 classe A e oferece saída analógica de 4–20 mA e comunicação IO-Link. Sua faixa de medição é de -50 a 200 °C, com conexão de processo G 1/2 e resistência à pressão de 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Elemento sensor | 1 × Pt1000, DIN EN 60751, classe A |
| Faixa de medição | -50 a 200 °C |
| Ajuste de fábrica | -10 a 150 °C |
| Sinais de saída | Analógico 4–20 mA e IO-Link |
| Comprimento de instalação | 100 mm |
| Conexão de processo | G 1/2 externa, cone de vedação |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Resistência à pressão | 160 bar / 16 MPa |
| Grau de proteção | IP67, IP68 e IP69K |
| Alimentação | 18–32 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em fluidos líquidos e gasosos, conforme a faixa de medição e as condições de processo especificadas.
- Instalações que utilizem conexão de processo G 1/2 externa com cone de vedação e conexão elétrica M12 compatível.
- Sistemas que recebam sinal analógico de 4–20 mA ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar para processos cuja temperatura exceda a faixa de medição de -50 a 200 °C.
- Não selecionar quando a conexão de processo necessária não for G 1/2 externa com cone de vedação, sem confirmar previamente a compatibilidade mecânica.
- Não conectar a uma alimentação fora de 18–32 V DC.
APLICAÇÕES E USO
- Uso comprovado pela ficha: medição de temperatura em fluidos líquidos e gasosos, respeitando a faixa de -50 a 200 °C, a pressão máxima informada de 160 bar e a conexão G 1/2 especificada.
- Possibilidade de integração: sistemas de controle com entrada analógica de 4–20 mA ou mestre IO-Link compatível com revisão 1.1 e COM2; confirme requisitos de carga, alimentação e configuração do sistema.
- A ficha informa uma condição ambiente de -25 a 80 °C e também uma nota que relaciona a temperatura ambiente à temperatura da substância. Para a aplicação específica, confirme os limites completos no datasheet do fabricante.
COMO ESCOLHER
Antes de comprar o Transmissor de temperatura ifm TA2531, Pt1000, IO-Link e saída analógica 4–20 mA, sonda de 100 mm, verifique estes pontos:
Escolha o TA2531 quando
A aplicação exigir medição em fluidos líquidos ou gasosos, sonda de 100 mm, faixa de -50 a 200 °C e conexão de processo G 1/2 externa com cone de vedação. Verifique também se o sistema aceita sinal de 4–20 mA ou IO-Link e alimentação de 18–32 V DC.
Avalie outra configuração quando
A faixa de temperatura, o comprimento de instalação, a rosca de processo, a conexão elétrica ou o sinal de saída exigidos forem diferentes dos dados do TA2531. A ficha não identifica um modelo alternativo; consulte o fabricante para selecionar outra versão.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Classificação informada na ficha do produto. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados na ficha para medição. |
| Código do produto | TA2531 | SKU e part number do anúncio. |
| GTIN | 4021179311533 | Identificador comercial informado no anúncio. |
| Marca | ifm | Fabricante indicado no anúncio. |
| Elemento sensor e faixa de medição | ||
|---|---|---|
| Elemento de medição | 1 × Pt1000 | Elemento sensor informado pelo fabricante. |
| Norma e classe do elemento | DIN EN 60751, classe A | Referência normativa e classe declaradas para o Pt1000. |
| Alcance de medição | -50 a 200 °C | Limites da faixa de medição especificada. |
| Ajuste de fábrica | -10 a 150 °C | Configuração de fábrica informada; distinta do alcance total de medição. |
| Comprimento da sonda | 100 mm | Comprimento da sonda e de instalação informado. |
| Diâmetro da sonda | 6 mm | Dimensão declarada para a sonda. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18–32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 50 mA | Valor máximo informado na ficha. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado pelo fabricante. |
| Proteção contra curto-circuitos | Sim | Recurso declarado pelo fabricante. |
| Proteção contra sobrecarga | Sim | Recurso declarado pelo fabricante. |
| Saídas e carga | ||
|---|---|---|
| Sinais de saída | Analógico e IO-Link; configuráveis | Tipos de sinal informados na ficha. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas declarado. |
| Corrente da saída analógica | 4–20 mA | Sinal analógico de corrente especificado. |
| Carga máxima da saída | 250 Ω a 18–19 V; 300 Ω a 19–32 V | Limites de carga declarados conforme a tensão de operação. |
| Resolução da saída analógica | 0,04 K | Resolução informada para a saída analógica. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Expressão de precisão conforme declarada na ficha; MS é mantido como no dado fornecido. |
| Interfaces de comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface de comunicação informada pelo fabricante. |
| Revisão IO-Link | 1.1 | Revisão especificada na ficha. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa e tipo de transferência declarados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil informado nos dados do produto. |
| DeviceID | 847 | Identificador informado nos dados do produto. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Valor mínimo de ciclo declarado para o processo. |
| Resposta e comportamento térmico | ||
|---|---|---|
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Tempos de resposta declarados para os critérios T05 e T09. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão. |
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Coeficiente declarado na ficha; mantida a formulação fornecida. |
| Condições de processo e pressão | ||
|---|---|---|
| Resistência à pressão | 160 bar / 16 MPa | Limite de pressão informado para o produto. |
| MAWP em aplicações segundo CRN | 160 bar | Pressão máxima de trabalho declarada para aplicações segundo CRN. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência a vácuo informado. |
| Torque máximo de aperto | 30–50 Nm | Faixa declarada para o aperto da conexão. |
| Conexões e montagem | ||
|---|---|---|
| Conexão de processo | G 1/2 externa com cone de vedação | Interface mecânica de processo declarada. |
| Conexão elétrica | 1 × M12, codificação A, 4 contatos | Conector especificado na ficha. |
| Comprimento de instalação EL | 100 mm | Comprimento de instalação declarado. |
| Materiais e superfície | ||
|---|---|---|
| Materiais de construção | 1.4404 (aço inoxidável / 316L), PEI e FKM | Materiais listados nos dados técnicos. |
| Material em contato com o fluido | 1.4404 (aço inoxidável / 316L) eletropolido | Material de contato com o fluido informado pelo fabricante. |
| Rugosidade da superfície | Ra < 0,8 μm | Característica superficial declarada. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa ambiente informada na ficha. |
| Aviso sobre temperatura ambiente em função da temperatura da substância | Para substância < 160 °C: -25 a 60 °C; para substância < 200 °C: limite final não especificado nos dados fornecidos | Condição apresentada na ficha; o limite para a segunda condição está incompleto nos dados disponíveis. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP67, IP68 e IP69K | Graus de proteção declarados; verificar no datasheet as condições de ensaio e instalação aplicáveis. |
| EMC | DIN EN 61000-6-2 e DIN EN 61000-6-3 | Normas de compatibilidade eletromagnética listadas na ficha. |
| Certificado UL | Número de aprovação UL K002 | Identificação de aprovação informada nos dados do produto. |
| Resistência mecânica | ||
|---|---|---|
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Condição e referência declaradas para resistência a choques. |
| Resistência a vibrações | DIN IEC 68-2-6, 10 g (10–2000 Hz) | Condição e referência declaradas para resistência a vibrações. |
| Dimensões, peso e vida útil | ||
|---|---|---|

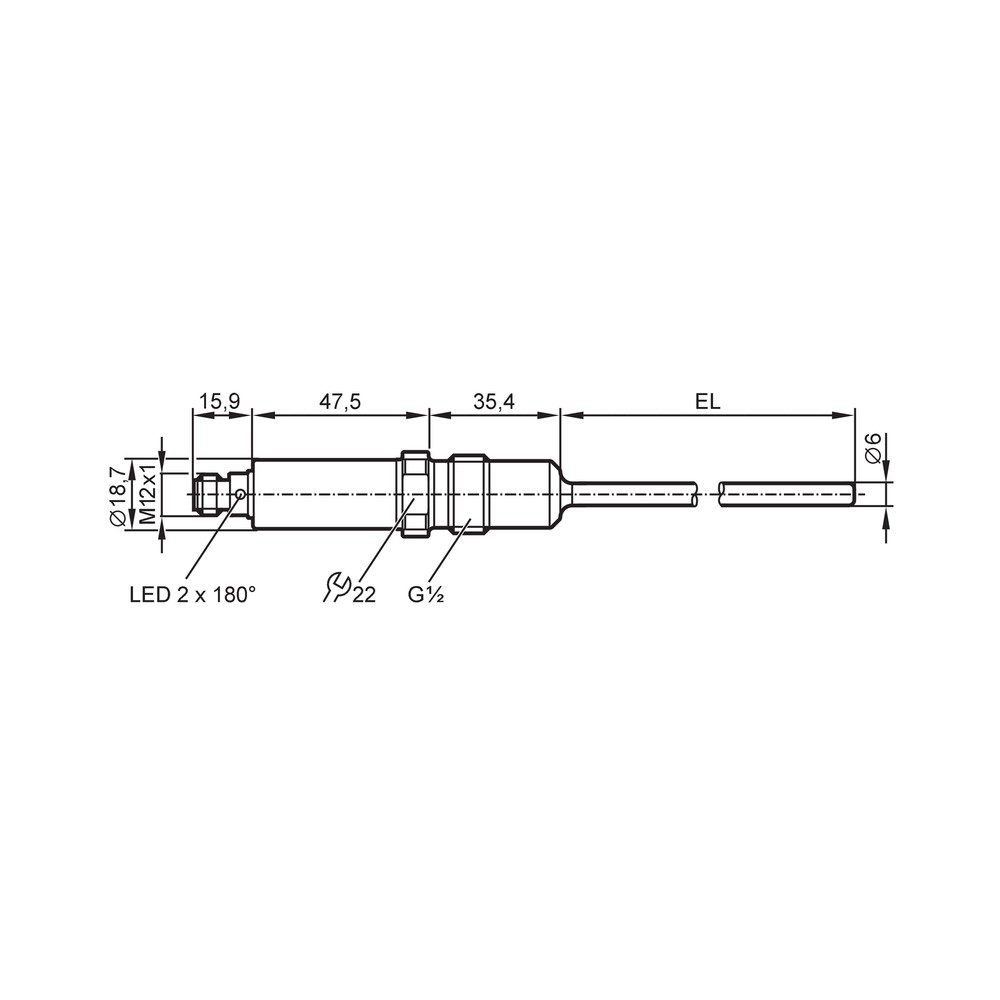

| Dimensões | Ø 18,7 mm; comprimento total 198,8 mm | Dimensões gerais informadas nos dados do produto. |
| Peso | 231,5 g | Peso registrado no conjunto de dados do produto. |
| MTTF | 334 anos | Valor de MTTF informado na ficha; não representa garantia de vida útil. |
| Invólucro | Cilíndrico | Formato informado nos dados do produto. |
| Informações de embalagem e classificação | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| NCM | 9025.19.90 | Classificação fiscal informada nos dados do produto. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud), perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Saída analógica de corrente de 4–20 mA; a ficha informa sinais configuráveis.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 18–32 V DC. A ficha não especifica a pinagem; consulte o datasheet do fabricante antes da ligação.
Processo
Rosca externa G 1/2 com cone de vedação. Comprimento de instalação de 100 mm. A conexão mecânica deve corresponder a essa interface de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de controle com entrada analógica de 4–20 mA e alimentação de 18–32 V DC | ✓ | Compatível com a saída analógica e a faixa de alimentação especificadas; verificar a carga admissível da saída conforme a tensão de alimentação. |
| Mestre IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud) | ✓ | A ficha informa IO-Link revisão 1.1 e tipo de transferência COM2. |
| Processo com conexão G 1/2 externa com cone de vedação | ✓ | Corresponde à conexão de processo especificada para o transmissor. |
| Processo que exija conexão elétrica diferente de M12 codificação A, 4 contatos | ✗ | A conexão elétrica declarada para o TA2531 é M12, codificação A, com 4 contatos; a ficha não informa adaptadores. |
| Temperatura do fluido fora de -50 a 200 °C | ✗ | A condição excede a faixa de medição especificada. |
| Pressão de processo superior a 160 bar | ✗ | A resistência à pressão especificada é 160 bar. |
INSTALAÇÃO
Como instalar o Transmissor de temperatura ifm TA2531, Pt1000, IO-Link e saída analógica 4–20 mA, sonda de 100 mm
- Confirme que a faixa de temperatura, a pressão de processo e as condições ambientais estão dentro dos limites indicados no datasheet.
- Verifique a compatibilidade mecânica da conexão G 1/2 externa com cone de vedação e o comprimento de instalação de 100 mm com o ponto de montagem.
- Instale a conexão de processo conforme as instruções do fabricante e respeite o torque especificado de 30–50 Nm.
- Conecte o M12 de codificação A, 4 contatos, a um circuito compatível com alimentação de 18–32 V DC; consulte o datasheet para a pinagem.
- Selecione a interface utilizada — saída analógica de 4–20 mA ou IO-Link — e confira a carga admissível da saída analógica em função da alimentação.
- Após a montagem, verifique a vedação, a alimentação, a comunicação ou o sinal de saída e compare a leitura com uma referência adequada ao processo.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há leitura ou o transmissor não fica pronto após a ligação. | Alimentação ausente, fora da faixa de 18–32 V DC ou conexão elétrica incorreta. | Meça a tensão no conector e confira a ligação M12 e a pinagem no datasheet do fabricante. |
| A saída analógica fica saturada ou não corresponde à leitura esperada. | Carga do circuito acima do limite admissível para a tensão de alimentação, configuração do sinal ou fiação incorreta. | Confirme a carga total e a tensão de alimentação; compare a ligação e a configuração com o datasheet. |
| O controlador não detecta o dispositivo por IO-Link. | Mestre, porta ou parâmetros de comunicação incompatíveis ou ligação incorreta. | Confirme suporte do mestre a IO-Link revisão 1.1 e COM2 (38,4 kBaud), além da pinagem indicada pelo fabricante. |
| A leitura de temperatura parece deslocada ou instável. | Instalação, contato térmico, condições de processo ou configuração fora das condições previstas. | Compare a leitura com uma referência adequada e confira montagem, faixa de medição, ajuste de fábrica e condições de processo no datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2531 e em que tipo de fluido pode medir temperatura?
É um transmissor de temperatura com elemento Pt1000, indicado na ficha para medição em fluidos líquidos e gasosos. Disponibiliza sinal analógico e IO-Link.
O que preciso ter no controlador para usar a saída analógica?
O controlador deve aceitar sinal de corrente de 4–20 mA e a alimentação do transmissor deve ficar entre 18 e 32 V DC. A carga admissível varia conforme a tensão de alimentação.
O TA2531 serve para temperatura acima de 200 °C?
Não, a faixa de medição especificada termina em 200 °C. Para temperaturas superiores, selecione um produto cuja faixa declarada cubra o processo.
Posso instalar este transmissor em uma conexão de processo diferente de G 1/2?
A conexão especificada é G 1/2 externa com cone de vedação. A ficha não declara compatibilidade mecânica com outras roscas.
O sinal analógico está ausente: o que devo verificar antes de trocar o transmissor?
Verifique primeiro a alimentação, a fiação e a carga conectada à saída. Compare a carga com os limites indicados para a tensão utilizada e consulte a pinagem no datasheet.
O mestre IO-Link não reconhece o TA2531; qual é a primeira checagem?
Confirme que o mestre e a porta estão configurados para IO-Link revisão 1.1 e COM2 a 38,4 kBaud. Em seguida, confira alimentação e ligação conforme o datasheet.
É melhor comprar o TA2531 avulso ou procurar um kit?
A ficha informa uma unidade por embalagem e não lista acessórios inclusos. Se a instalação exigir cabos ou outros componentes, verifique separadamente os itens necessários para o seu sistema.
Quando devo escolher o TA2531 em vez de outro transmissor de temperatura?
Escolha-o quando a faixa, a sonda de 100 mm, a conexão G 1/2 externa com cone de vedação e os sinais 4–20 mA ou IO-Link atenderem à aplicação. Se algum requisito diferir, compare as especificações da outra versão antes da compra.
Que cuidados devo tomar ao instalar a conexão de processo?
Confirme a correspondência da conexão G 1/2 com cone de vedação e respeite o torque especificado de 30–50 Nm. Para pinagem e procedimento completos, consulte o datasheet do fabricante.
O produto acompanha cabo ou adaptador M12?
A ficha informa uma unidade por embalagem, mas não relaciona cabo, adaptador ou outros acessórios inclusos. Confirme os itens necessários para a instalação separadamente.
GLOSSÁRIO TÉCNICO
Pt1000
Elemento sensor de temperatura cuja resistência elétrica varia com a temperatura.
IO-Link
Interface de comunicação especificada para troca de dados entre o transmissor e um mestre compatível.
4–20 mA
Sinal analógico de corrente usado para transmitir a medição ao sistema de controle.
G 1/2 com cone de vedação
Conexão mecânica de processo declarada para montagem do transmissor.
IP69K
Grau de proteção declarado para o invólucro; as condições específicas de ensaio e instalação devem ser verificadas na documentação do fabricante.
Ligações relacionadas com "TA2531 IFM - Transmissor de Temperatura ifm Medição em fluidos IO-Link 4-20mA 100mm"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "TA2531 IFM - Transmissor de Temperatura ifm Medição em fluidos IO-Link 4-20mA 100mm"
Para avaliar, preencha:
Sua última visita
