TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm
IFM
TA2512

Transmissor de temperatura IFM TA2512 com comunicação IO-Link. Medição precisa de -50 a 200°C, 50mm de comprimento e alta resistência à pressão.
TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm

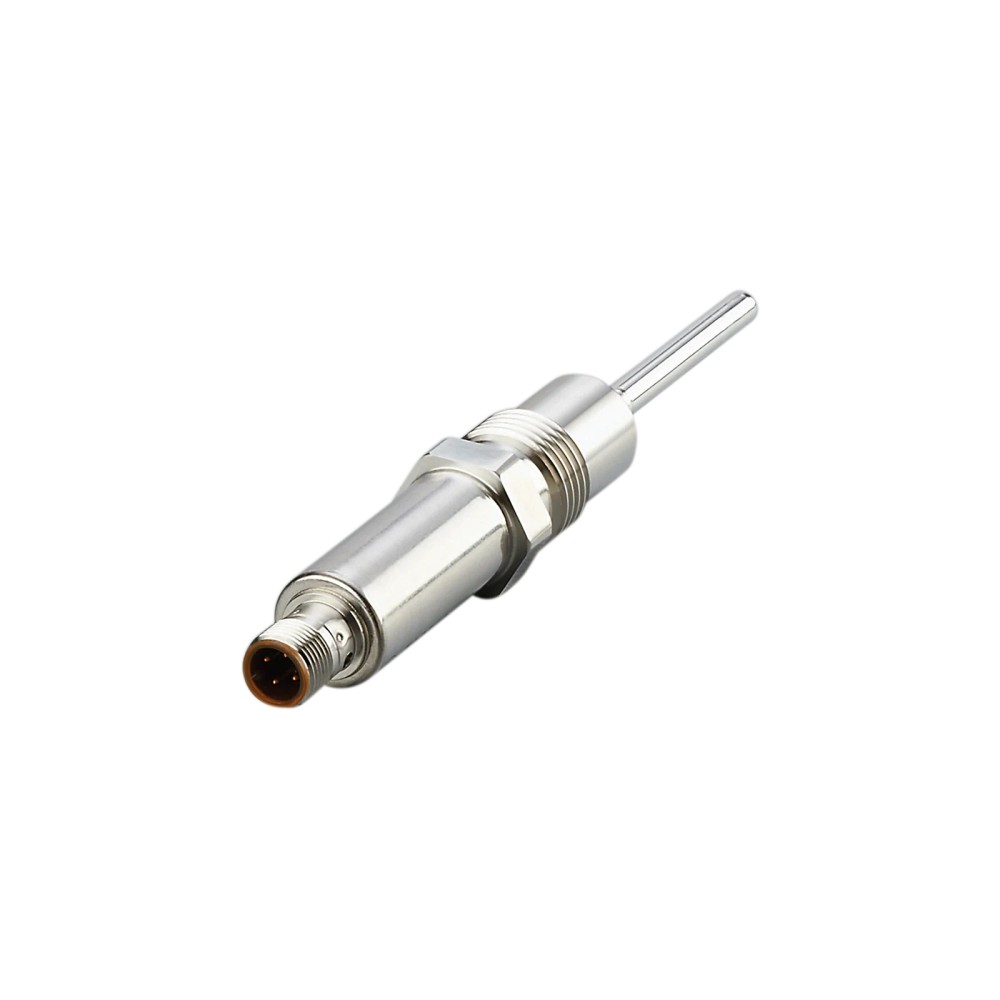

Imagem meramente ilustrativa
TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm

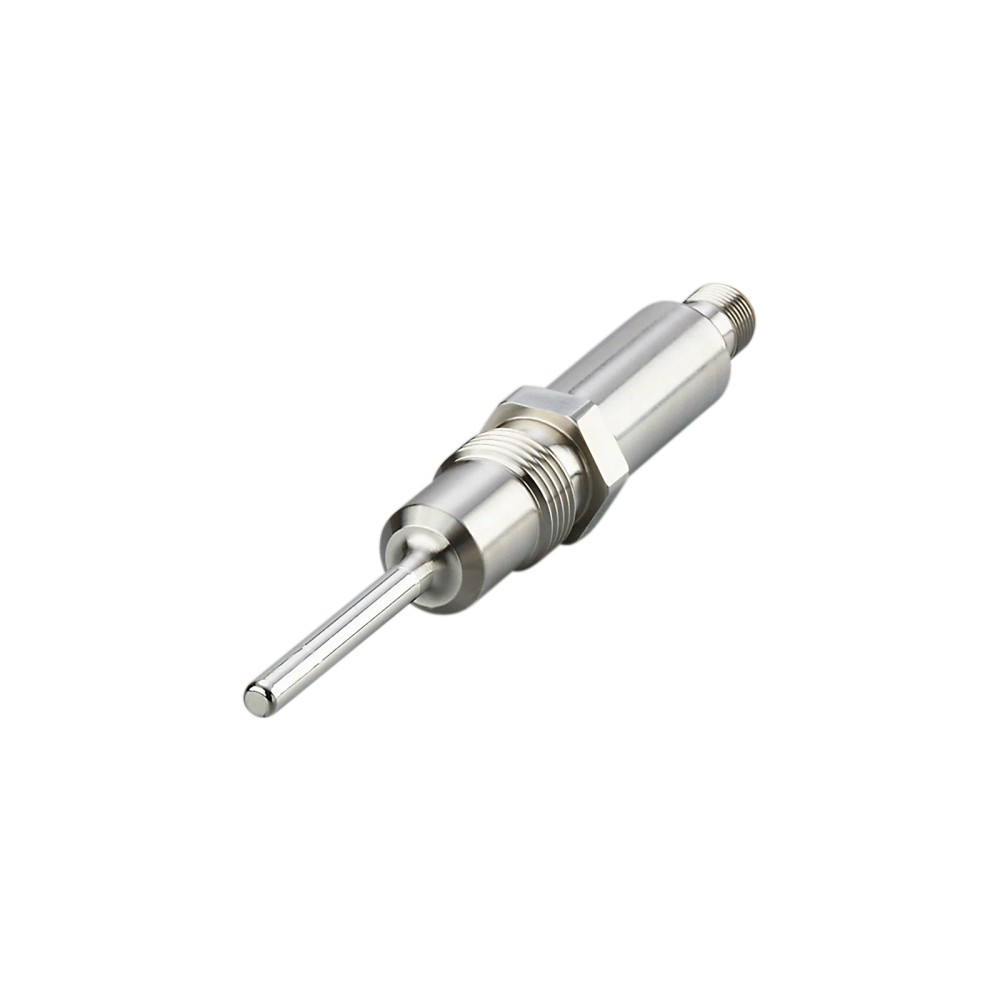

Imagem meramente ilustrativa
TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm

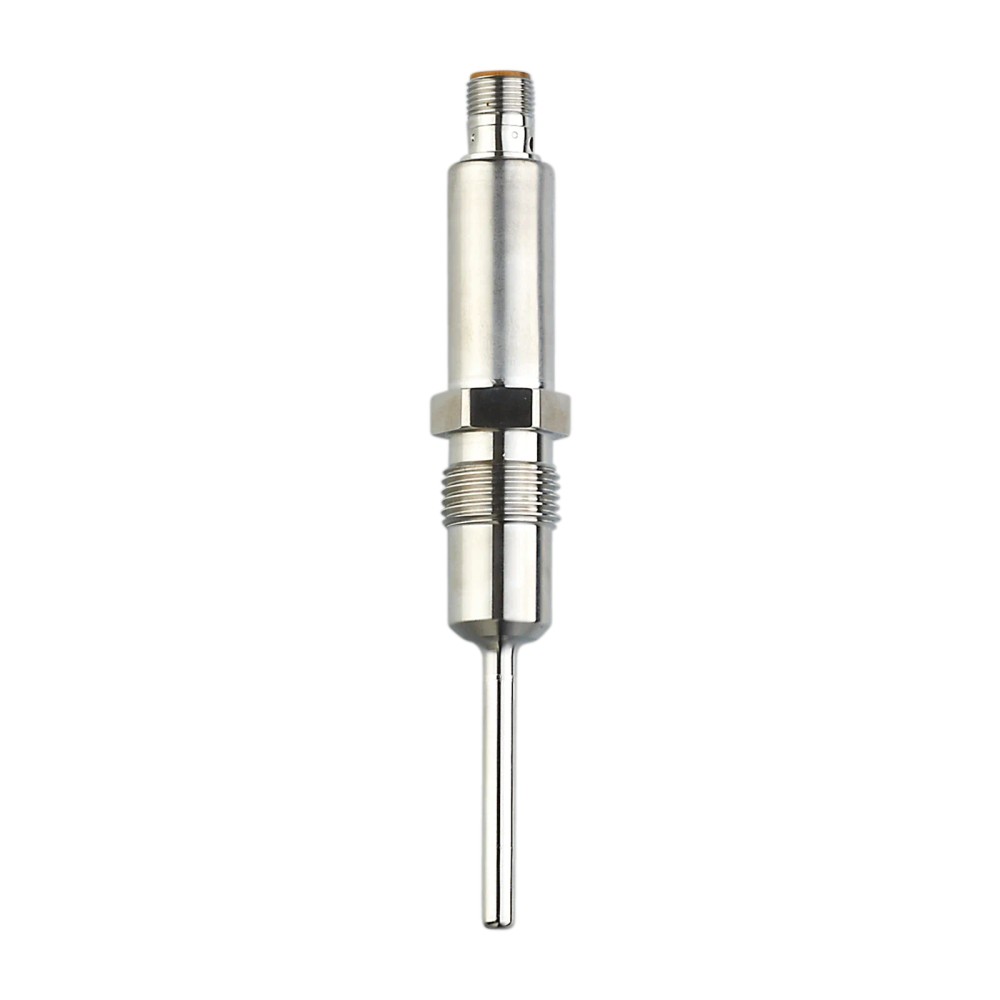

Imagem meramente ilustrativa
TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm
Imagem meramente ilustrativa
R$ 2.401,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • TA2512
  • 4021179289559
  • 90251990
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de medição -50...mais
Saiba mais sobre: "TA2512 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C 50mm"

Destaques do Produto

Faixa de medição
-50 a 200 °C
Comprimento de instalação
50 mm
Processo
G 1/2, rosca externa com cone de vedação
Saída
4 a 20 mA e IO-Link
Conexão elétrica
M12, codificação A, 4 contatos
Pressão máxima indicada
160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2512 IO-Link, -50 a 200 °C, comprimento de instalação de 50 mm

O ifm TA2512 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento sensor Pt 1000 classe A conforme DIN EN 60751 e mede de -50 a 200 °C, com ajuste de fábrica de 0 a 200 °C. Disponibiliza sinal analógico de 4 a 20 mA e comunicação IO-Link, com conexão de processo G 1/2 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo TA2512
Elemento sensor 1 x Pt 1000, classe A conforme DIN EN 60751
Faixa de medição -50 a 200 °C; ajuste de fábrica de 0 a 200 °C
Saída 1 saída analógica de 4 a 20 mA; IO-Link
Comprimento de instalação 50 mm
Conexão de processo G 1/2, rosca externa com cone de vedação
Conexão elétrica M12, codificação A, 4 contatos
Resistência à pressão 160 bar / 16 MPa
Grau de proteção IP 67, IP 68, IP 69K
Material em contato com o fluido Aço inoxidável 1.4404 (316L), eletropolido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento de temperatura de fluidos líquidos e gasosos, respeitando a faixa de medição de -50 a 200 °C e a resistência à pressão de 160 bar.
  • Instalações que aceitem conexão de processo G 1/2 com rosca externa e cone de vedação, comprimento de instalação de 50 mm e conexão elétrica M12.
  • Sistemas de automação que recebam sinal analógico de 4 a 20 mA ou utilizem comunicação IO-Link.

⚠ Considere outro se precisa de:

  • Aplicações cuja temperatura do fluido ultrapasse a faixa de -50 a 200 °C.
  • Instalações que exijam pressão superior a 160 bar.
  • Montagens cujo ponto de instalação não seja compatível com G 1/2 de rosca externa com cone de vedação ou com o comprimento de instalação de 50 mm.

APLICAÇÕES E USO

  • Monitoramento de temperatura de fluidos líquidos em linhas de processo, desde que a conexão G 1/2, o comprimento de instalação de 50 mm e os limites de temperatura e pressão sejam atendidos. A ficha indica líquidos como substâncias de aplicação; a adequação ao fluido específico deve ser validada quanto à compatibilidade dos materiais.
  • Monitoramento de fluidos gasosos dentro da faixa de -50 a 200 °C e da resistência à pressão de 160 bar, conforme indicado na ficha. A compatibilidade química do fluido e as condições de instalação devem ser confirmadas para cada processo.
  • Integração em sistemas de automação por entrada analógica de 4 a 20 mA ou por IO-Link revisão 1.1. A seleção depende da interface disponível no controlador ou mestre e dos limites elétricos da saída.
  • Possibilidade de uso em instalações com exigência de proteção IP 67, IP 68 ou IP 69K, desde que sejam respeitadas as condições de instalação e de ensaio do fabricante. A ficha não informa condições detalhadas de imersão ou limpeza para cada classificação.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2512 IO-Link, -50 a 200 °C, comprimento de instalação de 50 mm, verifique estes pontos:

Escolha o TA2512 quando
A aplicação exigir medição de temperatura entre -50 e 200 °C, elemento Pt 1000 classe A, instalação de 50 mm, conexão de processo G 1/2 com cone de vedação e saída analógica de 4 a 20 mA ou IO-Link.
Procure outra configuração quando
A temperatura de processo exceder a faixa especificada, a pressão necessária for superior a 160 bar ou a conexão mecânica requerida for diferente de G 1/2 com rosca externa e cone de vedação. Confirme também a compatibilidade da entrada do sistema de controle com o sinal utilizado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto Transmissor de temperatura Categoria do dispositivo.
Modelo TA2512 Identificação do produto.
Fluidos indicados Fluidos líquidos e gasosos Substâncias informadas na ficha.
Elemento de medição 1 x Pt 1000 Elemento sensor empregado na medição.
Norma e classe do sensor DIN EN 60751, classe A Referência normativa e classe declaradas para o Pt 1000.
Faixa de medição
Alcance de medição -50 a 200 °C Faixa de temperatura especificada.
Ajuste de fábrica 0 a 200 °C Configuração de fábrica informada.
Comprimento de instalação EL 50 mm Comprimento de instalação especificado.
Comprimento da sonda 50 mm Comprimento indicado para a sonda.
Diâmetro da sonda 6 mm Dimensão da parte de sonda.
Saídas e sinais
Quantidade de saídas analógicas 1 Número de saídas analógicas indicado.
Corrente da saída analógica 4 a 20 mA Faixa do sinal de saída.
Sinais disponíveis Sinal analógico e IO-Link, configuráveis Tipos de sinal indicados na ficha.
Resolução da saída analógica 0,04 K Resolução especificada para a saída analógica.
Precisão da saída analógica ±0,3 + (±0,1 % MS) K Expressão de precisão transcrita conforme a ficha; MS não é expandido além da informação disponível.
Dados elétricos
Tensão de operação 18 a 32 V DC Faixa de alimentação especificada.
Consumo de corrente < 50 mA Limite de consumo informado.
Carga máxima 250 Ω entre 18 e 19 V; 300 Ω entre 19 e 32 V Limites da carga da saída conforme a faixa de tensão.
Proteção contra sobrecarga Sim Proteção indicada na ficha.
Proteção contra curto-circuito Sim Proteção indicada na ficha.
Proteção contra inversão de polaridade Sim Proteção indicada na ficha.
Classe de proteção elétrica III Classificação declarada para o dispositivo.
Compatibilidade eletromagnética DIN EN 61000-6-2; DIN EN 61000-6-3 Normas EMC informadas.
Interface e conexão elétrica
Interface de comunicação IO-Link Interface digital indicada.
Revisão IO-Link 1.1 Revisão declarada.
Perfil Smart Sensor - SSP 0 / Generic Profiled Sensor Perfil de dispositivo indicado.
Tipo de transferência COM2 (38,4 kBaud) Taxa de transferência informada.
Conector elétrico 1 x M12, codificação A, 4 contatos Tipo de conexão e quantidade de contatos.
Tempo mínimo de ciclo do processo 2,3 ms Tempo mínimo especificado para o ciclo de processo.
Precisão, desvios e tempos de resposta
Coeficiente de temperatura 0,1 % de duração / 10 K Coeficiente informado na ficha.
Tempo de resposta t05 / t09 < 0,5 s / < 2 s Tempos de resposta especificados para t05 e t09.
Retardo de prontidão 2 s Retardo indicado antes da prontidão.
Condições de processo e pressão
Resistência à pressão 160 bar / 16 MPa Limite de resistência à pressão especificado.
Resistência ao vácuo -1000 mbar / -0,1 MPa Valor informado para resistência ao vácuo.
Temperatura ambiente -25 a 80 °C com temperatura da substância < 160 °C; -25 a 60 °C com temperatura da substância < 200 °C Condições ambientais associadas à temperatura da substância, conforme ficha.
Materiais e conexão de processo
Conexão de processo G 1/2, rosca externa com cone de vedação Geometria mecânica de processo especificada.
Materiais do corpo Aço inoxidável 1.4404 (316L), PEI e FKM Materiais indicados para o corpo.
Materiais em contato com o fluido Aço inoxidável 1.4404 (316L), eletropolido Material de contato com fluido indicado.
Rugosidade superficial Ra < 0,8 µm Rugosidade informada para a superfície.
Resistência a choques 50 g (11 ms), DIN IEC 68-2-27 Condição e referência declaradas para resistência a choques.
Resistência a vibrações 10 g (10 a 2000 Hz), DIN IEC 68-2-6 Condição e referência declaradas para resistência a vibrações.
Torque 30 a 50 Nm Faixa de torque informada; observar a documentação de montagem do fabricante.
Proteção e armazenamento
Graus de proteção IP 67, IP 68 e IP 69K Classificações de proteção informadas; observar as condições de ensaio e instalação do fabricante.
Temperatura de armazenamento -40 a 100 °C Faixa de armazenamento declarada.
Dimensões, peso e identificação

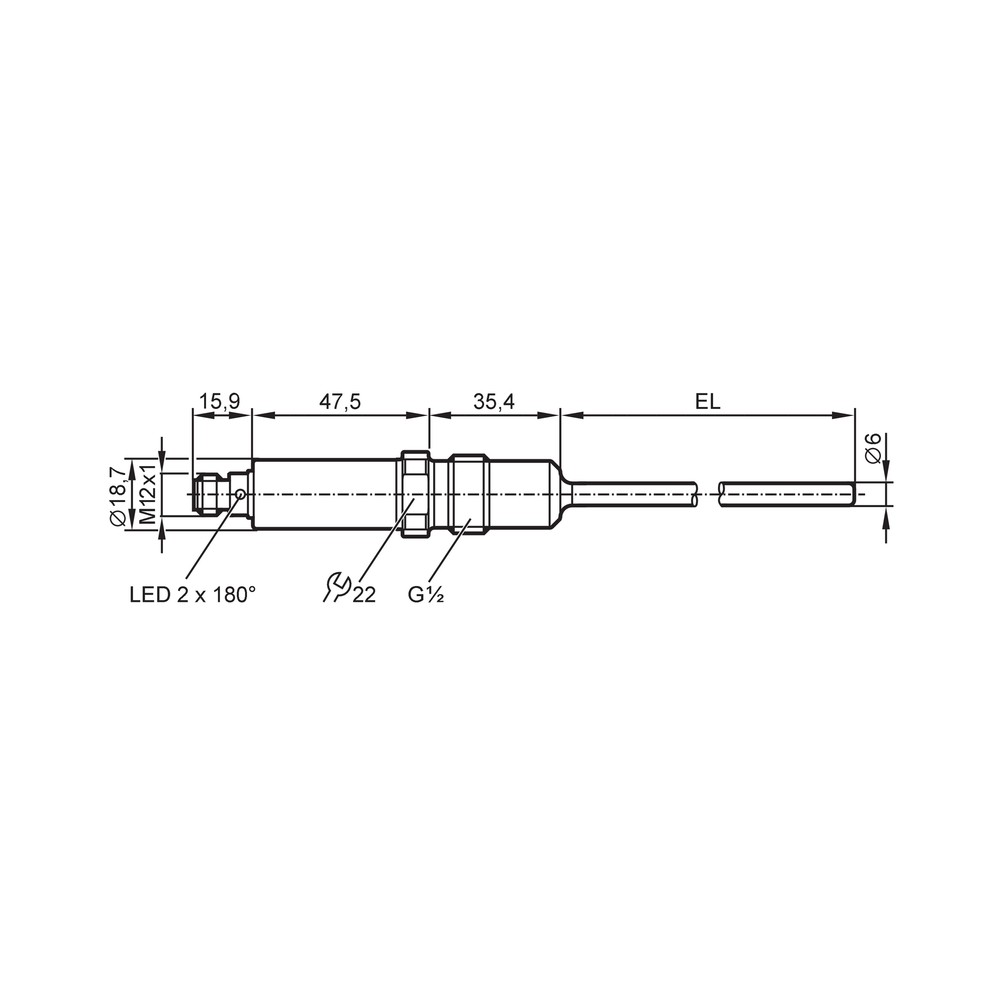

Dimensões Ø 18,7 mm; comprimento total L = 148,8 mm Dimensões indicadas na ficha.
Peso 183 g Peso informado no dataset do produto.
Invólucro Cilíndrico Formato do invólucro declarado.
GTIN 4021179289559 Identificação comercial do produto.
Part number / SKU TA2512 Código de identificação informado.
NCM 9025.19.90 Classificação fiscal informada.
Certificação Certificado UL K002 Certificação declarada na ficha.
MTTF 232 anos Valor de MTTF informado; não representa garantia de vida útil em qualquer condição.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor - SSP 0 / Generic Profiled Sensor; taxa de transferência COM2 (38,4 kBaud).
• Sinal analógico de 4 a 20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC. Consumo de corrente inferior a 50 mA. Carga máxima: 250 Ω entre 18 e 19 V; 300 Ω entre 19 e 32 V. A compatibilidade com cabos, entradas analógicas e mestres IO-Link depende das respectivas pinagens e especificações; consultar o datasheet antes da ligação.
Processo G 1/2, rosca externa com cone de vedação. Comprimento de instalação de 50 mm. A conexão mecânica não define, por si só, a compatibilidade elétrica ou a vedação com componentes de geometria diferente.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada analógica compatível com sinal de 4 a 20 mA, carga dentro do limite correspondente à tensão de alimentação e alimentação de 18 a 32 V DC. ✓ A ficha especifica saída de 4 a 20 mA, alimentação de 18 a 32 V DC e carga máxima de 250 Ω entre 18 e 19 V ou 300 Ω entre 19 e 32 V.
Sistema com mestre IO-Link compatível com revisão 1.1 e perfil indicado. ✓ A ficha informa IO-Link revisão 1.1, COM2 e perfil Smart Sensor - SSP 0 / Generic Profiled Sensor.
Ponto de instalação com conexão G 1/2 externa com cone de vedação, comprimento de instalação de 50 mm e pressão de processo até 160 bar. ✓ Essas características estão especificadas para o TA2512; a montagem deve respeitar a geometria e os limites do conjunto.
Processo com temperatura fora de -50 a 200 °C ou pressão acima de 160 bar. ✗ A condição excede os limites de medição ou de resistência à pressão informados para o produto.
Instalação que exige conexão de processo diferente de G 1/2 externa com cone de vedação. ✗ A conexão especificada não corresponde à geometria requerida; não há adaptador ou compatibilidade alternativa informada na ficha.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2512 IO-Link, -50 a 200 °C, comprimento de instalação de 50 mm

  1. Confirme no datasheet a compatibilidade da temperatura, pressão, conexão de processo e materiais com o fluido e a instalação.
  2. Verifique se o ponto de montagem aceita G 1/2 de rosca externa com cone de vedação e comprimento de instalação de 50 mm.
  3. Instale o transmissor usando o procedimento de vedação e o torque aplicável indicado pelo fabricante; a ficha informa 30 a 50 Nm.
  4. Com a alimentação desligada, conecte um cabo compatível ao conector M12, codificação A, 4 contatos. Consulte a pinagem oficial antes de energizar.
  5. Alimente o dispositivo entre 18 e 32 V DC e confirme que a carga da saída respeita o limite correspondente à tensão utilizada.
  6. Configure e valide a leitura por 4 a 20 mA ou IO-Link conforme a entrada do sistema, verificando o intervalo de medição e o ajuste de fábrica.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
A leitura analógica fica saturada, limitada ou não acompanha a temperatura esperada. Carga do circuito acima do limite permitido para a tensão de alimentação, ligação elétrica incorreta ou configuração de saída incompatível. Meça a tensão de alimentação e a carga conectada; compare com os limites especificados e confira a configuração e a ligação conforme o datasheet.
O controlador não reconhece o dispositivo por IO-Link. Mestre, configuração ou ligação não compatíveis com a interface IO-Link indicada. Confirme que o mestre suporta IO-Link revisão 1.1 e COM2 (38,4 kBaud), verifique a conexão M12 e consulte a documentação do mestre e do sensor.
A leitura de temperatura apresenta desvio em relação ao processo. Ponto de instalação, contato térmico, condição de processo ou configuração de faixa inadequados. Compare a temperatura real no ponto de medição com o intervalo configurado e com a faixa de -50 a 200 °C; confira a instalação e o ajuste de fábrica de 0 a 200 °C.
Há vazamento ou instabilidade mecânica na conexão de processo. Conexão G 1/2 com cone de vedação montada incorretamente, vedação inadequada ou aperto fora do procedimento recomendado. Despressurize o sistema, inspecione a geometria de contato e a vedação e confirme o procedimento e o torque indicado pelo fabricante, considerando a faixa informada de 30 a 50 Nm.

PERGUNTAS FREQUENTES

O que é o TA2512 e para que tipo de medição serve?
É um transmissor de temperatura com elemento Pt 1000 classe A, destinado ao monitoramento de fluidos líquidos e gasosos. Disponibiliza sinal analógico e IO-Link.
O que acompanha o produto?
A ficha informa o produto como uma peça e não lista acessórios inclusos. Cabos e demais componentes não estão especificados como itens fornecidos.
O TA2512 funciona com qualquer entrada analógica ou mestre IO-Link?
Não é possível afirmar compatibilidade universal. A entrada analógica deve aceitar 4 a 20 mA dentro dos limites de carga especificados, e a comunicação digital requer interface IO-Link; confirme as especificações do controlador ou mestre.
Posso instalar este transmissor em uma conexão de processo diferente de G 1/2?
A conexão especificada é G 1/2 externa com cone de vedação. A ficha não declara compatibilidade com outras geometrias, portanto elas precisam ser verificadas antes da instalação.
Este modelo serve para medir temperatura acima de 200 °C?
Não. A faixa de medição informada termina em 200 °C; para temperaturas superiores, selecione um dispositivo cuja faixa cubra a condição do processo.
Ele serve para uma linha que trabalha acima de 160 bar?
Não de acordo com o limite informado: a resistência à pressão é de 160 bar. Uma aplicação acima desse valor fica fora da especificação declarada.
A saída de 4 a 20 mA está presente, mas o valor não muda; o que devo verificar?
Antes de substituir o sensor, confira a alimentação de 18 a 32 V DC, a carga do circuito e a ligação da saída. A carga máxima é 250 Ω entre 18 e 19 V e 300 Ω entre 19 e 32 V.
O IO-Link não estabelece comunicação; o que devo conferir primeiro?
Verifique a conexão M12 e confirme no mestre o suporte à revisão IO-Link 1.1 e à taxa COM2 de 38,4 kBaud. Consulte também a configuração do mestre e o datasheet do dispositivo.
Como devo conectar o TA2512 ao sistema de controle?
Use o conector M12 de codificação A e 4 contatos e desligue a alimentação durante a ligação. Consulte a pinagem oficial do datasheet antes de conectar; a ficha disponível não especifica aqui a atribuição dos pinos.
É necessário comprar um kit ou componentes avulsos para instalação?
O produto está identificado como uma peça e a ficha não lista acessórios inclusos nem um kit de instalação. Confirme separadamente se o cabo M12 e os componentes de montagem necessários já estão disponíveis na instalação.

GLOSSÁRIO TÉCNICO

Pt 1000
Elemento sensor resistivo de platina usado para medir temperatura; neste produto, há um elemento conforme DIN EN 60751, classe A (Ref.: elemento de medição e norma do sensor).
IO-Link
Interface de comunicação para integração do sensor com um mestre compatível; neste produto, revisão 1.1 (Ref.: interface de comunicação).
4 a 20 mA
Faixa de corrente da saída analógica usada para transmitir a medição ao sistema de controle (Ref.: corrente da saída analógica).
G 1/2 com cone de vedação
Conexão mecânica de processo declarada para montagem do transmissor (Ref.: conexão de processo).
IP 69K
Grau de proteção indicado na ficha do produto; a condição específica de aplicação deve seguir a documentação do fabricante (Ref.: graus de proteção).
