R$ 2.384,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2502
- EAN: 4021179283588
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "TA2502 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C"
Destaques do Produto
Faixa de medição
-50…200 °C
Saída
Analógica 4…20 mA e IO-Link
Processo
G 1/2 externa, cone de vedação
Elétrica
M12, codificação A, 4 contatos
Pressão máxima informada
160 bar
Comprimento de instalação
30 mm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

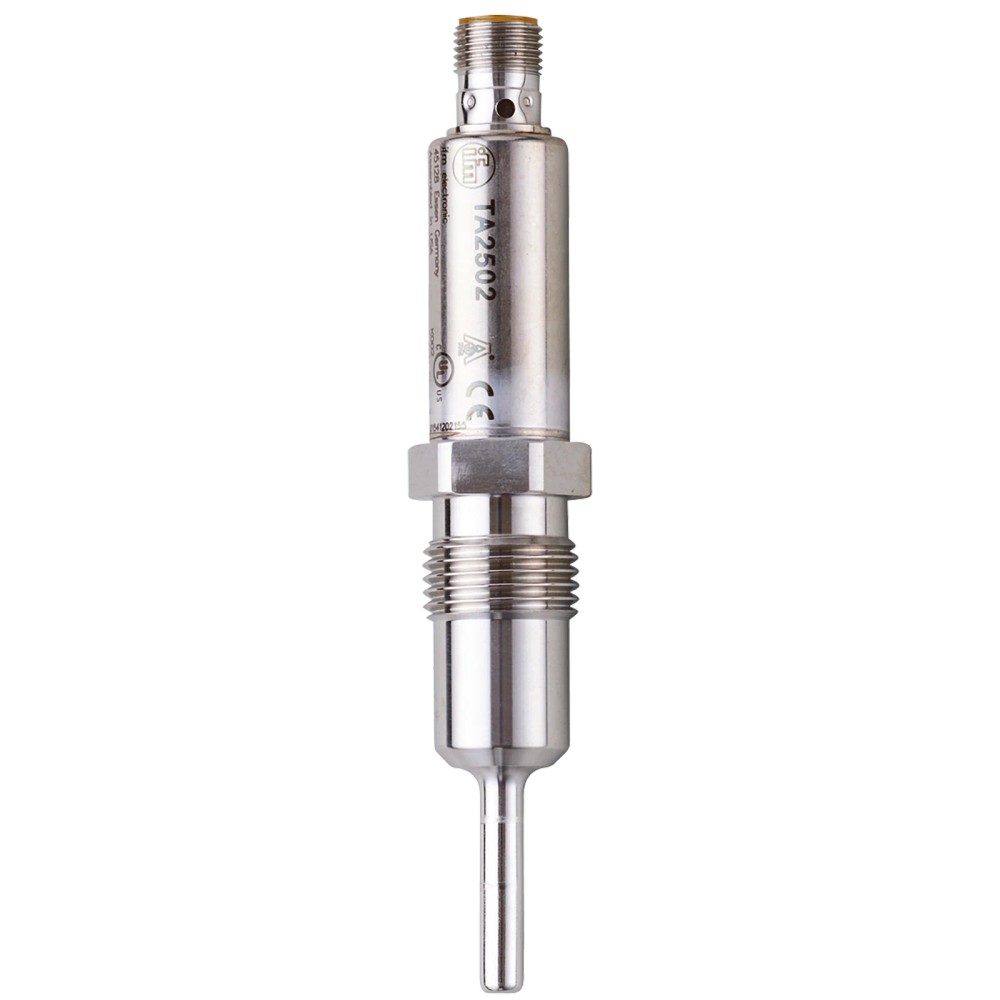

Sobre o Transmissor de Temperatura ifm TA2502 IO-Link, -50 a 200 °C
O ifm TA2502 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Usa elemento sensor Pt 1000 classe A e oferece saída analógica 4…20 mA e comunicação IO-Link. Mede de -50 a 200 °C, com ajuste de fábrica de 0 a 200 °C, e suporta pressão de até 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -50…200 °C |
| Ajuste de fábrica | 0…200 °C |
| Elemento sensor | 1 × Pt 1000, DIN EN 60751, classe A |
| Saída analógica | 4…20 mA |
| Comunicação | IO-Link 1.1 |
| Conexão de processo | G 1/2 rosca externa com cone de vedação |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Resistência à pressão | 160 bar (16 MPa) |
| Temperatura ambiente | -25…80 °C |
| Grau de proteção | IP67, IP68, IP69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos e gasosos, conforme os limites de medição, pressão e temperatura especificados.
- Instalações de processo com conexão G 1/2 externa com cone de vedação e comprimento de instalação de 30 mm.
- Sistemas que aceitam saída analógica 4…20 mA ou comunicação IO-Link e alimentação de 18…32 V DC.
⚠ Considere outro se precisa de:
- Não selecionar quando a temperatura do fluido ultrapassar a faixa de medição de -50…200 °C.
- Não usar em processo que exija pressão acima de 160 bar.
- Não considerar compatível mecanicamente com conexões de processo diferentes de G 1/2 externa com cone de vedação sem validação de adaptadores e vedação.
- A ficha não informa acessórios incluídos nem compatibilidade com controladores específicos; validar esses pontos antes da integração.
APLICAÇÕES E USO
- Uso indicado pela ficha: monitoramento de temperatura de fluidos líquidos e gasosos, respeitando a faixa de -50…200 °C e a pressão máxima de 160 bar.
- Possibilidade de integração em sistemas de controle com entrada 4…20 mA, desde que a alimentação e a carga estejam dentro dos limites especificados.
- Possibilidade de integração por IO-Link em sistema compatível com IO-Link 1.1 e COM2 a 38,4 kBaud; validar a configuração do mestre e do controlador.
- Em operação próxima ao limite superior de temperatura do fluido, considerar a condição ambiental indicada pelo fabricante: para fluido abaixo de 200 °C, ambiente de -25…60 °C. Consultar a folha de dados para a condição correspondente à instalação.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2502 IO-Link, -50 a 200 °C, verifique estes pontos:
Escolha o TA2502 quando
A instalação requer medição de -50…200 °C, conexão de processo G 1/2 externa com cone de vedação, instalação de 30 mm e sinal 4…20 mA e/ou IO-Link. Confirme também que a pressão de processo não excede 160 bar e que a alimentação disponível está entre 18 e 32 V DC.
Avalie outra configuração quando
A faixa de temperatura necessária, a pressão de processo ou a conexão mecânica estiver fora dos valores informados para este modelo. A ficha não identifica um modelo alternativo; compare os requisitos com o datasheet do fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação funcional do TA2502. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados na ficha do produto. |
| Marca e modelo | ifm; TA2502 | Identificação do fabricante e do modelo. |
| GTIN | 4021179283588 | Identificador comercial informado no anúncio. |
| Elemento sensor e faixa de medição | ||
|---|---|---|
| Elemento de medição | 1 × Pt 1000, conforme DIN EN 60751, classe A | Elemento e padrão de referência especificados. |
| Alcance de medição | -50…200 °C | Limites de medição informados. |
| Ajuste de fábrica | 0…200 °C | Configuração de fábrica; não corresponde à totalidade da faixa de medição. |
| Comprimento da sonda L | 30 mm | Dimensão de sonda indicada na ficha. |
| Diâmetro da sonda | 6 mm | Dimensão da sonda indicada na ficha. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18…32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 50 mA | Limite de consumo informado. |
| Classe de proteção elétrica | III | Classificação indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção especificada pelo fabricante. |
| Proteção contra curto-circuitos | Sim | Proteção especificada pelo fabricante. |
| Proteção contra sobrecarga | Sim | Proteção especificada pelo fabricante. |
| Saídas e carga | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link, configuráveis | Tipos de saída indicados na ficha. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente da saída analógica | 4…20 mA | Tipo e intervalo de corrente especificados. |
| Carga máxima | 250 Ω a 18…19 V; 300 Ω a 19…32 V | Carga permitida conforme a tensão de operação. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Expressão de precisão da saída conforme a ficha; MS mantido como indicado. |
| Resolução da saída analógica | 0,04 K | Resolução informada para a saída analógica. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.1 | Revisão suportada informada. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e tipo de comunicação indicados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil informado na ficha. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo especificado para o ciclo do processo. |
| Precisão, desvios e resposta | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Coeficiente informado pelo fabricante. |
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Tempos de resposta especificados para T05 e T09. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25…80 °C | Faixa ambiental indicada na ficha. |
| Limite ambiental associado à temperatura do fluido | Fluido <160 °C: ambiente -25…80 °C; fluido <200 °C: ambiente -25…60 °C | Condição específica informada pelo fabricante para a temperatura ambiente. |
| Temperatura de armazenamento | -40…100 °C | Limites de armazenamento especificados. |
| Grau de proteção | IP67, IP68, IP69K | Graus de proteção indicados; observar as condições de ensaio e instalação do fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC informadas. |
| Pressão e resistência mecânica | ||
|---|---|---|
| Resistência à pressão | 160 bar (16 MPa) | Limite de pressão informado. |
| MAWP em aplicações segundo CRN | 160 bar | Valor indicado para aplicações segundo CRN. |
| Resistência contra vácuo | -1000 mbar (-0,1 MPa) | Valor de resistência ao vácuo informado. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Condição de ensaio especificada. |
| Resistência a vibrações | DIN IEC 68-2-6, 10 g (10…2000 Hz) | Condição de ensaio especificada. |
| Conexões e dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/2 rosca externa com cone de vedação | Interface mecânica de processo. |
| Comprimento de instalação EL | 30 mm | Comprimento de instalação especificado. |
| Conexão elétrica | 1 × M12, codificação A, 4 contatos | Conector elétrico informado. |

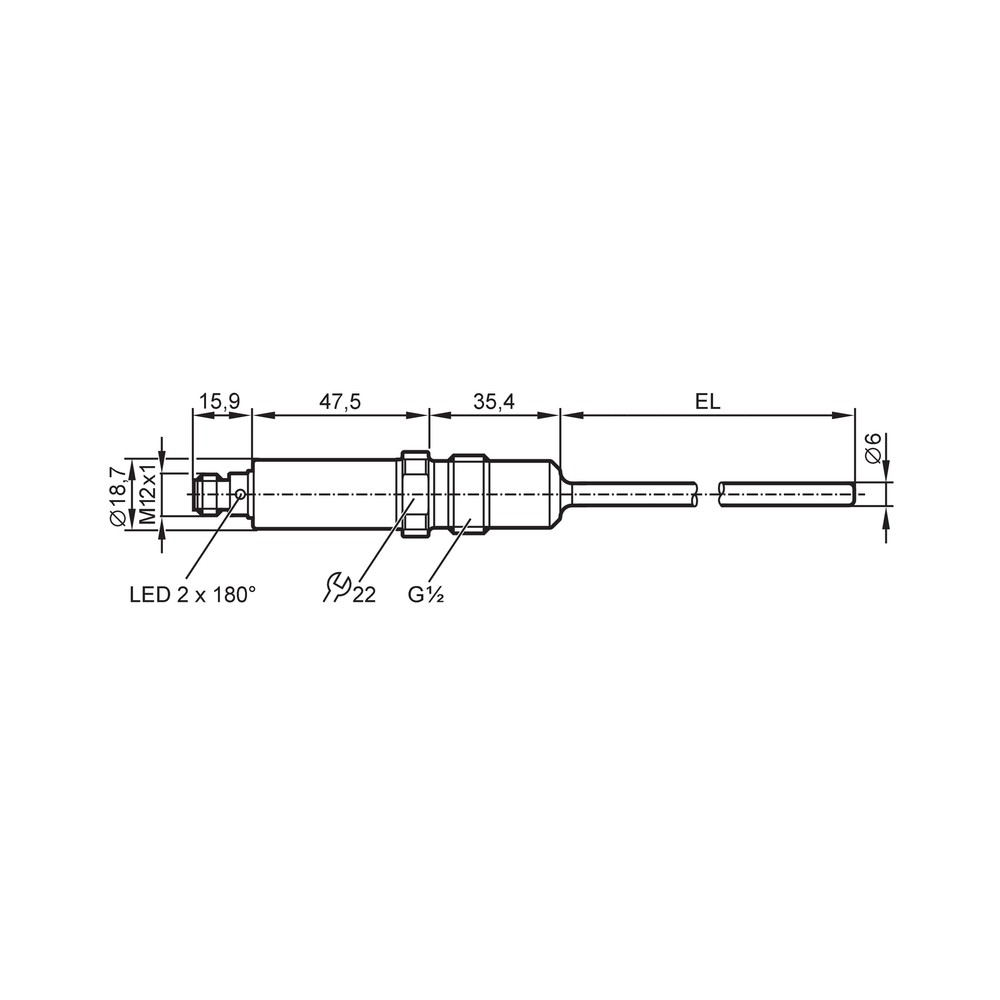

| Invólucro | Cilíndrico; Ø 18,7 mm; comprimento total 128,8 mm | Formato e dimensões informados. |
| Materiais do invólucro | Aço inoxidável 1.4404 (316L), PEI, FKM | Materiais informados para o conjunto. |
| Material em contato com o fluido | Aço inoxidável 1.4404 (316L), eletropolido | Material da superfície em contato com o fluido. |
| Característica da superfície | Ra < 0,8 μm | Acabamento superficial informado. |
| Torque máximo de aperto | 30…50 Nm | Faixa de torque indicada para a montagem. |
| Peso | 180,5 g | Massa informada nos dados do produto. |
| Dados operacionais e conformidade | ||
|---|---|---|
| Número de aprovação UL | K002 | Identificação de aprovação informada na ficha. |
| MTTF | 232 anos | Valor de MTTF informado; não equivale a prazo de garantia. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1; transmissão COM2, 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Saída analógica de corrente 4…20 mA, configurável conforme a ficha.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 18…32 V DC; classe de proteção III. A ficha não especifica neste contexto a atribuição dos pinos; consultar o datasheet antes da ligação.
Processo
G 1/2 rosca externa com cone de vedação; comprimento de instalação EL de 30 mm. Compatibilidade mecânica depende da conexão correspondente e da vedação adequada.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de controle com entrada de corrente 4…20 mA e alimentação de 18…32 V DC | ✓ | A ficha especifica saída analógica de 4…20 mA e tensão de operação de 18…32 V DC; verificar a carga permitida em função da tensão. |
| Mestre IO-Link compatível com IO-Link 1.1 e COM2 a 38,4 kBaud | ✓ | Essas características de comunicação estão especificadas para o TA2502; validar a configuração do mestre e do controlador. |
| Conexão de processo G 1/2 externa com cone de vedação e instalação de 30 mm | ✓ | Corresponde à conexão de processo e ao comprimento de instalação especificados. |
| Processo acima de 160 bar ou temperatura acima de 200 °C | ✗ | Ultrapassa, respectivamente, a resistência à pressão e o limite superior da faixa de medição informados. |
| Conexão elétrica diferente de M12 codificação A, 4 contatos, sem interface de adaptação validada | ✗ | A conexão elétrica indicada para o produto é M12 codificação A, 4 contatos; a ficha não documenta outra conexão ou adaptador. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2502 IO-Link, -50 a 200 °C
- Confirme que a conexão de processo do ponto de instalação é G 1/2 externa com cone de vedação e que o comprimento de instalação de 30 mm é adequado.
- Verifique se a faixa de temperatura, a pressão e a temperatura ambiente do processo atendem aos limites especificados para o TA2502.
- Instale o sensor com a vedação e o procedimento adequados ao conjunto; não exceda o torque de aperto informado de 30…50 Nm.
- Conecte o M12 codificação A, 4 contatos, à alimentação de 18…32 V DC, seguindo o esquema oficial do fabricante para a pinagem.
- Selecione a integração pretendida — saída analógica 4…20 mA ou IO-Link — e confirme a carga do circuito analógico ou a compatibilidade do mestre IO-Link.
- Após a montagem, verifique a vedação, a alimentação, a leitura do sinal e a configuração do intervalo; consulte o datasheet para detalhes de parametrização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura analógica fica fora da escala ou não acompanha a temperatura. | Configuração de faixa ou ligação do circuito 4…20 mA incompatível com a entrada do controlador; também pode haver carga acima do limite permitido. | Confirme o modo e a faixa configurados, a tensão de alimentação e a carga total do circuito; compare a entrada do controlador com o sinal 4…20 mA. |
| O dispositivo não aparece no mestre IO-Link. | Alimentação, conexão M12, configuração da porta ou compatibilidade de revisão/protocolo não confirmadas. | Verifique a alimentação de 18…32 V DC, a conexão e o cabo; confirme no mestre IO-Link a revisão 1.1 e COM2 a 38,4 kBaud. |
| Há indicação de temperatura instável ou diferente do processo. | Instalação, inserção da sonda ou condições de processo não correspondentes à aplicação; a ficha não permite determinar uma causa única. | Compare a temperatura com uma referência independente e confira se o sensor está instalado com EL de 30 mm, na conexão e nas condições previstas. |
| Há vazamento no ponto de montagem. | Conexão G 1/2 com cone de vedação montada sem assentamento adequado ou torque fora da faixa indicada. | Despressurize o processo conforme os procedimentos da instalação e inspecione conexão e vedação; confirme o torque de montagem de 30…50 Nm. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2502 e para que tipo de fluido ele serve?
É um transmissor de temperatura ifm com elemento Pt 1000, destinado ao monitoramento de fluidos líquidos e gasosos. A ficha especifica faixa de -50…200 °C.
O que preciso ter para conectar o TA2502 ao meu sistema?
O produto tem conexão elétrica M12 codificação A, 4 contatos, saída analógica 4…20 mA e IO-Link 1.1. Verifique alimentação de 18…32 V DC e, para a ligação, use a pinagem do datasheet.
O TA2502 serve para medir acima de 200 °C ou trabalhar acima de 160 bar?
Não: esses valores excedem os limites informados, que são 200 °C para a medição e 160 bar para resistência à pressão. Se o processo ultrapassar qualquer limite, selecione uma solução especificada para essas condições.
Posso instalar este sensor em uma conexão diferente de G 1/2?
A conexão de processo especificada é G 1/2 externa com cone de vedação. A ficha não documenta compatibilidade direta com outras roscas; confirme qualquer adaptação mecanicamente antes da montagem.
O sinal de temperatura está errado: preciso trocar o transmissor?
Não necessariamente; uma configuração de faixa, ligação do circuito ou carga acima do limite pode afetar a leitura analógica. Antes de substituir, confira a configuração, a alimentação e a carga permitida para a tensão aplicada.
O mestre IO-Link não detecta o TA2502; o que verifico primeiro?
Verifique alimentação, conexão M12 e configuração da porta do mestre para IO-Link 1.1 e COM2 a 38,4 kBaud. Se a comunicação continuar indisponível, consulte o datasheet e a configuração do mestre.
É melhor comprar o TA2502 ou um sensor com outra saída?
Escolha o TA2502 quando o sistema aceitar 4…20 mA ou IO-Link e as conexões e limites de processo forem adequados. A ficha não especifica modelos alternativos; compare a saída, a faixa e a conexão exigidas antes de escolher outra versão.
O produto acompanha cabo, adaptador ou kit de montagem?
A informação disponível indica uma peça por embalagem, mas não lista acessórios incluídos. Confirme com o fornecedor os itens físicos fornecidos no pedido.
Que cuidados devo ter ao instalar o TA2502?
Confirme a conexão G 1/2 com cone de vedação e aplique o torque informado de 30…50 Nm. Faça a ligação elétrica seguindo o esquema do fabricante e respeite as condições de processo e alimentação.
Como verifico se a leitura 4…20 mA é compatível com a entrada do controlador?
Confira se a entrada do controlador aceita corrente de 4…20 mA e se a carga total respeita o limite do transmissor: 250 Ω a 18…19 V ou 300 Ω a 19…32 V. A ficha não informa dados de garantia ou procedência comercial.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento de medição resistivo de platina usado pelo transmissor. (Ref.: 1 × Pt 1000, DIN EN 60751, classe A.)
IO-Link
Interface de comunicação digital indicada para parametrização e troca de dados com um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud.)
4…20 mA
Sinal analógico de corrente usado para transmitir a medição ao sistema de controle. (Ref.: corrente da saída analógica 4…20 mA.)
G 1/2 com cone de vedação
Conexão mecânica externa de processo indicada para a montagem do transmissor. (Ref.: conexão de processo G 1/2 rosca externa com cone de vedação.)
IP67 / IP68 / IP69K
Graus de proteção declarados para o invólucro; a aplicação deve respeitar as condições de instalação e ensaio do fabricante. (Ref.: grau de proteção IP67, IP68, IP69K.)
