Transmissor de Temperatura IFM TA2447

Pré-visualizar: TA2447 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, 150mm

TA2447 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, 150mm

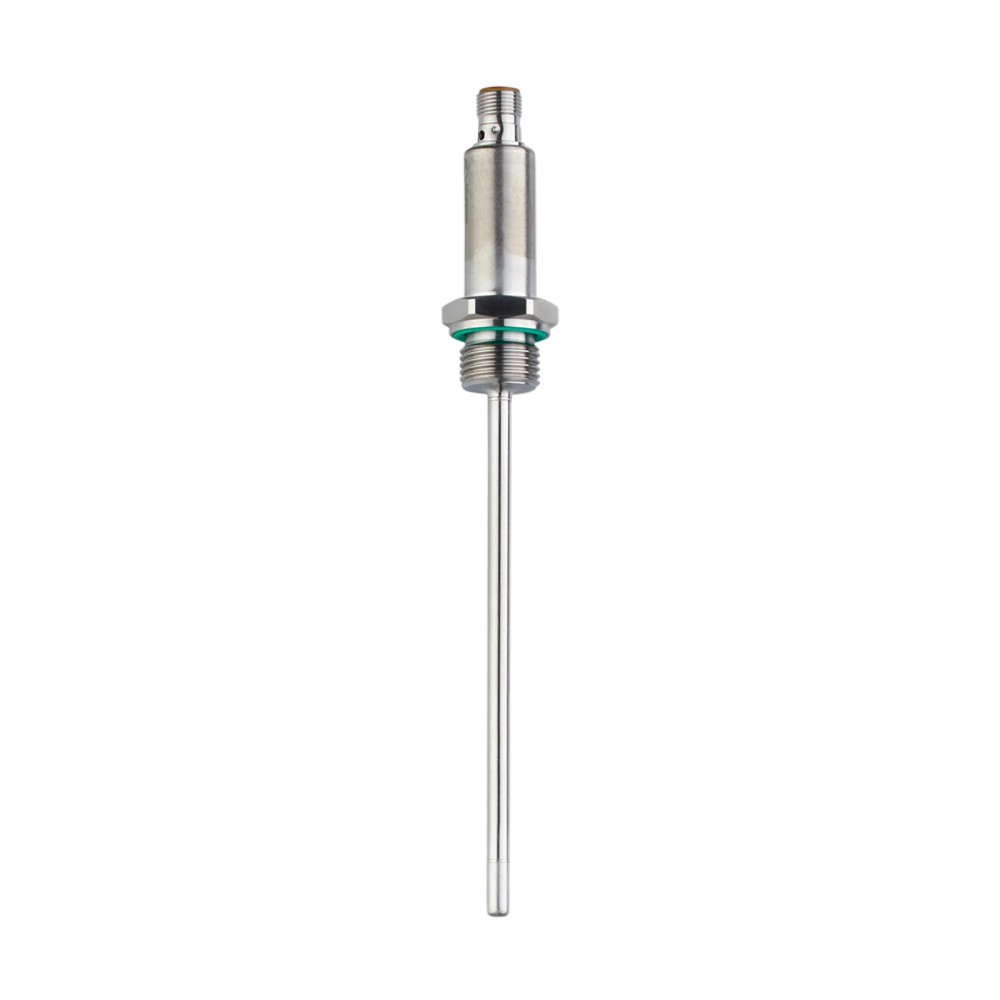

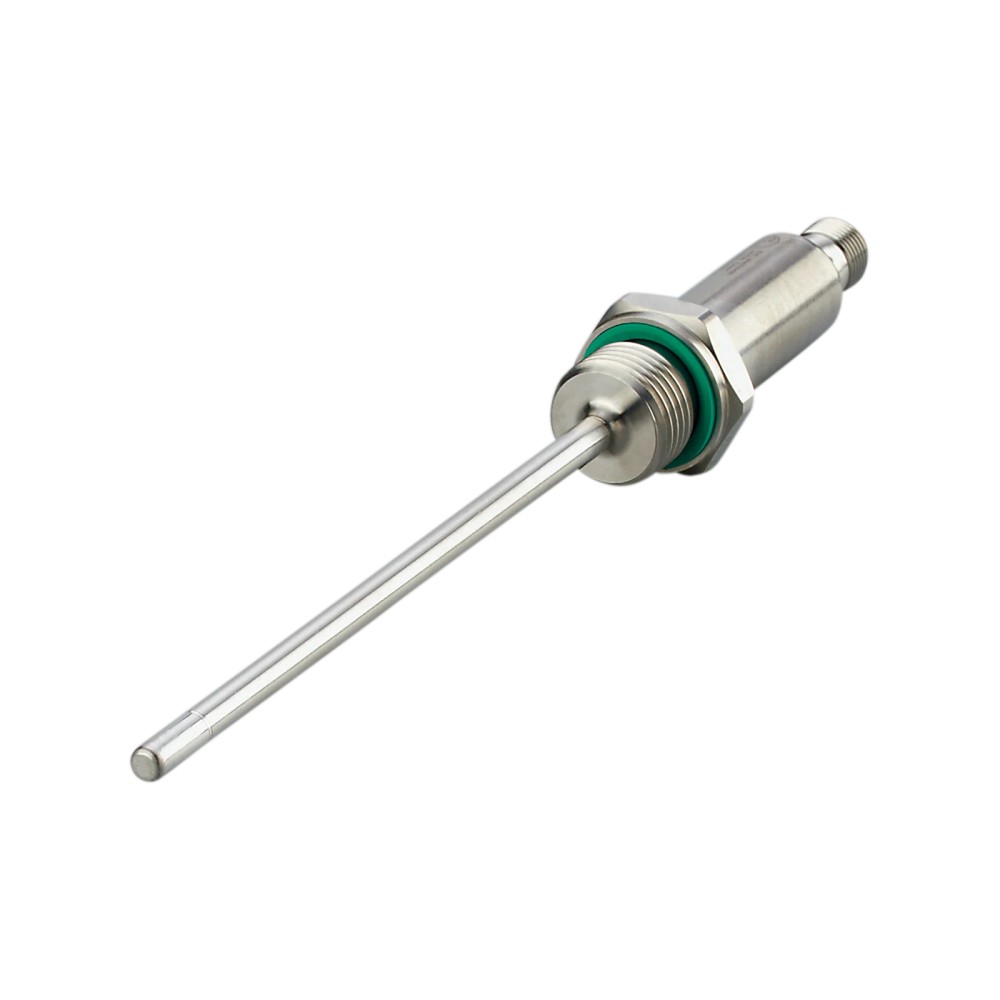

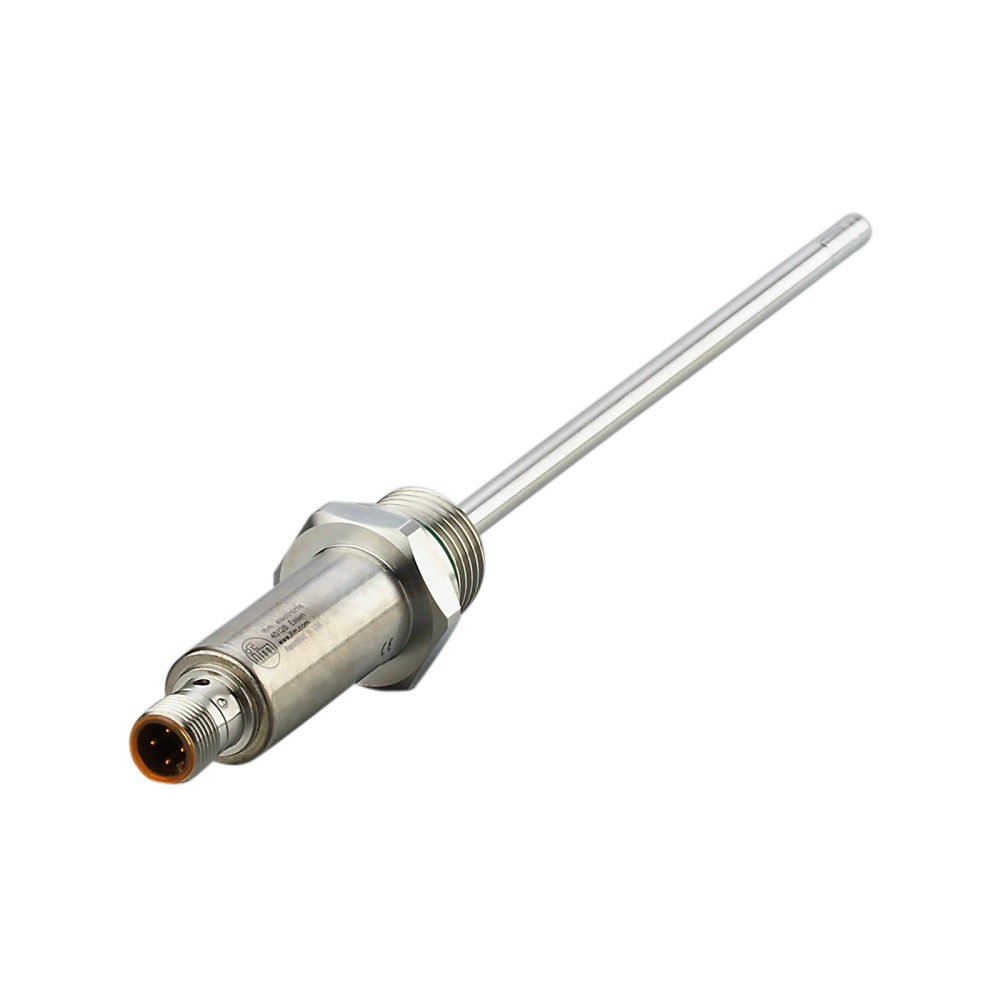

Imagem meramente ilustrativa

R$ 2.200,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2447
EAN: 4021179289542
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2447 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, 150mm"

Destaques do Produto

Faixa de medição

-50...150 °C

Sinal de saída

4...20 mA e IO-Link

Conexão de processo

G 1/2 externa

Instalação

EL de 150 mm

Alimentação

18...32 V DC

Pressão máxima indicada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2447, Pt 1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, instalação 150 mm

O ifm TA2447 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 e oferece comunicação IO-Link e saída analógica de 4...20 mA. Seu alcance de medição é de -50...150 °C, com comprimento de instalação de 150 mm e conexão de processo G 1/2 externa.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Alcance de medição	-50...150 °C
Ajuste de fábrica	0...100 °C
Saídas	Analógica 4...20 mA e IO-Link, configuráveis
Conexão de processo	G 1/2 rosca externa
Comprimento de instalação EL	150 mm
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...32 V DC
Grau de proteção	IP 67, IP 68, IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, dentro do alcance de -50...150 °C.
Instalações que aceitem conexão de processo G 1/2 externa e comprimento de instalação EL de 150 mm.
Sistemas com alimentação de 18...32 V DC e entrada compatível com saída 4...20 mA ou interface IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de processo exceda -50...150 °C ou cuja pressão exceda 160 bar.
Instalações que exijam conexão de processo diferente de G 1/2 externa sem adaptador validado.
Sistemas sem alimentação de 18...32 V DC ou cuja interface não aceite a saída analógica ou IO-Link disponível.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos e gasosos, conforme os meios indicados na ficha; confirmar compatibilidade química dos materiais molhados (316L e FKM) com o fluido específico.
Medição em processo com temperatura entre -50...150 °C, pressão até 160 bar e temperatura ambiente entre -25...80 °C, respeitando também conexão e instalação especificadas.
Integração com sistema de controle por sinal analógico 4...20 mA ou por IO-Link; a seleção da interface depende das entradas disponíveis no controlador.
Possibilidade de utilização em ambientes que exijam proteção IP 67, IP 68 ou IP 69K, desde que sejam atendidas as condições de instalação e ensaio do fabricante. A ficha não especifica setores industriais ou aplicações particulares.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2447, Pt 1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, instalação 150 mm, verifique estes pontos:

Escolha o TA2447 quando

A aplicação requer medição de temperatura de fluidos no intervalo -50...150 °C, elemento Pt 1000, saída analógica 4...20 mA ou comunicação IO-Link, e atende à conexão G 1/2 externa.

Verifique outra configuração quando

A faixa térmica, conexão de processo, comprimento de instalação, alimentação ou pressão requerida estiver fora dos limites declarados. Compare esses requisitos com o datasheet do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Categoria do equipamento.
Substâncias monitoradas	Fluidos líquidos e gasosos	Meios indicados na ficha.
Elemento de medição	1 x Pt 1000	Elemento sensor especificado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe declaradas para o Pt 1000.

Faixa de medição
Alcance de medição	-50...150 °C	Limites especificados para medição.
Ajuste de fábrica	0...100 °C	Configuração de fábrica indicada.

Dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação.
Consumo de corrente	< 50 mA	Valor máximo indicado.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2	Norma declarada.

Saídas
Sinal analógico	4...20 mA	Saída de corrente; configurável.
Quantidade de saídas analógicas	1	Número declarado.
Resolução da saída analógica	0,04 K	Resolução especificada.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Valor declarado pelo fabricante; MS conforme notação da ficha.
Carga máxima	250 Ω (18...19 V); 300 Ω (19...32 V)	Limite de carga relacionado à tensão de operação.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação configurável.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Valor declarado na ficha.

Tempos de reação
Retardo de prontidão	1 s	Tempo declarado até prontidão.
Tempo dinâmico de resposta t05/t09	1 / 3 s	Tempos declarados para os parâmetros t05 e t09.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Limites de operação ambiente.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento.
Grau de proteção	IP 67, IP 68, IP 69K	Classificações declaradas; condições de ensaio e instalação devem ser consultadas no datasheet.
Resistência a choques	DIN IEC 68-2-27 (50 g / 11 ms)	Condição e referência declaradas.
Resistência a vibrações	DIN IEC 68-2-6 (20 g / 10...2000 Hz)	Condição e referência declaradas.
MTTF	346 anos	Valor declarado pelo fabricante; não representa vida útil garantida.

Dados mecânicos e de processo
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica.
Comprimento de instalação EL	150 mm	Comprimento de instalação especificado.
Comprimento da sonda L	136 mm	Comprimento da sonda declarado.
Diâmetro da sonda	6 mm	Dimensão indicada para a sonda.
Dimensões externas	Ø 18,7 mm; L = 213,9 mm	Dimensões gerais declaradas.
Resistência à pressão	160 bar / 16 MPa	Limite indicado para pressão.
Torque	45 Nm	Valor declarado; consultar instruções de montagem para aplicação.
Materiais do corpo	Aço inoxidável 1.4404 (316L), PEI, FKM	Materiais declarados para o conjunto.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM	Materiais declarados como molhados pelo fluido.
Peso	147,5 g	Massa indicada na ficha.

Conexão elétrica e elementos de operação
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e quantidade de contatos declarados.
Contatos	Banhados a ouro	Característica indicada para os contatos.
Indicador de estado	1 LED verde	Indicação visual do estado de operação.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Saída analógica de corrente 4...20 mA, configurável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos; alimentação de 18...32 V DC. A compatibilidade do cabo e do mestre IO-Link deve ser confirmada conforme pinagem e requisitos do sistema no datasheet.

Processo Rosca externa G 1/2. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação; comprimento de instalação EL de 150 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com sinal analógico de 4...20 mA	✓	O TA2447 possui saída analógica de corrente de 4...20 mA; verifique também alimentação e carga permitida.
Mestre IO-Link compatível com revisão 1.1 e COM2	✓	A interface indicada é IO-Link 1.1, com transferência COM2 a 38,4 kBaud.
Conexão de processo G 1/2 externa e instalação com EL de 150 mm	✓	Essas são as especificações mecânicas declaradas para o sensor.
Processo acima de 160 bar	✗	A resistência à pressão especificada é 160 bar; operação acima desse valor não está indicada.
Processo fora de -50...150 °C	✗	A temperatura requerida excede o alcance de medição declarado.
Sistema alimentado fora de 18...32 V DC	✗	A tensão de operação especificada é 18...32 V DC.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2447, Pt 1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, instalação 150 mm

Confirme que a faixa de temperatura, pressão, fluido e temperatura ambiente estão dentro dos limites declarados.
Verifique se a conexão do processo é compatível com a rosca externa G 1/2 e se o espaço permite EL de 150 mm.
Instale o sensor na conexão de processo observando as instruções de montagem e o torque declarado de 45 Nm; confirme o procedimento no datasheet.
Conecte a alimentação de 18...32 V DC por conexão M12 codificação A, seguindo a pinagem oficial do fabricante.
Configure e conecte a saída necessária: 4...20 mA ou IO-Link, conforme a entrada do sistema de controle.
Após energizar, confira o LED verde de estado e valide a leitura e a comunicação no controlador.

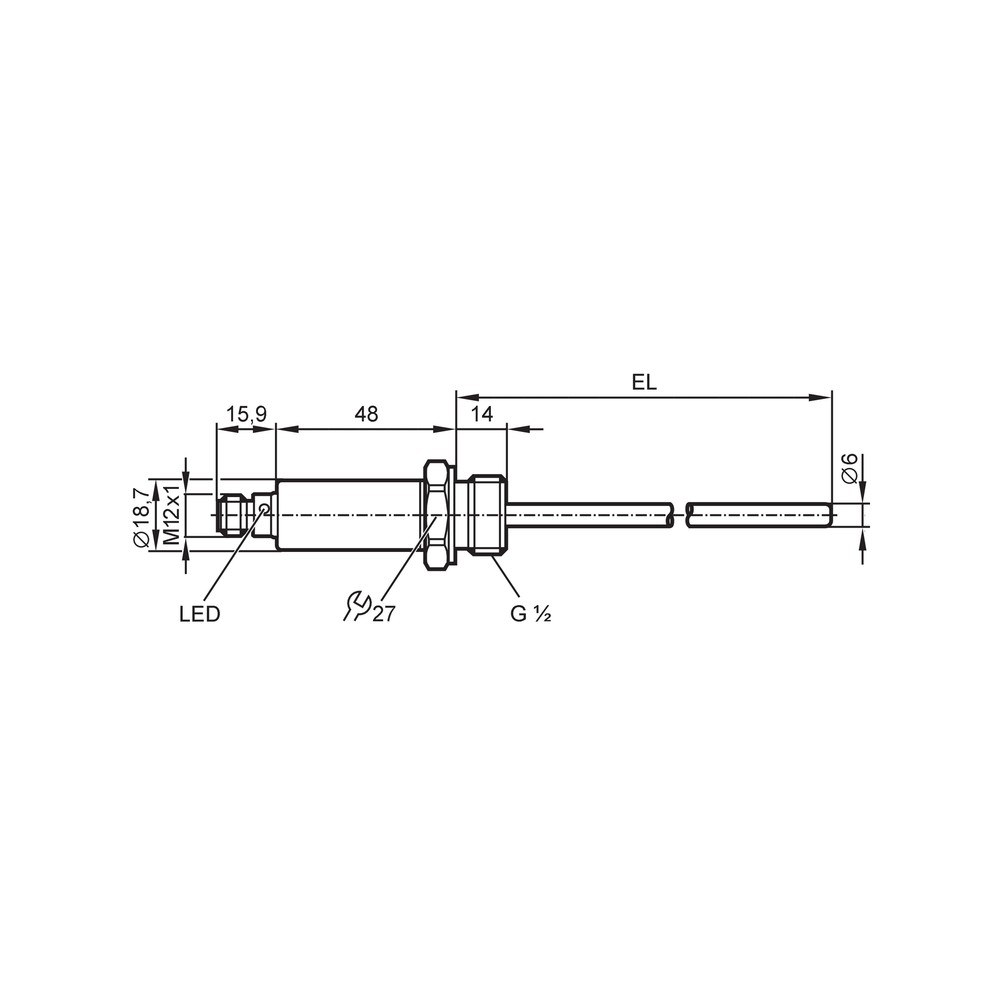

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra sinal analógico.	Alimentação fora da faixa, ligação incorreta, carga acima do limite especificado ou entrada configurada para outro tipo de sinal.	Meça a alimentação nos terminais, confira a configuração da entrada e verifique a carga conforme a tensão aplicada: até 250 Ω em 18...19 V ou 300 Ω em 19...32 V.
O mestre não identifica o sensor por IO-Link.	Incompatibilidade de configuração de comunicação, ligação elétrica incorreta ou ausência de alimentação adequada.	Confirme alimentação de 18...32 V DC, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2, 38,4 kBaud.
A leitura de temperatura parece incorreta ou fora da faixa esperada.	Configuração de saída ou faixa aplicada diferente da configuração do sensor, ou condições de processo fora dos limites declarados.	Compare o valor com uma referência de processo, confira o ajuste de fábrica 0...100 °C e verifique a configuração da saída e os limites de medição no datasheet.
Há vazamento ou o sensor não fica corretamente assentado na conexão.	Rosca incompatível, montagem inadequada ou condição de pressão acima do limite especificado.	Desenergize e inspecione a conexão G 1/2, a vedação e a montagem; confirme que a pressão não ultrapassa 160 bar e consulte o procedimento do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2447 PT-BR (Datasheet) Desenho em escala TA2447 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2447 e para quem ele serve?

É um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Pode ser integrado a sistemas com entrada analógica 4...20 mA ou IO-Link.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens inclusos. Confirme o conteúdo do fornecimento diretamente com o vendedor antes da compra.

Posso usar o TA2447 acima de 150 °C ou abaixo de -50 °C?

Não para medição dentro das especificações declaradas: o alcance é de -50...150 °C. Para temperaturas fora desse intervalo, selecione um modelo com faixa adequada.

Ele serve para uma conexão de processo diferente de G 1/2?

A conexão especificada é G 1/2 externa. Para outra rosca, a compatibilidade não está confirmada; valide conexão e eventual adaptador antes da instalação.

O sensor está energizado, mas não aparece leitura no CLP. O que verifico antes de trocar?

Confira primeiro a alimentação de 18...32 V DC, a ligação e a configuração da entrada do CLP para 4...20 mA ou IO-Link. Se usar saída analógica, verifique também o limite de carga permitido.

A comunicação IO-Link falha; isso significa que o sensor está danificado?

Não necessariamente. Verifique a ligação M12, a alimentação e se o mestre está configurado para IO-Link 1.1 e COM2, 38,4 kBaud antes de substituir o sensor.

Devo escolher o TA2447 ou um transmissor sem IO-Link?

Escolha o TA2447 quando precisar da saída 4...20 mA e/ou da interface IO-Link e os limites de processo forem compatíveis. Se outra faixa, conexão ou condição for necessária, compare os dados do modelo alternativo.

Preciso comprar cabo ou adaptador junto?

A ficha não confirma quais acessórios acompanham o produto. Verifique separadamente a necessidade de cabo M12 e a compatibilidade da conexão de processo com a instalação.

Que cuidados devo ter durante a instalação?

Confirme a rosca G 1/2, o comprimento de instalação e os limites do processo antes da montagem. Siga as instruções do fabricante para pinagem, vedação e torque.

Como descubro a pinagem da conexão M12?

Consulte o datasheet oficial do TA2447 para a pinagem e o esquema elétrico. Não conecte os condutores com base apenas no formato do conector.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste sensor, especificado como classe A conforme DIN EN 60751 (Ref.: elemento de medição).

IO-Link

Interface de comunicação para troca de dados entre o sensor e um mestre compatível (Ref.: revisão 1.1; COM2, 38,4 kBaud).

4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível (Ref.: saída analógica 4...20 mA).

Comprimento de instalação indicado para inserção do sensor na conexão de processo (Ref.: EL de 150 mm).

IP 69K

Grau de proteção declarado para o invólucro; as condições específicas de instalação e ensaio devem ser verificadas na documentação do fabricante (Ref.: IP 67, IP 68 e IP 69K).
