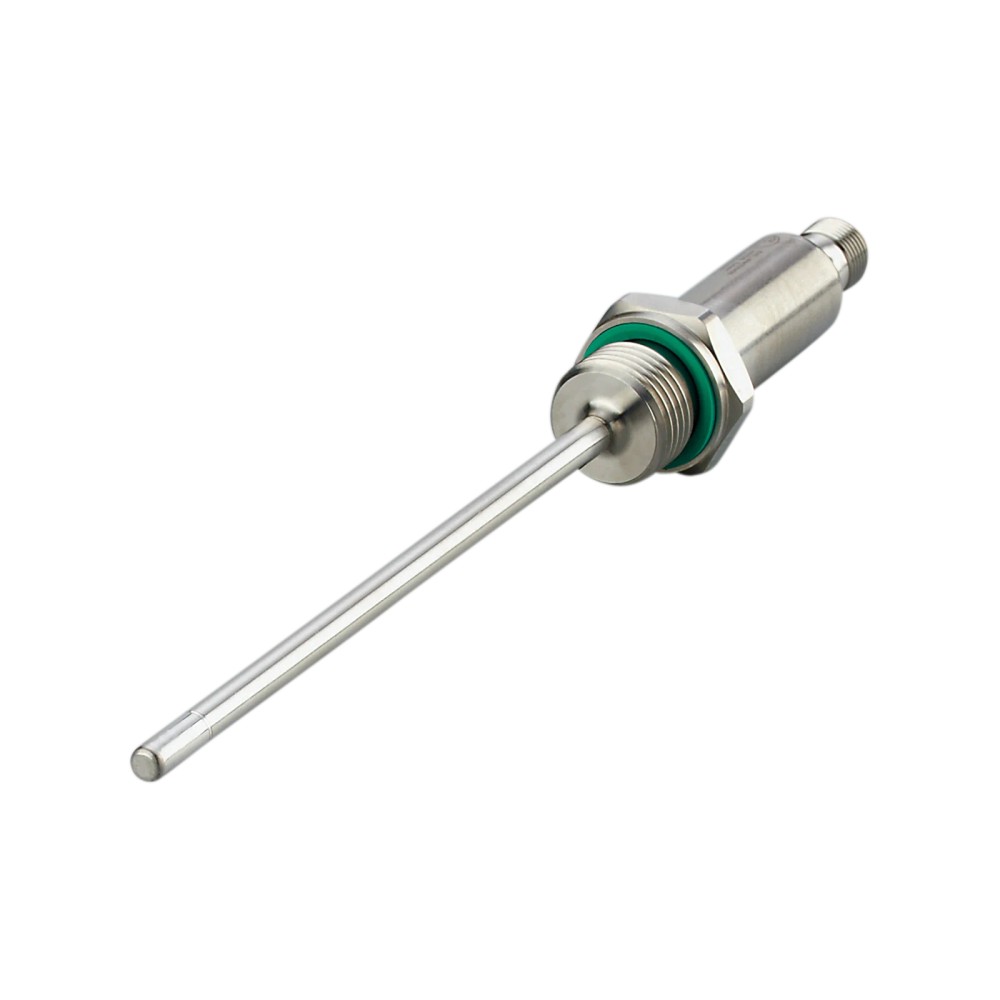

Imagem meramente ilustrativa

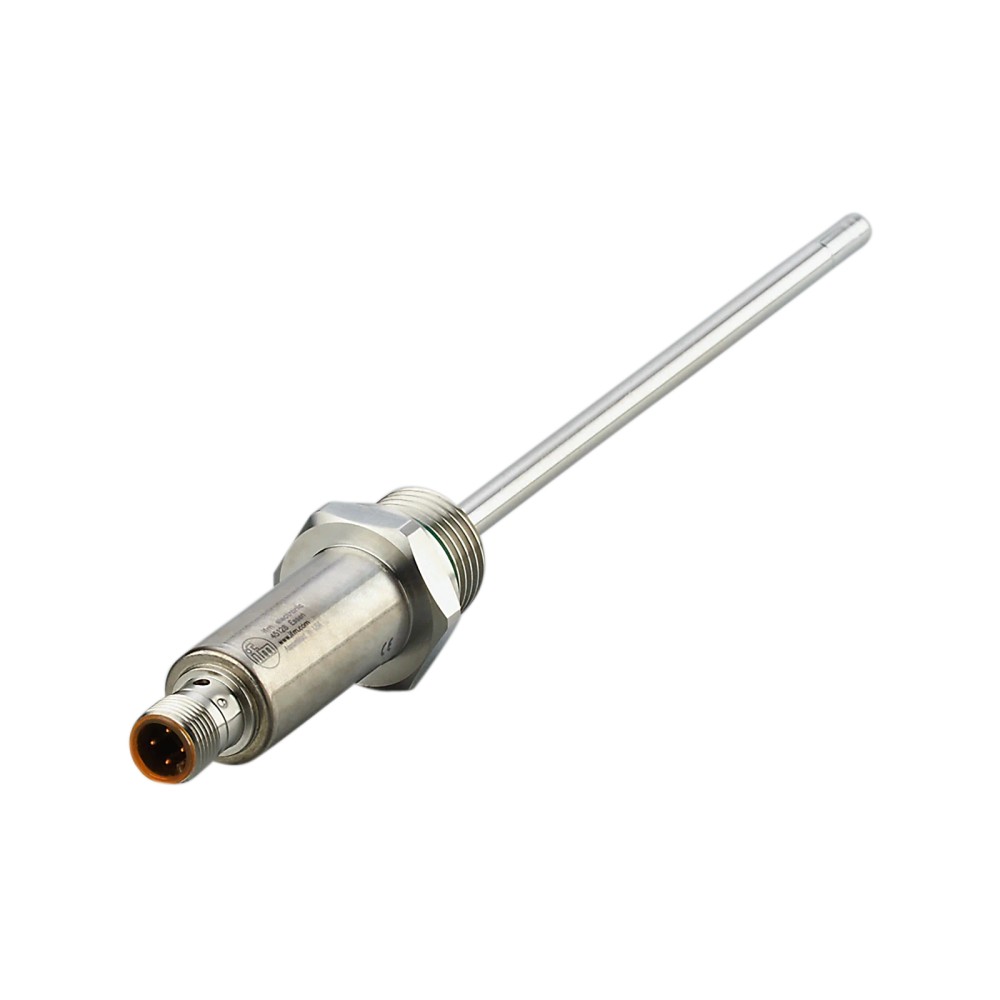

Imagem meramente ilustrativa

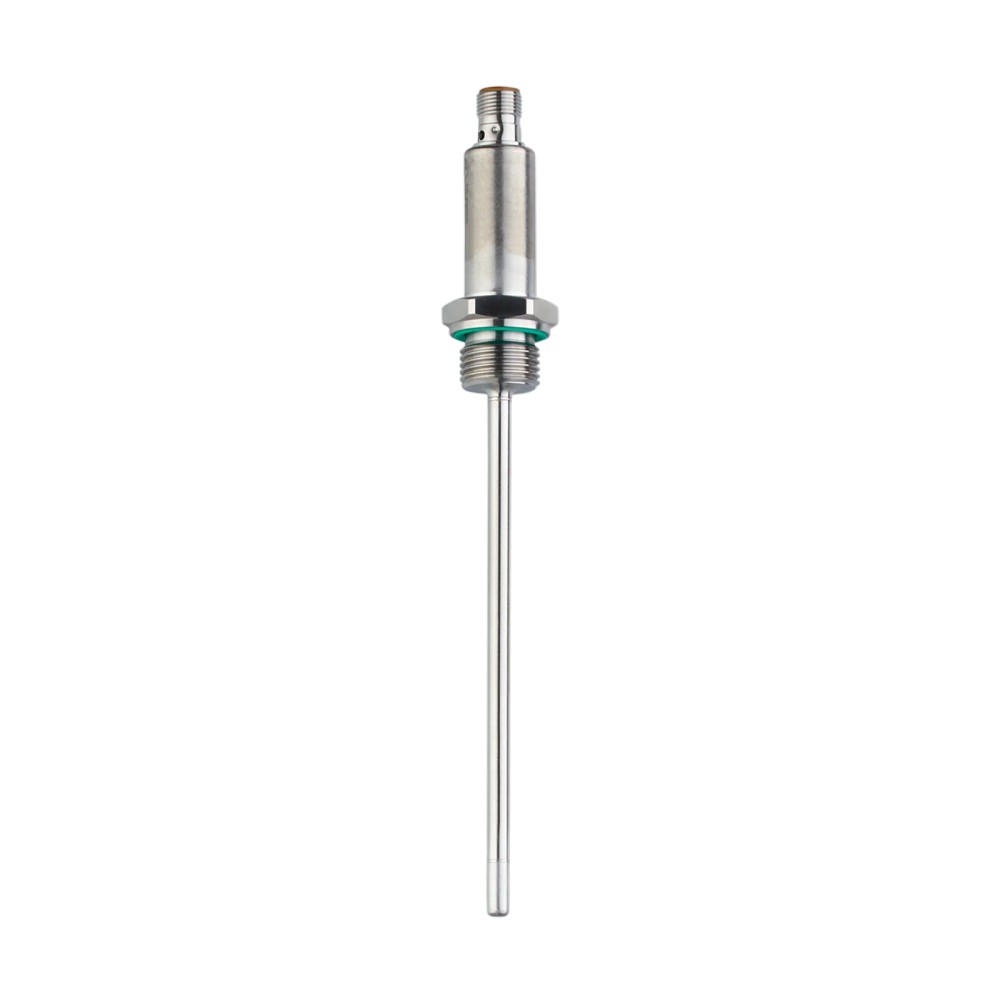

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 2.200,44
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2445
- EAN: 4021179279840
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-50...mais
Saiba mais sobre: "TA2445 IFM - Transmissor de Temperatura ifm Medição de fluidos IO-Link -50 a 150°C G 1/2"
Destaques do Produto
Faixa de medição
-50 a 150 °C
Sinal analógico
4 a 20 mA
Interface digital
IO-Link, revisão 1.1
Processo
Rosca externa G 1/2
Instalação
Comprimento EL de 150 mm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de Temperatura ifm TA2445, IO-Link, -50 a 150 °C, conexão de processo G 1/2
O ifm TA2445 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Mede de -50 a 150 °C e utiliza elemento Pt 1000 classe A conforme DIN EN 60751. Oferece comunicação IO-Link e saída analógica de 4 a 20 mA, com conexão de processo G 1/2 externa.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -50 a 150 °C |
| Elemento sensor | 1 x Pt 1000, classe A conforme DIN EN 60751 |
| Comunicação | IO-Link, revisão 1.1 |
| Saída analógica | 4 a 20 mA |
| Conexão de processo | G 1/2, rosca externa |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Comprimento de instalação | 150 mm |
| Resistência à pressão | 300 bar / 30 MPa |
| Proteção IP | IP 67, IP 68 e IP 69K |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L) e vedação FKM |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em fluidos líquidos ou gasosos quando a faixa necessária estiver dentro de -50 a 150 °C.
- Instalações que aceitem conexão de processo G 1/2 externa e comprimento de instalação EL de 150 mm.
- Sistemas que recebam IO-Link ou sinal analógico de 4 a 20 mA, conforme a configuração e a interface disponíveis.
⚠ Considere outro se precisa de:
- Aplicações cuja temperatura de processo exceda a faixa declarada de -50 a 150 °C.
- Instalações cuja conexão de processo não seja compatível com rosca externa G 1/2, sem adaptador validado para o conjunto.
- Aplicações que exijam saída exclusivamente em protocolo ou formato diferente de IO-Link e 4 a 20 mA.
APLICAÇÕES E USO
- Aplicação especificada: medição de temperatura em fluidos líquidos e gasosos, dentro do alcance de -50 a 150 °C e respeitando a resistência à pressão declarada de 300 bar.
- Possibilidade de aplicação: integração em sistemas de controle com IO-Link ou entrada analógica de 4 a 20 mA; confirmar alimentação, carga da saída, configuração e requisitos do controlador.
- A temperatura ambiente de operação declarada é de -25 a 80 °C; a proteção IP indicada não substitui a validação das condições de montagem e exposição do conjunto.
- A compatibilidade química dos materiais com cada fluido não está detalhada; validar aço inoxidável 1.4404 e vedação FKM em relação ao fluido e às condições reais do processo.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2445, IO-Link, -50 a 150 °C, conexão de processo G 1/2, verifique estes pontos:
Escolha o TA2445 quando
A medição requerida estiver entre -50 e 150 °C, o processo aceitar G 1/2 externa e a instalação puder acomodar comprimento EL de 150 mm. Confirme também que o controlador ou sistema de aquisição aceita IO-Link ou entrada de 4 a 20 mA.
Avalie outra configuração quando
A faixa de processo ultrapassar os limites declarados, a conexão mecânica requerida for diferente de G 1/2 ou o sistema não aceitar as interfaces de saída disponíveis. Verifique os requisitos do processo e do controlador no datasheet antes de selecionar outro modelo.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e área de aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do produto. |
| Modelo | TA2445 | Código de modelo do fabricante. |
| Fluidos | Líquidos e gasosos | Substâncias indicadas na ficha para medição. |
| Marca | ifm | Fabricante informado no anúncio. |
| GTIN | 4021179279840 | Identificador comercial informado no anúncio. |
| Part number | TA2445 | Código de peça informado no anúncio. |
| Elemento de medição e faixa | ||
|---|---|---|
| Elemento de medição | 1 x Pt 1000 | Elemento sensor especificado. |
| Classe do elemento | Classe A conforme DIN EN 60751 | Referência normativa declarada para o Pt 1000. |
| Alcance de medição | -50 a 150 °C | Limites especificados para medição. |
| Ajuste de fábrica | -50 a 150 °C | Faixa configurada de fábrica. |
| Saídas e desempenho analógico | ||
|---|---|---|
| Sinais de saída | Sinal analógico e IO-Link, configuráveis | A ficha lista ambas as interfaces; confirmar configuração requerida na aplicação. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e intervalo de sinal analógico declarados. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas especificado. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Especificação de precisão informada; MS conforme notação da ficha. |
| Resolução da saída analógica | 0,04 K | Resolução declarada para a saída analógica. |
| Carga máxima | 250 Ω em 18 a 19 V; 300 Ω em 19 a 32 V | Limite de carga informado em função da tensão de operação. |
| Proteção contra sobrecarga | Sim | Recurso declarado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso declarado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado na ficha. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Intervalo de alimentação declarado; supply class 2 conforme cULus. |
| Consumo de corrente | Inferior a 50 mA | Valor máximo declarado como menor que 50 mA. |
| Classe de proteção elétrica | III | Classificação declarada pelo fabricante. |
| EMC | DIN EN 61000-6-2 | Norma de compatibilidade eletromagnética informada. |
| Interfaces e identificação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão declarada. |
| Perfil | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil informado; inclui identificação do dispositivo e variável de dados de processo. |
| Tipo de transferência | COM2, 38,4 kBaud | Modo e taxa de transferência declarados. |
| DeviceID suportado | Modo default: DeviceID 377 | Identificador informado para o modo de operação default. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 1 s | Tempo declarado até a prontidão. |
| Tempo dinâmico de resposta T05 / T09 | 1 s / 3 s | Tempos de resposta informados para os critérios T05 e T09. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Valor mínimo declarado para o ciclo do processo. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Limites de temperatura ambiente declarados. |
| Temperatura de armazenamento | -40 a 100 °C | Limites de armazenamento declarados. |
| Grau de proteção | IP 67, IP 68 e IP 69K | Classes declaradas na ficha; instalação e condições de ensaio devem ser consideradas. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Ensaio e condição declarados. |
| Resistência a vibrações | DIN IEC 68-2-6, 20 g (10 a 2000 Hz) | Ensaio e faixa de frequência declarados. |

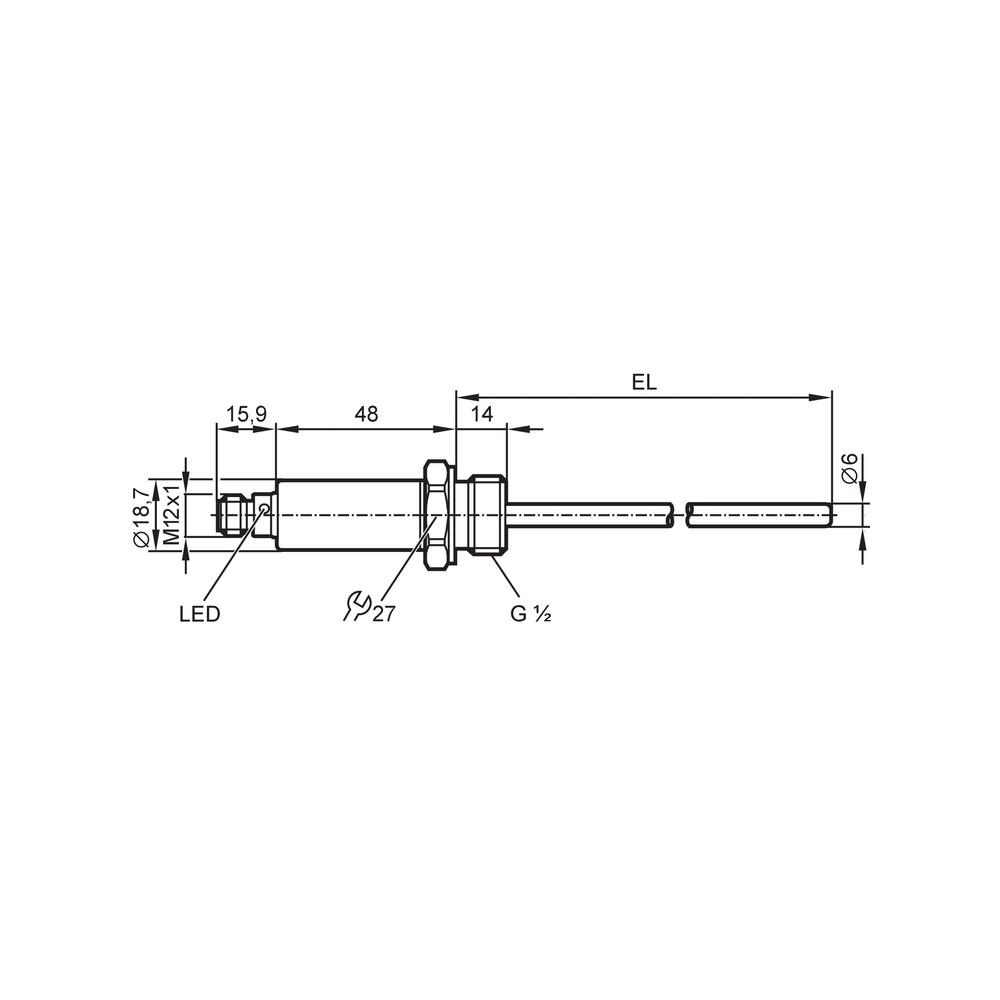

| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | Rosca externa G 1/2 | Interface mecânica de processo especificada. |
| Comprimento de instalação EL | 150 mm | Comprimento de instalação declarado. |
| Comprimento da sonda L | 136 mm | Comprimento da sonda declarado. |
| Diâmetro da sonda | 6 mm | Diâmetro especificado. |
| Dimensões gerais informadas | Ø 18,7 mm; comprimento 213,9 mm | Dimensões registradas no conjunto de dados do produto. |
| Resistência à pressão | 300 bar / 30 MPa | Limite de pressão declarado. |
| Torque máximo de aperto | 45 Nm | Limite de aperto informado. |
| Invólucro | Cilíndrico | Formato do invólucro declarado. |
| Materiais | Aço inoxidável 1.4404 (316L), PEI e FKM | Materiais informados para o produto. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L); anel de vedação FKM | Materiais declarados como expostos ao fluido. |
| Peso | 136,3 g | Peso registrado no conjunto de dados. |
| Conexão elétrica | ||
|---|---|---|
| Conector | 1 x M12, codificação A | Conexão elétrica especificada. |
| Contatos | 4, banhados a ouro | Quantidade e acabamento declarados. |
| Displays e elementos de operação | ||
|---|---|---|
| Indicador de estado | 1 x LED verde | Indicação do estado de operação declarada. |
| Dados de confiabilidade e conformidade | ||
|---|---|---|
| MTTF | 572 anos | Valor informado no conjunto de dados; considerar as condições e premissas do fabricante. |
| Certificado UL | Número de aprovação UL K002 | Identificação de aprovação registrada na ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link revisão 1.1; tipo de transferência COM2, 38,4 kBaud; modo de operação default DeviceID 377.
• Saída analógica de corrente de 4 a 20 mA; a ficha indica sinais configuráveis.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 32 V DC; consumo inferior a 50 mA. A compatibilidade elétrica exige alimentação e entrada do sistema de controle adequadas a esses dados. A ficha não informa pinagem detalhada.
Processo
Rosca externa G 1/2. Comprimento de instalação EL de 150 mm; confirmar espaço e geometria do ponto de medição. A compatibilidade mecânica não garante compatibilidade elétrica.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle com IO-Link revisão 1.1, considerando COM2 a 38,4 kBaud e DeviceID 377 no modo default | ✓ | A ficha declara IO-Link 1.1, COM2 e DeviceID 377 como modo default; validar a configuração do mestre. |
| Entrada analógica de corrente compatível com sinal de 4 a 20 mA e alimentação adequada | ✓ | O transmissor declara saída analógica de 4 a 20 mA e tensão de operação de 18 a 32 V DC. |
| Ponto de instalação com conexão de processo G 1/2 externa e espaço para EL de 150 mm | ✓ | Essas dimensões e conexão correspondem aos dados especificados para o TA2445. |
| Processo com temperatura fora da faixa de -50 a 150 °C | ✗ | A condição excede o alcance de medição declarado. |
| Instalação com rosca de processo diferente de G 1/2, sem interface mecânica validada | ✗ | A conexão especificada é rosca externa G 1/2; outra rosca não corresponde diretamente. |
| Sistema que requeira exclusivamente uma saída diferente de IO-Link ou 4 a 20 mA | ✗ | A ficha declara comunicação IO-Link e sinal analógico de 4 a 20 mA; não declara outro tipo de saída. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2445, IO-Link, -50 a 150 °C, conexão de processo G 1/2
- Confirme que o fluido e a temperatura de processo estão dentro dos limites declarados e que os materiais em contato são adequados à aplicação.
- Verifique que o ponto de montagem possui conexão de processo G 1/2 externa correspondente e espaço para comprimento de instalação EL de 150 mm.
- Instale o sensor seguindo as práticas aplicáveis ao processo e respeite o torque máximo de aperto de 45 Nm.
- Conecte o M12 codificação A de 4 contatos a uma alimentação compatível com 18 a 32 V DC; consulte o datasheet para a pinagem.
- Configure o controlador para IO-Link ou para a saída analógica de 4 a 20 mA, conforme o modo de uso previsto, observando a carga máxima indicada.
- Após energizar, verifique o indicador LED verde e valide a leitura e a comunicação no sistema de controle antes de liberar o processo.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não detecta o dispositivo via IO-Link. | Possível incompatibilidade de configuração do mestre, taxa de comunicação ou identificação do dispositivo. | Confirme que o mestre está configurado para IO-Link 1.1 e COM2 a 38,4 kBaud; verifique o modo default DeviceID 377 e a alimentação. |
| A leitura analógica permanece fora do esperado ou não acompanha a temperatura. | Possível configuração incorreta da entrada, circuito aberto ou carga acima do limite aplicável à tensão. | Verifique a configuração da entrada para 4 a 20 mA, continuidade do circuito e carga total; compare a carga com o limite de 250 Ω em 18 a 19 V ou 300 Ω em 19 a 32 V. |
| O sensor não liga ou a comunicação é intermitente. | Alimentação fora da faixa, conexão M12 inadequada ou polaridade incorreta. | Meça a alimentação no conector e confirme 18 a 32 V DC; inspecione a conexão M12 e a pinagem no datasheet antes de alterar a ligação. |
| Há vazamento ou a leitura parece instável após a montagem. | Possível montagem inadequada na conexão de processo, vedação incompatível ou condição de processo fora dos limites. | Inspecione a interface G 1/2, a vedação e o aperto sem exceder 45 Nm; confira pressão, temperatura e compatibilidade do fluido com os materiais declarados. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2445 e para que tipo de medição serve?
É um transmissor de temperatura para fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e disponibiliza IO-Link e saída analógica de 4 a 20 mA.
Que conexão elétrica e alimentação ele requer?
Usa conector M12 codificação A com 4 contatos e requer alimentação de 18 a 32 V DC. Consulte o datasheet do fabricante para a pinagem.
O produto serve para temperaturas acima de 150 °C?
Não para medição fora da faixa especificada: o alcance declarado termina em 150 °C. Para temperaturas superiores, selecione um instrumento cuja faixa cubra a condição do processo.
Posso instalar o TA2445 em uma conexão que não seja G 1/2?
A conexão de processo declarada é G 1/2 externa. Outra rosca não é compatível diretamente; qualquer adaptação precisa ser validada para o conjunto e para o processo.
O sinal de 4 a 20 mA está presente, mas o valor medido não chega ao controlador. O que verifico?
Verifique se a entrada está configurada para corrente, se o circuito está fechado e se a carga não excede o limite correspondente à alimentação. Confirme também as ligações conforme o datasheet.
O mestre IO-Link não reconhece o sensor; preciso trocar o transmissor?
Não necessariamente. Antes, confira a configuração IO-Link 1.1, COM2 a 38,4 kBaud, DeviceID 377 no modo default e a alimentação de 18 a 32 V DC.
Devo comprar o TA2445 em vez de um sensor com outra saída?
Escolha o TA2445 se o sistema aceitar IO-Link ou saída analógica de 4 a 20 mA e atender aos requisitos mecânicos e de faixa. Se precisar exclusivamente de outra interface, selecione uma versão que a declare.
O produto acompanha cabo, adaptador ou outros acessórios?
A ficha fornecida não informa acessórios incluídos. Confirme com o fornecedor o conteúdo do fornecimento antes da compra.
Que cuidados devo ter na instalação mecânica?
Confirme a rosca G 1/2, o comprimento de instalação de 150 mm e a adequação da vedação ao fluido. Não ultrapasse o torque máximo informado de 45 Nm.
O que verificar se houver indicação de temperatura instável depois da montagem?
Confira a estabilidade da alimentação, a configuração da saída e a conexão mecânica. Verifique também se a temperatura ambiente e a condição do processo estão dentro dos limites declarados.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento resistivo de temperatura com valor nominal de 1000 Ω a 0 °C, usado pelo transmissor como elemento de medição. (Ref.: elemento 1 x Pt 1000; DIN EN 60751, classe A)
IO-Link
Interface de comunicação digital ponto a ponto indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)
Sinal de 4 a 20 mA
Sinal analógico de corrente declarado para transmitir a variável medida ao sistema de controle. (Ref.: saída analógica 4 a 20 mA)
G 1/2 externa
Conexão roscada de processo especificada para montagem mecânica do transmissor. (Ref.: conexão de processo G 1/2, rosca externa)
Grau de proteção IP
Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme condições de ensaio aplicáveis. (Ref.: IP 67, IP 68 e IP 69K)
