Transmissor de Temperatura IFM TA2437

Pré-visualizar: TA2437 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C 4-20mA

TA2437 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C 4-20mA

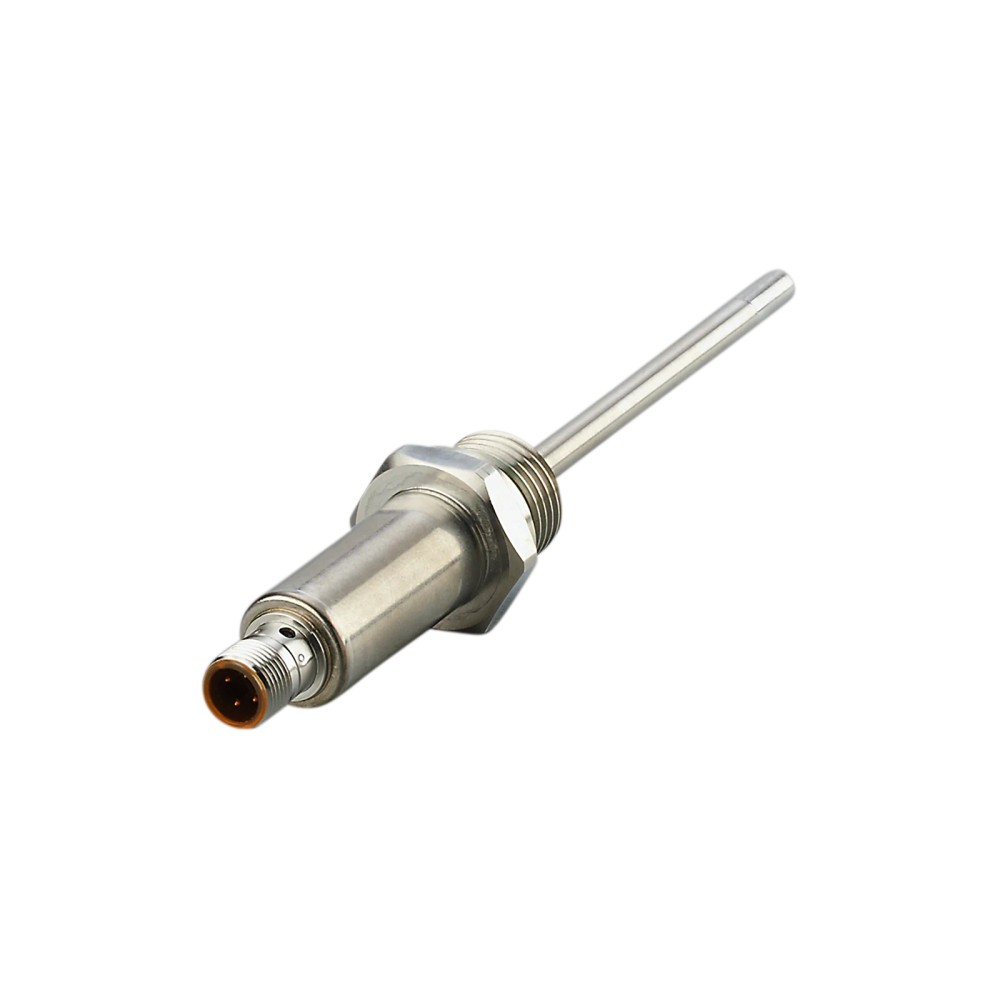

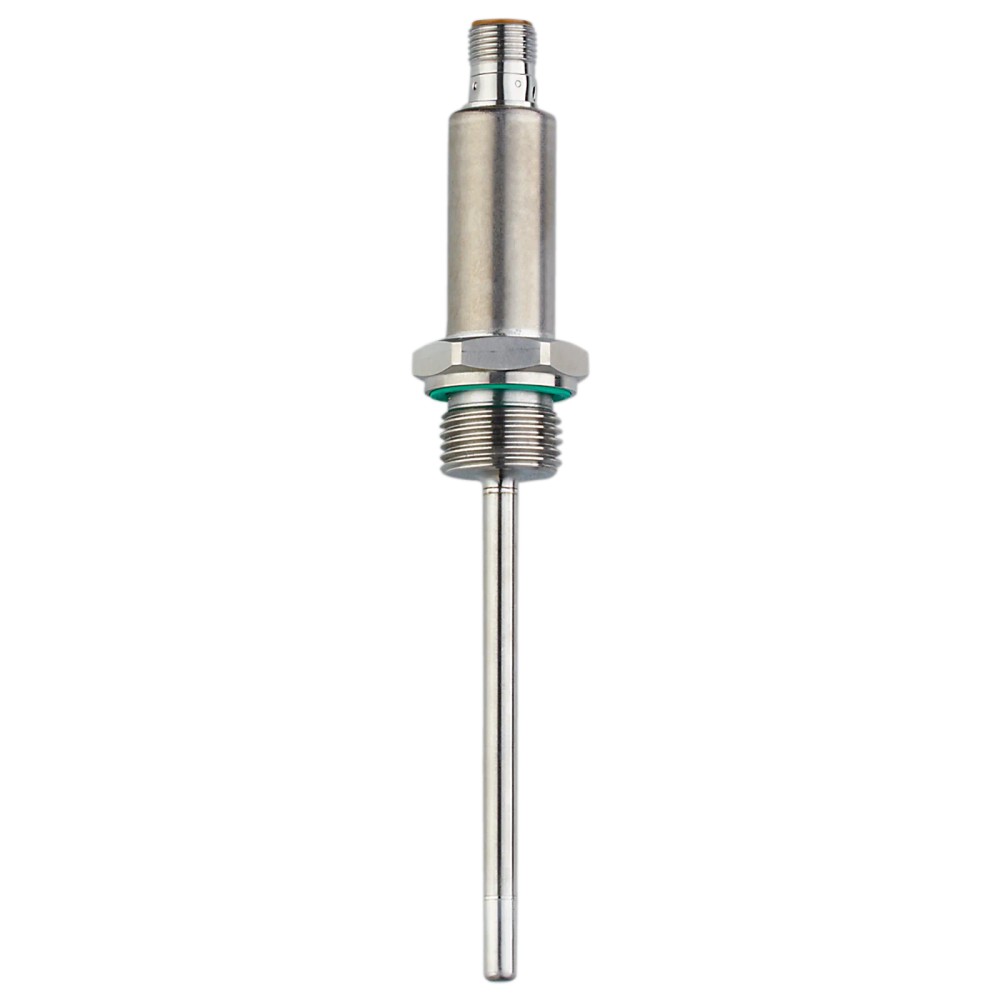

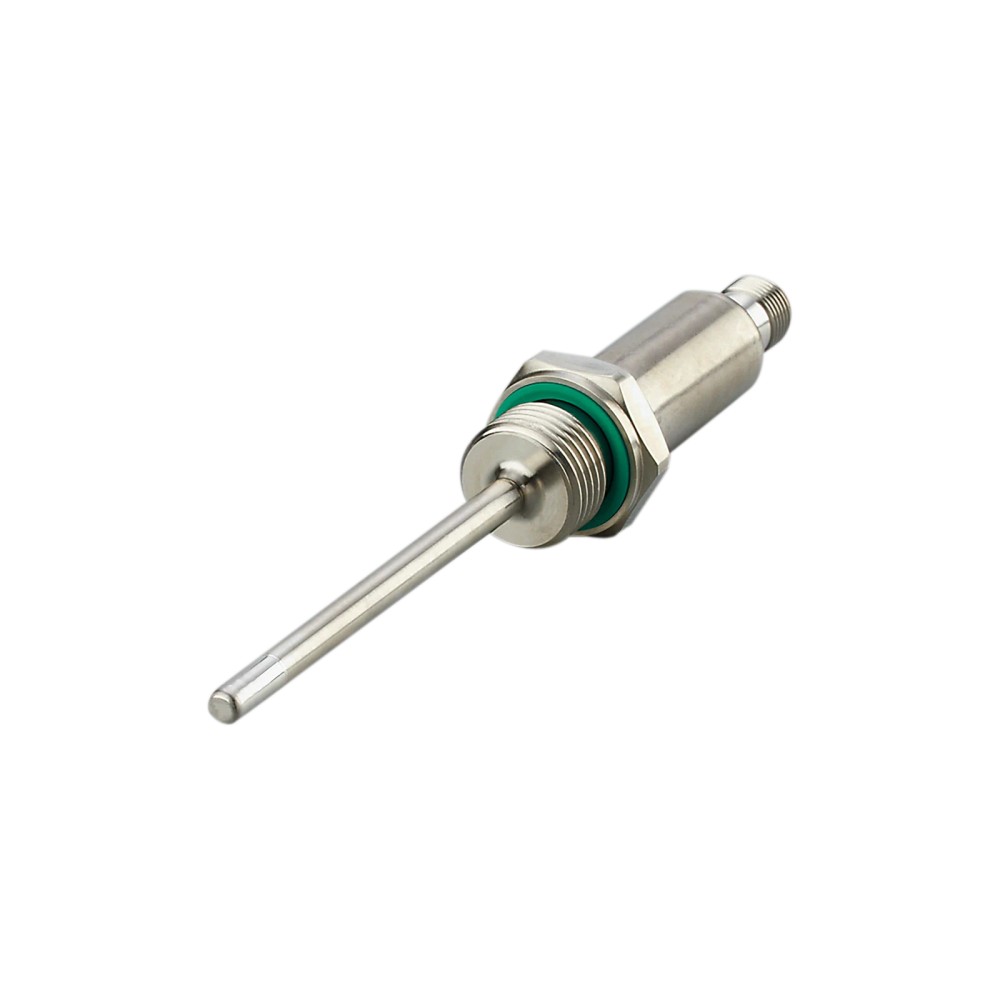

Imagem meramente ilustrativa

R$ 2.163,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2437
EAN: 4021179289535
NCM do produto: 90251990

Destaques do Produto Faixa de medição −50...mais

Fechar menu

Saiba mais sobre: "TA2437 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C 4-20mA"

Destaques do Produto

Faixa de medição

−50 a 150 °C

Sinal analógico

4–20 mA

Comunicação digital

IO-Link 1.1

Conexão de processo

G 1/2 externa

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento de instalação

100 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2437 com IO-Link e saída analógica 4–20 mA, faixa de medição −50 a 150 °C

O ifm TA2437 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e oferece comunicação IO-Link e saída analógica de 4–20 mA. Seu alcance é de −50 a 150 °C, com ajuste de fábrica de 0 a 100 °C; a conexão de processo é G 1/2 externa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TA2437
Elemento sensor	1 × Pt 1000, DIN EN 60751, classe A
Alcance de medição	−50 a 150 °C
Ajuste de fábrica	0 a 100 °C
Saída analógica	4–20 mA
Comunicação	IO-Link 1.1
Conexão de processo	G 1/2, rosca externa
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação	100 mm
Resistência à pressão	160 bar / 16 MPa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos em instalações compatíveis com rosca de processo G 1/2 externa e comprimento de instalação de 100 mm.
Aplicações que necessitem de sinal de corrente 4–20 mA ou comunicação IO-Link, dentro do alcance de −50 a 150 °C.
Instalações cuja pressão de operação no sensor não exceda 160 bar, observando que, quando instalado em adaptador, valem os limites especificados para o adaptador.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de −50 a 150 °C.
Instalações incompatíveis com a conexão de processo G 1/2 externa ou que não comportem comprimento de instalação de 100 mm.
Condições em que a pressão exceda 160 bar no sensor; em montagem com adaptador, verificar também a especificação de pressão do adaptador.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de temperatura de fluidos líquidos e gasosos, respeitando o alcance de −50 a 150 °C e as condições de montagem.
Possibilidade de integração em sistemas de controle por entrada analógica 4–20 mA, desde que alimentação e carga estejam dentro dos limites especificados.
Possibilidade de integração por IO-Link 1.1, COM2 a 38,4 kBaud; a ficha não especifica processos industriais particulares nem compatibilidade com modelos específicos de controlador.
Em montagem com adaptador, a pressão admissível deve ser verificada conforme os dados do adaptador, além dos limites aplicáveis ao sensor.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2437 com IO-Link e saída analógica 4–20 mA, faixa de medição −50 a 150 °C, verifique estes pontos:

Escolha o TA2437 quando

A aplicação exigir medição entre −50 e 150 °C, conexão de processo G 1/2 externa, comprimento de instalação de 100 mm e integração por 4–20 mA e/ou IO-Link.

Verifique outra configuração quando

A temperatura de processo ficar fora da faixa especificada, a conexão mecânica necessária não for G 1/2 externa ou o espaço disponível não comportar o comprimento de instalação de 100 mm. Para montagem em adaptador, confirme os limites próprios desse adaptador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de temperatura ifm TA2437	Modelo e referência do produto.
SKU / Part Number	TA2437	Código de identificação para seleção e reposição.
GTIN	4021179289535	Identificador comercial informado no anúncio.
Categoria	Transmissor de temperatura	Classificação do produto.
Substâncias de processo	Fluidos líquidos e gasosos	Meios de aplicação informados na ficha.
Elemento de medição	1 × Pt 1000	Elemento sensor único.
Norma e classe do elemento	DIN EN 60751, classe A	Referência declarada para o elemento Pt 1000.

Faixa de medição
Alcance de medição	−50 a 150 °C	Limites da faixa declarada.
Ajuste de fábrica	0 a 100 °C	Configuração fornecida de fábrica; distinta do alcance total.
Temperatura ambiente	−25 a 80 °C	Limites declarados para o ambiente de operação.
Temperatura de armazenamento	−40 a 100 °C	Faixa declarada para armazenamento.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2	Norma indicada para EMC.

Saídas e carga
Quantidade de saídas	1	Número total informado.
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal declarados.
Saída analógica	4–20 mA	Sinal de corrente disponível.
Carga máxima	250 Ω em 18–19 V; 300 Ω em 19–32 V	Limite de carga dependente da tensão de alimentação.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Valor declarado para a saída analógica; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.

Precisão e desvios
Coeficiente de temperatura	0,1 % da duração / 10 K	Especificado para desvios da condição de referência de 25 ± 5 °C.

Tempos de resposta
Tempo dinâmico T05 / T09	1 s / 3 s	Tempos de resposta declarados para T05 e T09.
Retardo de prontidão	1 s	Tempo declarado até a prontidão.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo do processo.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.1	Versão da interface declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e classe de comunicação informadas.
DeviceID	559, padrão	DeviceID padrão suportado indicado na ficha.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de sensor informado.
Conexão elétrica	1 × M12, codificação A, 4 contatos	Tipo e configuração do conector.
Contatos	Banhados a ouro	Característica declarada dos contatos.

Condições ambientais e resistência
Grau de proteção	IP 67; IP 68; IP 69K	Graus declarados; a adequação depende das condições de instalação e uso.
Resistência à pressão	160 bar / 16 MPa	Limite informado para o sensor; em adaptador, aplicam-se as especificações do adaptador.
Resistência a choques	DIN IEC 68-2-27, 50 g / 11 ms	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g / 10 a 2000 Hz	Condição de ensaio declarada.
MTTF	230 anos	Valor informado na ficha; não representa período de garantia nem vida útil assegurada.

Dados mecânicos e materiais
Conexão de processo	G 1/2, rosca externa	Interface mecânica de processo.
Comprimento de instalação EL	100 mm	Comprimento de instalação declarado.
Comprimento da sonda	86 mm	Comprimento da sonda informado separadamente do comprimento de instalação.
Diâmetro da sonda	6 mm	Diâmetro declarado para a sonda.
Diâmetro do corpo	18,7 mm	Dimensão declarada.
Comprimento total	163,9 mm	Dimensão total declarada.
Invólucro	Cilíndrico	Formato informado.
Materiais do corpo	1.4404 (aço inoxidável / 316L); PEI; FKM	Materiais indicados na ficha.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais de contato declarados.
Torque máximo de aperto	45 Nm	Limite de aperto indicado para instalação.
Peso	131 g	Massa informada para o produto.

Display e elementos de operação
Indicador de estado	1 LED verde	Indicação visual do estado de operação.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2, 38,4 kBaud; DeviceID padrão 559.

• Saída analógica de corrente configurável de 4–20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18–32 V DC. A carga máxima indicada é 250 Ω em 18–19 V e 300 Ω em 19–32 V. O conector correspondente e o cabo não são informados como inclusos.

Processo Rosca externa G 1/2; comprimento de instalação EL de 100 mm. A compatibilidade mecânica depende da rosca correspondente e do espaço de montagem. Para instalação em adaptador, aplicam-se os dados de pressão do adaptador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema com entrada analógica de corrente 4–20 mA, alimentação e carga dentro dos limites especificados.	✓	O sensor fornece saída analógica 4–20 mA; respeite alimentação de 18–32 V DC e carga máxima indicada para cada faixa de tensão.
Mestre IO-Link compatível com revisão 1.1 e comunicação COM2 a 38,4 kBaud.	✓	A ficha informa IO-Link 1.1, COM2 e DeviceID padrão 559.
Ponto de medição com conexão de processo G 1/2 externa e espaço para comprimento de instalação de 100 mm.	✓	Essas são as dimensões e a conexão de processo declaradas para o TA2437.
Processo com temperatura fora de −50 a 150 °C.	✗	A temperatura está fora do alcance de medição especificado.
Montagem em que a pressão excede 160 bar diretamente no sensor.	✗	A resistência à pressão declarada para o sensor é 160 bar; em adaptador, também devem ser respeitados os limites do adaptador.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2437 com IO-Link e saída analógica 4–20 mA, faixa de medição −50 a 150 °C

Confirme que a conexão do processo é compatível com G 1/2 externa e que o espaço disponível comporta as dimensões de instalação.
Verifique a pressão, a temperatura e a natureza do fluido previstas para a aplicação em relação aos limites declarados e aos materiais em contato com o fluido.
Monte o sensor e a vedação adequada à instalação; se usar adaptador, consulte as especificações próprias do adaptador.
Aperte sem exceder o torque máximo de 45 Nm.
Conecte o M12 codificação A de 4 contatos e forneça alimentação dentro de 18–32 V DC, observando o esquema oficial de ligação.
Configure e valide a saída analógica 4–20 mA ou a comunicação IO-Link 1.1, conforme o sistema receptor; confirme a leitura antes de colocar o ponto de medição em operação.

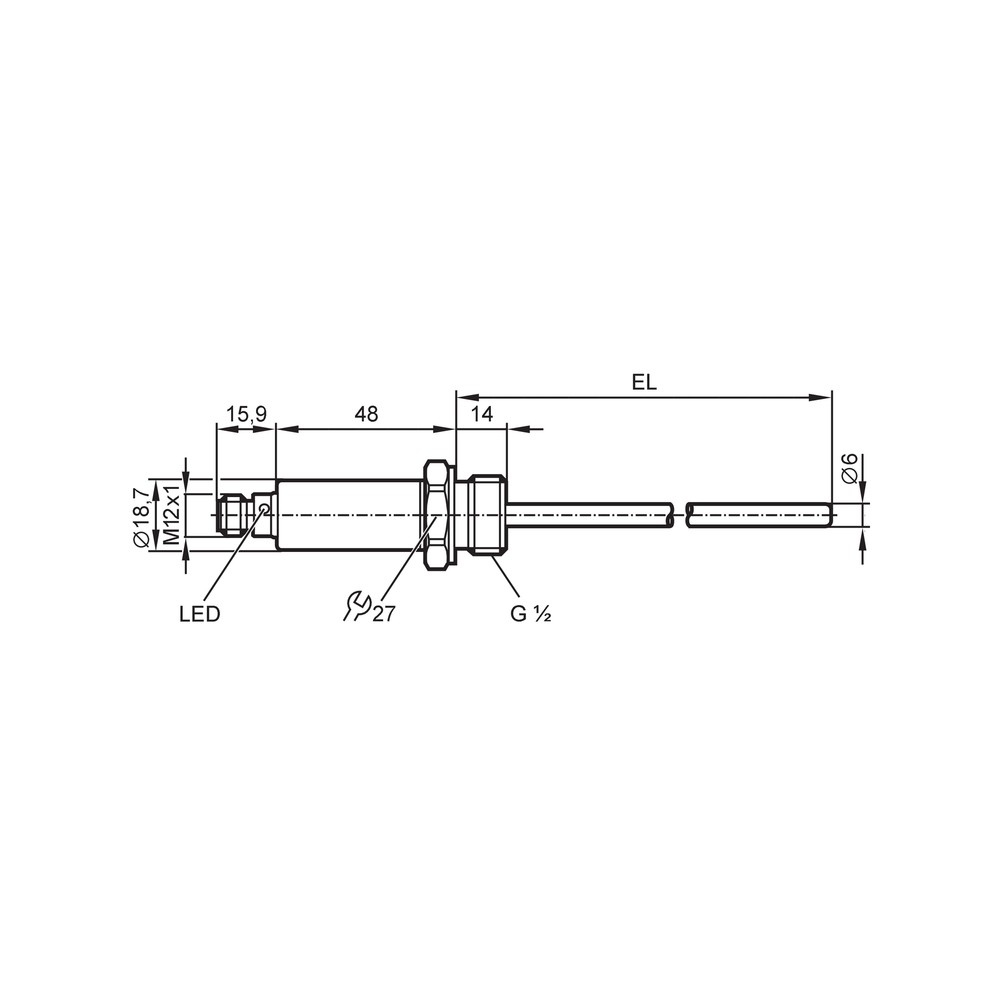

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica fica fixa ou não acompanha a temperatura do processo.	Falha de alimentação, circuito aberto, configuração ou carga fora do limite especificado.	Meça a alimentação nos terminais, confira a continuidade do circuito e compare a carga do circuito com o limite aplicável à tensão de operação.
O controlador indica valor fora da faixa esperada.	A faixa configurada no transmissor ou no sistema de controle pode não corresponder à faixa pretendida; o ajuste de fábrica é 0 a 100 °C.	Leia a configuração do sensor e compare os limites configurados no controlador com o alcance e ajuste documentados.
O mestre não estabelece comunicação IO-Link.	Parâmetros de comunicação, porta ou conexão elétrica incompatíveis com IO-Link 1.1 / COM2, ou alimentação ausente.	Confirme alimentação de 18–32 V DC, ligação e porta do mestre, e configuração de IO-Link 1.1 e COM2 a 38,4 kBaud.
Há vazamento ou montagem não assenta corretamente no ponto de medição.	Rosca de processo incompatível, aperto inadequado ou condição do adaptador/vedação.	Verifique se a conexão corresponde a G 1/2 externa, inspecione a vedação e confirme o torque máximo de 45 Nm; em adaptador, consulte seus limites e instruções.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TA2437 em português (Datasheet) Desenho em escala TA2437 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2437 e para que tipo de fluido serve?

É um transmissor de temperatura com elemento Pt 1000, destinado à medição de fluidos líquidos e gasosos. Disponibiliza IO-Link e saída analógica 4–20 mA.

Quais conexões e protocolos ele usa?

A conexão de processo é G 1/2 externa e a conexão elétrica é M12, codificação A, com 4 contatos. A comunicação digital é IO-Link 1.1; há também saída analógica 4–20 mA.

O que acompanha o produto?

A ficha informa a unidade do produto, mas não especifica acessórios ou componentes adicionais incluídos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Posso usar o TA2437 em temperaturas acima de 150 °C ou abaixo de −50 °C?

Não para medição dentro da faixa especificada: o alcance declarado é de −50 a 150 °C. Para processos fora desses limites, selecione um sensor cuja faixa cubra as condições de operação.

Ele serve para uma conexão de processo diferente de G 1/2 externa?

A conexão declarada é G 1/2 externa. A ficha não confirma compatibilidade mecânica com outras roscas; verifique a interface do ponto de montagem e os requisitos de adaptação.

A saída fica em 4 mA ou 20 mA e não varia; o que devo verificar?

Verifique primeiro alimentação, continuidade do circuito, carga e configuração do sinal analógico. A ficha especifica saída de 4–20 mA e limites de carga dependentes da tensão.

O mestre IO-Link não reconhece o sensor; preciso substituir o TA2437?

Antes de substituir, confira a alimentação, a ligação elétrica e a configuração do mestre para IO-Link 1.1 e COM2 a 38,4 kBaud. A ficha informa DeviceID padrão 559.

Devo comprar um TA2437 ou um kit com cabo e adaptador?

A ficha identifica o sensor, mas não informa cabo ou adaptador como itens inclusos. Se a instalação exigir esses componentes, confirme separadamente a conexão M12 e a compatibilidade mecânica e de pressão do adaptador.

Como instalo o TA2437 sem exceder o aperto permitido?

Confirme a conexão G 1/2 externa, posicione o sensor conforme o ponto de montagem e não exceda o torque máximo declarado de 45 Nm. Em montagem com adaptador, siga também as especificações do adaptador.

Qual é a procedência ou a garantia do produto?

A ficha identifica a marca ifm e o modelo TA2437, mas não informa condições de garantia. Para dados de procedência comercial ou garantia, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura cuja ficha especifica um sensor Pt 1000 conforme DIN EN 60751, classe A (Ref.: elemento de medição).

IO-Link

Interface de comunicação digital indicada para o sensor, revisão 1.1 (Ref.: interface de comunicação).

COM2

Tipo de transferência IO-Link declarado para o TA2437, com taxa de 38,4 kBaud (Ref.: tipo de transferência).

4–20 mA

Sinal analógico de corrente disponibilizado pelo transmissor (Ref.: corrente da saída analógica).

G 1/2 externa

Tipo de rosca de processo declarado para conexão mecânica ao ponto de medição (Ref.: conexão de processo).
