Transmissor de Temperatura IFM TA2417

Pré-visualizar: TA2417 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, G 1/2

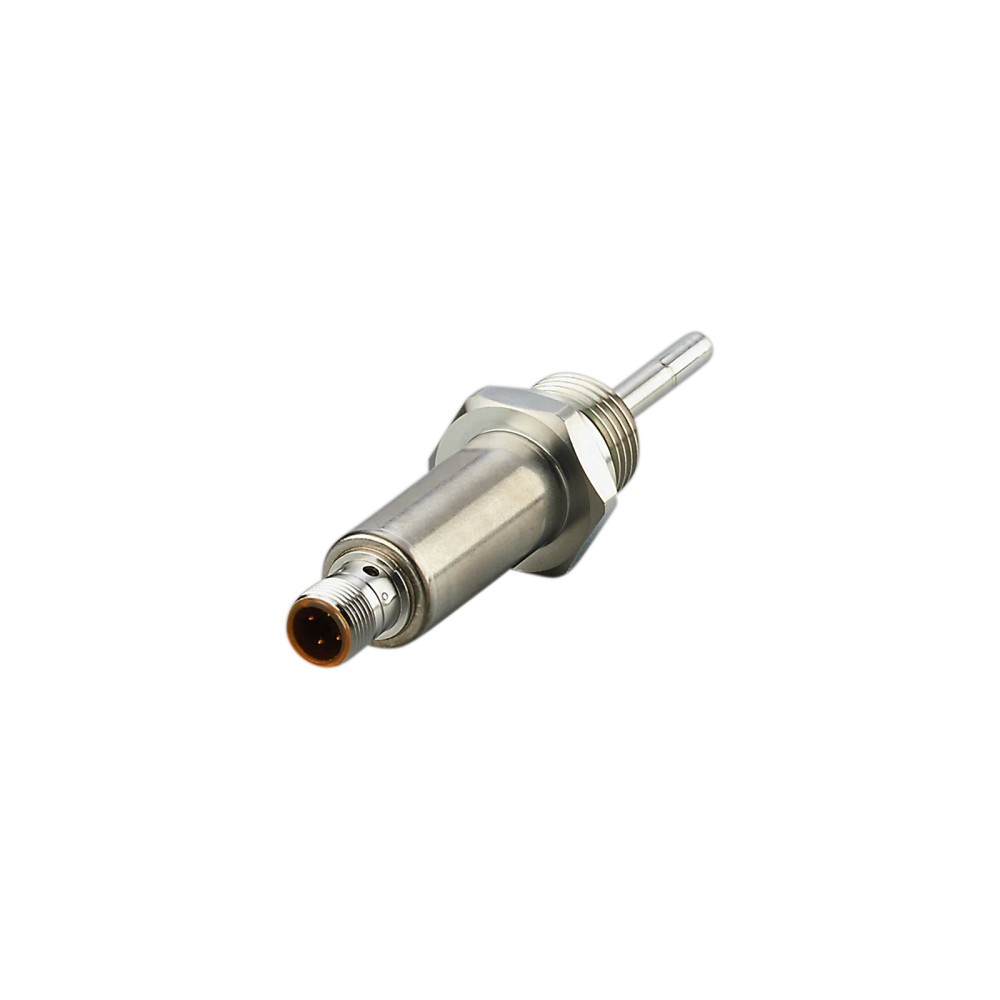

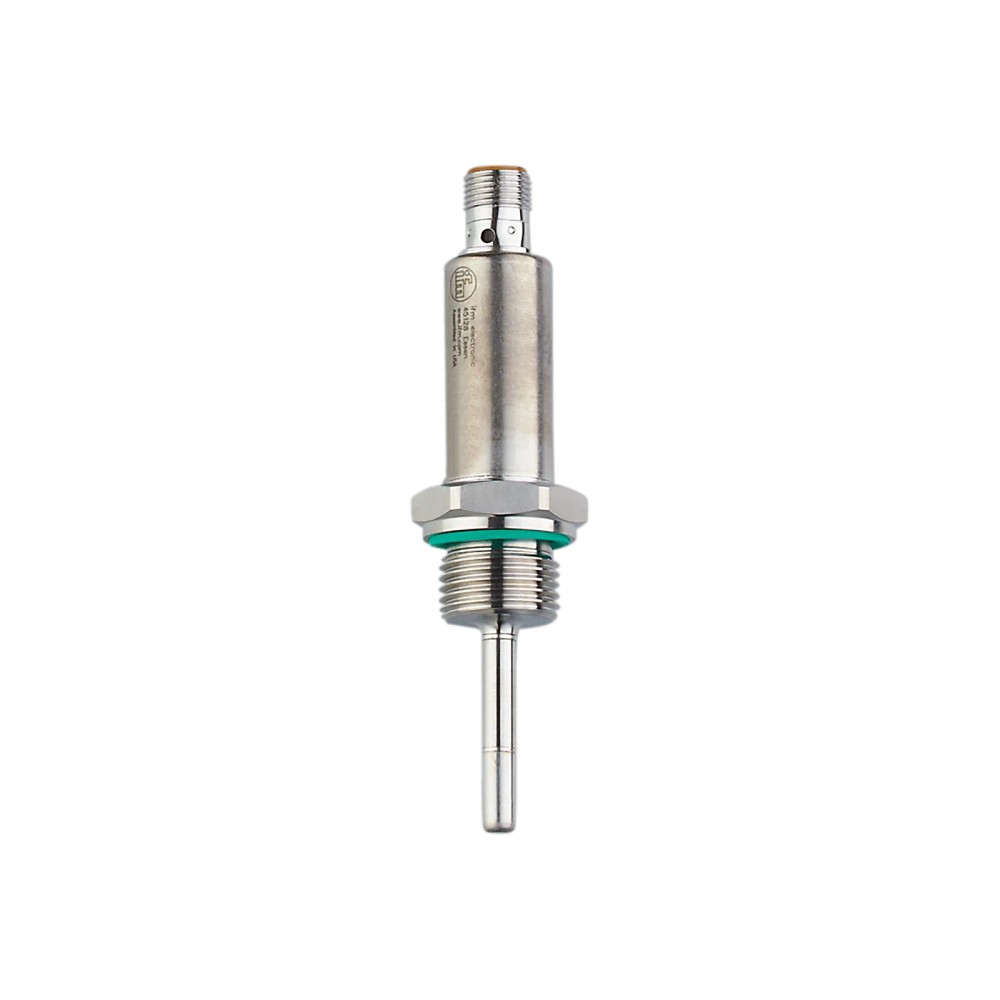

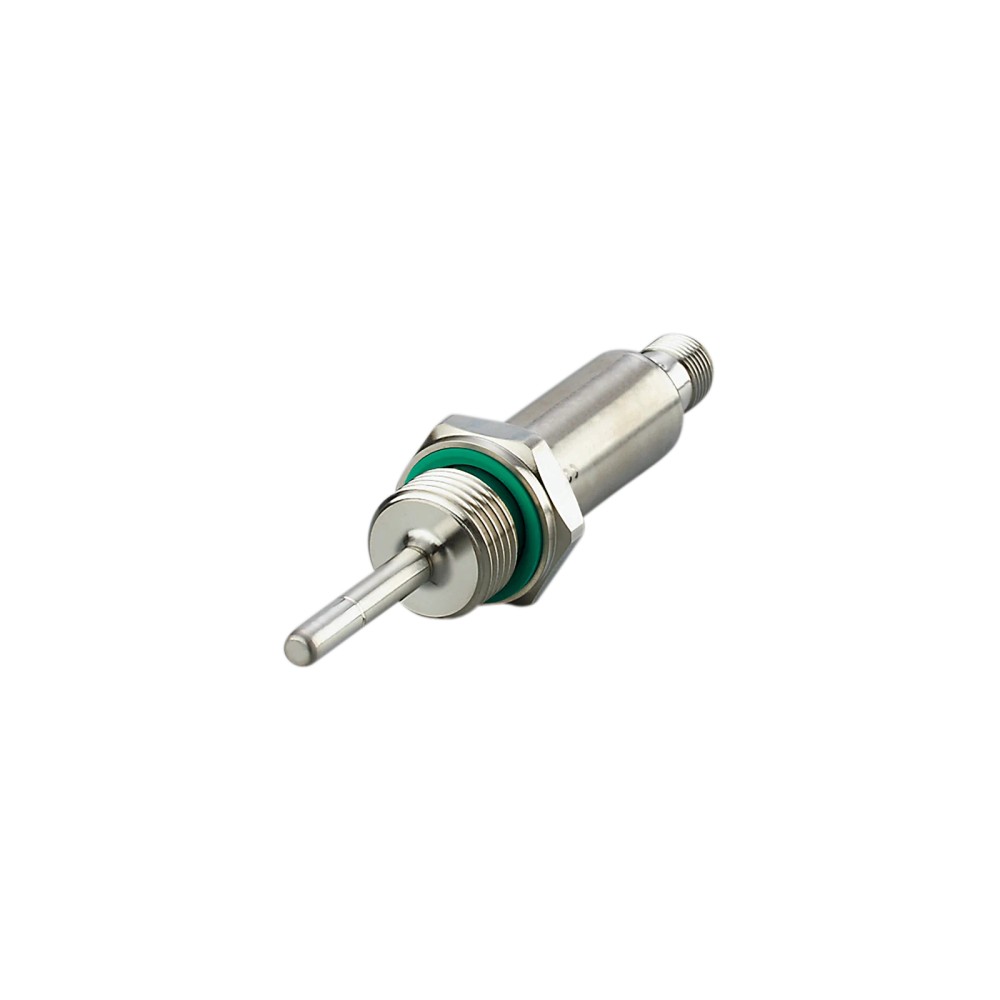

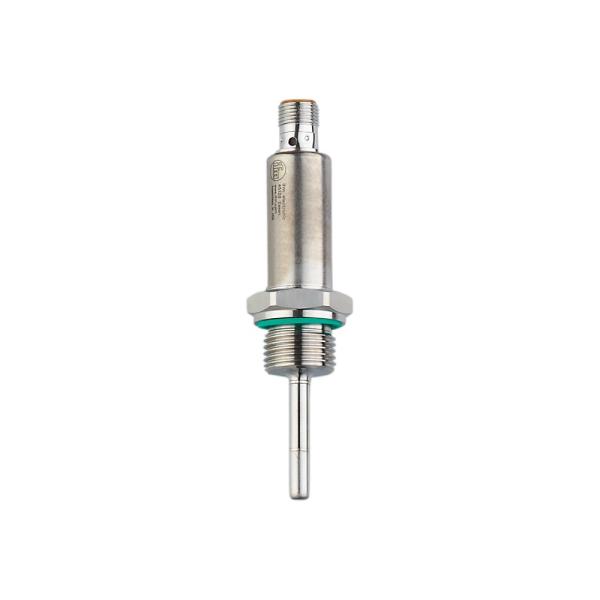

TA2417 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, G 1/2

Imagem meramente ilustrativa

R$ 2.127,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2417
EAN: 4021179289528
NCM do produto: 90251990

Destaques do Produto Faixa de Medição -50...mais

Fechar menu

Saiba mais sobre: "TA2417 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos -50 a 150°C, IO-Link, G 1/2"

Destaques do Produto

Faixa de Medição

-50 a 150 °C

Conexão de Processo

G 1/2

Interface

IO-Link + 4-20 mA

Grau de Proteção

IP 67 / 68 / 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TA2417 IFM - Transmissor de Temperatura com IO-Link -50 a 150°C

O transmissor de temperatura TA2417 da ifm é um dispositivo de monitoramento para fluidos líquidos ou gasosos. Ele oferece medição precisa na faixa de -50 a 150 °C, contando com saída analógica 4-20 mA e interface digital IO-Link para integração em redes de automação. Sua construção robusta com conexão G 1/2 e grau de proteção IP 69K assegura alta durabilidade em processos industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	TA2417
Faixa de Medição	-50...150 °C
Conexão de Processo	G 1/2 rosca externa
Comprimento de instalação	50 mm
Protocolo	IO-Link
Saída Analógica	4...20 mA
Resistência à Pressão	300 bar
Grau de Proteção	IP 67 / 68 / 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em sistemas de refrigeração.
Processos industriais com fluidos líquidos ou gasosos.
Sistemas de automação que utilizam o protocolo IO-Link.
Aplicações que requerem alta precisão de classe A (DIN EN 60751).

⚠ Considere outro se precisa de:

Processos com pressão superior a 300 bar.
Aplicações com temperaturas de fluido acima de 150 °C.
Instalação em roscas diferentes de G 1/2.
Ambientes com agentes químicos que degradem aço inoxidável 316L ou FKM.

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de fluidos industriais.
Sistemas de refrigeração e climatização de máquinas.
Processamento de líquidos em linhas de produção automatizadas.
Monitoramento de sistemas hidráulicos onde a temperatura do óleo deve ser controlada dentro dos limites de 300 bar.

COMO ESCOLHER

Antes de comprar o TA2417 IFM - Transmissor de Temperatura com IO-Link -50 a 150°C, verifique estes pontos:

Quando escolher este produto

Ideal para processos que exigem versatilidade de sinal (analógico e IO-Link) e precisam atender a normas sanitárias ou ambientes agressivos com lavagem de alta pressão (IP 69K).

Quando buscar outra opção

Considere modelos alternativos caso o comprimento de instalação de 50mm seja insuficiente para a profundidade do seu reservatório ou caso a rosca G 1/2 não seja compatível com a sua conexão de processo.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e precisão
Faixa de medição	-50...150 °C	Limite de operação térmica do fluido.
Precisão	± 0,3 + (± 0,1 % MS) K	Tolerância de desvio na saída analógica.

Dados elétricos
Tensão de operação	18...32 DC V	Requisito de alimentação para funcionamento.
Sinal de saída	4...20 mA; IO-Link	Formatos de transmissão de dados configuráveis.
Consumo de corrente	< 50 mA	Demanda elétrica máxima.

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de rosca para montagem mecânica.
Materiais de contato	1.4404 / 316L; FKM	Compatibilidade química da sonda.
Comprimento de instalação	50 mm	Dimensão de penetração no processo.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38.4 kBaud)

• Sinal analógico 4-20 mA

Conexões

Elétrica M12, 4 polos, codificação A

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem de alta pressão (IP 69K)	✓	O sensor atende ao grau de proteção IP 69K, sendo vedado contra entrada de fluidos sob alta pressão.
Monitoramento de alta pressão (400 bar)	✗	O limite operacional de pressão é de 300 bar; exceder este valor pode comprometer a carcaça.
Conexão em sistemas com rosca NPT	✗	O sensor utiliza rosca G 1/2 (cilíndrica); a compatibilidade com rosca NPT exige adaptador externo.

INSTALAÇÃO

Como instalar o TA2417 IFM - Transmissor de Temperatura com IO-Link -50 a 150°C

Verifique a compatibilidade da rosca G 1/2 com o seu ponto de instalação.
Insira o sensor cuidadosamente no processo, garantindo que o anel de vedação FKM esteja posicionado.
Utilize uma chave adequada para apertar o sensor, respeitando o torque máximo de 45 Nm.
Conecte o cabo M12 de 4 polos, garantindo que a codificação 'A' esteja alinhada corretamente.
Verifique se o LED de estado verde está aceso, indicando operação normal.
Configure os parâmetros de escala e saída através da interface IO-Link ou sinal 4-20mA, se necessário.

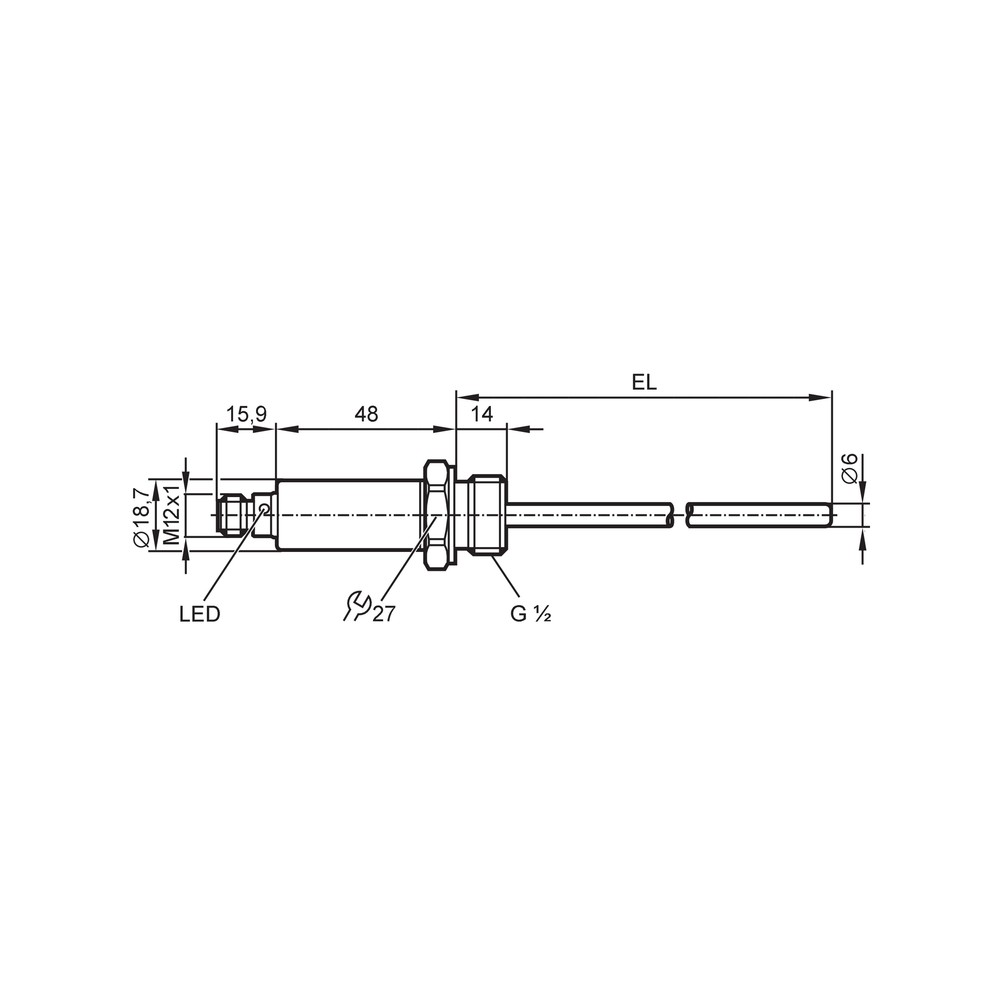

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou falha na comunicação.	Tensão de alimentação fora da faixa especificada (18-32V).	Medir a tensão nos pinos 1 e 3 do conector M12.
Vazamento de fluido no ponto de instalação.	Rosca mal apertada ou falha na vedação FKM.	Inspecionar o anel de vedação e reapertar até o torque máximo de 45 Nm.
Leitura de temperatura instável ou fora da faixa real.	Dano físico no elemento sensor após choque térmico ou mecânico.	Verificar a integridade da haste e comparar a leitura com um termômetro de referência.
Perda intermitente de sinal analógico.	Cabo M12 mal conectado ou com oxidação nos contatos.	Desconectar o cabo, limpar contatos e reconectar verificando o travamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TA2417 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TA2417 da ifm?

O TA2417 é um transmissor de temperatura eletrônico da ifm, projetado para monitorar fluidos em processos industriais com alta precisão e conectividade IO-Link.

Para quais aplicações o TA2417 é recomendado?

Ele é indicado para medição contínua de temperatura em meios líquidos ou gasosos, operando na faixa de -50 a 150 °C em diversos setores industriais.

O que acompanha o produto na embalagem?

O produto acompanha o transmissor com conexão G 1/2 e manual técnico; acessórios como cabos de conexão M12 ou conectores devem ser adquiridos separadamente.

Existem restrições de uso para este sensor?

Este transmissor não deve ser utilizado em aplicações onde a temperatura do processo exceda os 150 °C ou onde a pressão do sistema ultrapasse os 300 bar, pois isso excederia os limites físicos de operação.

Este modelo é compatível com qualquer conexão industrial?

O TA2417 não é compatível com conexões de processo que não utilizem a rosca G 1/2, nem deve ser instalado em ambientes com vibração ou choque superiores aos especificados na norma DIN IEC 68-2-6.

O que fazer se o sensor parar de transmitir dados?

Sintomas como ausência de sinal analógico 4-20mA ou erro de comunicação IO-Link podem indicar falha na conexão elétrica ou quebra do elemento sensor; verifique a continuidade dos fios e a integridade da haste de 6mm.

Como diagnosticar falhas de inicialização do sensor?

Verifique primeiramente a tensão de alimentação (18-32V DC) e se a conexão M12 está devidamente selada; se a luz LED verde estiver apagada, o sensor não está energizado corretamente.

Por que escolher este modelo com IO-Link em vez de um sensor analógico convencional?

Este modelo possui interface IO-Link e saída analógica 4-20mA configuráveis, tornando-o mais versátil que transmissores termopares analógicos simples, que exigem conversores externos.

Como decidir entre diferentes modelos de transmissores de temperatura da ifm?

A escolha entre modelos da série TA depende principalmente do comprimento de instalação (este possui 50mm) e da faixa de medição necessária para o seu processo específico.

Quais cuidados são necessários na instalação?

A instalação exige que a rosca G 1/2 seja apertada com torque máximo de 45 Nm para garantir a vedação; assegure-se de que a vedação FKM esteja limpa e íntegra antes da montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial que permite o intercâmbio de dados parametrizáveis e diagnósticos entre o sensor e o controlador (Ref.: Protocolo de comunicação).

Pt 1000

Elemento sensor de temperatura por resistência de platina com resistência nominal de 1000 ohms a 0 °C (Ref.: Elemento de medição).

IP 69K

Grau de proteção contra entrada de poeira e água, inclusive sob alta pressão e temperatura (Ref.: Grau de proteção).

Aço inoxidável 1.4404

Material (AISI 316L) altamente resistente à corrosão, utilizado nas partes em contato com o fluido (Ref.: Materiais em contato com o fluido).

Sinal 4-20 mA

Saída analógica padrão industrial onde a corrente elétrica é proporcional à temperatura medida (Ref.: Corrente da saída analógica).
