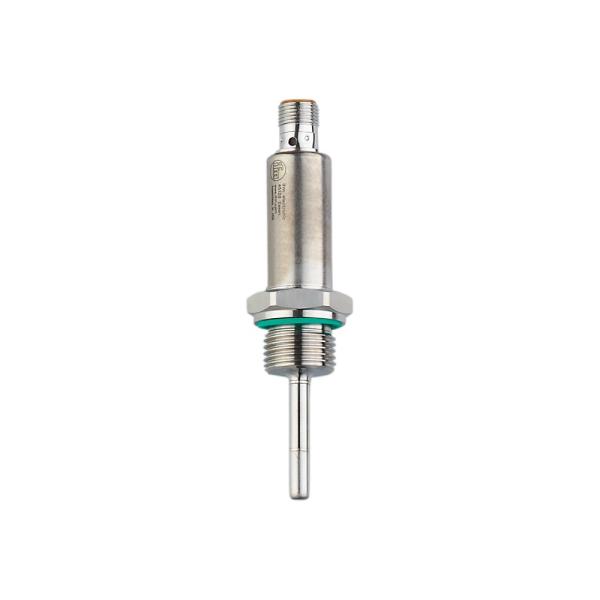

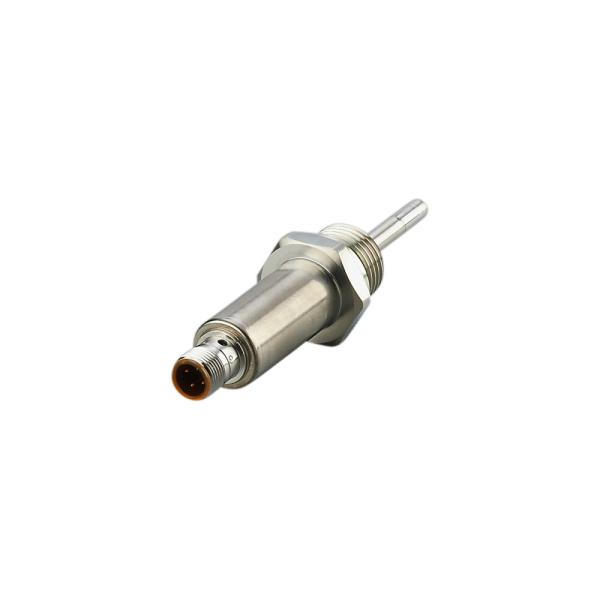

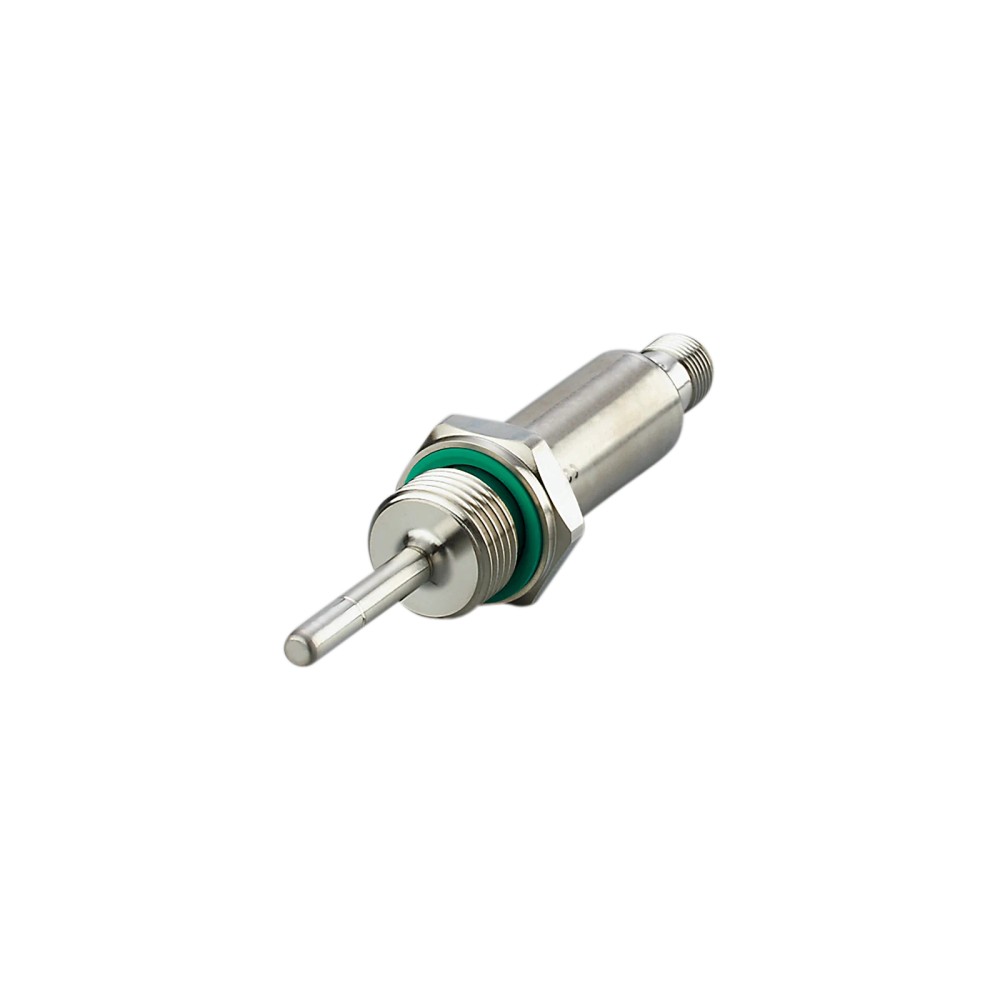

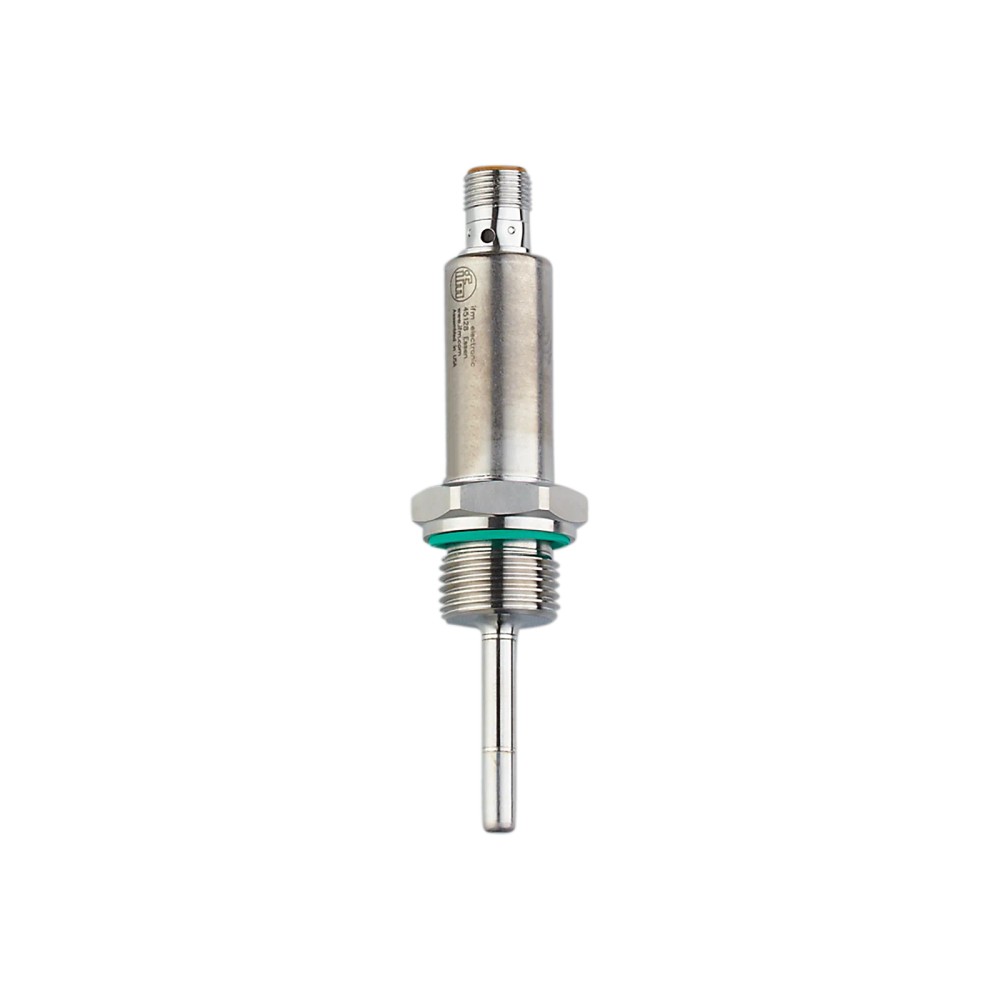

Transmissor de Temperatura ifm TA2415

Pré-visualizar: TA2415 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos IO-Link Pt1000 G1/2

TA2415 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos IO-Link Pt1000 G1/2

Imagem meramente ilustrativa

R$ 2.127,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2415
EAN: 4021179279826
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2415 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos IO-Link Pt1000 G1/2"

Destaques do Produto

Faixa de medição

-50...150 °C

Sinal

4...20 mA e IO-Link

Processo

G 1/2 rosca externa

Alimentação

18...32 V DC

Pressão especificada

Até 300 bar / 30 MPa

Conexão elétrica

M12, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2415 IO-Link Pt1000, G 1/2

O ifm TA2415 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt1000 classe A e oferece saída analógica de 4...20 mA e comunicação IO-Link. Mede de -50 a 150 °C, possui conexão de processo G 1/2 externa e resistência à pressão especificada de 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor de temperatura
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50...150 °C
Saídas	Analógica 4...20 mA; IO-Link
Conexão de processo	G 1/2 rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Comprimento de instalação	50 mm
Resistência à pressão	300 bar / 30 MPa
Alimentação	18...32 V DC
Proteção do invólucro	IP 67, IP 68, IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, dentro da faixa especificada de -50...150 °C.
Instalações com conexão de processo G 1/2 externa e conexão elétrica M12 compatível.
Sistemas que aceitem saída analógica 4...20 mA ou comunicação IO-Link e alimentação de 18...32 V DC.
Aplicações cuja pressão de processo não exceda 300 bar, respeitadas as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa de -50...150 °C.
Não utilizar em processo com conexão mecânica diferente de G 1/2 externa sem adaptador aprovado e validação de vedação.
Não conectar a uma alimentação fora de 18...32 V DC.
Não presumir compatibilidade com qualquer mestre IO-Link ou entrada analógica sem verificar interface, configuração e requisitos do sistema.

APLICAÇÕES E USO

Uso indicado: monitoramento de temperatura de fluidos líquidos e gasosos, conforme a descrição do produto; a faixa de medição é -50...150 °C.
Possibilidade de aplicação: integração em linha de processo com porta G 1/2 externa, alimentação de 18...32 V DC e aquisição por 4...20 mA ou IO-Link. A adequação depende da compatibilidade elétrica, mecânica e dos materiais com o processo.
Limites a verificar antes da seleção: pressão de processo de até 300 bar, temperatura ambiente de -25...80 °C e compatibilidade química dos materiais em contato com o fluido. A ficha não identifica fluidos específicos como compatíveis.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2415 IO-Link Pt1000, G 1/2, verifique estes pontos:

Escolha o TA2415 quando

A aplicação exigir medição de temperatura entre -50 e 150 °C, conexão de processo G 1/2 externa, alimentação de 18...32 V DC e transmissão por 4...20 mA ou IO-Link.

Avalie outra configuração quando

A conexão de processo, a faixa de temperatura, o sinal requerido ou a alimentação do sistema não corresponderem aos dados especificados para o TA2415. Compare esses requisitos com a ficha técnica do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Transmissor de temperatura	Identificação do dispositivo.
Aplicação de fluido	Fluidos líquidos e gasosos	Aplicação indicada no contexto do produto; observar os limites de operação e materiais.
Marca	ifm	Fabricante informado para o produto.
Modelo / SKU / Part Number	TA2415	Identificação para seleção e reposição.
GTIN	4021179279826	Identificador comercial informado.

Elemento sensor e faixa de medição
Elemento de medição	1 x Pt 1000	Elemento de medição incorporado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe declaradas para o Pt1000.
Alcance de medição	-50...150 °C	Faixa nominal informada.
Ajuste de fábrica	-50...150 °C	Faixa de ajuste de fábrica informada.

Dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação especificados.
Consumo de corrente	< 50 mA	Consumo máximo informado como inferior a 50 mA.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Compatibilidade eletromagnética	DIN EN 61000-6-2	Norma de EMC informada.

Saídas e precisão
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de saída informados para o dispositivo.
Quantidade de saídas analógicas	1	Quantidade declarada.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal analógico.
Carga máxima da saída	250 Ω a 18...19 V; 300 Ω a 19...32 V	Limite da carga conforme faixa de tensão de operação.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Valor informado pelo fabricante; MS conforme nomenclatura da ficha técnica.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente conforme descrição da ficha técnica.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para integração.
DeviceID	377	Identificador do dispositivo informado.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo de processo.

Tempos de reação e inicialização
Tempo de resposta T05	1 s	Tempo de resposta informado para T05.
Tempo de resposta T09	3 s	Tempo de resposta informado para T09.
Tempo dinâmico T05 / T09	1 / 3 s	Valores declarados pelo fabricante.
Retardo de prontidão	1 s	Tempo informado até a prontidão.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente especificados.
Temperatura de armazenamento	-40...100 °C	Limites especificados para armazenamento.
Proteção IP	IP 67, IP 68, IP 69K	Graus de proteção declarados; instalação e condições de ensaio devem seguir documentação do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de ensaio informada.
MTTF	572 anos	Valor declarado na ficha; não representa período de garantia nem vida útil garantida.

Conexões e dados mecânicos
Conexão de processo	G 1/2 rosca externa	Interface mecânica com o processo.
Comprimento de instalação	50 mm	Dimensão de instalação informada.
Comprimento da sonda	36 mm	Dimensão da sonda informada.
Diâmetro da sonda	6 mm	Dimensão da sonda informada.
Diâmetro do corpo	18,7 mm	Dimensão informada.
Comprimento total	113,9 mm	Dimensão total informada.
Invólucro	Cilíndrico	Formato declarado.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos informados.
Torque máximo de aperto	45 Nm	Limite informado para o aperto.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão declarado para o produto.
Materiais de construção	1.4404 (aço inoxidável / 316L), PEI, FKM	Materiais informados para a construção.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais especificados para contato com o fluido.
Peso	116,8 g	Peso informado no conjunto de dados do produto.

Indicadores e fornecimento
Indicador de estado	1 LED verde	Indicação de estado de operação informada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9025.19.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 (38,4 kBaud), DeviceID 377; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA; carga máxima especificada: 250 Ω a 18...19 V e 300 Ω a 19...32 V.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC. Verifique o esquema de ligação do fabricante e a compatibilidade elétrica do mestre IO-Link ou da entrada analógica antes da instalação.

Processo Rosca externa G 1/2; comprimento de instalação de 50 mm. A compatibilidade mecânica requer porta de processo correspondente e vedação adequada à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4...20 mA, alimentação dentro de 18...32 V DC e carga dentro do limite especificado.	✓	O transmissor disponibiliza saída analógica 4...20 mA; a carga máxima depende da tensão de operação.
Sistema com mestre IO-Link compatível com revisão 1.1 e parâmetros do dispositivo.	✓	A ficha informa IO-Link revisão 1.1, COM2 e DeviceID 377; confirme a compatibilidade do mestre e do arquivo de descrição do dispositivo.
Porta de processo G 1/2 externa, com pressão de processo de até 300 bar e instalação conforme fabricante.	✓	A rosca e a resistência à pressão são especificadas para o produto; a montagem e a vedação devem respeitar os requisitos aplicáveis.
Aplicação que exija temperatura fora de -50...150 °C ou alimentação fora de 18...32 V DC.	✗	Esses requisitos estão fora dos limites especificados para o TA2415.
Entrada de tensão, em vez de entrada de corrente, para leitura direta do sinal analógico.	✗	A saída analógica especificada é de corrente, 4...20 mA.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2415 IO-Link Pt1000, G 1/2

Confirme que a faixa de temperatura, a pressão, a temperatura ambiente e o fluido estão dentro dos limites e materiais especificados.
Verifique se a porta de processo corresponde à rosca externa G 1/2 e se a profundidade permite o comprimento de instalação de 50 mm.
Prepare e limpe a interface de processo; selecione a vedação adequada à aplicação conforme a documentação do fabricante.
Instale o transmissor sem exceder o torque máximo de aperto informado de 45 Nm.
Conecte o M12 codificação A seguindo o esquema elétrico oficial; confirme alimentação de 18...32 V DC e compatibilidade da entrada escolhida.
Configure e valide o sinal analógico ou a comunicação IO-Link no sistema receptor antes de colocar o processo em operação.

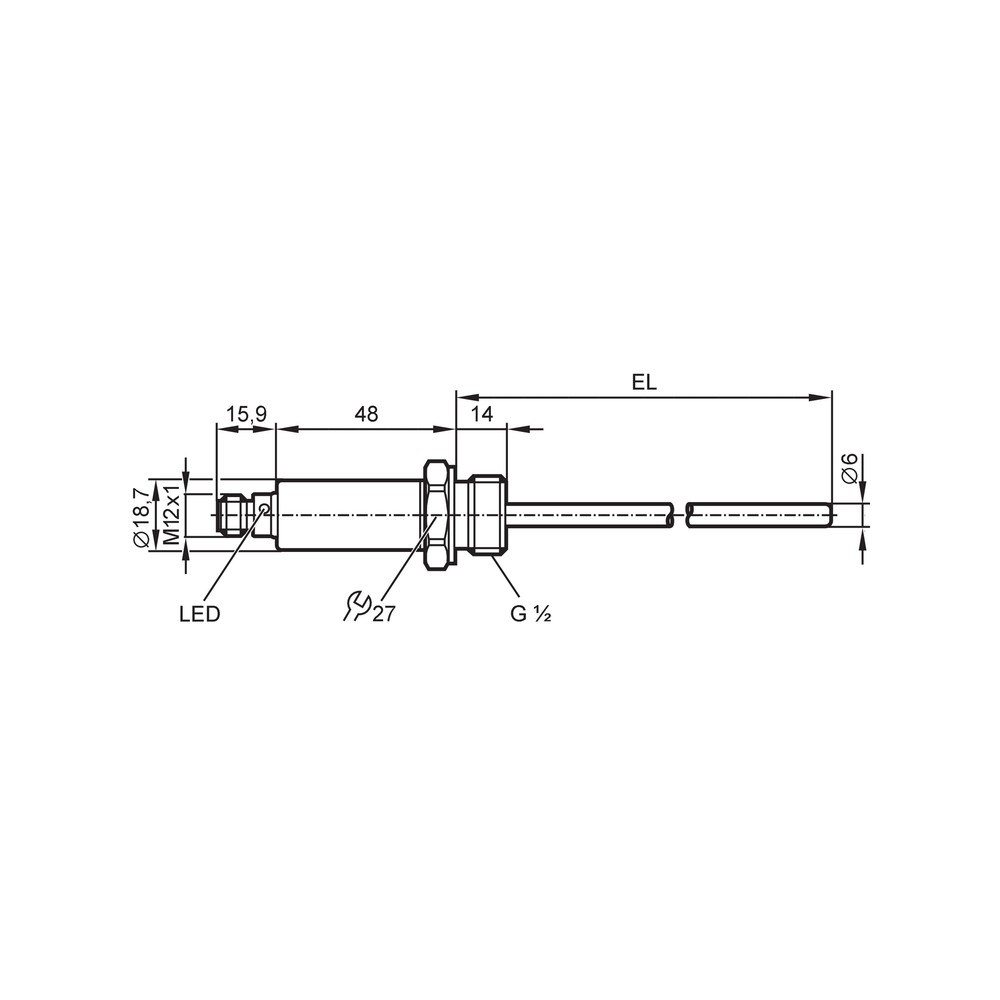

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe o sinal analógico esperado.	Alimentação, cabeamento M12 ou entrada do controlador incompatíveis; também pode haver carga acima do limite para a tensão de operação.	Meça a alimentação nos limites de 18...32 V DC, confira a ligação no datasheet e compare a carga da entrada com o limite aplicável de 250 Ω ou 300 Ω.
O dispositivo não estabelece comunicação IO-Link.	Mestre, configuração de porta, cabeamento ou parâmetros de dispositivo incompatíveis.	Confirme suporte do mestre à revisão 1.1 e COM2, verifique DeviceID 377 e inspecione a conexão M12 conforme o documento do fabricante.
A temperatura indicada fica fixa ou não acompanha o processo.	Sonda mal posicionada, problema na conexão elétrica ou configuração da leitura no sistema receptor.	Verifique a inserção e instalação da sonda, o estado da conexão e se o receptor está lendo o sinal e a faixa configurados.
Há vazamento na conexão de processo.	Rosca ou vedação incompatível, montagem inadequada ou aperto fora do procedimento aplicável.	Despressurize o processo e inspecione a correspondência da porta G 1/2, a vedação e o torque aplicado, sem ultrapassar 45 Nm.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TA2415 em português (Datasheet) Desenho em escala TA2415 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2415 e para que serve?

É um transmissor de temperatura ifm para monitorar fluidos líquidos e gasosos. Utiliza elemento Pt1000 e disponibiliza sinal analógico e IO-Link.

Que saída e conexão elétrica devo prever?

O produto oferece saída analógica de corrente 4...20 mA e IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos dourados.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Posso usar o TA2415 fora da faixa de -50...150 °C?

A ficha especifica medição de -50 a 150 °C. Para temperaturas fora dessa faixa, selecione um dispositivo cuja faixa declarada cubra a condição do processo.

Ele serve para uma aplicação com alimentação de 24 V DC?

24 V DC está dentro da faixa especificada de 18...32 V DC. Ainda é necessário verificar o cabeamento e a compatibilidade da entrada analógica ou do mestre IO-Link.

O sinal de 4...20 mA está ausente no controlador; o que verifico antes de trocar o transmissor?

Confira primeiro a alimentação, a ligação M12 e a configuração da entrada do controlador. Verifique também se a carga respeita o limite correspondente à tensão de operação.

A leitura IO-Link não aparece no mestre; qual é a verificação inicial?

Verifique se o mestre e a porta estão configurados para IO-Link compatível com revisão 1.1 e COM2. Confira também a conexão elétrica e a identificação DeviceID 377.

Como decidir entre este transmissor e outro modelo?

Escolha o TA2415 se faixa, rosca G 1/2, alimentação e sinais disponíveis corresponderem ao sistema. Se qualquer requisito ficar fora dos limites especificados, compare a ficha técnica de outro modelo.

Que cuidado devo ter na instalação mecânica?

Confirme a correspondência da rosca G 1/2 e da vedação com a porta de processo. Não exceda o torque máximo informado de 45 Nm.

A conexão G 1/2 confirma, por si só, que o sensor é adequado ao meu fluido?

Não. A rosca confirma a interface mecânica, mas a adequação ao fluido também depende da compatibilidade química dos materiais em contato, identificados como aço inoxidável 1.4404/316L e vedação FKM.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento de medição resistivo de platina usado pelo transmissor; neste modelo, a referência indicada é DIN EN 60751, classe A.

IO-Link

Interface de comunicação digital especificada para integração do transmissor com sistemas compatíveis; o produto informa revisão 1.1.

4...20 mA

Sinal analógico de corrente disponibilizado pelo produto para transmissão da medição.

G 1/2

Especificação da rosca externa de processo; a conexão correspondente deve ser confirmada no equipamento receptor.

IP 69K

Grau de proteção declarado para o invólucro; as condições de instalação e operação devem ser verificadas na documentação do fabricante.
