Transmissor de Temperatura IFM TA2405

Pré-visualizar: TA2405 IFM - Transmissor de Temperatura IFM Medição Industrial IO-Link Pt1000 G1/2

TA2405 IFM - Transmissor de Temperatura IFM Medição Industrial IO-Link Pt1000 G1/2

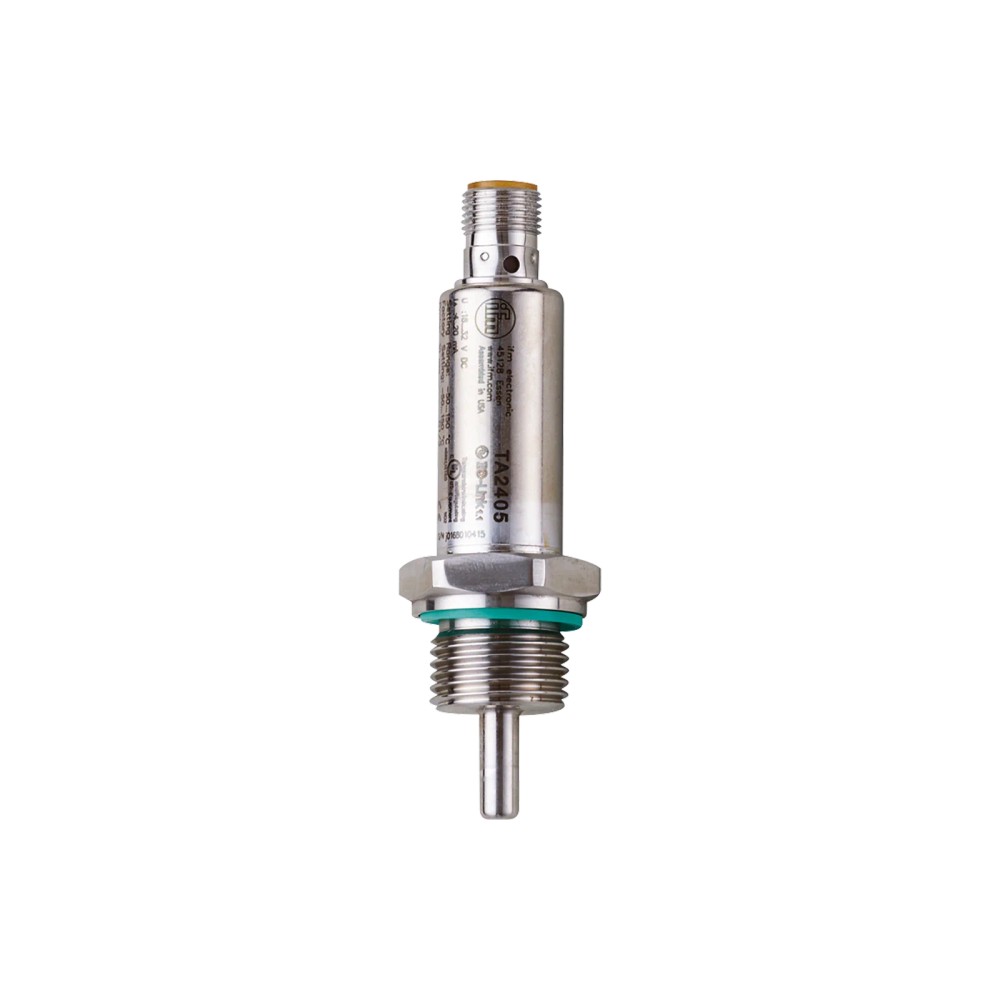

Imagem meramente ilustrativa

R$ 2.109,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2405
EAN: 4021179311502
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TA2405 IFM - Transmissor de Temperatura IFM Medição Industrial IO-Link Pt1000 G1/2"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Elemento sensor

Pt1000, classe A

Sinal

4–20 mA e IO-Link

Conexão ao processo

G 1/2 rosca externa

Conexão elétrica

M12, 4 contatos

Pressão máxima indicada

400 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura IFM TA2405, Pt1000, IO-Link, saída 4–20 mA, conexão G 1/2

O IFM TA2405 é um transmissor de temperatura para medir fluidos líquidos e gasosos. Utiliza um elemento Pt1000 classe A e oferece medição de -50 a 150 °C, com saída analógica de 4–20 mA e comunicação IO-Link. A conexão de processo é G 1/2 rosca externa e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 × Pt1000, DIN EN 60751, classe A
Faixa de medição	-50 a 150 °C
Saída	Analógica 4–20 mA; IO-Link
Conexão de processo	G 1/2 rosca externa
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	18 a 32 V DC
Resistência à pressão	400 bar / 40 MPa
Proteção	IP67, IP68 e IP69K
Comprimento de instalação	30 mm
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos em processos compatíveis com conexão G 1/2 rosca externa.
Sistemas que aceitem alimentação de 18 a 32 V DC e sinal analógico de 4–20 mA ou comunicação IO-Link.
Instalações cuja faixa de processo esteja dentro de -50 a 150 °C e cuja pressão não ultrapasse 400 bar.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -50 a 150 °C ou pressão superior a 400 bar.
Instalações sem compatibilidade mecânica com rosca G 1/2 externa ou sem conexão elétrica M12 compatível.
Sistemas que não aceitem alimentação de 18 a 32 V DC nem os sinais de saída especificados.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de temperatura em fluidos líquidos e gasosos, desde que a temperatura esteja entre -50 e 150 °C e a pressão dentro do limite de 400 bar.
Possibilidade de uso em sistemas de controle com entrada analógica 4–20 mA; validar alimentação, carga máxima conforme tensão e compatibilidade elétrica do sistema.
Possibilidade de integração a uma rede IO-Link; confirmar compatibilidade do mestre com revisão 1.1 e COM2 a 38,4 kBaud.
A ficha informa operação ambiente entre -25 e 80 °C. Não extrapolar essa faixa nem os limites de processo sem validação no datasheet.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura IFM TA2405, Pt1000, IO-Link, saída 4–20 mA, conexão G 1/2, verifique estes pontos:

Escolha o TA2405 quando

A aplicação exigir medição Pt1000 classe A entre -50 e 150 °C, conexão de processo G 1/2 externa, alimentação de 18 a 32 V DC e saída 4–20 mA ou IO-Link.

Verifique outra configuração quando

A faixa térmica, conexão de processo, alimentação, interface requerida ou limite de pressão do sistema não corresponder aos valores especificados. Confirme os requisitos completos no datasheet do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Identificação do equipamento.
Modelo / SKU / Part Number	TA2405	Código do produto informado no anúncio.
Marca	IFM	Fabricante informado no anúncio.
GTIN	4021179311502	Identificador comercial do produto.
Fluidos	Líquidos e gasosos	Substâncias indicadas na ficha.

Elemento de medição e faixa
Elemento de medição	1 × Pt1000	Elemento sensor especificado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe indicadas para o Pt1000.
Alcance de medição	-50 a 150 °C	Faixa de medição e ajuste de fábrica informados.
Diâmetro da sonda	6 mm	Dimensão declarada da sonda.
Comprimento da sonda	16 mm	Comprimento L declarado para a sonda.
Comprimento de instalação	30 mm	Comprimento EL informado para a montagem.

Alimentação e proteção elétrica
Tensão de operação	18 a 32 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2	Norma informada para EMC.

Saídas e carga
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4 a 20 mA	Tipo e faixa do sinal analógico.
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Sinais informados na ficha.
Carga máxima	250 Ω em 18–19 V; 300 Ω em 19–32 V	Limite de carga indicado conforme a tensão de operação.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Expressão de precisão conforme ficha; MS é mantido como indicado pelo fabricante.

Precisão e desvios
Coeficiente de temperatura	0,1	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C; unidade não especificada na ficha fornecida.

Tempos de resposta
Retardo de prontidão	1 s	Tempo informado até a prontidão.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Tempos de resposta informados para T05 e T09.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo declarado para o processo.

Interfaces e conexão elétrica
Conexão elétrica	1 × M12, codificação A, 4 contatos banhados a ouro	Configuração do conector indicada na ficha.
Interface de comunicação	IO-Link, revisão 1.1	Interface e revisão especificadas.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência declarados.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor (Device identification, Process data variable)	Perfil informado para identificação do dispositivo e variável de dados de processo.
DeviceID suportado	Default 377	Identificador padrão indicado na ficha.

Condições ambientais e resistência
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-40 a 100 °C	Limites declarados para armazenamento.
Grau de proteção	IP67, IP68 e IP69K	Classificações de proteção informadas pelo fabricante.
Resistência à pressão	400 bar / 40 MPa	Limite de pressão declarado.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10–2000 Hz)	Condição de ensaio informada.
MTTF	572 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.

Dados mecânicos e materiais
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica ao processo.
Torque máximo de aperto	45 Nm	Limite de torque especificado para aperto.
Materiais construtivos	Aço inoxidável 1.4404 (316L), PEI e FKM	Materiais informados para o produto.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM	Materiais de contato com o fluido declarados.
Invólucro	Cilíndrico	Formato do invólucro informado.
Dimensões	Ø 18,7 mm; comprimento total 93,9 mm	Dimensões declaradas na ficha.
Peso	122,5 g	Massa informada no conjunto de dados do produto.

Display e operação
Indicador de estado	1 LED verde	Indicação visual do estado de operação.
Característica dos contatos	Contatos banhados a ouro	Acabamento especificado para os contatos elétricos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud).

• Saída analógica de corrente 4–20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18 a 32 V DC. A compatibilidade do cabo e do mestre IO-Link depende da pinagem e dos requisitos do sistema; conferir o datasheet do fabricante.

Processo Rosca externa G 1/2; comprimento de instalação de 30 mm. A compatibilidade mecânica depende da rosca correspondente no ponto de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4–20 mA, alimentação de 18 a 32 V DC e conexão elétrica M12 compatível.	✓	A ficha especifica saída analógica 4–20 mA, tensão de operação de 18 a 32 V DC e conexão M12.
Rede IO-Link compatível com revisão 1.1 e transferência COM2 a 38,4 kBaud.	✓	Esses parâmetros de comunicação constam na ficha do produto.
Ponto de medição com conexão fêmea compatível com G 1/2 externa, fluido líquido ou gasoso, faixa de -50 a 150 °C e pressão de até 400 bar.	✓	A ficha informa a conexão G 1/2 externa, aplicação em fluidos líquidos e gasosos, faixa de medição e resistência à pressão indicadas.
Processo que exija temperatura fora de -50 a 150 °C ou pressão superior a 400 bar.	✗	Esses requisitos ultrapassam os limites informados para o produto.
Montagem que exija conexão de processo diferente de G 1/2 externa ou conexão elétrica diferente de M12.	✗	As conexões especificadas para este modelo são G 1/2 externa e M12; não há informação de adaptadores inclusos.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura IFM TA2405, Pt1000, IO-Link, saída 4–20 mA, conexão G 1/2

Confirme que o ponto de montagem aceita conexão de processo G 1/2 rosca externa e que a aplicação respeita a faixa de medição e o limite de pressão especificados.
Verifique a compatibilidade dos materiais em contato com o fluido e das condições ambientais com a aplicação.
Monte o transmissor no ponto de medição, respeitando o comprimento de instalação de 30 mm e o torque máximo de aperto de 45 Nm.
Conecte o M12 codificação A de 4 contatos a uma alimentação compatível de 18 a 32 V DC; confira a pinagem no datasheet antes de energizar.
Ligue a saída 4–20 mA à entrada correspondente e verifique a carga máxima aplicável à tensão de alimentação; para IO-Link, use mestre compatível com os parâmetros declarados.
Após energizar, aguarde o retardo de prontidão indicado e confira o LED de estado e a leitura no sistema de controle.

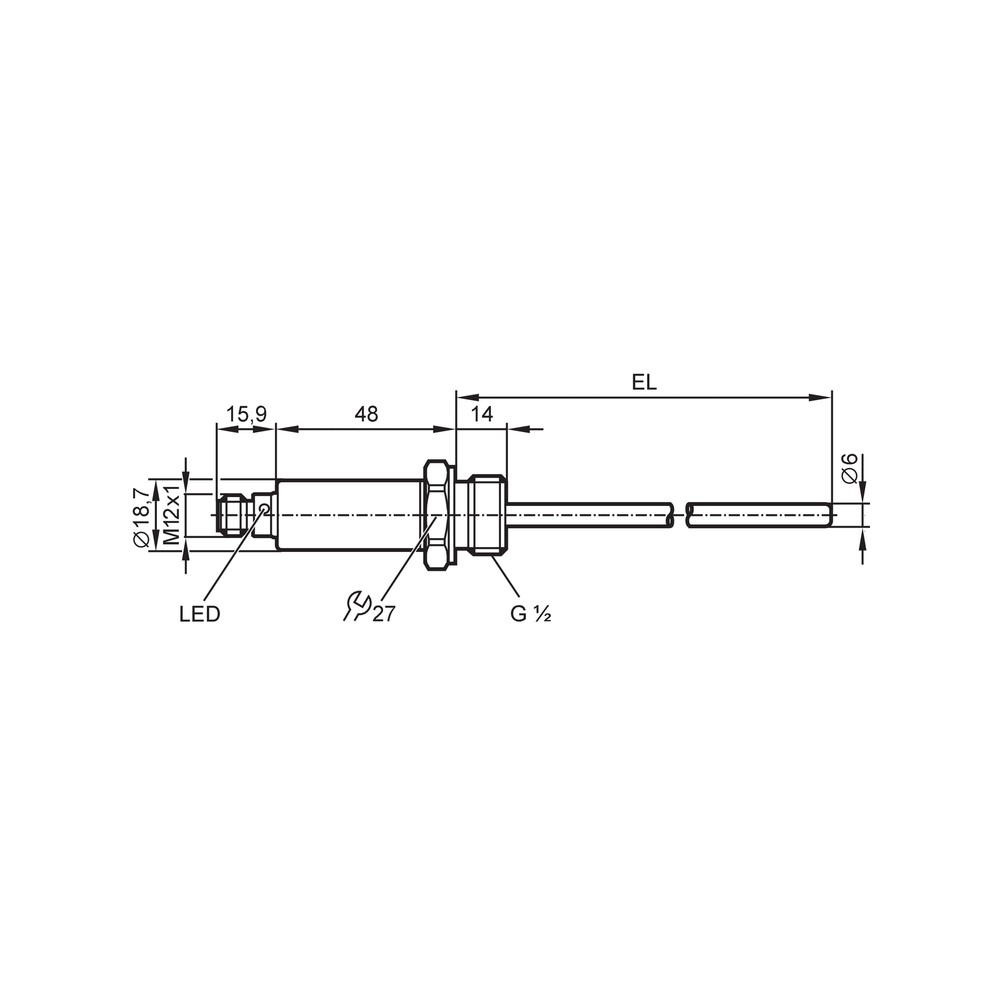

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de temperatura no sistema.	Ausência de alimentação, ligação incorreta no M12 ou incompatibilidade entre a saída selecionada e a entrada do controlador.	Meça a alimentação nos terminais conforme a documentação do fabricante e confirme a configuração e o tipo de entrada do controlador.
O sinal 4–20 mA fica limitado ou instável.	A carga do circuito pode exceder o limite permitido para a tensão de operação, ou a alimentação pode estar fora da faixa especificada.	Confira a tensão de alimentação e compare a carga total do circuito com os limites de 250 Ω em 18–19 V ou 300 Ω em 19–32 V.
O mestre não reconhece o sensor por IO-Link.	Mestre, revisão, taxa de transferência, cabeamento ou configuração do dispositivo incompatíveis.	Verifique suporte a IO-Link 1.1, COM2 a 38,4 kBaud, conexão M12 e DeviceID padrão 377 conforme a documentação.
A leitura difere da temperatura esperada no processo.	Instalação ou condição de processo fora da faixa declarada, montagem inadequada ou configuração de leitura incompatível.	Compare a temperatura e a pressão do processo com os limites do produto, confirme o assentamento mecânico e valide a configuração e a leitura no sistema.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TA2405 (PT-BR) (Datasheet) Desenho em escala IFM TA2405 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TA2405 e para quem ele serve?

É um transmissor de temperatura com elemento Pt1000 classe A, saída 4–20 mA e IO-Link. Destina-se à medição de fluidos líquidos ou gasosos em sistemas compatíveis com suas conexões e limites.

O que vem junto com o TA2405?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Cabos, conectores adicionais ou adaptadores não devem ser considerados inclusos sem confirmação do fornecedor.

O TA2405 serve para temperaturas acima de 150 °C?

Não; a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um equipamento com faixa adequada.

Posso usar este transmissor em pressão acima de 400 bar?

Não; a resistência à pressão indicada é 400 bar (40 MPa). Não exceda esse limite.

O sensor está energizado, mas não aparece sinal no CLP. O que verifico antes de trocar?

Confirme a alimentação de 18 a 32 V DC, as ligações do M12 e se a entrada do CLP aceita 4–20 mA ou a comunicação configurada. Consulte a documentação do fabricante para a pinagem.

A leitura IO-Link falha; preciso substituir o transmissor?

Não necessariamente; verifique primeiro se o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud e se a configuração reconhece o DeviceID padrão 377. Confira também cabeamento e alimentação.

Devo comprar um kit ou apenas o transmissor?

O produto está identificado como uma peça por embalagem, e a ficha não lista acessórios ou kit. Se a instalação exigir cabo, mestre IO-Link ou adaptador, confirme esses itens separadamente.

Quando escolher o TA2405 em vez de outro transmissor?

Escolha-o quando forem compatíveis a faixa de -50 a 150 °C, a rosca G 1/2 externa, a alimentação de 18 a 32 V DC e a saída 4–20 mA ou IO-Link. Se algum requisito diferir, compare as especificações do outro modelo com a aplicação.

Que cuidado devo ter ao instalar o TA2405?

Respeite o torque máximo de aperto de 45 Nm e confirme a conexão G 1/2, a pinagem M12 e os limites do processo antes da energização. Use o datasheet do fabricante para detalhes de ligação.

Como faço a ligação elétrica sem um diagrama de pinagem disponível?

Consulte o datasheet oficial antes de conectar os quatro contatos M12; a ficha resumida não fornece a pinagem detalhada. Não deduza a função dos pinos apenas pela codificação do conector.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre dispositivo e mestre compatível.

Sinal 4–20 mA

Sinal analógico de corrente usado para transmitir a variável medida ao sistema de controle.

G 1/2 rosca externa

Conexão roscada externa indicada para montagem no ponto de processo correspondente.

Grau de proteção IP

Classificação de proteção do invólucro conforme condições definidas pelas normas aplicáveis.
