Transmissor de Temperatura IFM TA2313

Pré-visualizar: TA2313 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 4-20mA, 1/2" NPT, 50mm

TA2313 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 4-20mA, 1/2" NPT, 50mm

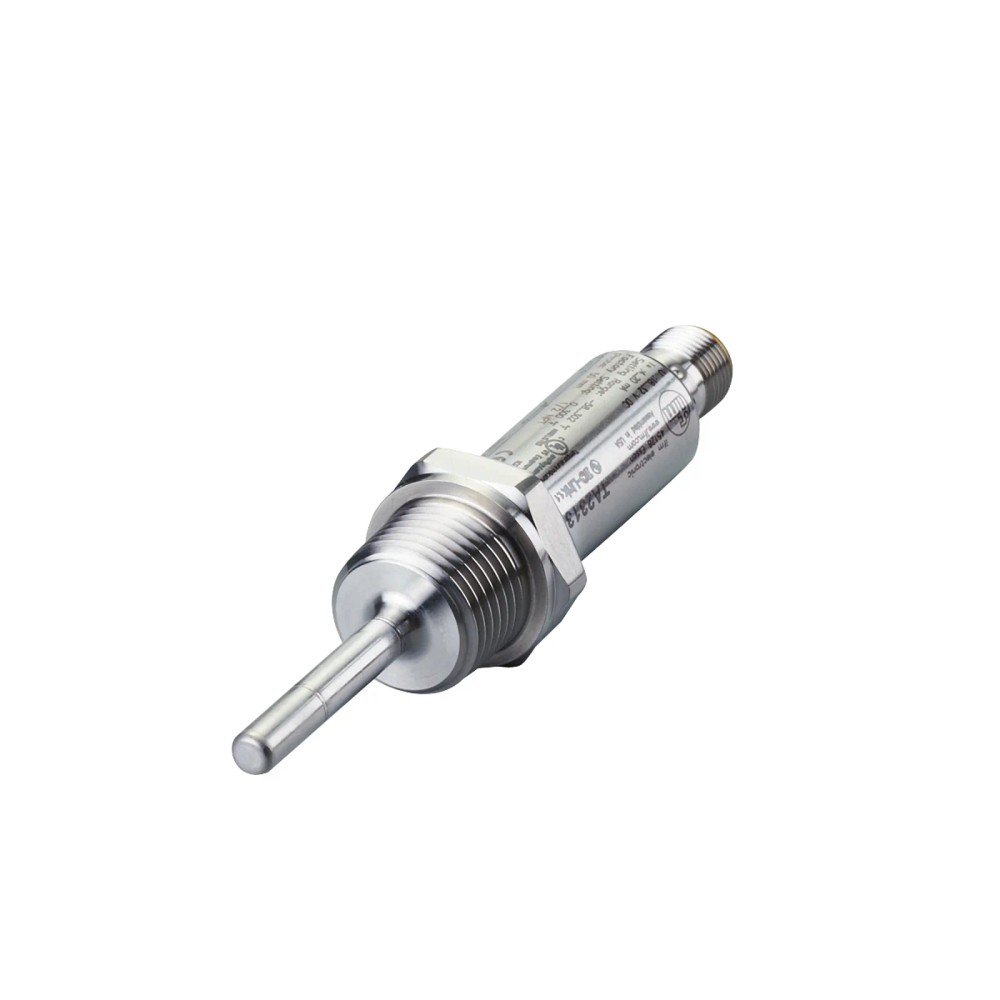

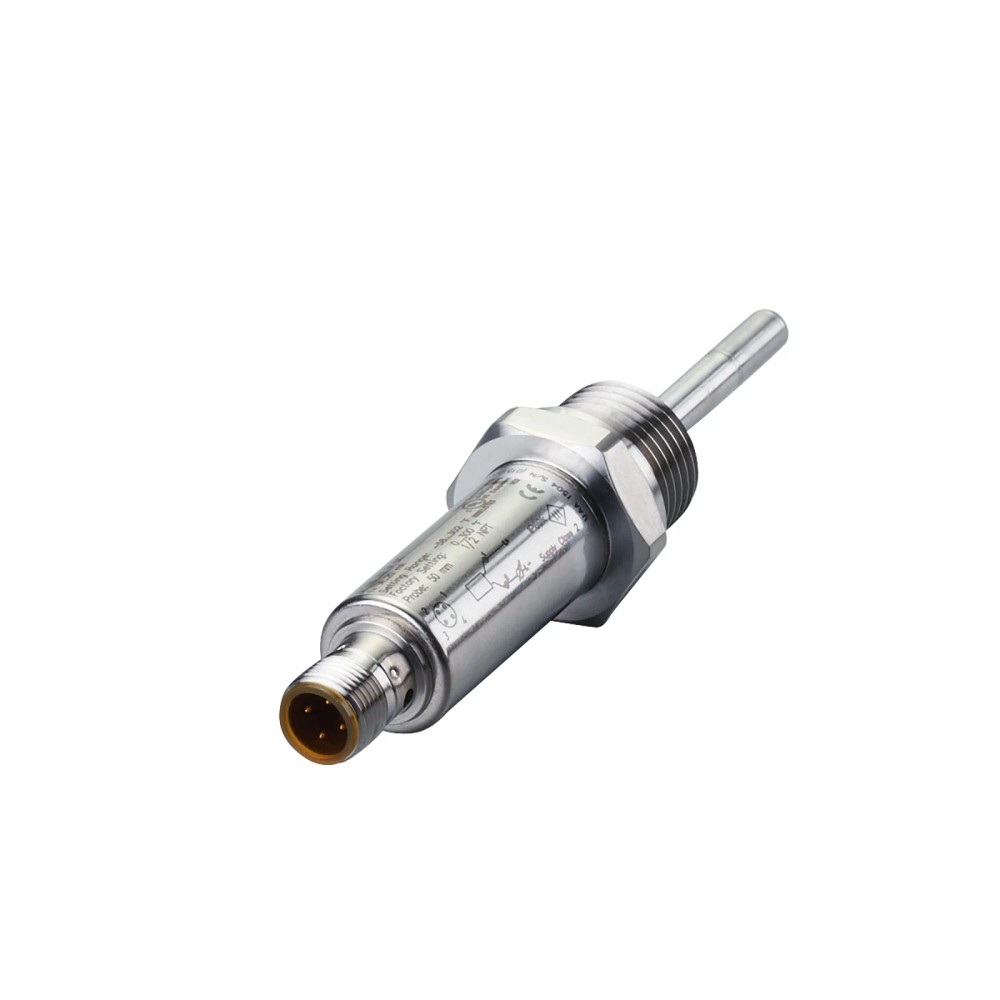

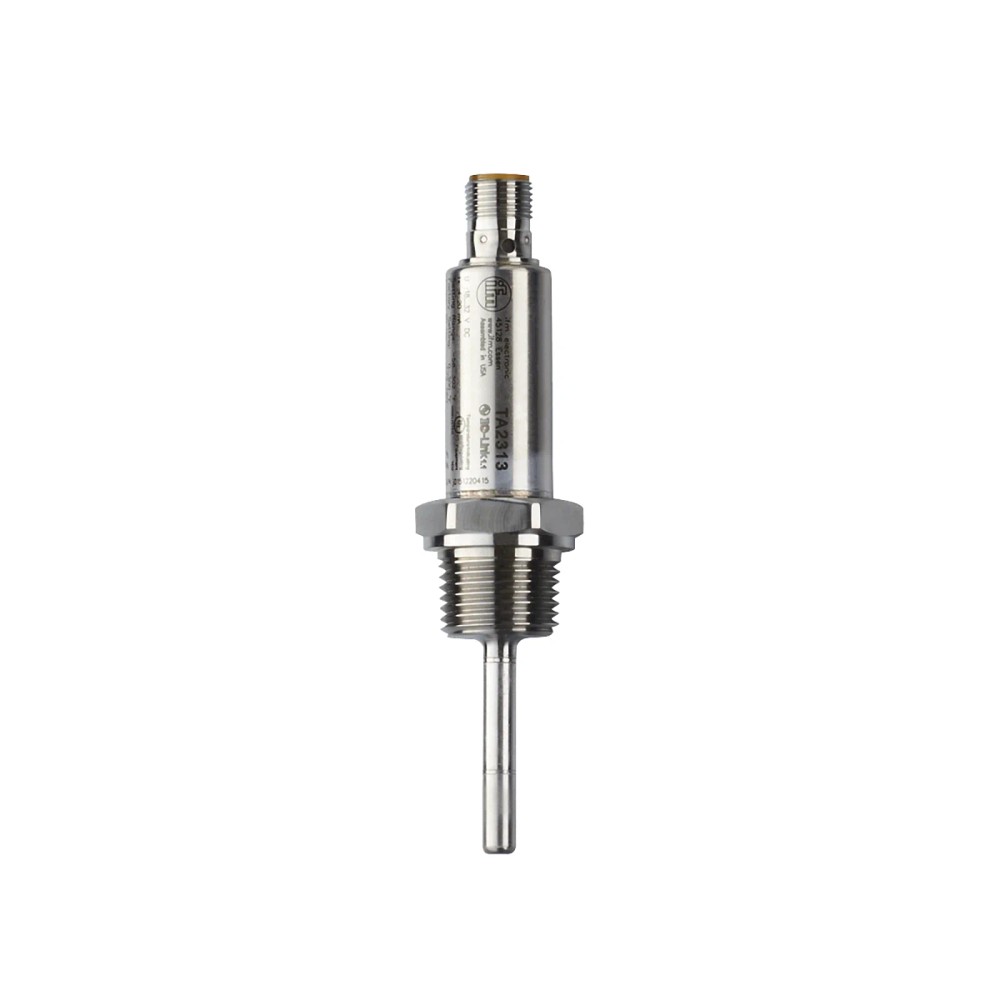

Imagem meramente ilustrativa

R$ 2.127,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2313
EAN: 4021179279796
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2313 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 4-20mA, 1/2" NPT, 50mm"

Destaques do Produto

Faixa de medição

-58...302 °F

Saídas

4...20 mA e IO-Link

Conexão de processo

1/2" NPT externa

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento de instalação

50 mm

Pressão máxima informada

300 bar / 30 MPa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA2313 para monitoramento de fluidos, Pt1000, IO-Link, 4...20 mA, 1/2" NPT, comprimento de instalação de 50 mm

O ifm TA2313 é um transmissor de temperatura para monitorar fluidos líquidos e gasosos. Utiliza elemento de medição Pt 1000 e oferece comunicação IO-Link e saída analógica de 4...20 mA. Tem conexão de processo externa de 1/2" NPT e comprimento de instalação de 50 mm. A faixa de medição informada é de -58 a 302 °F.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TA2313
Elemento de medição	1 x Pt 1000; DIN EN 60751, classe A
Faixa de medição	-58...302 °F
Ajuste de fábrica	0...300 °F
Sinal de saída	Analógico 4...20 mA e IO-Link, configuráveis
Conexão de processo	Rosca externa 1/2" NPT
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação	50 mm
Resistência à pressão	300 bar / 30 MPa
Proteção do invólucro	IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa informada de -58...302 °F.
Instalações que aceitem conexão de processo com rosca externa 1/2" NPT e comprimento de instalação de 50 mm.
Sistemas que recebam sinal analógico de 4...20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura de processo requerida estiver fora de -58...302 °F.
Não selecionar se a conexão de processo necessária não for compatível com rosca externa 1/2" NPT ou se o comprimento de instalação de 50 mm não atender à montagem.
Não selecionar para pressão de processo acima de 300 bar / 30 MPa.

APLICAÇÕES E USO

Aplicação indicada na ficha: monitoramento de temperatura de fluidos líquidos e gasosos. Verifique se a faixa de -58...302 °F, a pressão máxima informada e os materiais em contato com o fluido atendem ao processo.
Possibilidade de integração: leitura por entrada analógica 4...20 mA ou por IO-Link. A compatibilidade efetiva depende do controlador, da configuração do mestre IO-Link e da instalação elétrica.
A conexão de processo externa 1/2" NPT e o comprimento de instalação de 50 mm devem ser compatíveis com o ponto de montagem; a adequação da instalação não pode ser presumida apenas pela conexão.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2313 para monitoramento de fluidos, Pt1000, IO-Link, 4...20 mA, 1/2" NPT, comprimento de instalação de 50 mm, verifique estes pontos:

Escolha o TA2313

Quando a faixa de -58...302 °F, a conexão externa 1/2" NPT e o comprimento de instalação de 50 mm forem adequados à aplicação, e o sistema puder usar 4...20 mA ou IO-Link.

Avalie outra configuração

Procure outra opção se a aplicação exigir medição fora da faixa informada, conexão mecânica diferente ou pressão acima de 300 bar / 30 MPa. Confirme também a compatibilidade elétrica com o controlador e o cabo M12 antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Transmissor de temperatura	Identificação do dispositivo.
Modelo / SKU / Part Number	TA2313	Código de identificação do produto.
Marca	ifm / ifm electronic	Fabricante informado.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias de aplicação indicadas na ficha.
Elemento de medição	1 x Pt 1000; DIN EN 60751, classe A	Elemento sensor e classe de referência informados.

Alimentação e dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite informado para consumo.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Carga máxima da saída analógica	250 Ω em 18...19 V; 300 Ω em 19...32 V	Carga máxima varia conforme a faixa de tensão de operação.

Saídas e medição
Sinal de saída	Analógico 4...20 mA e IO-Link; configuráveis	Tipos de sinal informados para o dispositivo.
Quantidade de saídas analógicas	1	Número informado de saídas analógicas.
Corrente da saída analógica	4...20 mA	Faixa do sinal de corrente.
Resolução da saída analógica	0,04 K	Resolução especificada para a saída analógica.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Expressão de precisão conforme ficha técnica.
Alcance de medição	-58...302 °F	Faixa informada para medição.
Ajuste de fábrica	0...300 °F	Configuração de fábrica informada.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplica-se em caso de desvio da condição de referência de 25 ± 5 °C.

Tempos de resposta
Retardo de prontidão	1 s	Tempo informado até o dispositivo ficar pronto.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Tempos de resposta especificados para T05 e T09.
Tempo mínimo do ciclo do processo	2,3 ms	Ciclo mínimo informado para o processo.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link 1.1	Revisão de comunicação informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
DeviceID suportado	378 (modo de operação default)	Identificador informado para o modo default.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector e quantidade de contatos.
Contatos	Banhados a ouro	Característica especial indicada na ficha.
Indicador de operação	1 x LED verde	Indicador informado para o estado de operação.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Proteção IP	IP67, IP68 e IP69K	Graus de proteção declarados; condições específicas de ensaio devem ser consultadas no datasheet.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado; MAWP em aplicações segundo CRN também é 300 bar.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
EMC	DIN EN 61000-6-2	Norma indicada para compatibilidade eletromagnética.
MTTF	572 anos	Valor informado na ficha; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e materiais
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material informado para as partes em contato com o fluido.
Materiais de construção	1.4404 (aço inoxidável / 316L), PEI e FKM	Materiais listados para a construção.
Acabamento	Metálico polido	Acabamento informado nos dados básicos.
Formato	Cilíndrico	Formato do corpo indicado.
Conexão de processo	Rosca externa 1/2" NPT	Conexão mecânica informada.
Comprimento de instalação	50 mm	Comprimento de instalação informado.
Diâmetro da sonda	6 mm	Dimensão da sonda informada.
Comprimento da sonda L	46,8 mm	Dimensão da sonda informada.
Diâmetro do corpo	18,7 mm	Dimensão informada.
Comprimento total	125,7 mm	Dimensão informada.
Peso	132,5 g	Peso informado no conjunto de atributos do produto.

Dados de fornecimento e conformidade
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Certificado UL: número de aprovação	K002	Número de aprovação indicado na ficha.
NCM	9025.19.90	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 378 no modo de operação default.

• Saída analógica configurável de corrente 4...20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. Verifique pinagem e ligação no datasheet antes de energizar; o conector M12 não determina, por si só, a compatibilidade com qualquer cabo ou dispositivo.

Processo Conexão mecânica roscada externa 1/2" NPT; comprimento de instalação de 50 mm. A compatibilidade depende da rosca correspondente no ponto de montagem e das condições de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema de aquisição com entrada analógica de corrente 4...20 mA e alimentação compatível.	✓	O TA2313 fornece saída analógica de 4...20 mA e opera com alimentação de 18...32 V DC; confirme carga máxima conforme a tensão.
Mestre IO-Link compatível com IO-Link 1.1 e conexão elétrica adequada ao M12 codificado A.	✓	O equipamento tem interface IO-Link 1.1, COM2 e DeviceID 378 no modo default. A compatibilidade do mestre e da configuração deve ser confirmada no sistema.
Ponto de processo com rosca correspondente à rosca externa 1/2" NPT, instalação de 50 mm e pressão até 300 bar.	✓	A conexão, o comprimento de instalação e a resistência à pressão informados correspondem a essas condições; valide os demais requisitos do processo.
Processo que requer temperatura fora de -58...302 °F.	✗	A faixa de medição informada para o TA2313 é -58...302 °F.
Instalação que exige pressão superior a 300 bar / 30 MPa.	✗	A resistência à pressão informada é 300 bar / 30 MPa.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2313 para monitoramento de fluidos, Pt1000, IO-Link, 4...20 mA, 1/2" NPT, comprimento de instalação de 50 mm

Confirme no datasheet que a faixa de processo, a pressão, os materiais em contato com o fluido e o comprimento de instalação atendem à aplicação.
Verifique que o ponto de montagem possui conexão compatível com a rosca externa 1/2" NPT.
Instale o transmissor de acordo com os procedimentos mecânicos da instalação e as instruções do fabricante; não exceda os limites especificados.
Conecte o M12 codificado A ao cabo ou dispositivo compatível e consulte a pinagem no datasheet antes de fazer a ligação.
Alimente o dispositivo dentro da faixa de 18...32 V DC e confirme a carga máxima aplicável se utilizar a saída de 4...20 mA.
Configure e valide a leitura pela saída analógica ou IO-Link, verificando sinal, comunicação e condições de processo antes de liberar a medição.

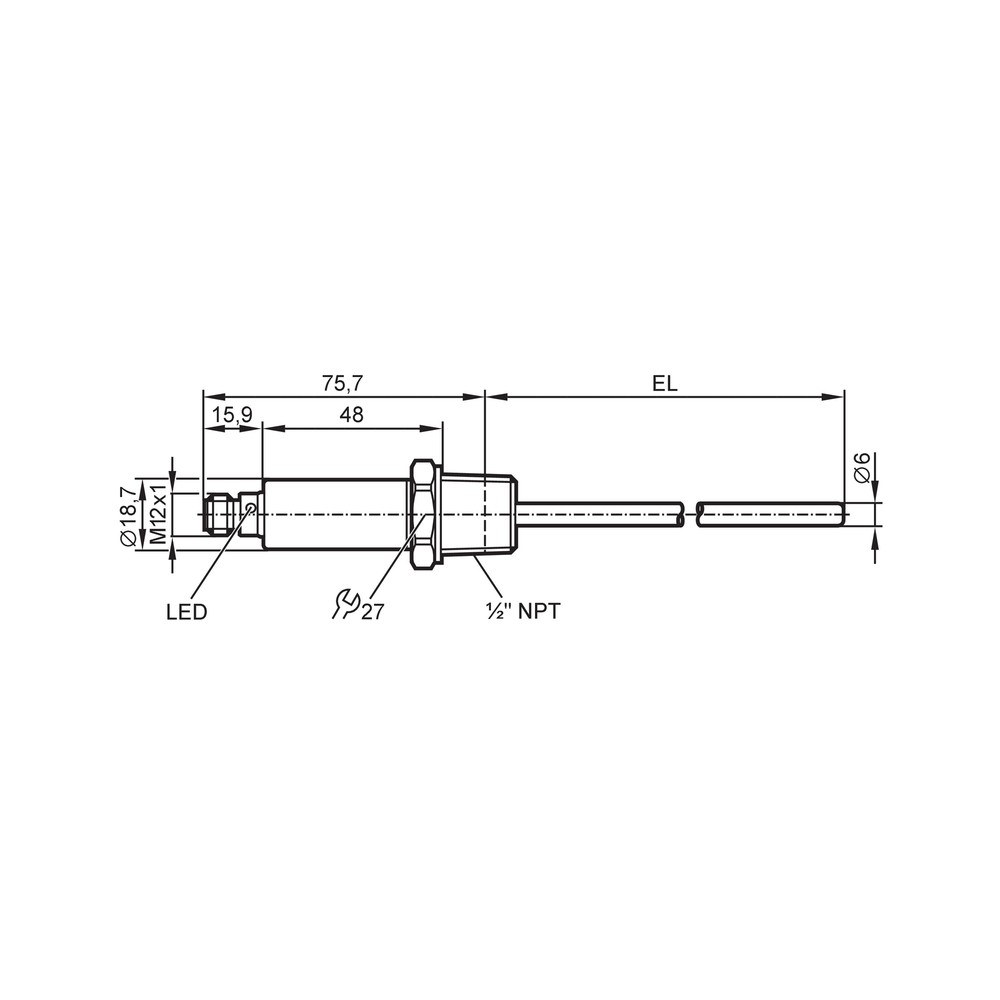

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de corrente na entrada do controlador.	Alimentação fora da faixa, ligação incorreta ou carga do circuito acima do limite especificado para a tensão utilizada.	Meça a alimentação nos terminais e confira a ligação no datasheet; compare a carga do circuito com o limite de 250 Ω em 18...19 V ou 300 Ω em 19...32 V.
O valor de temperatura não corresponde ao esperado.	Faixa ou ajuste configurado incompatível com a expectativa, ou condição do processo fora da faixa de medição.	Compare a configuração do transmissor com o ajuste de fábrica de 0...300 °F e confirme que o processo está dentro de -58...302 °F.
O mestre não estabelece comunicação IO-Link.	Incompatibilidade de configuração, conexão elétrica ou identificação do dispositivo no mestre.	Verifique a ligação M12, a revisão IO-Link 1.1, o modo COM2 e o DeviceID 378 no modo default; consulte o datasheet para configuração.
A leitura apresenta interrupções ou falhas após a instalação.	Conexão elétrica inadequada, curto-circuito ou condições ambientais fora dos limites informados.	Inspecione o conector e a cablagem, verifique a alimentação e confirme a temperatura ambiente de -25...80 °C; consulte o diagnóstico do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2313 em português (Datasheet) Desenho em escala TA2313 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2313 e para quem ele serve?

É um transmissor de temperatura ifm para monitoramento de fluidos líquidos e gasosos. Atende a sistemas que possam receber sinal analógico 4...20 mA ou comunicação IO-Link.

O que acompanha o TA2313?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo do fornecimento.

Posso usar o TA2313 se a temperatura ultrapassar 302 °F?

Não para medir fora da faixa informada de -58...302 °F. Se o processo ultrapassa esse limite, selecione um dispositivo com faixa adequada.

Ele serve para uma instalação com conexão diferente de 1/2" NPT?

A conexão informada é rosca externa 1/2" NPT. Uma conexão diferente não pode ser considerada compatível sem validação mecânica específica.

A saída 4...20 mA não aparece no controlador; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação de 18...32 V DC, a ligação elétrica e a carga do circuito. A carga máxima depende da tensão: 250 Ω em 18...19 V e 300 Ω em 19...32 V.

O IO-Link não conecta; o que devo conferir?

Confira a conexão M12, a configuração do mestre e o uso de IO-Link 1.1 com COM2. No modo default, a ficha informa DeviceID 378.

Devo comprar este transmissor ou uma versão apenas analógica?

Escolha o TA2313 se precisar da combinação de saída analógica 4...20 mA e IO-Link. Se o sistema exigir outra faixa, conexão ou característica, compare os requisitos com a ficha de outra versão antes de selecionar.

Preciso comprar cabo ou outro acessório junto?

A ficha não lista acessórios inclusos nem especifica um cabo como parte do fornecimento. Verifique separadamente o cabo M12 necessário e a compatibilidade com a instalação.

Quais cuidados devo tomar na instalação elétrica?

Confirme a pinagem no datasheet antes de ligar o conector M12 codificado A e respeite a alimentação de 18...32 V DC. Valide também a carga máxima caso utilize a saída analógica.

Como confirmo que a rosca e o comprimento de instalação servem no meu processo?

Compare a rosca externa 1/2" NPT e o comprimento de instalação de 50 mm com o ponto de montagem. Verifique ainda pressão e materiais em contato com o fluido no datasheet.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de temperatura identificado na ficha como 1 x Pt 1000, classe A conforme DIN EN 60751. (Ref.: Elemento de medição)

IO-Link

Interface de comunicação digital indicada para o transmissor; a ficha especifica revisão 1.1 e transferência COM2. (Ref.: Interface de comunicação)

4...20 mA

Faixa do sinal analógico de corrente fornecido pelo transmissor. (Ref.: Corrente da saída analógica)

1/2" NPT

Especificação da rosca externa da conexão de processo. (Ref.: Conexão de processo)

IP67 / IP68 / IP69K

Graus de proteção do invólucro declarados na ficha; condições específicas de ensaio devem ser consultadas no datasheet. (Ref.: Proteção IP)
