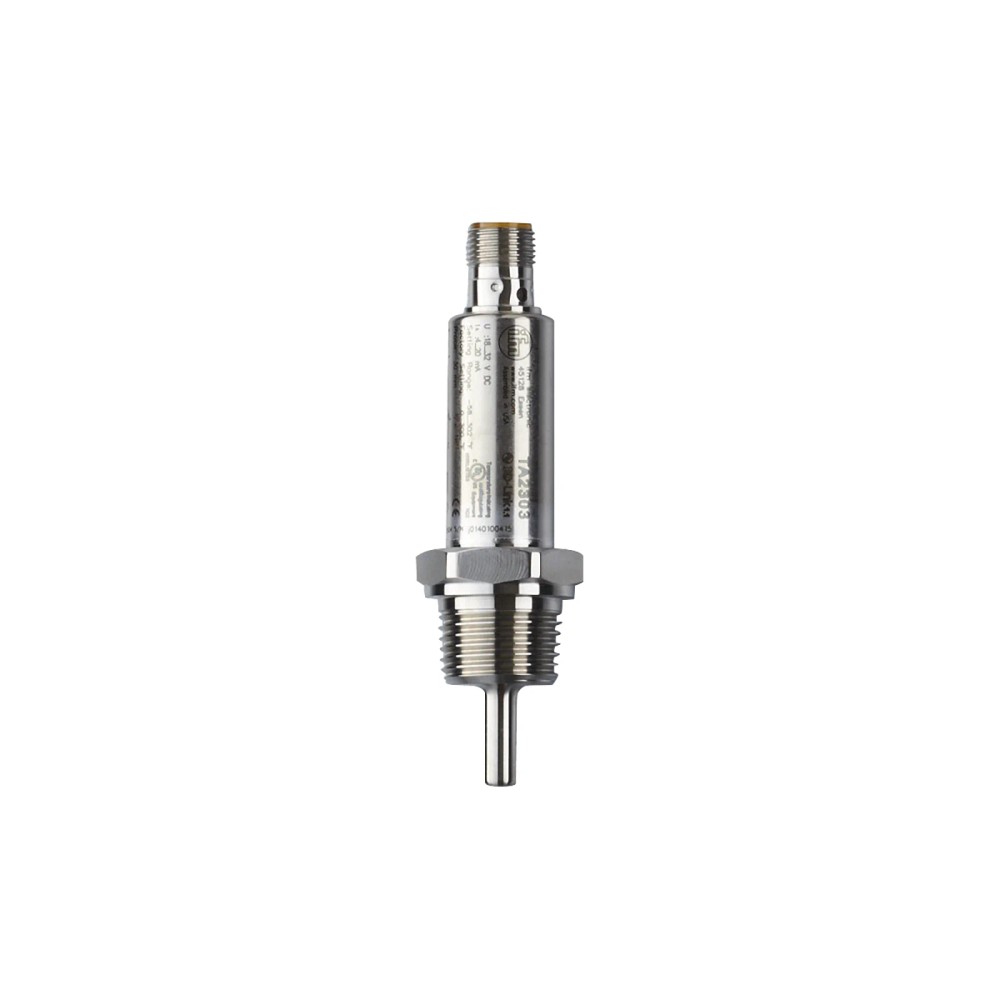

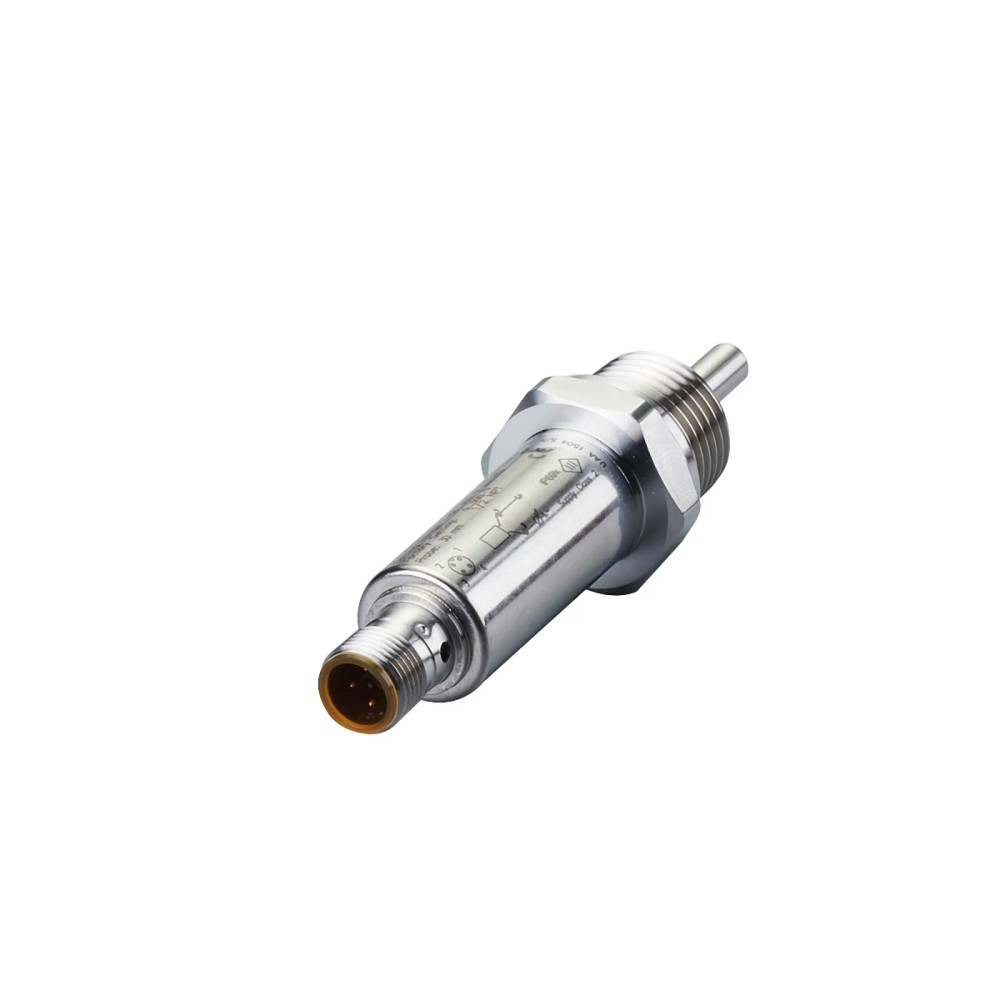

Imagem meramente ilustrativa

R$ 2.109,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2303
EAN: 4021179279789
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2303 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 1/2" NPT, Pt1000"

Destaques do Produto

Faixa de medição

-58...302 °F

Elemento sensor

Pt1000, classe A

Conexão de processo

1/2" NPT externa

Comunicação e saída

IO-Link e 4...20 mA

Pressão máxima indicada

400 bar

Conexão elétrica

M12, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

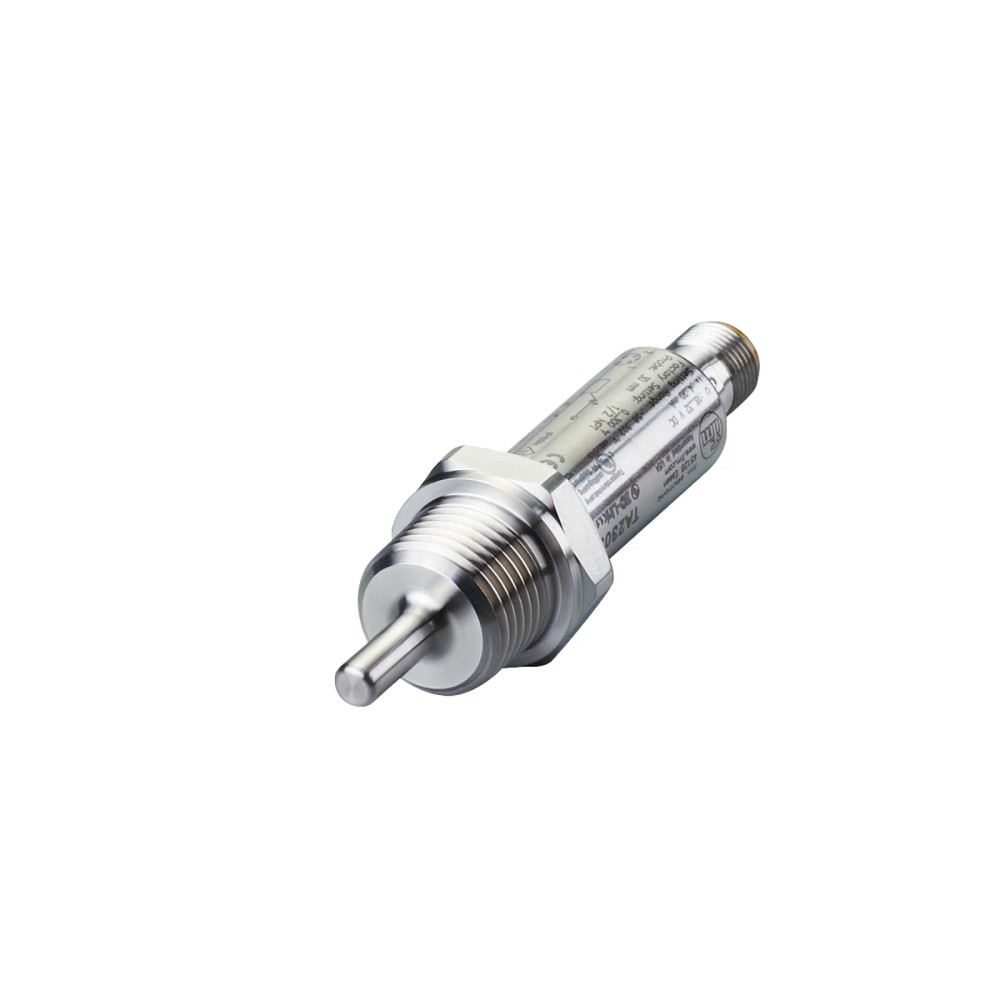

Sobre o Transmissor de Temperatura ifm TA2303, Pt1000, IO-Link, saída analógica 4...20 mA, conexão de processo 1/2" NPT

O ifm TA2303 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt1000 e oferece comunicação IO-Link e saída analógica de 4...20 mA. Seu alcance de medição é de -58...302 °F, com conexão de processo 1/2" NPT externa e resistência à pressão de até 400 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt1000, classe A conforme DIN EN 60751
Alcance de medição	-58...302 °F
Ajuste de fábrica	0...300 °F
Saídas	Analógica 4...20 mA; IO-Link
Conexão de processo	1/2" NPT, rosca externa
Conexão elétrica	M12, codificação A, 4 contatos
Resistência à pressão	400 bar / 40 MPa
Comprimento de instalação	30 mm
Proteção do invólucro	IP 67, IP 68, IP 69K
Tensão de operação	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, respeitando o alcance de medição e as condições de operação especificadas.
Instalações com conexão de processo 1/2" NPT externa e conexão elétrica M12 compatível.
Sistemas que aceitem sinal analógico 4...20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecione quando a temperatura de processo necessária estiver fora de -58...302 °F.
Não selecione para instalação em conexão de processo diferente de 1/2" NPT externa sem adaptação mecânica validada.
Não utilize em condições que excedam a resistência à pressão de 400 bar ou a temperatura ambiente de -25...80 °C.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de temperatura de fluidos líquidos e gasosos, dentro do alcance de -58...302 °F e dos limites ambientais e de pressão especificados.
Possibilidade de integração inferida: leitura da saída analógica 4...20 mA por uma entrada de corrente compatível, respeitando os limites de carga dependentes da tensão.
Possibilidade de integração inferida: aquisição de dados por IO-Link 1.1 em COM2, mediante mestre compatível; a ficha não lista modelos específicos de mestres.
A compatibilidade química com fluidos específicos não está detalhada. Verifique os materiais em contato com o fluido e consulte o fabricante antes de aplicar em meios cuja compatibilidade não esteja confirmada.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA2303, Pt1000, IO-Link, saída analógica 4...20 mA, conexão de processo 1/2" NPT, verifique estes pontos:

Escolha o TA2303 quando

A aplicação exigir medição de temperatura de fluidos no intervalo de -58...302 °F, conexão de processo 1/2" NPT externa e integração por IO-Link ou saída analógica de 4...20 mA.

Avalie outra configuração quando

A conexão mecânica requerida não for 1/2" NPT externa, o sinal de saída não for compatível com a entrada do sistema ou a condição de operação ultrapassar os limites declarados. Confirme o modelo e a instalação no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do equipamento.
Modelo	TA2303	Identificação do produto ifm.
Marca	ifm	Fabricante indicado na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha do produto.
Elemento de medição	1 x Pt1000, para DIN EN 60751, classe A	Elemento sensor e referência normativa declarados.

Faixa de medição e ajuste
Alcance de medição	-58...302 °F	Intervalo de medição especificado.
Ajuste de fábrica	0...300 °F	Faixa de ajuste indicada na ficha.

Dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação declarados.
Consumo de corrente	< 50 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Carga máxima da saída analógica	250 Ω em 18...19 V; 300 Ω em 19...32 V	Limite de carga conforme a tensão de operação.

Saídas e desempenho da medição
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de saída indicados na ficha.
Corrente da saída analógica	4...20 mA	Intervalo de corrente da saída.
Quantidade de saídas analógicas	1	Número de saídas declarado.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Expressão de precisão fornecida pelo fabricante; consultar datasheet para interpretação dos termos.
Resolução da saída analógica	0,04 K	Resolução especificada para a saída analógica.
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente informado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão de protocolo indicada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Modo e taxa de comunicação declarados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
DeviceID suportado padrão	378	Identificador padrão informado.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo indicado para o processo IO-Link.

Tempos de reação e prontidão
Tempo de resposta T05	1 s	Tempo dinâmico de resposta declarado.
Tempo de resposta T09	3 s	Tempo dinâmico de resposta declarado.
Retardo de prontidão	1 s	Retardo indicado antes da prontidão de operação.

Conexões
Conexão de processo	1/2" NPT, rosca externa	Especificação mecânica da conexão ao processo.
Comprimento de instalação	30 mm	Dimensão de instalação indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e características dos contatos.

Condições de processo e ambientais
Resistência à pressão	400 bar / 40 MPa	Limite de pressão declarado.
MAWP em aplicações segundo CRN	350 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação.
Temperatura de armazenamento	-40...100 °C	Faixa declarada para armazenamento.
Proteção IP	IP 67, IP 68, IP 69K	Graus de proteção especificados; observar condições de instalação e uso do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de ensaio declarada.
EMC	DIN EN 61000-6-2	Norma de compatibilidade eletromagnética informada.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato construtivo indicado.
Diâmetro do invólucro	18,7 mm	Dimensão informada no dataset.
Comprimento total	105,7 mm	Dimensão total informada no dataset.
Comprimento da sonda	26,8 mm	Comprimento de sonda declarado.
Diâmetro da sonda	6 mm	Diâmetro de sonda declarado.
Materiais de construção	1.4404 (aço inoxidável / 316L), PEI, FKM	Materiais indicados no dataset.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material de contato declarado.
Peso	113,55 g	Peso indicado no dataset.

Elementos de operação e conformidade
Display de estado de operação	1 x LED, verde	Indicador de estado declarado.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada na ficha.
Número de aprovação UL	K002	Identificador de aprovação apresentado nos dados do produto.
MTTF	572 anos	Valor informado no dataset; não representa garantia de vida útil em qualquer condição.
NCM	9025.19.90	Classificação fiscal fornecida no cadastro.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, modo COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID padrão suportado: 378.

• Saída analógica de corrente 4...20 mA; carga máxima de 250 Ω em 18...19 V e 300 Ω em 19...32 V.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC. A ficha não especifica compatibilidade com modelos específicos de mestre IO-Link, cabos ou controladores; verifique pinagem e requisitos no datasheet.

Processo Rosca externa 1/2" NPT. A compatibilidade mecânica requer uma entrada de processo correspondente ou adaptação validada para essa rosca.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4...20 mA e carga dentro do limite especificado para a tensão de alimentação.	✓	O transmissor disponibiliza saída analógica 4...20 mA; a carga máxima depende da tensão de operação.
Rede IO-Link com mestre compatível com IO-Link 1.1 e comunicação COM2.	✓	A ficha indica IO-Link 1.1 e tipo de transferência COM2 a 38,4 kBaud; não identifica modelos específicos de mestre.
Ponto de instalação com rosca de processo 1/2" NPT externa correspondente.	✓	Essa é a conexão de processo especificada para o TA2303.
Processo com temperatura fora do alcance de -58...302 °F.	✗	A condição excede o alcance de medição declarado.
Instalação sujeita a pressão superior a 400 bar.	✗	A pressão excede a resistência à pressão informada para o produto.
Sistema que exige alimentação fora de 18...32 V DC.	✗	A tensão requerida não está dentro da faixa de operação declarada.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA2303, Pt1000, IO-Link, saída analógica 4...20 mA, conexão de processo 1/2" NPT

Confirme que a rosca de processo do ponto de instalação corresponde a 1/2" NPT externa e que a aplicação respeita os limites de temperatura e pressão do sensor.
Verifique se o comprimento de instalação de 30 mm e as dimensões do sensor são adequados ao ponto de montagem.
Instale o sensor conforme os procedimentos mecânicos e de vedação definidos para a conexão e para o processo; consulte o datasheet para instruções específicas.
Conecte a interface M12 codificação A ao sistema compatível e confirme a pinagem no documento técnico do fabricante.
Confirme a alimentação de 18...32 V DC e, ao usar a saída 4...20 mA, verifique o limite de carga correspondente à tensão aplicada.
Após energizar, valide a leitura do sinal analógico ou a comunicação IO-Link e confira o estado indicado pelo LED.

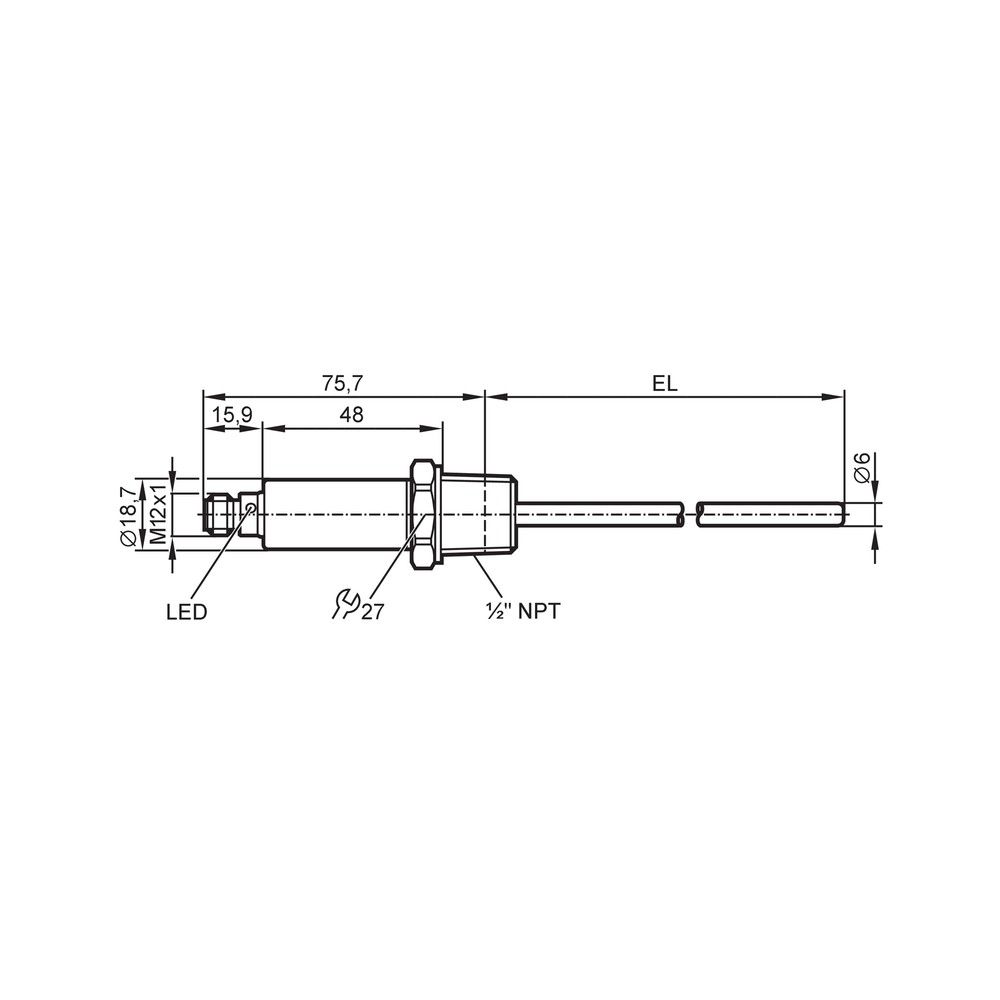

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou comunicação no controlador.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou incompatibilidade de configuração da interface.	Meça a alimentação no conector e confirme 18...32 V DC; inspecione conexão e pinagem usando o datasheet.
A saída analógica fica limitada, instável ou fora da leitura esperada.	Carga conectada acima do limite aplicável à tensão de operação ou entrada configurada para tipo de sinal diferente de 4...20 mA.	Confirme que a entrada é de corrente e compare a carga total com o limite correspondente: 250 Ω em 18...19 V ou 300 Ω em 19...32 V.
A medição de temperatura não corresponde à condição esperada do processo.	Condição fora da faixa de medição, instalação inadequada ou configuração de leitura no sistema receptor.	Compare a temperatura de processo com o alcance de -58...302 °F, confirme o ajuste e valide a interpretação do sinal no controlador.
Há vazamento ou montagem que não se ajusta ao ponto de processo.	Rosca do ponto de instalação diferente da 1/2" NPT externa ou montagem/vedação inadequada.	Inspecione o tipo de rosca e a montagem; não force a conexão e confirme o procedimento de instalação no documento do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2303 em português (Datasheet) Desenho em escala do TA2303 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2303 e para que serve?

É um transmissor de temperatura ifm com elemento Pt1000, destinado ao monitoramento de fluidos líquidos e gasosos. Disponibiliza IO-Link e sinal analógico de 4...20 mA.

Que conexão e sinais esse transmissor oferece?

A conexão de processo é 1/2" NPT externa e a conexão elétrica é M12 codificação A, com 4 contatos. As interfaces de saída informadas são IO-Link e 4...20 mA.

O que vem junto com o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Ele serve para medir temperaturas acima de 302 °F?

Não para medição dentro do alcance especificado: a faixa declarada termina em 302 °F. Para temperaturas acima desse valor, selecione um sensor cujo alcance cubra a condição requerida.

Posso instalar o TA2303 em uma conexão que não seja 1/2" NPT?

A conexão de processo declarada é 1/2" NPT externa. Outra conexão exige uma adaptação mecânica validada para a instalação; a ficha não confirma adaptadores compatíveis.

O sinal de 4...20 mA está ausente; o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação de 18...32 V DC, a conexão M12 e se a entrada do controlador está configurada para corrente. Confira também a carga total em relação ao limite aplicável à tensão.

A comunicação IO-Link não é reconhecida; qual é a primeira verificação?

Confirme que o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud e verifique alimentação, conexão e pinagem. A ficha não identifica modelos específicos de mestres compatíveis.

É melhor comprar um kit ou somente o transmissor?

O cadastro descreve o TA2303 como uma peça por embalagem e não lista um kit nem acessórios inclusos. Confirme separadamente os cabos e componentes necessários à instalação no seu sistema.

Quando escolher este modelo em vez de outro transmissor de temperatura?

Escolha o TA2303 se o alcance, a conexão 1/2" NPT externa e as interfaces IO-Link ou 4...20 mA atenderem à aplicação. Se algum desses requisitos diferir, compare a faixa, a conexão e os sinais do modelo alternativo.

Que cuidado devo ter na instalação elétrica?

Use alimentação dentro de 18...32 V DC e confirme a pinagem do conector M12 no datasheet antes de energizar. Para a saída analógica, respeite o limite de carga correspondente à tensão.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C; neste produto, classe A conforme a norma indicada. (Ref.: DIN EN 60751, classe A)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um sistema IO-Link compatível. (Ref.: revisão 1.1)

COM2

Modo de transferência IO-Link especificado para comunicação a 38,4 kBaud. (Ref.: COM2, 38,4 kBaud)

4...20 mA

Faixa de corrente analógica de saída especificada para transmissão do sinal de medição. (Ref.: corrente da saída analógica)

NPT

Tipo de rosca especificado para a conexão de processo do transmissor. (Ref.: 1/2" NPT, rosca externa)
