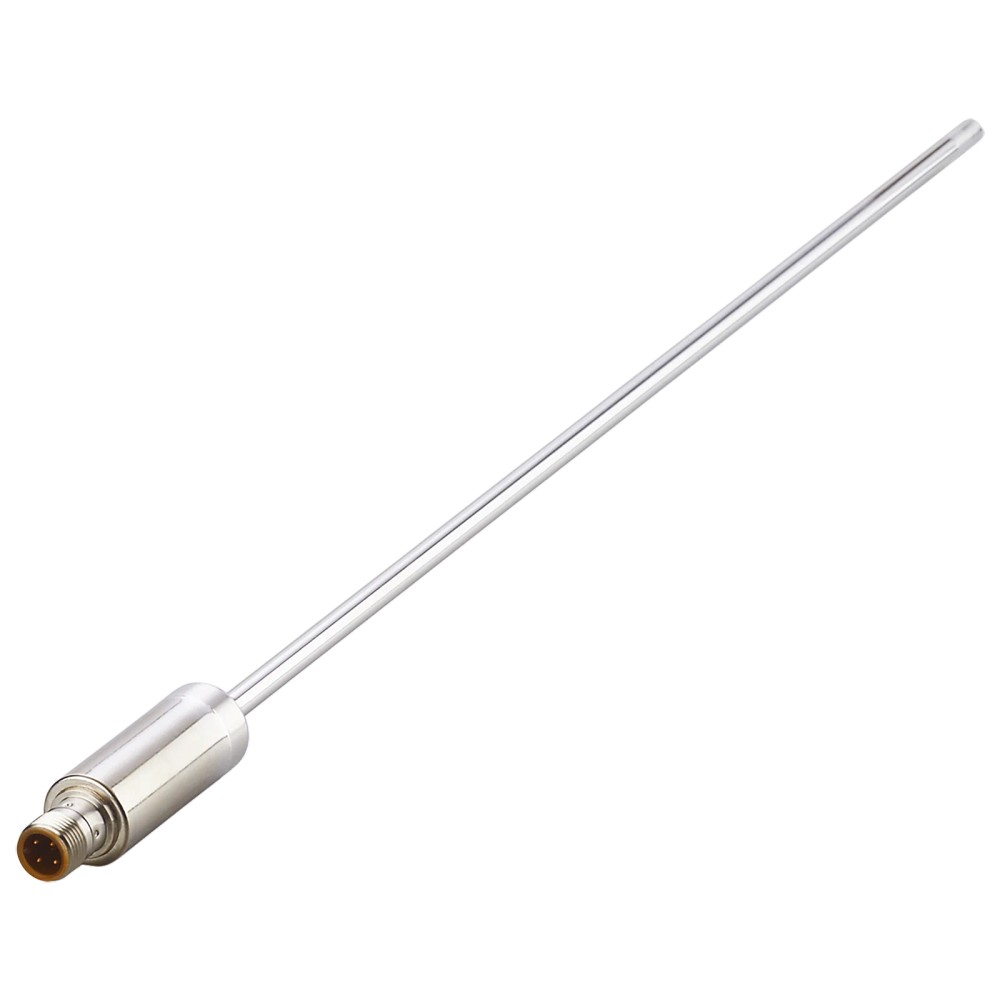

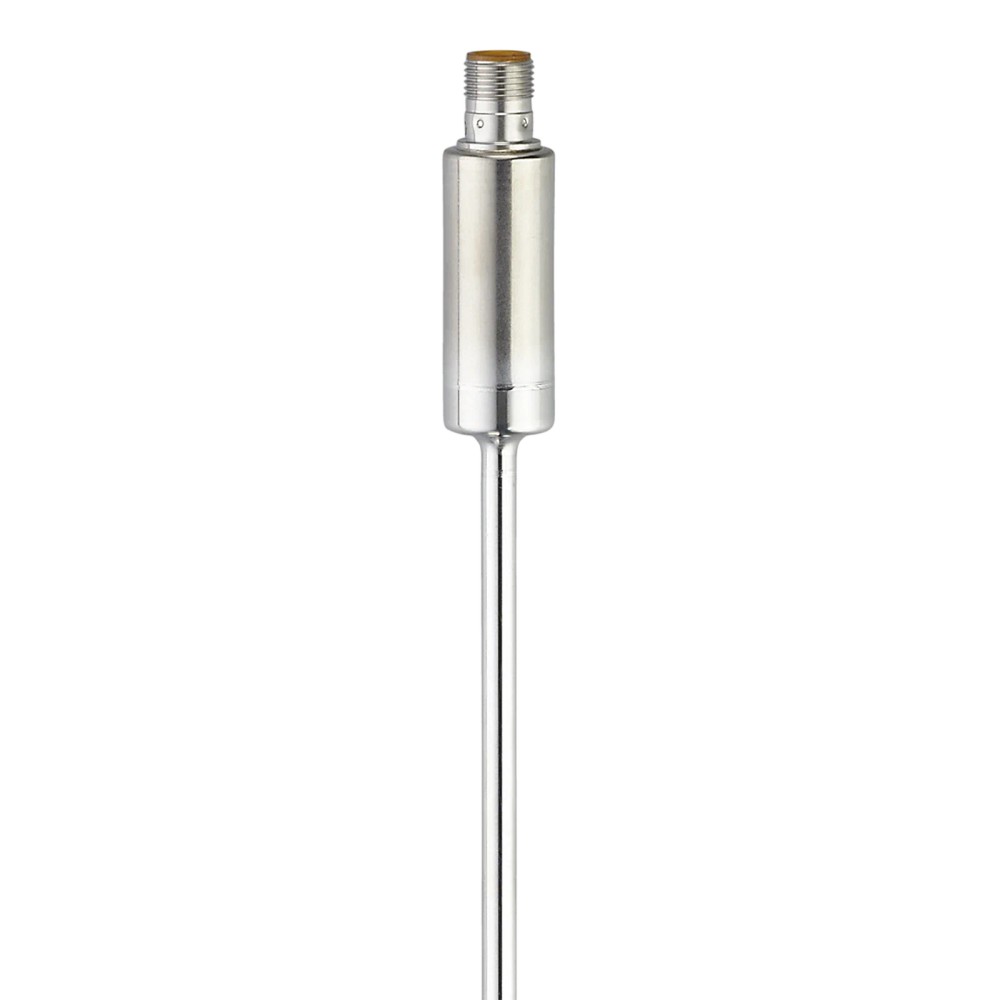

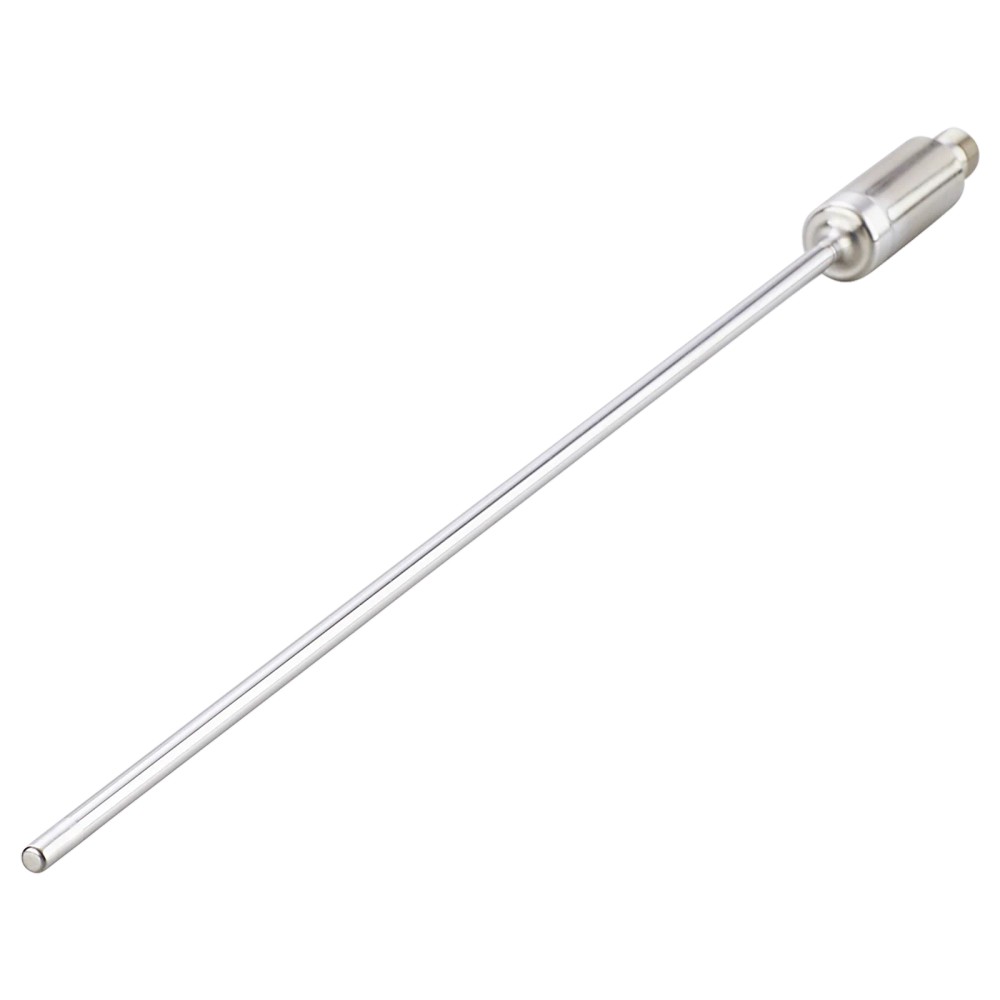

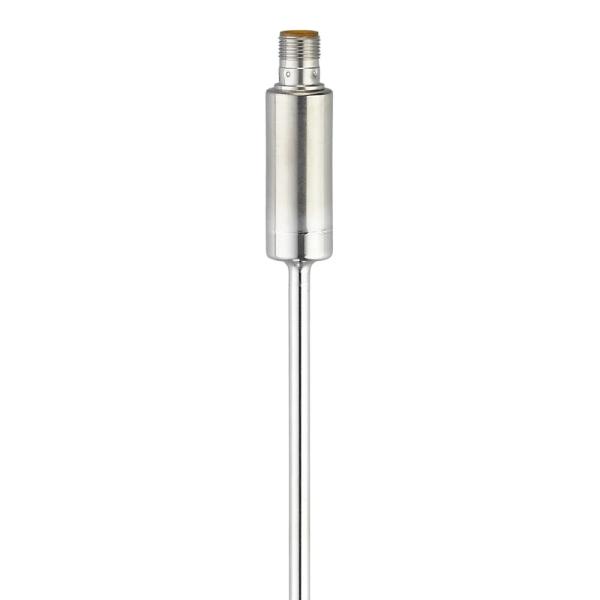

Sobre o Transmissor de Temperatura ifm TA2292, IO-Link, saída analógica 4...20 mA, faixa de medição -50...200 °C, comprimento de instalação 350 mm
O ifm TA2292 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Utiliza elemento sensor Pt 1000 classe A e oferece faixa de medição de -50...200 °C. A comunicação IO-Link e a saída analógica de 4...20 mA permitem integração conforme a arquitetura do sistema. A conexão elétrica é M12 e o comprimento de instalação é 350 mm.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Transmissor de temperatura |
| Elemento sensor | 1 x Pt 1000, DIN EN 60751, classe A |
| Faixa de medição | -50...200 °C |
| Ajuste de fábrica | 0...200 °C |
| Comprimento de instalação | 350 mm |
| Saídas | Analógica 4...20 mA e IO-Link; sinais configuráveis |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Conexão de processo | Adaptação de fixação Ø 6 mm |
| Resistência à pressão | 160 bar / 16 MPa |
| Proteção do invólucro | IP 67, IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em fluidos líquidos ou gasosos, dentro da faixa de -50...200 °C e das condições ambientais especificadas.
- Instalações compatíveis com comprimento de instalação de 350 mm e adaptação de fixação Ø 6 mm.
- Sistemas que aceitem alimentação de 18...32 V DC, conexão M12 de 4 contatos e sinal analógico 4...20 mA e/ou IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar quando a temperatura de processo necessária estiver fora da faixa de medição de -50...200 °C.
- Não selecionar para pontos de instalação que exijam comprimento de instalação diferente de 350 mm ou adaptação de fixação diferente de Ø 6 mm, sem confirmar a adequação mecânica.
- Não utilizar em condições que excedam 160 bar de pressão ou os limites de temperatura ambiente informados pelo fabricante.
APLICAÇÕES E USO
- Medição de temperatura em fluidos líquidos e gasosos, conforme a aplicação indicada pelo fabricante, dentro da faixa de -50...200 °C e respeitando os limites de pressão e temperatura ambiente especificados.
- Aplicação em sistemas de automação com entrada de corrente 4...20 mA, desde que a alimentação e a carga estejam dentro dos limites documentados.
- Aplicação em redes IO-Link com mestre compatível com IO-Link 1.1 e COM2; a adequação do ponto de instalação depende da adaptação Ø 6 mm e do comprimento de inserção de 350 mm.
- A utilização em um processo específico é uma possibilidade condicionada: confirmar compatibilidade química do fluido, condições de montagem e limites operacionais na documentação do fabricante, pois a ficha disponível não detalha compatibilidade com cada substância.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2292, IO-Link, saída analógica 4...20 mA, faixa de medição -50...200 °C, comprimento de instalação 350 mm, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Categoria do instrumento. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados para medição. |
| Elemento de medição | 1 x Pt 1000, conforme DIN EN 60751, classe A | Elemento sensor e referência de classe informados. |
| DeviceID | 446 | Identificador do dispositivo informado para o produto. |
| Faixa de medição e configuração | ||
|---|---|---|
| Alcance de medição | -50...200 °C | Faixa de medição especificada. |
| Ajuste de fábrica | 0...200 °C | Configuração de fábrica informada. |
| Saídas e desempenho de medição | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link; configuráveis | Tipos de sinal declarados na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade especificada. |
| Corrente da saída analógica | 4...20 mA | Tipo e intervalo do sinal analógico. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Precisão indicada para a saída analógica; MS conforme nomenclatura da ficha. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Tempo dinâmico de resposta T05 / T09 | < 0,5 / < 2 s | Tempos de resposta informados para T05 e T09. |
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação; supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo máximo informado. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Carga máxima da saída | 250 Ω em 18...19 V; 300 Ω em 19...32 V | Limite de carga conforme a tensão de alimentação. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas de compatibilidade eletromagnética informadas. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Revisão especificada. |
| Tipo de transferência IO-Link | COM2, 38,4 kBaud | Modo e taxa de transferência informados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo e configuração do conector. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo especificado para ciclo do processo. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão. |
| Condições de processo e ambientais | ||
|---|---|---|
| Resistência à pressão | 160 bar / 16 MPa | Resistência à pressão indicada. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência ao vácuo informado. |
| Temperatura ambiente | -25...80 °C quando a temperatura da substância é < 160 °C; -25...60 °C quando a temperatura da substância é < 200 °C | Limites de temperatura ambiente condicionados à temperatura da substância. |
| Temperatura de armazenamento | -40...100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP 67; IP 68; IP 69K | Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante. |
| Resistência a choques | DIN IEC 68-2-27, 50 g / 11 ms | Condição de resistência a choques especificada. |
| Resistência a vibrações | DIN IEC 68-2-6, 10 g / 10...2000 Hz | Condição de resistência a vibrações especificada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Comprimento da sonda L | 350 mm | Comprimento da sonda informado. |
| Comprimento de instalação EL | 350 mm | Comprimento de instalação especificado. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Conexão de processo | Adaptação de fixação Ø 6 mm | Tipo de adaptação mecânica de processo. |

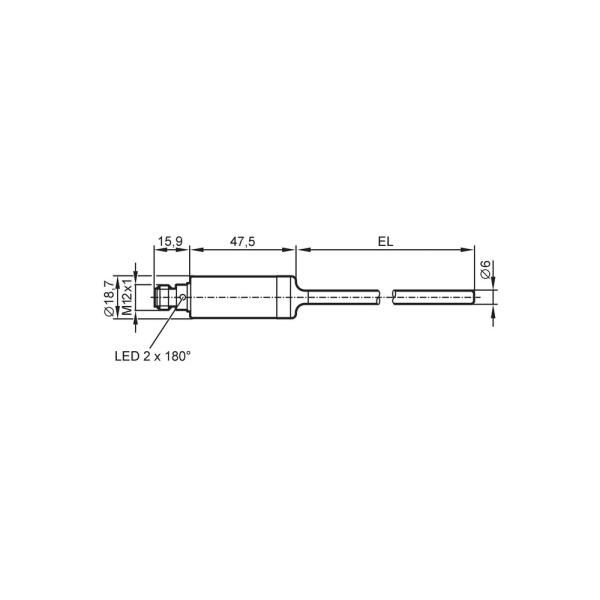

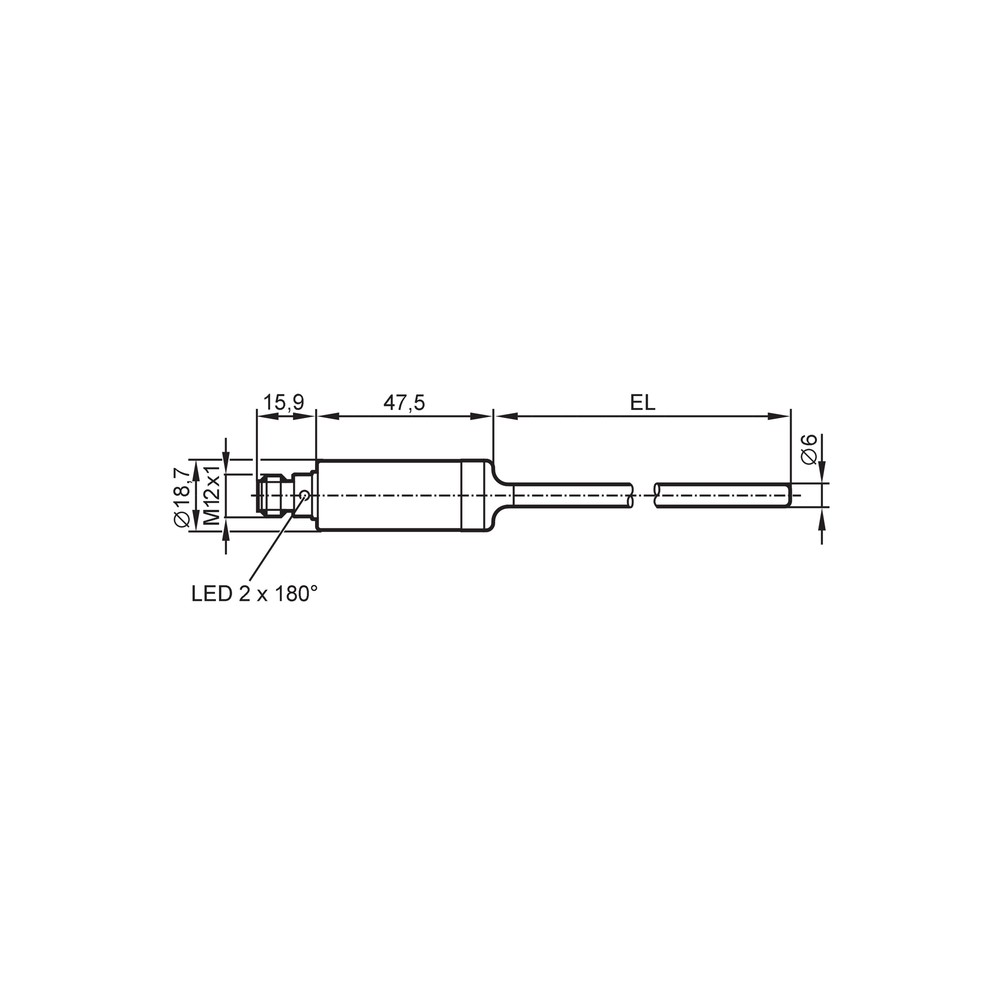

| Dimensões | Ø 18,7 mm; comprimento total L = 413,4 mm | Dimensões gerais informadas na ficha. |
| Invólucro | Cilíndrico | Formato do invólucro. |
| Materiais de construção | Aço inoxidável 1.4404/316L; PEI; FKM | Materiais construtivos informados. |
| Material em contato com o fluido | Aço inoxidável 1.4404/316L | Material indicado para as partes em contato com o fluido. |
| Rugosidade da superfície | Ra < 0,8 µm | Rugosidade especificada. |
| Peso | 213,7 g | Massa informada para o produto. |
| Conformidade e dados adicionais | ||
|---|---|---|
| Certificado UL | K002 | Número de aprovação informado. |
| Unidades por embalagem | 1 peça | Quantidade por embalagem declarada. |
| MTTF | 334 anos | Valor informado na ficha; não representa garantia ou vida útil assegurada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada analógica de corrente compatível com 4...20 mA e carga dentro do limite especificado | ✓ | O transmissor disponibiliza saída analógica 4...20 mA; a carga máxima varia conforme a tensão de alimentação. |
| Mestre IO-Link compatível com IO-Link 1.1 e COM2 | ✓ | A ficha informa IO-Link 1.1 e taxa COM2 de 38,4 kBaud. |
| Ponto de medição com adaptação de fixação Ø 6 mm e inserção de 350 mm | ✓ | Essas são as dimensões de conexão de processo e instalação informadas para o produto. |
| Processo com temperatura acima de 200 °C ou abaixo de -50 °C | ✗ | A condição ultrapassa a faixa de medição especificada. |
| Processo com pressão superior a 160 bar / 16 MPa | ✗ | A pressão excede a resistência à pressão especificada. |
| Instalação que demande conexão elétrica diferente de M12 codificação A, 4 contatos | ✗ | A conexão elétrica informada é M12, codificação A, com 4 contatos. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2292, IO-Link, saída analógica 4...20 mA, faixa de medição -50...200 °C, comprimento de instalação 350 mm
- Confirme que a faixa de temperatura, a pressão do processo e a temperatura ambiente estão dentro dos limites especificados.
- Verifique se o ponto de montagem aceita adaptação de fixação Ø 6 mm e comprimento de instalação de 350 mm.
- Confira a compatibilidade do material em contato com o fluido com o meio do processo; consulte o fabricante se a compatibilidade química não estiver documentada.
- Instale mecanicamente o sensor conforme a geometria e as instruções do fabricante, sem exceder os limites de processo informados.
- Conecte o M12 de codificação A, 4 contatos, seguindo o esquema de ligação do datasheet; não presuma a função dos pinos sem consultar esse esquema.
- Alimente com 18...32 V DC e valide a leitura e a configuração da saída 4...20 mA ou da comunicação IO-Link no sistema conectado.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sistema não apresenta leitura de temperatura. | Ausência ou inadequação da alimentação, conexão M12 incorreta ou falha no circuito de entrada. | Meça a alimentação no conector e confirme que está entre 18...32 V DC; revise conexão e esquema do datasheet. |
| A entrada analógica permanece em valor fixo ou fora do esperado. | Carga conectada acima do limite permitido, ligação incorreta ou configuração incompatível da entrada analógica. | Confira a carga máxima correspondente à tensão de alimentação, verifique a ligação e valide a entrada para sinal 4...20 mA. |
| O mestre não reconhece o dispositivo IO-Link. | Configuração de porta ou comunicação incompatível, ou conexão elétrica incorreta. | Confirme suporte a IO-Link 1.1 e COM2, revise conexão e consulte a identificação DeviceID 446 e o perfil informado. |
| A leitura não acompanha a temperatura do processo como esperado. | Instalação fora das condições de medição ou condição de processo acima da faixa/limites especificados. | Compare a temperatura real e as condições ambientais e de pressão com os limites da ficha; confira também o comprimento e a posição de instalação. |
