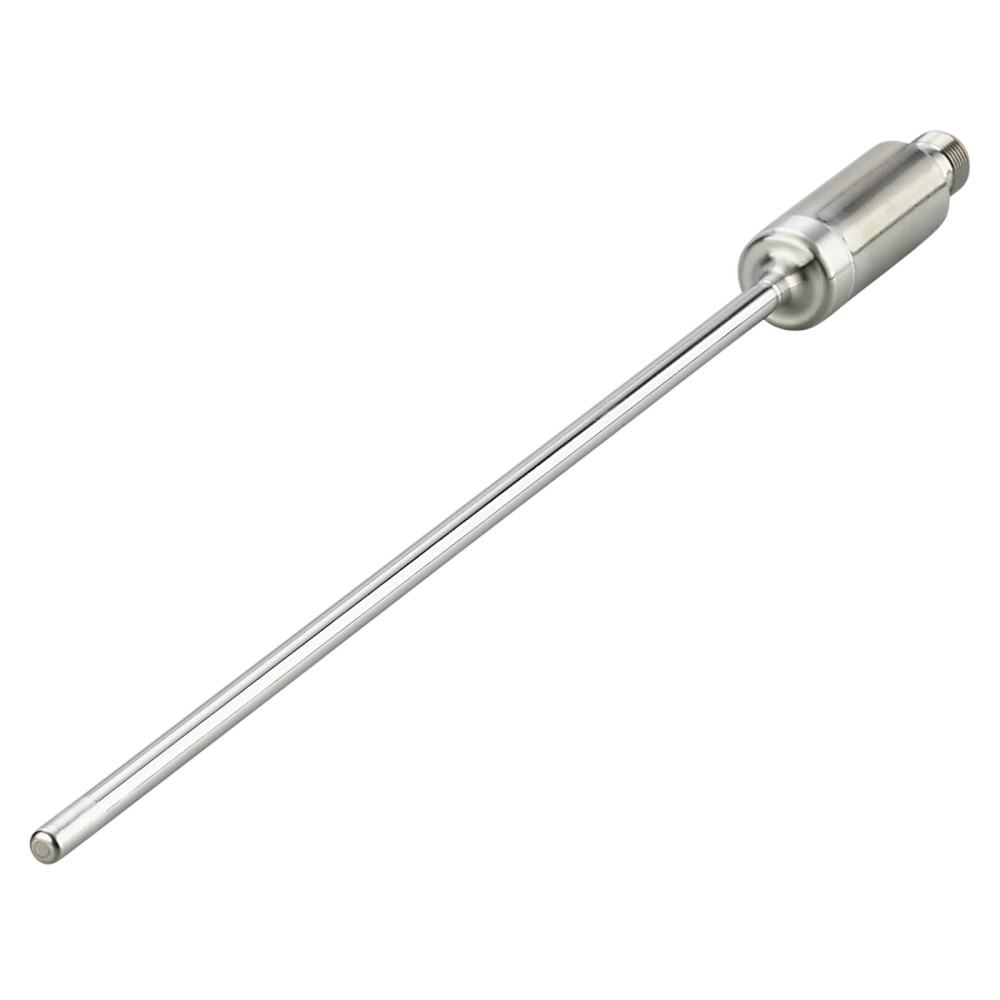

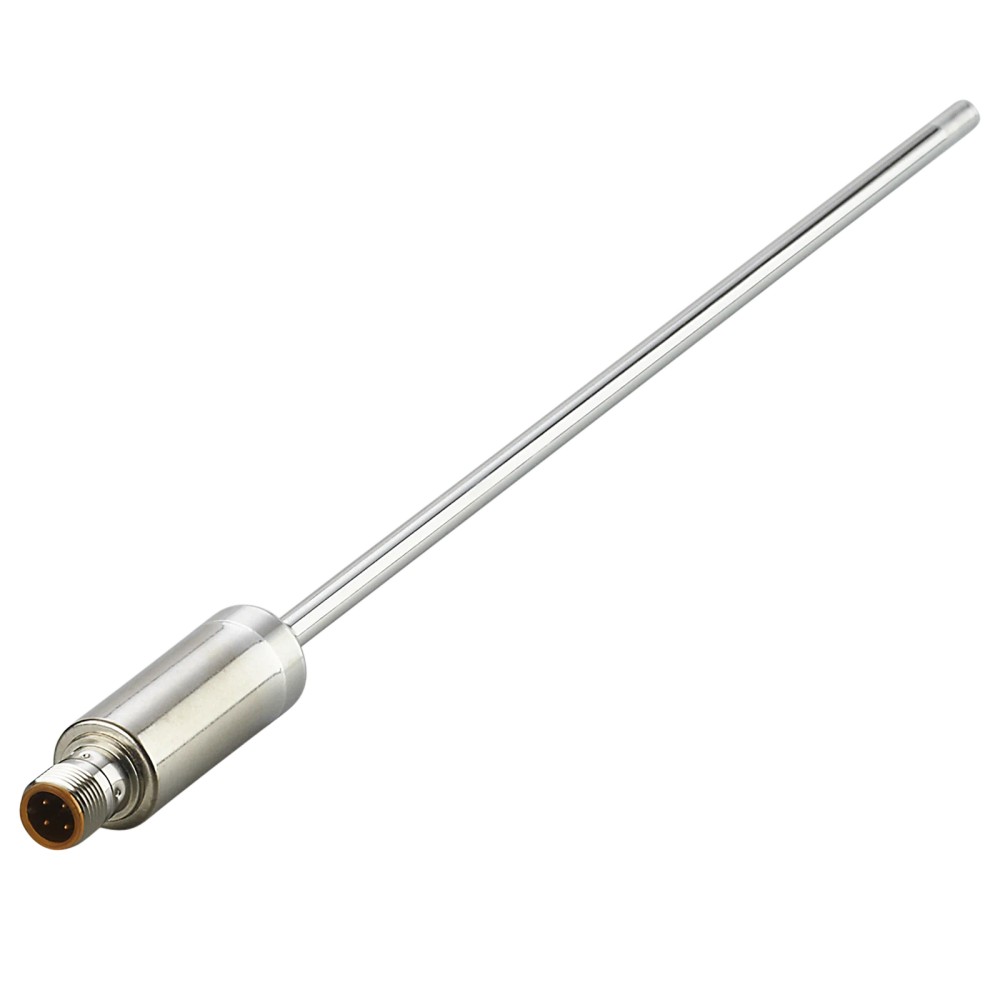

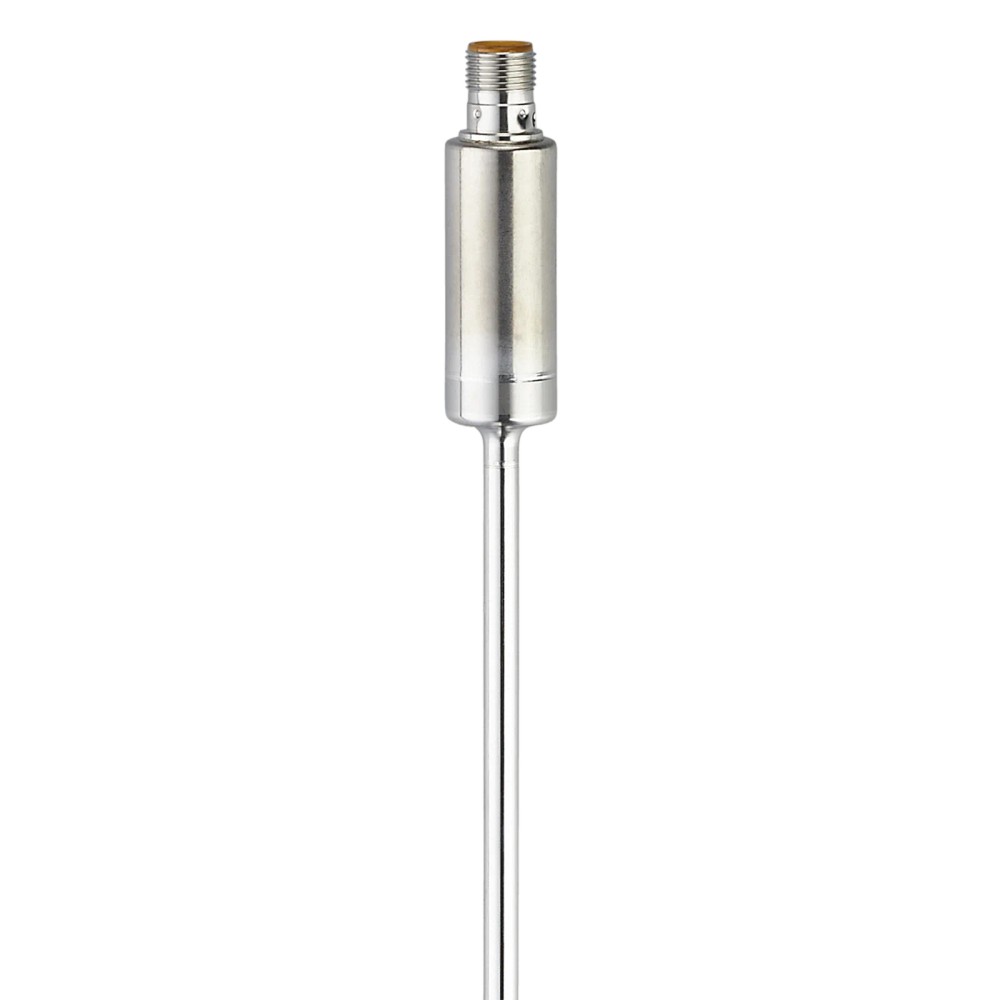

Sobre o Transmissor de Temperatura ifm TA2262 para monitoramento de fluidos, -50 a 200 °C, comprimento de instalação de 250 mm, saída analógica e IO-Link
O ifm TA2262 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 conforme DIN EN 60751, classe A, e mede de -50 a 200 °C. Possui saída analógica de 4 a 20 mA e interface IO-Link, com conexão elétrica M12 de 4 contatos. Seu comprimento de instalação é de 250 mm e a resistência à pressão especificada é de 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TA2262 |
| Elemento de medição | 1 x Pt 1000; DIN EN 60751, classe A |
| Alcance de medição | -50...200 °C |
| Ajuste de fábrica | 0...200 °C |
| Sinal de saída | 4...20 mA; IO-Link; configuráveis |
| Comprimento de instalação | 250 mm |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Conexão de processo | Adaptação de fixação Ø 6 mm |
| Resistência à pressão | 160 bar (16 MPa) |
| Proteção IP | IP 67; IP 68; IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos ou gasosos, dentro da faixa de -50 a 200 °C e dos limites de pressão e temperatura ambiente especificados.
- Instalações que utilizem entrada analógica compatível com sinal de 4 a 20 mA ou comunicação IO-Link, respeitando os requisitos elétricos do transmissor.
- Montagens que aceitem comprimento de instalação de 250 mm e adaptação de fixação de Ø 6 mm.
⚠ Considere outro se precisa de:
- Aplicações cuja temperatura medida fique fora de -50 a 200 °C.
- Instalações que excedam a resistência à pressão especificada de 160 bar (16 MPa).
- Montagens incompatíveis com o comprimento de instalação de 250 mm ou com a adaptação de fixação Ø 6 mm.
- Aplicações que exijam conexão elétrica diferente de M12, codificação A, 4 contatos, sem interface ou adaptação compatível.
APLICAÇÕES E USO
- Uso indicado na ficha: monitoramento de temperatura de fluidos líquidos e gasosos, respeitando a faixa de medição, a pressão especificada e a temperatura ambiente permitida.
- Possibilidade de integração a um sistema de controle com entrada analógica de 4 a 20 mA, desde que alimentação, carga e conexão elétrica atendam aos dados do transmissor.
- Possibilidade de comunicação com um mestre IO-Link compatível com a revisão 1.1 e COM2; a ficha não identifica modelos específicos de mestres ou controladores.
- A escolha da instalação deve considerar a adaptação de fixação Ø 6 mm, o comprimento de instalação de 250 mm e a compatibilidade dos materiais em contato com o fluido.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2262 para monitoramento de fluidos, -50 a 200 °C, comprimento de instalação de 250 mm, saída analógica e IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e área de aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Classificação do produto. |
| Aplicação indicada | Monitoramento de fluidos líquidos e gasosos | Substâncias indicadas na ficha do produto. |
| Modelo / SKU / Part Number | TA2262 | Identificação do produto. |
| Marca | ifm | Fabricante indicado no anúncio. |
| GTIN | 4021179311489 | Identificador comercial informado. |
| NCM | 9025.19.90 | Classificação fiscal informada na ficha. |
| Elemento de medição e faixa | ||
|---|---|---|
| Elemento de medição | 1 x Pt 1000 | Elemento sensor instalado. |
| Norma e classe do sensor | DIN EN 60751, classe A | Referência normativa e classe especificadas para o Pt 1000. |
| Alcance de medição | -50...200 °C | Limites da faixa de medição. |
| Ajuste de fábrica | 0...200 °C | Faixa configurada de fábrica; distinta do alcance de medição. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 50 mA | Limite de consumo informado. |
| Classe de proteção elétrica | III | Classificação indicada na ficha. |
| Proteção contra sobrecarga | Sim | Recurso de proteção informado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção informado. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção informado. |
| Saídas | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas informado. |
| Corrente da saída analógica | 4...20 mA | Tipo e intervalo do sinal de corrente. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Expressão de precisão fornecida na ficha; MS conforme a notação do fabricante. |
| Carga máxima | 250 Ω (18...19 V); 300 Ω (19...32 V) | Carga máxima da saída conforme a faixa de tensão de operação. |
| Sinal de saída | Sinal analógico; IO-Link; configuráveis | Tipos de sinal indicados na ficha. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão informada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência especificados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil de dispositivo indicado. |
| DeviceID | 446 | Identificador do dispositivo informado. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo de ciclo indicado para a interface. |
| Precisão, desvios e configuração | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Coeficiente informado na ficha; conservar a notação do fabricante. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas de compatibilidade eletromagnética indicadas. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 2 s | Tempo informado para prontidão do dispositivo. |
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Tempos de resposta indicados para T05 e T09. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Faixa de temperatura ambiente de operação informada. |
| Temperatura de armazenamento | -40...100 °C | Limites de armazenamento informados. |
| Resistência à pressão | 160 bar (16 MPa) | Limite de pressão especificado. |
| Resistência contra vácuo | -1000 mbar (-0,1 MPa) | Valor de resistência a vácuo informado. |
| Resistência a choques | DIN IEC 68-2-27; 50 g (11 ms) | Condição e referência de ensaio informadas. |
| Resistência a vibrações | DIN IEC 68-2-6; 10 g (10...2000 Hz) | Condição e referência de ensaio informadas. |
| Grau de proteção | IP 67; IP 68; IP 69K | Graus de proteção declarados na ficha; observar as condições aplicáveis do fabricante. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Comprimento de instalação | 250 mm | Comprimento de instalação EL informado. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Adaptação de fixação | Ø 6 mm | Conexão de processo especificada. |

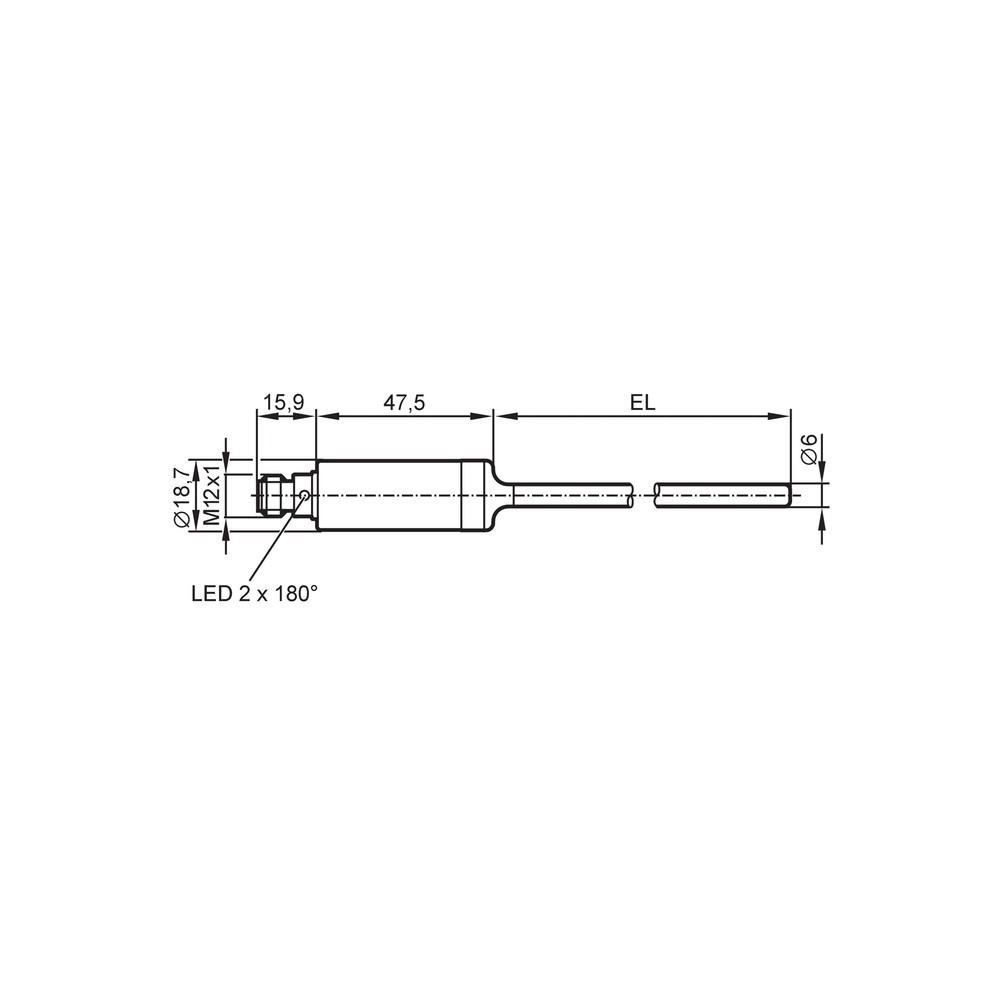

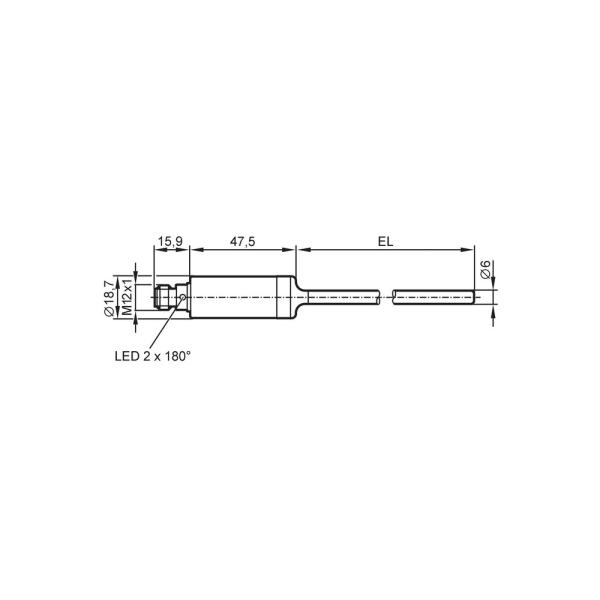

| Dimensões externas | Ø 18,7 mm; L = 313,4 mm | Dimensões gerais informadas na ficha. |
| Formato do invólucro | Cilíndrico | Formato indicado para o invólucro. |
| Materiais de construção | 1.4404 (aço inoxidável / 316L); PEI; FKM | Materiais listados para o produto. |
| Material em contato com o fluido | 1.4404 (aço inoxidável / 316L) | Material declarado para as superfícies em contato com o fluido. |
| Rugosidade das superfícies em contato | Ra < 0,8 μm | Rugosidade especificada para as superfícies em contato com o fluido. |
| Acabamento | Metálico polido | Acabamento informado no anúncio. |
| Peso | 174 g | Peso indicado nos dados do produto. |
| Conexões | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo de conexão elétrica especificado. |
| Conexão de processo | Adaptação de fixação Ø 6 mm | Interface mecânica de instalação indicada. |
| Dados adicionais | ||
|---|---|---|
| Proteção contra sobrecarga | Sim | Proteção declarada pelo fabricante. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Número de aprovação UL | K002 | Número informado na ficha. |
| MTTF | 334 anos | Valor de MTTF informado pelo fabricante; não representa garantia ou vida útil assegurada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com entrada analógica de 4 a 20 mA, alimentação dentro de 18...32 V DC e carga dentro dos limites especificados. | ✓ | O transmissor fornece saída analógica de 4 a 20 mA; a carga máxima depende da tensão de operação. |
| Mestre IO-Link compatível com IO-Link 1.1 e transferência COM2 (38,4 kBaud). | ✓ | A ficha informa IO-Link 1.1 e COM2. A compatibilidade do mestre e do perfil deve ser confirmada no projeto. |
| Montagem com adaptação de fixação Ø 6 mm e espaço para comprimento de instalação de 250 mm. | ✓ | As dimensões correspondem aos dados de conexão de processo e instalação do modelo. |
| Processo cuja temperatura ultrapassa -50...200 °C ou pressão excede 160 bar (16 MPa). | ✗ | Essas condições ultrapassam os limites especificados para o transmissor. |
| Sistema que exige conexão elétrica diferente de M12, codificação A, 4 contatos, sem interface compatível. | ✗ | A conexão elétrica especificada para o TA2262 é M12, codificação A, com 4 contatos. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2262 para monitoramento de fluidos, -50 a 200 °C, comprimento de instalação de 250 mm, saída analógica e IO-Link
- Confirme que a faixa de processo, pressão e temperatura ambiente estão dentro dos limites especificados para o transmissor.
- Verifique se a conexão de processo aceita a adaptação de fixação Ø 6 mm e o comprimento de instalação de 250 mm.
- Confira a compatibilidade dos materiais em contato com o fluido e as condições de montagem antes da instalação.
- Instale o transmissor na conexão de processo adequada, seguindo as instruções do fabricante para a montagem mecânica; a ficha fornecida não especifica torque de aperto.
- Conecte a alimentação de 18...32 V DC por meio da conexão M12, codificação A, de 4 contatos, respeitando o esquema oficial do fabricante.
- Configure e valide a saída analógica ou a comunicação IO-Link no sistema receptor antes de colocar o ponto de medição em serviço.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sistema receptor não identifica sinal de temperatura. | Alimentação ausente ou fora da faixa de 18...32 V DC, conexão M12 incorreta ou configuração inadequada do receptor. | Verifique a alimentação nos terminais conforme o esquema oficial, confira a conexão M12 e confirme a configuração da entrada analógica ou do mestre IO-Link. |
| A saída de 4 a 20 mA fica saturada ou não corresponde à leitura esperada. | Carga conectada acima do limite permitido para a tensão de operação, escala de entrada incorreta ou configuração incompatível. | Confira a tensão de alimentação e a carga total do circuito frente aos limites de 250 Ω ou 300 Ω aplicáveis; valide a escala e a configuração do sinal no controlador. |
| Não há comunicação com o mestre IO-Link. | Mestre, porta ou configuração de comunicação incompatível com IO-Link 1.1 ou COM2 (38,4 kBaud), ou conexão elétrica incorreta. | Confirme suporte à revisão e taxa informadas, verifique a conexão e consulte a documentação do mestre e do TA2262. |
| A leitura apresenta desvio ou resposta diferente da esperada no processo. | Instalação inadequada, condição de processo fora da faixa especificada ou configuração do intervalo de saída divergente da aplicação. | Compare a temperatura e pressão do processo com os limites do produto, confira a montagem e verifique a configuração de fábrica e a escala programada. |
