R$ 2.148,96
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2242
- EAN: 4021179289511
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-50...mais
Saiba mais sobre: "TA2242 IFM - Transmissor de Temperatura IFM Monitoramento de Processos IO-Link -50 a 200°C 150mm"
Destaques do Produto
Faixa de medição
-50 a 200 °C
Saída analógica
4 a 20 mA
Interface digital
IO-Link 1.1
Comprimento de instalação
150 mm
Conexão de processo
Adaptação de fixação Ø 6 mm
Pressão máxima especificada
160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

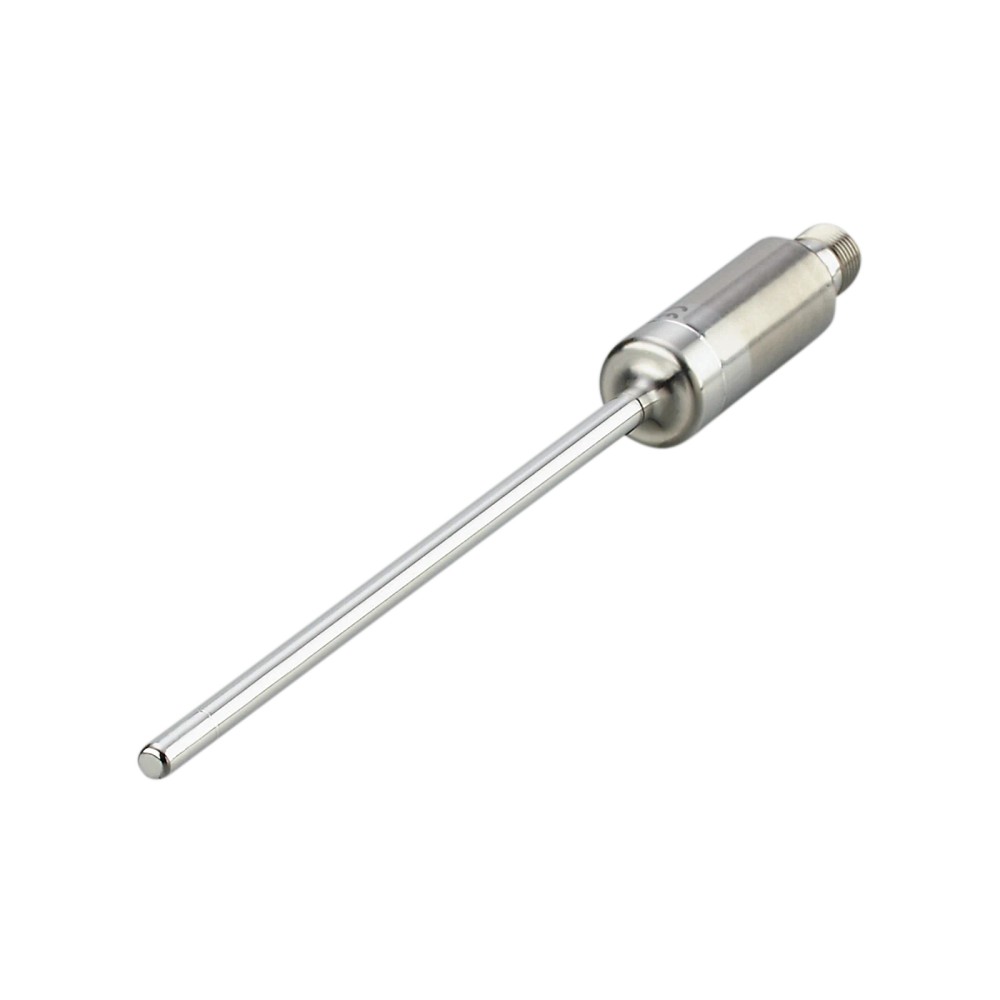

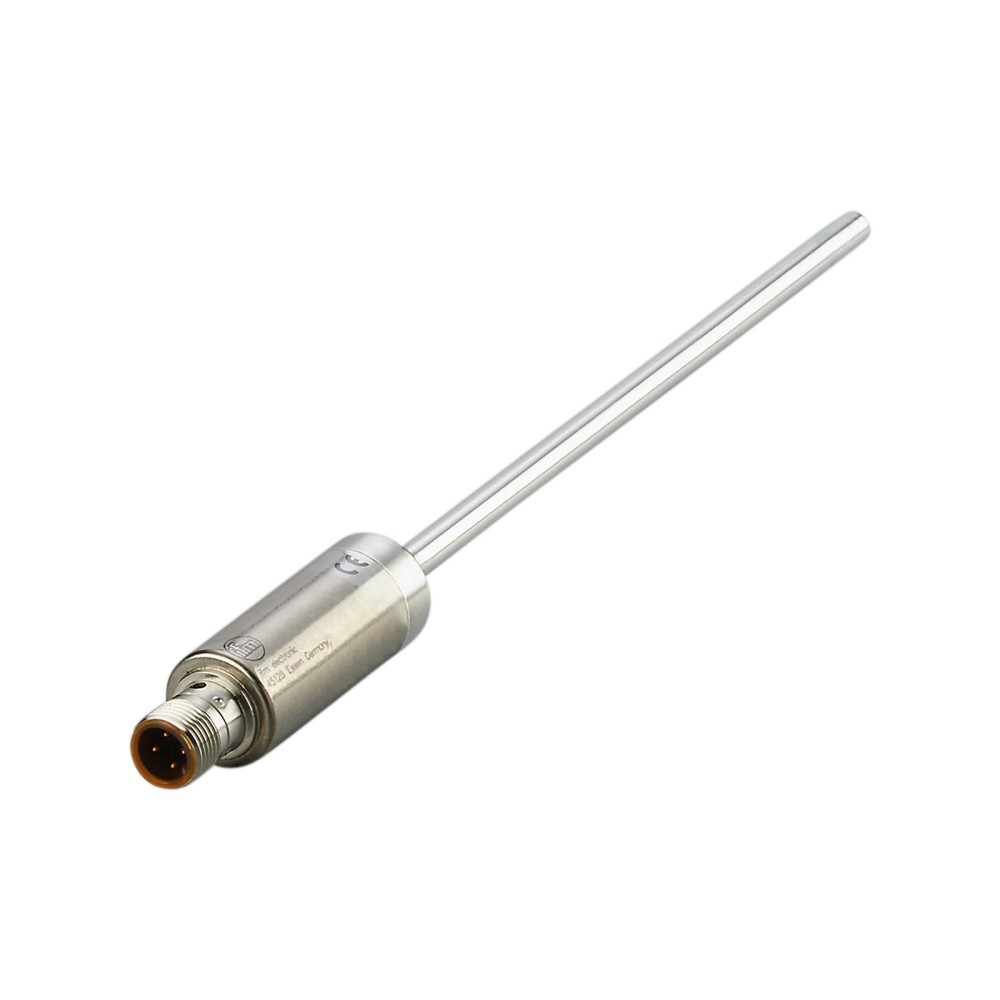

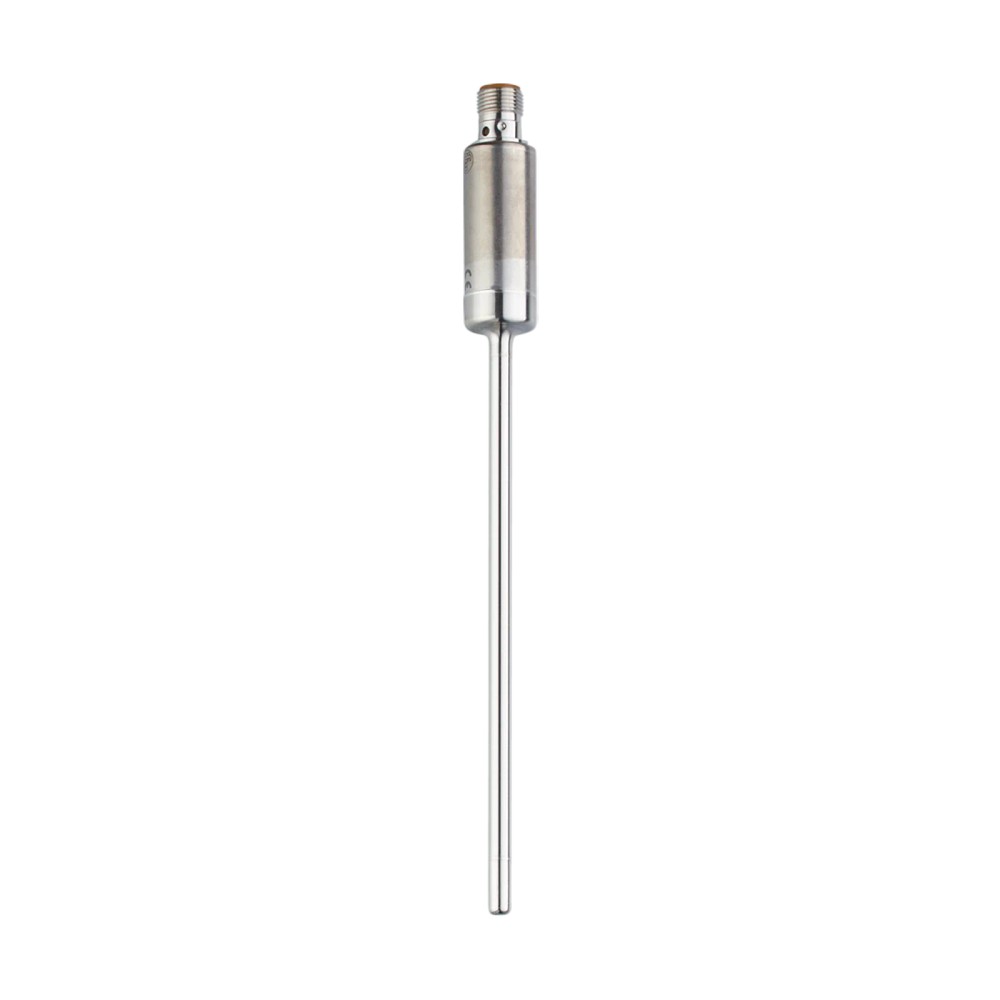

Sobre o Transmissor de temperatura IFM TA2242 IO-Link, -50 a 200 °C, sonda de 150 mm
O IFM TA2242 é um transmissor de temperatura para monitoramento de processos com elemento Pt 1000 classe A. Mede de -50 a 200 °C e disponibiliza sinal analógico de 4 a 20 mA e comunicação IO-Link. Possui sonda e comprimento de instalação de 150 mm, conexão de processo por adaptação de fixação de Ø 6 mm e resistência à pressão de até 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Elemento de medição | 1 × Pt 1000, DIN EN 60751, classe A |
| Faixa de medição | -50 a 200 °C |
| Ajuste de fábrica | 0 a 200 °C |
| Sinal analógico | 4 a 20 mA |
| Comunicação | IO-Link, revisão 1.1 |
| Comprimento de instalação | 150 mm |
| Diâmetro da adaptação de fixação | Ø 6 mm |
| Resistência à pressão | 160 bar (16 MPa) |
| Conexão elétrica | 1 × M12, codificação A, 4 contatos |
| Proteção do invólucro | IP 67, IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura em processos compatíveis com a faixa de -50 a 200 °C e com instalação de 150 mm.
- Aplicações que aceitem saída analógica de 4 a 20 mA ou comunicação IO-Link, conforme a arquitetura de controle.
- Instalações cujo ponto de fixação aceite adaptação de Ø 6 mm e cujas condições de pressão não excedam 160 bar.
- Contato com fluidos líquidos ou gasosos, respeitando os limites e materiais indicados pelo fabricante.
⚠ Considere outro se precisa de:
- Não selecionar para temperaturas de processo abaixo de -50 °C ou acima de 200 °C.
- Não aplicar em pontos cuja pressão exceda 160 bar (16 MPa).
- Não presumir conexão mecânica direta a um processo que não aceite adaptação de fixação de Ø 6 mm.
- Não conectar a uma entrada que não aceite 4 a 20 mA sem validar outra configuração de saída e os requisitos no datasheet.
APLICAÇÕES E USO
- Monitoramento de temperatura de fluidos líquidos ou gasosos quando a faixa do processo estiver entre -50 e 200 °C; a ficha lista esses tipos de fluido, mas não define compatibilidade química para cada substância.
- Integração a sistemas de controle que recebam sinal analógico de 4 a 20 mA, respeitando a alimentação e a carga máxima conforme tensão.
- Integração a uma rede IO-Link 1.1 com comunicação COM2, mediante mestre compatível.
- Instalações com adaptação de fixação Ø 6 mm e comprimento de instalação de 150 mm, desde que a montagem e a pressão do processo atendam aos limites especificados.
- O produto não deve ser aplicado fora da faixa de medição ou acima de 160 bar; validar materiais em contato com o fluido e condições de montagem no datasheet.
COMO ESCOLHER
Antes de comprar o Transmissor de temperatura IFM TA2242 IO-Link, -50 a 200 °C, sonda de 150 mm, verifique estes pontos:
Escolha o TA2242
Quando a faixa requerida estiver entre -50 e 200 °C, a instalação exigir 150 mm, o ponto de montagem aceitar adaptação Ø 6 mm e o sistema puder utilizar 4 a 20 mA ou IO-Link.
Verifique a instalação de processo
Confirme no conjunto de montagem que a adaptação Ø 6 mm é apropriada e que a pressão de operação não supera 160 bar. A compatibilidade mecânica depende da conexão efetivamente instalada.
Busque outra faixa de medição
Se o processo operar fora de -50 a 200 °C, selecione um sensor cuja faixa declarada pelo fabricante cubra as temperaturas exigidas.
Valide interface e entrada do controlador
Se o sistema não aceitar sinal de 4 a 20 mA nem comunicação IO-Link, confirme com o fabricante se há configuração compatível antes da compra.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e área de aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do equipamento. |
| Marca e modelo | IFM TA2242 | Referência do produto. |
| Fluidos indicados | Líquidos e gasosos | Substâncias informadas na ficha; verificar compatibilidade química e condições do processo. |
| Ajuste de fábrica | 0 a 200 °C | Faixa configurada de fábrica; distinta da faixa de medição. |
| Elemento sensor e faixa de medição | ||
|---|---|---|
| Elemento de medição | 1 × Pt 1000 | Elemento sensor especificado. |
| Norma e classe do elemento | DIN EN 60751, classe A | Referência normativa e classe declaradas para o Pt 1000. |
| Alcance de medição | -50 a 200 °C | Limites declarados para medição. |
| Coeficiente de temperatura | 0,1 % da duração / 10 K | Valor informado pelo fabricante. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Limites de alimentação; supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo máximo especificado como inferior a 50 mA. |
| Classe de proteção elétrica | III | Classificação declarada. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso indicado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso indicado na ficha. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2 e DIN EN 61000-6-3 | Normas EMC listadas na ficha. |
| Saídas analógicas | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas especificado. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e faixa da saída analógica. |
| Sinal de saída | Sinal analógico e IO-Link, configuráveis | Opções de sinal indicadas na ficha. |
| Carga máxima | 250 Ω (18 a 19 V); 300 Ω (19 a 32 V) | Carga admissível conforme tensão de operação, como especificado. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Valor transcrito da ficha; consultar o datasheet para interpretação da notação. |
| Resolução da saída analógica | 0,04 K | Resolução declarada. |
| Interfaces de comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.1 | Revisão indicada na ficha. |
| Tipo de transferência | COM2 (38,4 kBaud) | Modo e velocidade de transferência indicados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| DeviceID suportado | Modo de operação default DeviceID 446 | Identificador informado para o modo default. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo especificado para o ciclo do processo. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 2 s | Tempo informado para prontidão. |
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Valores declarados para T05 e T09. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa de temperatura ambiente declarada. |
| Temperatura de armazenamento | -40 a 100 °C | Limites de armazenamento declarados. |
| Grau de proteção | IP 67, IP 68 e IP 69K | Classificações indicadas na ficha; observar condições de ensaio e instalação do fabricante. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Condição de choque especificada. |
| Resistência à vibração | DIN IEC 68-2-6, 10 g (10 a 2000 Hz) | Condição de vibração especificada. |
| Resistência contra vácuo | -1000 mbar (-0,1 MPa) | Valor informado na ficha. |
| Dados mecânicos e de processo | ||
|---|---|---|
| Comprimento da sonda | 150 mm | Comprimento da sonda especificado. |
| Comprimento de instalação | 150 mm | Comprimento de instalação declarado. |
| Conexão de processo | Adaptação de fixação Ø 6 mm | Dimensão mecânica a validar com o conjunto de montagem. |
| Resistência à pressão | 160 bar (16 MPa) | Limite de pressão declarado. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L), eletropolido | Material de contato com o fluido informado. |
| Materiais listados | 1.4404 (aço inoxidável/316L), PEI e FKM | Materiais declarados para o produto; verificar compatibilidade com o meio. |
| Rugosidade superficial | Ra < 0,8 μm | Característica de superfície indicada. |

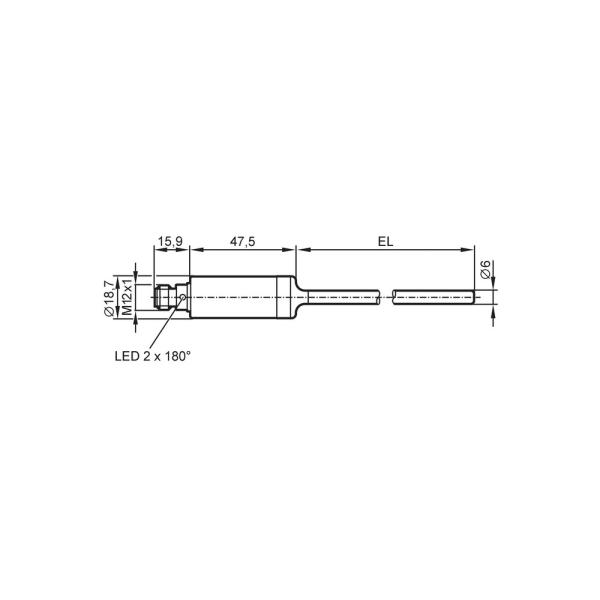

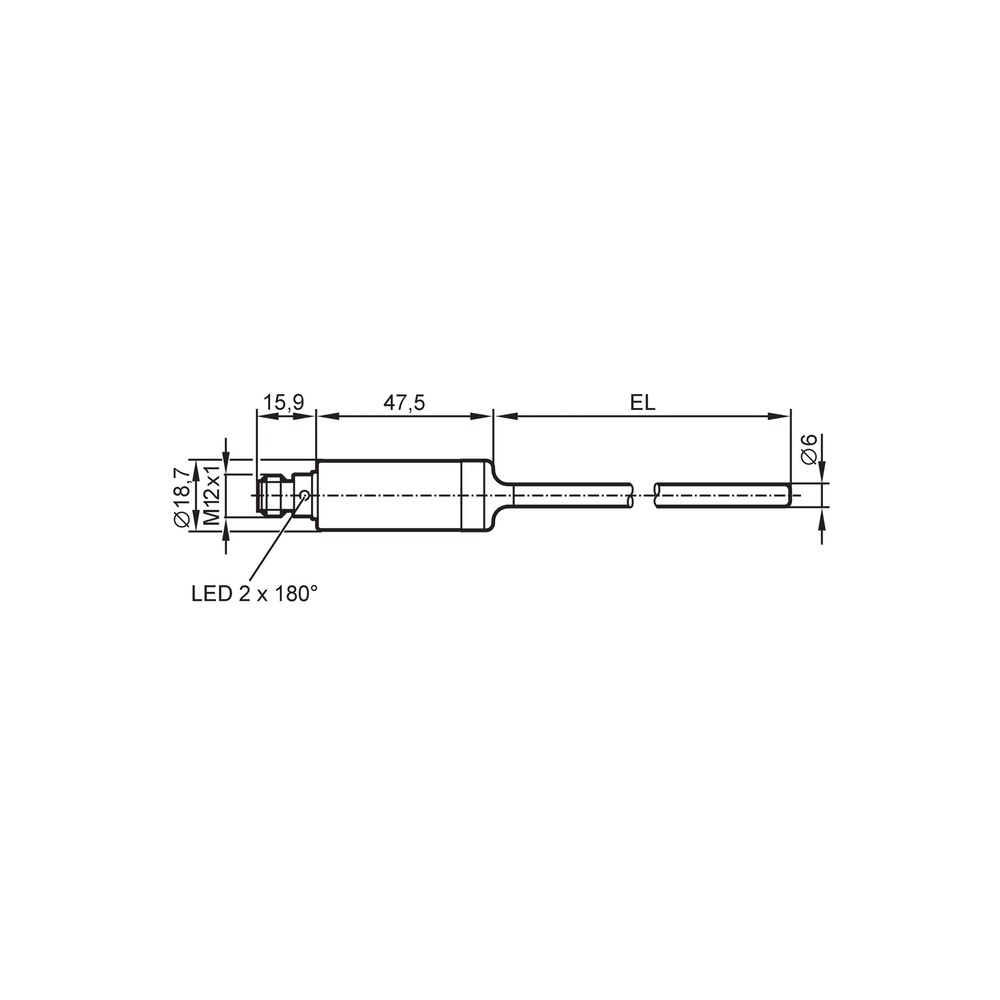

| Dimensões gerais | Ø 18,7 mm; comprimento total L = 213,4 mm | Dimensões informadas na ficha do produto. |
| Invólucro | Cilíndrico | Formato informado. |
| Peso | 161 g | Peso indicado no dataset do produto. |
| Conexões elétricas | ||
|---|---|---|
| Conexão | M12 | Tipo de conexão elétrica. |
| Configuração do conector | 1 × M12; codificação A; 4 contatos | Detalhamento declarado para a conexão elétrica. |
| Certificações e confiabilidade | ||
|---|---|---|
| Número de aprovação UL | K002 | Número listado na ficha. |
| MTTF | 232 anos | Valor informado no dataset; não representa garantia ou vida útil assegurada. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor; modo default DeviceID 446.
• Saída analógica configurável de 4 a 20 mA; verificar a entrada e a configuração requeridas pelo sistema de controle.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC; consumo inferior a 50 mA. A compatibilidade do cabo, da pinagem e da entrada do controlador deve ser verificada conforme o datasheet.
Processo
Adaptação de fixação Ø 6 mm; comprimento de instalação de 150 mm. A conexão mecânica ao processo depende do sistema de fixação utilizado.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada analógica de controlador configurada para receber 4 a 20 mA e alimentação compatível de 18 a 32 V DC. | ✓ | A ficha especifica saída analógica de 4 a 20 mA e alimentação de 18 a 32 V DC; conferir carga e ligação no datasheet. |
| Mestre IO-Link com suporte à revisão 1.1 e comunicação COM2. | ✓ | A ficha indica IO-Link revisão 1.1 e tipo de transferência COM2 (38,4 kBaud). |
| Montagem de processo com adaptação de fixação Ø 6 mm, comprimento de instalação requerido de 150 mm e pressão dentro do limite especificado. | ✓ | Essas dimensões e o limite de pressão são declarados para o TA2242; a montagem completa deve ser validada. |
| Processo com temperatura abaixo de -50 °C ou acima de 200 °C. | ✗ | A condição excede a faixa de medição declarada. |
| Ponto de processo com pressão superior a 160 bar (16 MPa). | ✗ | A condição excede a resistência à pressão especificada. |
| Instalação cuja conexão mecânica não aceite adaptação de fixação Ø 6 mm. | ✗ | A conexão de processo informada é adaptação de fixação Ø 6 mm; não há evidência de compatibilidade com outra geometria. |
INSTALAÇÃO
Como instalar o Transmissor de temperatura IFM TA2242 IO-Link, -50 a 200 °C, sonda de 150 mm
- Confirme no projeto a faixa de temperatura, pressão, comprimento de instalação e compatibilidade dos materiais com o fluido.
- Verifique se o ponto de montagem aceita adaptação de fixação Ø 6 mm e o comprimento de instalação de 150 mm.
- Instale mecanicamente conforme o conjunto de fixação e as instruções do fabricante; a ficha fornecida não detalha torque de montagem.
- Conecte o M12 codificação A de 4 contatos usando cabeamento e pinagem conferidos no datasheet.
- Alimente com 18 a 32 V DC e confirme que a carga da saída analógica respeita o limite correspondente à tensão aplicada.
- Configure e valide a leitura no controlador por 4 a 20 mA ou IO-Link, conforme a interface utilizada.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há leitura de temperatura ou o transmissor não inicia. | Alimentação ausente ou fora da faixa de 18 a 32 V DC, conexão M12 incorreta ou curto-circuito na instalação. | Meça a alimentação no conector e inspecione cabeamento, contatos e condição de curto antes de substituir o transmissor. |
| A leitura analógica fica travada, saturada ou não corresponde à leitura esperada. | Entrada do controlador configurada incorretamente, carga acima do limite aplicável ou ligação do circuito 4 a 20 mA inadequada. | Confirme a escala da entrada, a corrente do circuito, a tensão de alimentação e a carga admissível especificada no datasheet. |
| O mestre não identifica o sensor por IO-Link. | Mestre ou porta sem configuração compatível, parâmetros de comunicação incorretos ou ligação elétrica inadequada. | Verifique suporte a IO-Link 1.1, COM2, conexão M12 e DeviceID default 446 no sistema de configuração. |
| O valor medido diverge do processo ou responde lentamente. | Condições de instalação, contato térmico ou processo fora das condições previstas; também pode haver comparação com ponto de medição distinto. | Compare a temperatura no ponto instalado com uma referência adequada e confira faixa de medição, profundidade de instalação e tempo de resposta no datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM TA2242 e para quem ele serve?
É um transmissor de temperatura com elemento Pt 1000 classe A, saída analógica e IO-Link. É destinado a monitoramento de processos cuja faixa requerida esteja dentro dos limites declarados e cuja montagem seja compatível.
Que sinal e protocolo o TA2242 oferece?
A ficha especifica saída analógica de 4 a 20 mA e comunicação IO-Link 1.1. A compatibilidade final depende da entrada do controlador ou do mestre utilizado.
O produto acompanha cabo, mestre IO-Link ou adaptador de processo?
A ficha informa uma peça por embalagem, mas não lista acessórios inclusos. Confirme com o fornecedor o conteúdo físico da embalagem antes da compra.
Posso usar o TA2242 em processo acima de 200 °C?
Não: a faixa de medição declarada termina em 200 °C. Para temperaturas superiores, selecione um transmissor cuja faixa cubra a condição de processo.
Ele serve para uma instalação que exige conexão de processo diferente de Ø 6 mm?
A conexão de processo informada é uma adaptação de fixação Ø 6 mm. A ficha não confirma compatibilidade mecânica com outra geometria.
O sensor não apresenta leitura; o que devo verificar antes de trocar?
Verifique primeiro a alimentação de 18 a 32 V DC, o cabeamento M12 e a configuração da entrada ou do mestre. Consulte o datasheet para validar a ligação.
A corrente fica fora da escala esperada; o transmissor pode estar com defeito?
Antes de concluir isso, confira a configuração da entrada para 4 a 20 mA, a carga do circuito e a alimentação. A carga máxima depende da tensão aplicada.
Devo comprar o TA2242 ou um modelo com outra faixa?
Escolha o TA2242 quando a medição necessária estiver entre -50 e 200 °C e a instalação atender às dimensões e conexões especificadas. Se o processo sair dessa faixa, procure um modelo cuja faixa declarada cubra a condição.
Como faço a instalação elétrica do TA2242?
Use a conexão M12 codificação A de 4 contatos e alimentação de 18 a 32 V DC. Confira a pinagem no datasheet antes de energizar; a ficha fornecida não apresenta um diagrama de ligação separado.
O ajuste de fábrica cobre toda a faixa de medição?
Não: o ajuste de fábrica é de 0 a 200 °C, enquanto a faixa de medição declarada é de -50 a 200 °C. Verifique no datasheet as opções de configuração necessárias para o processo.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste produto, é especificado conforme DIN EN 60751, classe A. (Ref.: elemento de medição)
IO-Link
Interface de comunicação digital indicada para parametrização e troca de dados com um mestre compatível. (Ref.: IO-Link, revisão 1.1)
COM2
Tipo de transferência IO-Link especificado para este transmissor, com velocidade de 38,4 kBaud. (Ref.: tipo de transferência)
4 a 20 mA
Faixa de corrente da saída analógica do transmissor, destinada a uma entrada compatível. (Ref.: corrente da saída analógica)
Ra
Parâmetro de rugosidade superficial aritmética; a ficha informa valor inferior a 0,8 μm. (Ref.: característica da superfície)
