R$ 2.084,28
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2145
- EAN: 4021179279772
- NCM do produto: 90251990
Destaques do Produto
Faixa de temperatura...mais
Saiba mais sobre: "TA2145 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C G 1/4"
Destaques do Produto
Faixa de temperatura
-50 a 150 °C
Conexão de processo
G 1/4 externa
Conexão elétrica
M12, codificação A
Sinal
4 a 20 mA e IO-Link
Comprimento de instalação
150 mm
Pressão máxima indicada
300 bar; verificar as condições de instalação e do adaptador
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

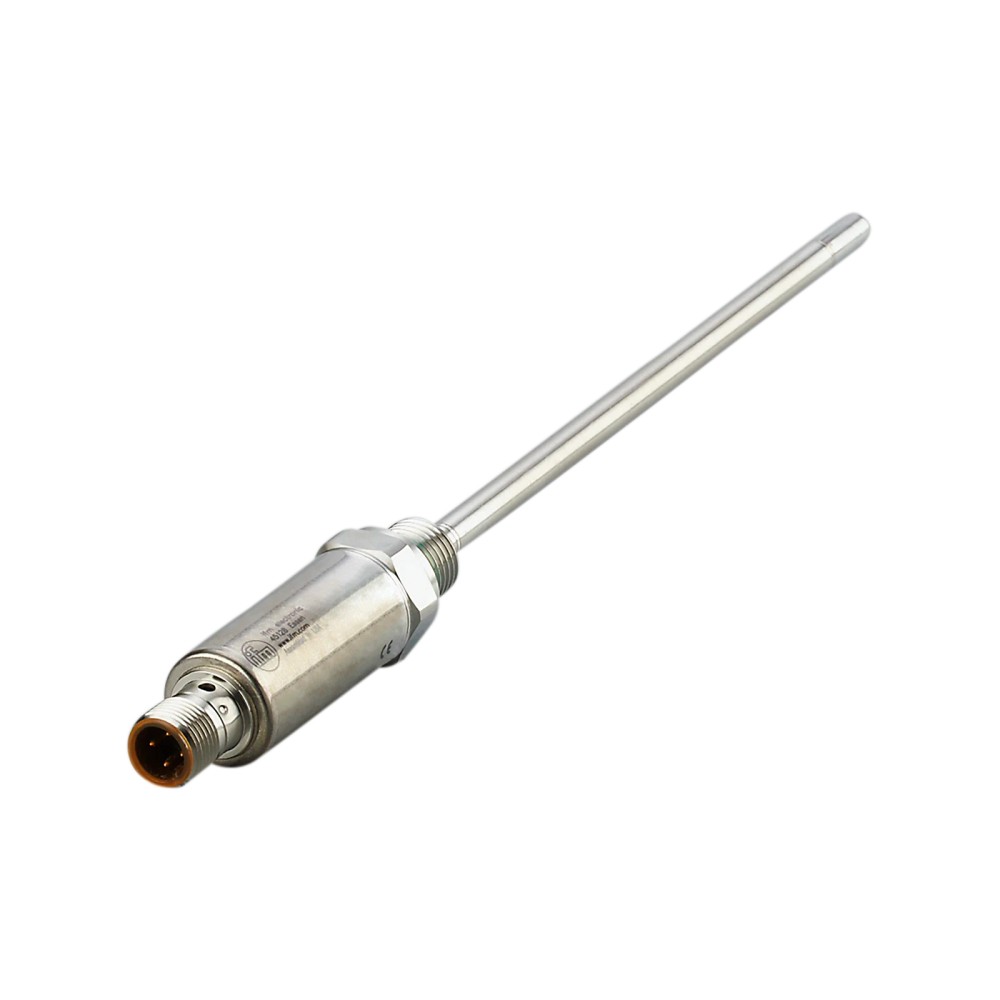

Sobre o Transmissor de Temperatura ifm TA2145 IO-Link, Pt 1000, -50 a 150 °C, G 1/4
O ifm TA2145 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Utiliza elemento sensor Pt 1000 conforme DIN EN 60751, classe A, e mede de -50 a 150 °C. Disponibiliza sinal analógico de 4 a 20 mA e comunicação IO-Link, com conexão de processo G 1/4 externa e conexão elétrica M12.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TA2145 |
| Elemento sensor | 1 x Pt 1000; DIN EN 60751, classe A |
| Alcance de medição | -50 a 150 °C |
| Sinal de saída | Analógico 4 a 20 mA e IO-Link; configuráveis |
| Conexão de processo | G 1/4, rosca externa |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Comprimento de instalação | 150 mm |
| Resistência à pressão | 300 bar / 30 MPa |
| Tensão de operação | 18 a 32 V DC |
| Grau de proteção | IP 67, IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 150 °C.
- Instalações que aceitam conexão de processo G 1/4 externa, conexão elétrica M12 e alimentação de 18 a 32 V DC.
- Sistemas que utilizam saída analógica de 4 a 20 mA ou comunicação IO-Link, conforme configuração.
⚠ Considere outro se precisa de:
- Aplicações cuja temperatura de medição fique fora de -50 a 150 °C.
- Instalações com conexão de processo diferente de G 1/4 externa sem adaptador compatível confirmado.
- Sistemas cuja alimentação esteja fora de 18 a 32 V DC.
- Aplicações que exijam sinal de saída diferente dos sinais analógico 4 a 20 mA ou IO-Link.
APLICAÇÕES E USO
- Uso indicado na ficha: monitoramento de temperatura de fluidos líquidos e gasosos, dentro da faixa de medição de -50 a 150 °C. A aplicação também precisa respeitar a temperatura ambiente de -25 a 80 °C.
- Possibilidade de integração em sistemas de automação que aceitem IO-Link 1.1, COM2, ou sinal analógico de 4 a 20 mA; confirmar a configuração e a compatibilidade elétrica do controlador receptor.
- Em processos pressurizados, considerar o limite de 300 bar informado para o produto e verificar as condições específicas de montagem. Se houver adaptador, os limites do adaptador também se aplicam.
- A ficha não detalha tipos específicos de processo ou fluido além de líquidos e gases; validar compatibilidade química e condições do processo com o fabricante antes da aplicação.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2145 IO-Link, Pt 1000, -50 a 150 °C, G 1/4, verifique estes pontos:
Escolha o TA2145 quando
A faixa necessária estiver entre -50 e 150 °C, a instalação utilizar rosca externa G 1/4 e houver compatibilidade elétrica com alimentação de 18 a 32 V DC e conexão M12.
Considere outra configuração quando
O processo exigir temperatura fora da faixa especificada, outra rosca de processo ou uma alimentação elétrica diferente. Confirme no datasheet do modelo alternativo as conexões, o sinal e os limites operacionais antes da substituição.
Verifique a montagem sob pressão
A resistência à pressão indicada é 300 bar. Para instalação por adaptador, o fabricante informa que devem ser observadas as especificações do adaptador.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e conformidade | ||
|---|---|---|
| Fabricante | ifm / ifm electronic | Identificação do fabricante informada na ficha. |
| Modelo | TA2145 | Código do produto. |
| GTIN | 4021179279772 | Identificador comercial informado para o produto. |
| Tipo de produto | Transmissor de temperatura | Classificação do equipamento. |
| Norma do elemento de medição | DIN EN 60751, classe A | Norma e classe declaradas para o elemento Pt 1000. |
| EMC | DIN EN 61000-6-2 | Referência de compatibilidade eletromagnética declarada. |
| Classe de proteção elétrica | III | Classificação indicada na ficha técnica. |
| Aprovação UL | Número K002 | Número de aprovação listado na ficha. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Área de aplicação e medição | ||
|---|---|---|
| Fluidos | Líquidos e gasosos | Substâncias indicadas na ficha. |
| Elemento sensor | 1 x Pt 1000 | Elemento de medição instalado. |
| Alcance de medição | -50 a 150 °C | Faixa especificada para medição. |
| Ajuste de fábrica | -50 a 150 °C | Faixa de ajuste de fábrica informada. |
| Temperatura ambiente | -25 a 80 °C | Limites de temperatura ambiente de operação declarados. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa indicada para armazenamento. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Faixa de alimentação; classificada como supply class 2 conforme cULus. |
| Consumo de corrente | Inferior a 50 mA | Consumo máximo informado como menor que este valor. |
| Proteção contra sobrecarga | Sim | Recurso de proteção indicado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção indicado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção indicado na ficha. |
| Contatos elétricos | 4 contatos banhados a ouro | Características do conector elétrico. |
| Saídas e sinais | ||
|---|---|---|
| Sinais de saída | Analógico e IO-Link, configuráveis | Tipos de sinal listados para o produto. |
| Corrente da saída analógica | 4 a 20 mA | Faixa de corrente do sinal analógico. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas informado. |
| Carga máxima | 250 Ω a 18–19 V; 300 Ω a 19–32 V | Carga máxima indicada conforme a tensão de operação. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Valor informado para a saída analógica; MS conforme notação da ficha. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C, conforme ficha. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | 1 s | Tempo informado até a prontidão. |
| Tempo dinâmico de resposta T05 / T09 | 1 s / 3 s | Tempos de resposta indicados para T05 e T09. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo de ciclo especificado. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação disponível. |
| Revisão IO-Link | 1.1 | Revisão da interface informada. |
| Tipo de transferência | COM2, 38,4 kBaud | Modo e velocidade de transferência indicados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor (Device identification, Process data variable) | Perfil e funções listados para a interface. |
| DeviceID suportado | Modo default: 377 | Identificador de dispositivo informado para o modo default. |
| Condições ambientais e resistência | ||
|---|---|---|
| Grau de proteção | IP 67, IP 68 e IP 69K | Graus de proteção declarados pelo fabricante. |
| Resistência à pressão | 300 bar / 30 MPa | Valor informado para o transmissor; em instalação por adaptador, valem as especificações do adaptador. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Condição de ensaio indicada na ficha. |
| Resistência a vibrações | DIN IEC 68-2-6, 20 g (10 a 2000 Hz) | Condição de ensaio indicada na ficha. |
| MTTF | 572 anos | Valor MTTF declarado na ficha técnica. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Conexão de processo | G 1/4, rosca externa | Interface mecânica de processo. |
| Comprimento de instalação EL | 150 mm | Comprimento de instalação informado. |
| Comprimento da sonda L | 137 mm | Comprimento da sonda indicado na ficha; distinto do comprimento de instalação. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Dimensões | Ø 18,7 mm; comprimento total 213,9 mm | Dimensões listadas nos dados do produto. |
| Formato do invólucro | Cilíndrico | Formato indicado para o invólucro. |
| Materiais de construção | Aço inoxidável 1.4404 / 316L, PEI e FKM | Materiais declarados para o equipamento. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 / 316L; anel de vedação FKM | Materiais indicados para contato com o fluido. |
| Peso | 108 g | Peso informado para o produto. |
| Torque máximo de aperto | 35 Nm | Limite de torque de aperto especificado. |
| Conexões elétricas e indicadores | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Tipo de conector especificado. |
| Indicador de estado | 1 LED verde | Indicador de estado de operação informado. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Transferência IO-Link COM2, 38,4 kBaud; DeviceID suportado no modo default: 377.
• Saída analógica de 4 a 20 mA, configurável.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 32 V DC; consumo inferior a 50 mA. A compatibilidade com o sistema depende da pinagem e dos requisitos elétricos do equipamento conectado; consultar o datasheet para a ligação.
Processo
Rosca externa G 1/4. Comprimento de instalação de 150 mm. Se instalado por adaptador, aplicar os limites de pressão especificados para o adaptador.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com entrada analógica compatível com 4 a 20 mA e alimentação dentro de 18 a 32 V DC. | ✓ | O TA2145 disponibiliza saída analógica de 4 a 20 mA e opera na faixa de alimentação indicada. |
| Sistema IO-Link compatível com revisão 1.1 e comunicação COM2. | ✓ | A ficha informa IO-Link 1.1 e tipo de transferência COM2, 38,4 kBaud. |
| Conexão de processo G 1/4 externa e conexão elétrica M12 codificação A compatíveis com a instalação. | ✓ | Essas são as conexões de processo e elétrica declaradas para o produto; a interface elétrica do equipamento receptor também deve ser compatível. |
| Medição de temperatura fora do intervalo de -50 a 150 °C. | ✗ | A temperatura requerida excede o alcance de medição especificado. |
| Instalação com alimentação fora de 18 a 32 V DC. | ✗ | A tensão requerida está fora da faixa de operação declarada. |
| Montagem por adaptador sem confirmação de que ele atende à pressão do processo. | ✗ | O fabricante determina que, para instalação no adaptador, sejam respeitadas as especificações de pressão do próprio adaptador. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2145 IO-Link, Pt 1000, -50 a 150 °C, G 1/4
- Confirme que a faixa de temperatura do processo está entre -50 e 150 °C e que a temperatura ambiente permanece entre -25 e 80 °C.
- Verifique se a conexão do ponto de medição é compatível com a rosca externa G 1/4; confirme também o comprimento de instalação de 150 mm e o espaço disponível.
- Confira a pressão de operação. Para montagem por adaptador, consulte os limites de pressão especificados para esse adaptador.
- Instale o transmissor sem exceder o torque máximo de aperto de 35 Nm e siga as instruções de montagem do fabricante.
- Conecte o cabo ou dispositivo M12 compatível, respeitando a alimentação de 18 a 32 V DC e a pinagem indicada no datasheet.
- Configure e valide a interface de uso — saída analógica de 4 a 20 mA ou IO-Link — e confira a indicação de estado pelo LED verde.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sinal analógico não é recebido pelo controlador. | Alimentação, ligação M12, configuração da saída ou carga conectada incompatível com os limites especificados. | Verifique a alimentação de 18 a 32 V DC, a ligação conforme o datasheet, a configuração do sinal e se a carga não excede o limite aplicável à tensão. |
| O valor de temperatura não aparece na rede IO-Link. | Configuração ou compatibilidade da comunicação IO-Link, incluindo revisão, modo de transferência ou identificação do dispositivo. | Confirme suporte a IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID 377 no modo default; consulte a configuração do mestre e o datasheet. |
| Há vazamento ou a montagem não mantém a vedação. | Conexão G 1/4 incompatível, montagem inadequada ou uso de adaptador cujos limites não atendem às condições do processo. | Inspecione a rosca e a instalação; confira o torque máximo de 35 Nm e compare a pressão com os limites do transmissor e, se aplicável, do adaptador. |
| A leitura fica fora do esperado ou não acompanha a temperatura do processo. | Condição de processo fora da faixa de medição, instalação inadequada ou leitura/configuração incompatível com o sinal utilizado. | Compare a temperatura do processo com a faixa de -50 a 150 °C, verifique a instalação e valide a leitura pelo sinal analógico ou IO-Link conforme o datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2145 e para que tipo de fluido ele serve?
É um transmissor de temperatura com elemento Pt 1000 para monitorar fluidos líquidos e gasosos. A ficha especifica medição de -50 a 150 °C.
Quais conexões e sinais esse transmissor usa?
A conexão de processo é G 1/4 externa e a conexão elétrica é M12 codificação A, com 4 contatos. Os sinais disponíveis são analógico de 4 a 20 mA e IO-Link, configuráveis.
O TA2145 serve para medir temperaturas acima de 150 °C?
Não; a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um transmissor cuja faixa declarada cubra a condição do processo.
Posso instalar o TA2145 com qualquer rosca de processo?
A conexão especificada é G 1/4 externa. Para outra interface mecânica, confirme a compatibilidade de um adaptador e seus limites antes da instalação.
O sinal não chega ao CLP; o que devo verificar antes de trocar o sensor?
Verifique alimentação, conexão M12, configuração do sinal e compatibilidade da entrada do CLP. Para saída analógica, confira também a carga máxima permitida conforme a tensão de alimentação.
O IO-Link não reconhece o transmissor; qual pode ser a causa?
A configuração do mestre pode não corresponder à comunicação declarada para o TA2145. Confira IO-Link 1.1, COM2 a 38,4 kBaud e o DeviceID 377 no modo default.
Esse produto vem com cabo ou adaptador?
A ficha informa uma unidade por embalagem, mas não especifica cabo ou adaptador como itens inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.
Quando devo escolher a saída analógica em vez de IO-Link?
Escolha o sinal conforme a interface disponível no sistema de controle: o TA2145 oferece saída de 4 a 20 mA e comunicação IO-Link configuráveis. Confirme a compatibilidade do controlador e a configuração necessária.
Que cuidados devo ter na instalação mecânica?
Confirme a rosca G 1/4, o espaço para o comprimento de instalação de 150 mm e os limites de pressão do conjunto. Não exceda o torque máximo de aperto de 35 Nm; em montagem por adaptador, siga também as especificações do adaptador.
Como confirmo a ligação elétrica correta?
Consulte o datasheet do fabricante para a pinagem e o esquema de ligação antes de energizar. A ficha especifica conector M12 codificação A, 4 contatos e alimentação de 18 a 32 V DC.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento sensor de temperatura cuja ficha especifica 1 elemento e conformidade com DIN EN 60751, classe A. (Ref.: elemento sensor e norma técnica)
IO-Link
Interface de comunicação indicada para configuração e transmissão de dados do sensor. (Ref.: revisão 1.1; COM2)
COM2
Tipo de transferência IO-Link especificado para o equipamento, com velocidade de 38,4 kBaud. (Ref.: tipo de transferência)
4 a 20 mA
Faixa de corrente informada para a saída analógica do transmissor. (Ref.: corrente da saída analógica)
G 1/4 externa
Tipo de rosca de processo especificado para a conexão mecânica do transmissor. (Ref.: conexão de processo)
Ligações relacionadas com "TA2145 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C G 1/4"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "TA2145 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C G 1/4"
Para avaliar, preencha:
Sua última visita
