R$ 2.007,60
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2115
- EAN: 4021179279758
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "TA2115 IFM - Transmissor de Temperatura ifm Medição em fluidos Pt1000, IO-Link, -50 a 150°C"
Destaques do Produto
Faixa de medição
-50...150 °C
Conexão de processo
G 1/4 rosca externa
Comprimento de instalação
50 mm
Sinal de saída
4...20 mA e IO-Link
Alimentação
18...32 V DC
Pressão máxima informada
400 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

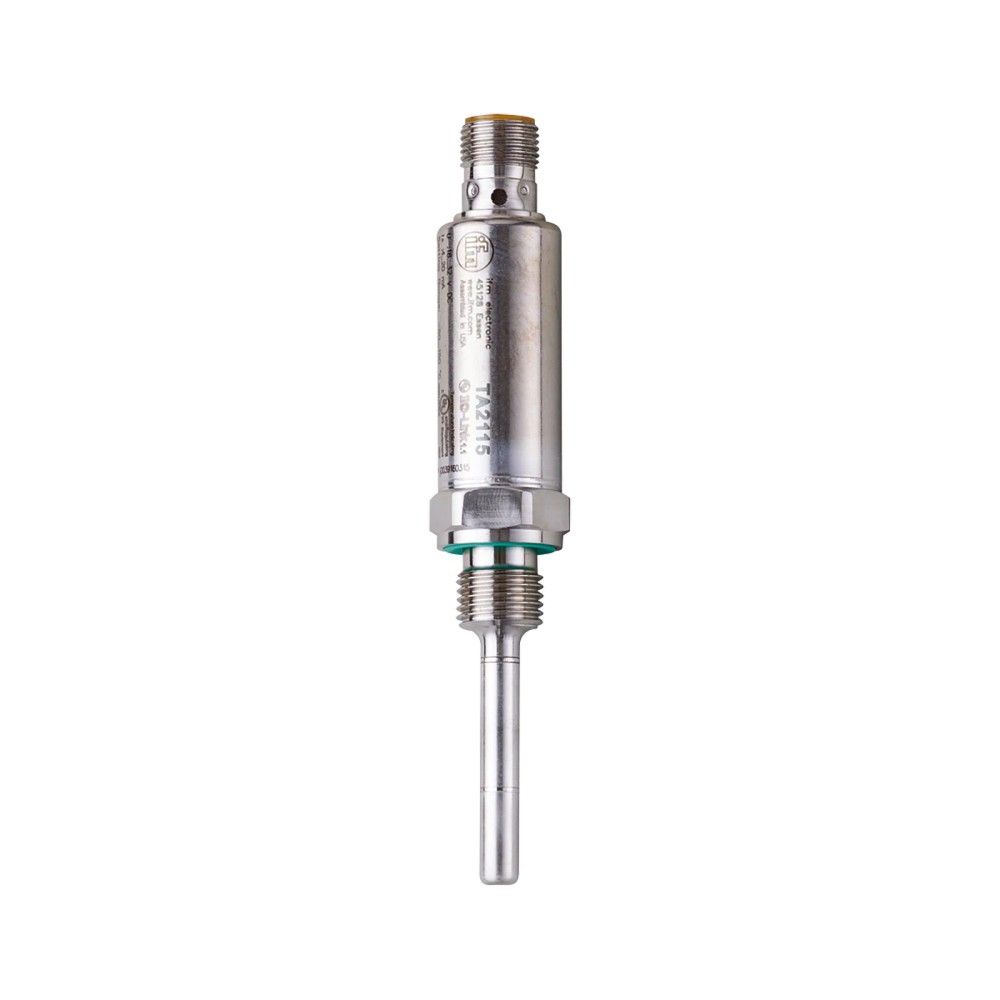

Sobre o Transmissor de Temperatura ifm TA2115, Pt1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, conexão G 1/4
O ifm TA2115 é um transmissor de temperatura com elemento Pt1000 para medição em fluidos líquidos e gasosos. Mede na faixa de -50...150 °C e disponibiliza sinal analógico de 4...20 mA e comunicação IO-Link. Possui conexão de processo G 1/4 rosca externa, conexão elétrica M12 de 4 pinos e resistência à pressão de até 400 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Elemento de medição | 1 x Pt1000, classe A conforme DIN EN 60751 |
| Faixa de medição | -50...150 °C |
| Saídas | Analógica 4...20 mA e IO-Link |
| Conexão de processo | G 1/4 rosca externa |
| Conexão elétrica | M12, 4 pinos, contatos dourados |
| Comprimento de instalação | 50 mm |
| Resistência à pressão | 400 bar / 40 MPa |
| Proteção do invólucro | IP 67, IP 68 e IP 69K |
| Tensão de operação | 18...32 V DC |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L) e vedação FKM |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em fluidos líquidos ou gasosos dentro da faixa de -50...150 °C, quando a conexão de processo G 1/4 rosca externa for compatível com a instalação.
- Aplicações que aceitem sinal analógico de 4...20 mA ou comunicação IO-Link e alimentação de 18...32 V DC.
- Instalações cuja pressão de processo não exceda 400 bar e cujas condições sejam compatíveis com os materiais em contato com o fluido: aço inoxidável 1.4404 (316L) e FKM.
⚠ Considere outro se precisa de:
- Não selecione para temperaturas de processo fora da faixa especificada de -50...150 °C.
- Não utilize em instalação cuja pressão exceda 400 bar.
- Não presuma compatibilidade mecânica com conexões diferentes de G 1/4 rosca externa sem validar adaptadores e requisitos de vedação.
- Não conecte diretamente a uma entrada que não aceite o sinal escolhido; valide separadamente a entrada analógica 4...20 mA ou a interface IO-Link e a alimentação requerida.
APLICAÇÕES E USO
- Uso documentado: medição de temperatura em fluidos líquidos e gasosos. A aplicação deve permanecer dentro da faixa de medição de -50...150 °C e respeitar a pressão máxima especificada de 400 bar.
- Possibilidade de uso: integração a um sistema de controle por entrada analógica 4...20 mA, desde que a entrada aceite esse sinal e a carga respeite o limite correspondente à tensão de alimentação.
- Possibilidade de uso: integração a uma rede IO-Link com revisão 1.1 e COM2 a 38,4 kBaud, usando perfil SSP 0 Generic Profiled Sensor. Validar a compatibilidade do mestre e a configuração do sistema.
- Antes da instalação, verificar compatibilidade química dos materiais em contato com o fluido, G 1/4 rosca externa, temperatura ambiente de -25...80 °C e requisitos de vedação. A ficha não detalha compatibilidade com cada fluido específico.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2115, Pt1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, conexão G 1/4, verifique estes pontos:
Escolha o TA2115 quando
A aplicação exigir medição de temperatura em fluido líquido ou gasoso, faixa de -50...150 °C, conexão de processo G 1/4 rosca externa e instalação de 50 mm, com leitura por 4...20 mA ou IO-Link.
Avalie outra configuração quando
A temperatura necessária estiver fora de -50...150 °C, a conexão mecânica requerida não for G 1/4, a alimentação disponível estiver fora de 18...32 V DC ou a pressão de processo exceder 400 bar. Confirme os requisitos do processo e da interface no datasheet antes da seleção.
ESPECIFICAÇÕES TÉCNICAS
| Área de aplicação | ||
|---|---|---|
| Substâncias | Fluidos líquidos e gasosos | Meios de aplicação informados na ficha. |
| Tipo de produto | Transmissor de temperatura | Classificação do produto. |
| Elemento de medição e faixa | ||
|---|---|---|
| Elemento de medição | 1 x Pt1000 | Elemento sensor utilizado para medição. |
| Classe do elemento | Classe A conforme DIN EN 60751 | Referência normativa indicada para o Pt1000. |
| Alcance de medição | -50...150 °C | Limites da faixa de medição especificada. |
| Ajuste de fábrica | -50...150 °C | Faixa configurada de fábrica. |
| Alimentação elétrica | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação especificada; supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo informado para operação. |
| Classe de proteção elétrica | III | Classificação de proteção elétrica indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção elétrica informado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção da saída informado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção informado. |
| Saídas | ||
|---|---|---|
| Sinal analógico | Corrente 4...20 mA | Saída analógica disponível. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas especificado. |
| Sinais de saída | Sinal analógico e IO-Link, configuráveis | A ficha indica sinais configuráveis; consultar documentação para configuração. |
| Carga máxima | 250 Ω a 18...19 V; 300 Ω a 19...32 V | Limite de carga da saída analógica conforme a tensão de operação. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Valor especificado para a saída analógica; MS conforme notação da ficha técnica. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Especificado para desvio da condição de referência de 25 ± 5 °C. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | 1 s | Tempo informado até a prontidão. |
| Tempo de resposta T05 | 1 s | Tempo dinâmico de resposta especificado. |
| Tempo de resposta T09 | 3 s | Tempo dinâmico de resposta especificado. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo informado para o ciclo do processo. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital de comunicação disponível. |
| Revisão IO-Link | 1.1 | Revisão da interface indicada. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência indicados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil de dispositivo informado. |
| DeviceID suportado | default 377 | Identificador indicado na ficha. |
| Conexão elétrica | 1 x M12, codificação A, 4 pinos, contatos dourados | Tipo de conector e características dos contatos. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Limites de temperatura ambiente de operação informados. |
| Temperatura de armazenamento | -40...100 °C | Limites indicados para armazenamento. |
| Grau de proteção | IP 67, IP 68 e IP 69K | Graus de proteção especificados; observar as condições de ensaio e instalação do fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2 | Norma indicada para EMC. |
| Resistência a choques | 50 g (11 ms), DIN IEC 68-2-27 | Condição de resistência a choques informada. |
| Resistência a vibrações | 20 g (10...2000 Hz), DIN IEC 68-2-6 | Condição de resistência a vibrações informada. |
| Dados de processo | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa | Tipo de conexão mecânica para instalação no processo. |
| Comprimento de instalação EL | 50 mm | Comprimento de instalação especificado. |
| Comprimento da sonda | 37 mm | Comprimento informado para a sonda. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Resistência à pressão | 400 bar / 40 MPa | Limite de resistência à pressão indicado. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L) e FKM | Materiais especificados para as partes em contato com o fluido. |
| Torque máximo de aperto | 35 Nm | Limite de torque indicado para o aperto. |

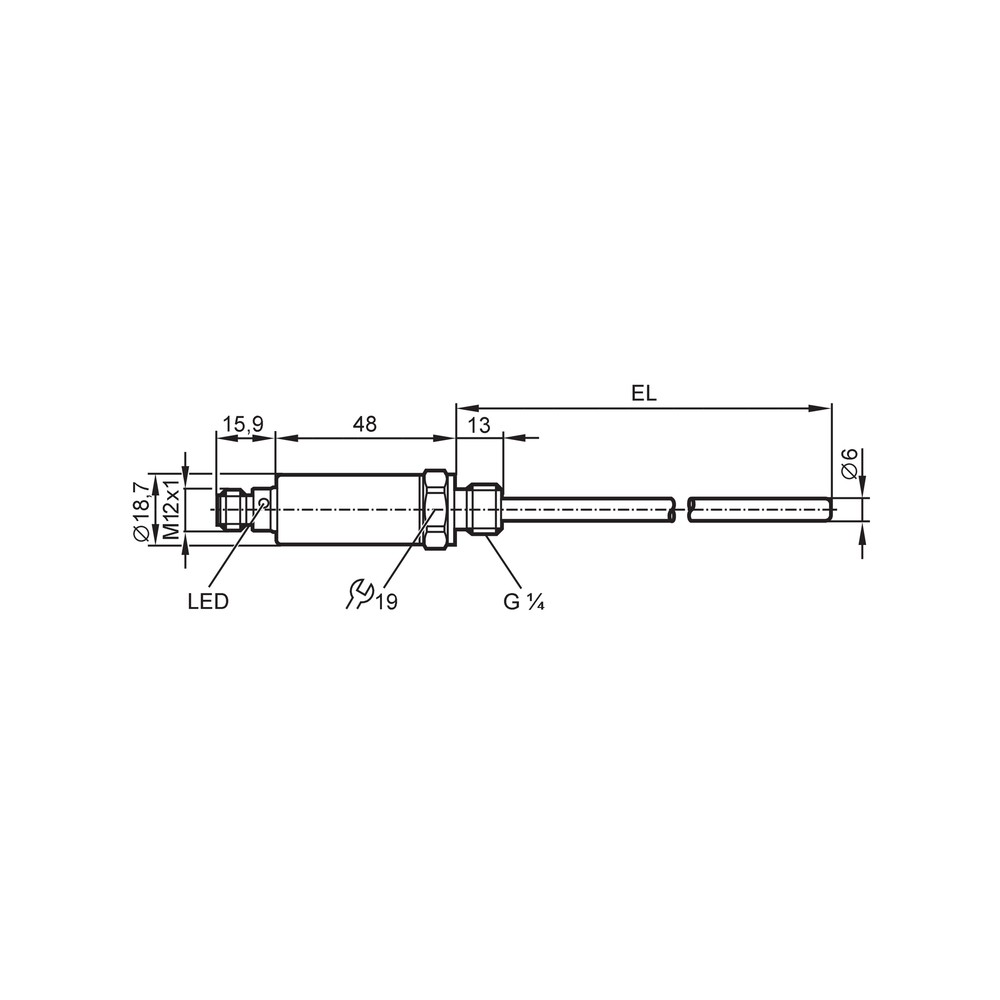

| Dados mecânicos | ||
|---|---|---|
| Formato do invólucro | Cilíndrico | Formato do corpo informado. |
| Diâmetro do invólucro | 18,7 mm | Dimensão externa informada. |
| Comprimento total | 113,9 mm | Dimensão total informada. |
| Materiais do corpo | Aço inoxidável 1.4404 (316L), PEI e FKM | Materiais indicados para o corpo e componentes. |
| Peso | 94 g | Massa informada para o produto. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| Displays e operação | ||
|---|---|---|
| Display de estado de operação | 1 LED verde | Indicador visual informado para o estado de operação. |
| Característica dos contatos | Contatos banhados a ouro | Característica indicada para os contatos do conector. |
| Dados adicionais | ||
|---|---|---|
| MTTF | 572 anos | Valor de MTTF informado na ficha; não representa garantia de vida útil. |
| NCM | 9025.19.90 | Classificação fiscal informada. |
| Marca | ifm | Fabricante indicado para o produto. |
| Modelo e SKU | TA2115 | Identificação comercial do produto. |
COMPATIBILIDADE
Comunicação
• IO-Link revisão 1.1; transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID suportado: default 377.
• Saída analógica de corrente 4...20 mA.
Conexões
Elétrica
Conector M12, 4 pinos, codificação A, contatos dourados. Alimentação de 18...32 V DC. Consumo de corrente inferior a 50 mA. A compatibilidade elétrica depende da entrada do controlador e da seleção/configuração do sinal utilizado; consultar o datasheet para a atribuição dos pinos.
Processo
Rosca externa G 1/4. O comprimento de instalação é 50 mm. A compatibilidade mecânica depende de a conexão correspondente na instalação aceitar essa rosca e os requisitos de vedação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com entrada analógica compatível com 4...20 mA e alimentação de 18...32 V DC | ✓ | O transmissor fornece saída analógica de corrente 4...20 mA e requer alimentação dentro de 18...32 V DC; confirmar carga máxima conforme a tensão aplicada. |
| Rede ou mestre IO-Link compatível com IO-Link 1.1 e COM2 | ✓ | A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e perfil SSP 0 Generic Profiled Sensor. |
| Conexão de processo G 1/4 rosca externa disponível na instalação | ✓ | A conexão mecânica informada para o TA2115 é G 1/4 rosca externa; também devem ser respeitados o comprimento de instalação e a vedação aplicável. |
| Processo com temperatura entre -50 e 150 °C e pressão até 400 bar | ✓ | Esses limites correspondem à faixa de medição e à resistência à pressão especificadas; materiais do fluido e condições de instalação ainda precisam ser validados. |
| Processo com temperatura fora de -50...150 °C ou pressão superior a 400 bar | ✗ | A condição ultrapassa a faixa de medição ou a resistência à pressão informada para o produto. |
| Instalação que exige conexão elétrica diferente de M12 de 4 pinos ou alimentação fora de 18...32 V DC | ✗ | Esses requisitos não correspondem à conexão elétrica e à faixa de alimentação especificadas para o TA2115. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2115, Pt1000, IO-Link, saída analógica 4...20 mA, -50...150 °C, conexão G 1/4
- Confirme que a conexão do processo é compatível com G 1/4 rosca externa e que a aplicação respeita os limites de temperatura e pressão do sensor.
- Verifique se os materiais em contato com o fluido, aço inoxidável 1.4404 (316L) e FKM, são adequados ao meio utilizado.
- Posicione o transmissor respeitando o comprimento de instalação de 50 mm e as dimensões da sonda indicadas no desenho dimensional.
- Aperte a conexão sem exceder o torque máximo especificado de 35 Nm; siga também os procedimentos de vedação aplicáveis à instalação.
- Conecte o M12 de 4 pinos a uma alimentação de 18...32 V DC e confira a atribuição dos pinos no datasheet antes de energizar.
- Selecione e valide a interface utilizada — saída analógica 4...20 mA ou IO-Link — e confirme a leitura no controlador após a inicialização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há leitura ou o transmissor não inicia. | Alimentação ausente, fora da faixa de 18...32 V DC ou ligação incorreta no conector M12. | Meça a tensão no conector e confira a atribuição dos pinos no datasheet antes de substituir o transmissor. |
| O controlador apresenta leitura analógica incorreta ou instável. | Entrada incompatível com 4...20 mA, carga acima do limite permitido ou configuração incorreta do canal. | Confirme que a entrada do controlador está configurada para corrente e compare a carga total com o limite de 250 Ω a 18...19 V ou 300 Ω a 19...32 V. |
| A comunicação IO-Link não é estabelecida. | Mestre, porta ou configuração incompatível com IO-Link 1.1, COM2 ou o perfil do dispositivo. | Verifique suporte a IO-Link 1.1, COM2 a 38,4 kBaud e perfil SSP 0 Generic Profiled Sensor; confirme também alimentação e cabeamento. |
| A leitura de temperatura difere do processo ou responde de forma inesperada. | Instalação inadequada, condição de processo fora dos limites ou diferença entre o ponto medido e o ponto de referência. | Confira a faixa de -50...150 °C, o comprimento de instalação, a imersão da sonda e as condições de montagem; compare a leitura com um instrumento de referência adequado. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2115 e para que tipo de fluido ele serve?
É um transmissor de temperatura com elemento Pt1000 destinado à medição em fluidos líquidos e gasosos. A ficha especifica faixa de -50...150 °C.
Quais sinais e conexões elétricas ele oferece?
O TA2115 oferece saída analógica de 4...20 mA e comunicação IO-Link. A conexão elétrica é M12 de 4 pinos; a alimentação requerida é de 18...32 V DC.
Ele serve para medir temperaturas acima de 150 °C?
Não, a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um produto cuja faixa cubra a condição de processo.
Posso instalar o TA2115 em uma conexão diferente de G 1/4?
A conexão de processo especificada é G 1/4 rosca externa. A ficha não confirma compatibilidade com outras roscas; valide qualquer adaptação mecanicamente e quanto à vedação antes da instalação.
O transmissor está sem leitura: o que devo verificar antes de trocar?
Verifique primeiro a alimentação, que deve estar entre 18...32 V DC, e a ligação do conector M12. Depois, confira a configuração da entrada do controlador e a atribuição dos pinos no datasheet.
A saída 4...20 mA fica fora da escala; o que pode causar isso?
Uma causa possível é a carga exceder o limite permitido para a tensão de alimentação. Confira também se o controlador está configurado para entrada de corrente e compare a carga com os valores especificados para cada faixa de tensão.
É melhor usar o sinal 4...20 mA ou IO-Link?
Use 4...20 mA quando a entrada do sistema aceitar esse sinal e a carga estiver dentro do limite especificado. Escolha IO-Link quando o mestre suportar revisão 1.1, COM2 a 38,4 kBaud e o perfil indicado para o dispositivo.
Preciso comprar um cabo ou outro acessório junto?
O contexto informa uma peça por embalagem, mas não lista acessórios inclusos. Verifique se a instalação já dispõe de conexão M12 compatível e dos componentes de montagem e vedação adequados.
Que torque devo aplicar na instalação?
O torque máximo especificado é 35 Nm. Não exceda esse limite e consulte o datasheet para confirmar os procedimentos de instalação e vedação aplicáveis.
O produto vem com garantia ou qual é a procedência?
A ficha fornecida não especifica condições de garantia. Ela identifica o produto como ifm TA2115; consulte o fornecedor para informações comerciais de procedência e cobertura.
GLOSSÁRIO TÉCNICO
Pt1000
Elemento resistivo de temperatura com valor nominal de 1000 Ω a 0 °C; neste produto, classe A conforme DIN EN 60751 (Ref.: elemento de medição).
IO-Link
Interface de comunicação entre sensor e mestre para transmissão de dados; no TA2115, revisão 1.1 e COM2 a 38,4 kBaud (Ref.: interface de comunicação).
4...20 mA
Sinal analógico de corrente usado para transmitir a medição ao sistema de controle (Ref.: corrente da saída analógica).
G 1/4
Designação da rosca externa da conexão de processo indicada para montagem do transmissor (Ref.: conexão de processo).
IP 69K
Grau de proteção informado para o invólucro; a adequação depende das condições de instalação e ensaio descritas pelo fabricante (Ref.: grau de proteção IP).
