R$ 1.987,20
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2105
- EAN: 4021179279741
- NCM do produto: 90251990
Destaques do Produto
Faixa de temperatura...mais
Saiba mais sobre: "TA2105 IFM - Transmissor de Temperatura ifm Medição de fluidos Pt1000 IO-Link G 1/4"
Destaques do Produto
Faixa de temperatura
-50 a 150 °C
Rosca de processo
G 1/4 externa
Conexão elétrica
M12
Sinal
IO-Link e saída analógica 4 a 20 mA
Pressão nominal informada
Até 400 bar
Elemento sensor
Pt1000 classe A
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

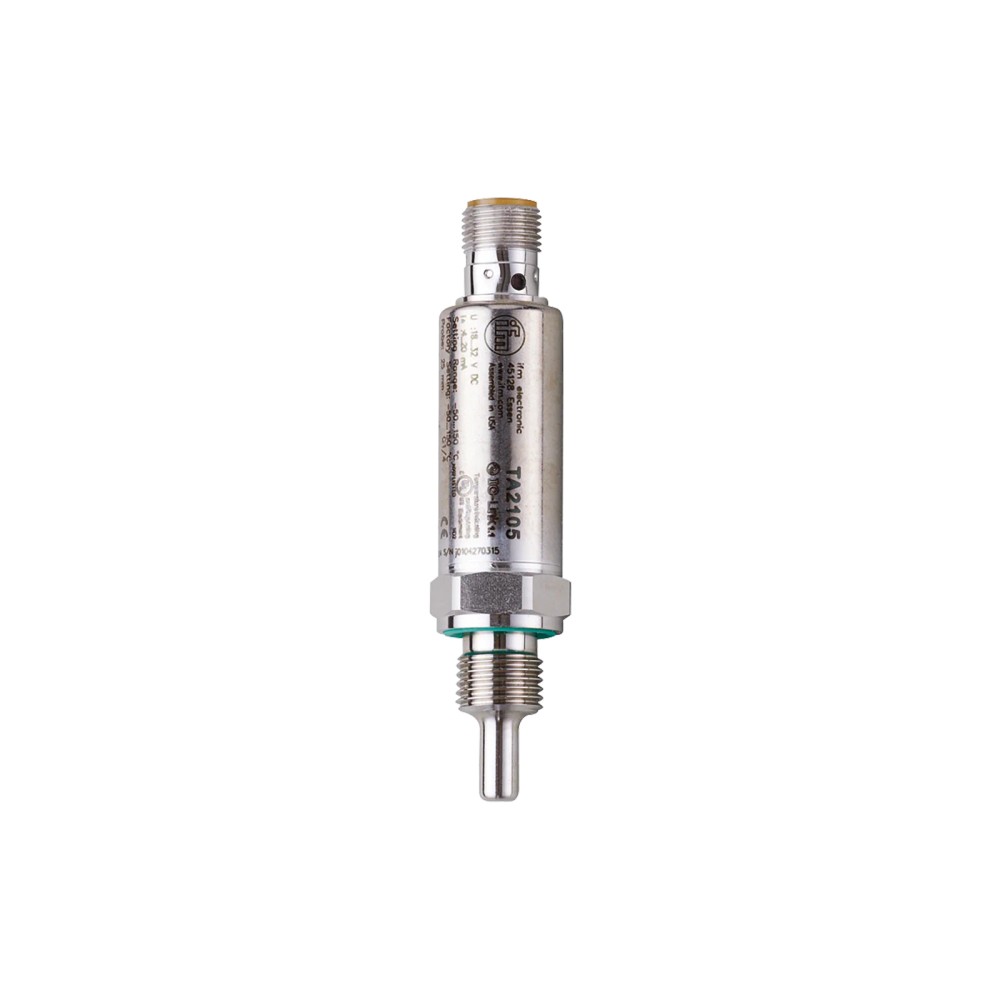

Sobre o Transmissor de Temperatura ifm TA2105 Pt1000 IO-Link, G 1/4
O ifm TA2105 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Utiliza elemento Pt1000 classe A e mede de -50 a 150 °C. Possui conexão de processo G 1/4, conexão elétrica M12 e comunicação IO-Link, além de saída analógica de 4 a 20 mA.
PRINCIPAIS ESPECIFICAÇÕES
| Elemento de medição | 1 x Pt1000, DIN EN 60751 classe A |
| Faixa de medição | -50 a 150 °C |
| Saída analógica | 4 a 20 mA |
| Interface | IO-Link |
| Conexão de processo | G 1/4 rosca externa |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Comprimento de instalação | 25 mm |
| Resistência à pressão | 400 bar / 40 MPa |
| Grau de proteção | IP67, IP68, IP69K |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L) e anel de vedação FKM |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 150 °C, quando a conexão de processo necessária for G 1/4 externa.
- Instalações que aceitem conexão elétrica M12 e necessitem de IO-Link ou sinal analógico de 4 a 20 mA.
- Aplicações cuja pressão de processo esteja dentro da resistência à pressão informada de 400 bar, observadas as especificações do adaptador quando houver instalação nele.
⚠ Considere outro se precisa de:
- Não selecionar quando a temperatura medida estiver fora da faixa de -50 a 150 °C.
- Não selecionar sem verificar a compatibilidade mecânica quando a conexão requerida não for G 1/4 externa ou o comprimento de instalação necessário diferir de 25 mm.
- Não assumir compatibilidade com fluidos específicos sem validar a compatibilidade química dos materiais em contato com o fluido junto ao fabricante.
APLICAÇÕES E USO
- Aplicação documentada: medição de temperatura de fluidos líquidos e gasosos, dentro da faixa especificada de -50 a 150 °C.
- Possibilidade de uso em linhas de processo com rosca externa G 1/4, desde que a geometria de instalação, o fluido e as condições de pressão sejam compatíveis com o conjunto instalado.
- Possibilidade de integração a sistemas com IO-Link ou entrada de corrente de 4 a 20 mA; confirmar alimentação, carga e interface do controlador antes da ligação.
- A ficha informa resistência à pressão de 400 bar; em instalação por adaptador, a pressão admissível depende das especificações do adaptador.
- A faixa de temperatura ambiente indicada é de -25 a 80 °C; não extrapolar esse limite para condições de operação.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2105 Pt1000 IO-Link, G 1/4, verifique estes pontos:
Escolha o TA2105 quando
A aplicação exigir medição de temperatura de fluidos entre -50 e 150 °C, elemento Pt1000 classe A, montagem por rosca externa G 1/4 e conexão elétrica M12. A ficha também especifica IO-Link e saída analógica de 4 a 20 mA.
Avalie outra configuração quando
A temperatura requerida estiver fora da faixa indicada, a instalação não aceitar G 1/4 externa ou M12, ou o processo exigir características não informadas nesta ficha. Confira o datasheet para validar os requisitos específicos da aplicação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e área de aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do equipamento. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados na ficha; validar compatibilidade química conforme a aplicação. |
| Elemento de medição | 1 x Pt1000, conforme DIN EN 60751, classe A | Elemento e referência de classe do sensor. |
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | -50 a 150 °C | Limites da faixa de medição especificada. |
| Ajuste de fábrica | -50 a 150 °C | Configuração de fábrica indicada. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Faixa de alimentação; supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo especificado. |
| Classe de proteção elétrica | III | Classe de proteção indicada pelo fabricante. |
| Proteção contra sobrecarga | Sim | Proteção especificada. |
| Proteção contra curto-circuitos | Sim | Proteção especificada. |
| Proteção contra inversão de polaridade | Sim | Proteção especificada. |
| EMC | DIN EN 61000-6-2 | Norma indicada para compatibilidade eletromagnética. |
| Saídas e carga | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas especificado. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e faixa do sinal de saída. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) | Precisão conforme a especificação do fabricante; MS mantido como indicado na ficha. |
| Resolução da saída analógica | 0,04 K | Resolução informada para a saída. |
| Carga máxima | 250 Ω entre 18 e 19 V; 300 Ω entre 19 e 32 V | Limite de carga em função da tensão de alimentação. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão indicada. |
| Tipo de transferência IO-Link | COM2, 38,4 kBaud | Taxa e modo de transferência informados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor (Device identification, Process data variable) | Perfil e funções identificados na ficha. |
| DeviceID default | 377 | Identificador padrão indicado. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo especificado para o ciclo do processo. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos banhados a ouro | Tipo de conector, codificação e contatos. |
| Característica dos contatos | Banhados a ouro | Material de acabamento dos contatos indicado. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 (% de duração / 10 K) | Coeficiente conforme a unidade e forma de expressão informadas na ficha. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 1 s | Tempo especificado até a prontidão. |
| Tempo dinâmico de resposta T05 / T09 | 1 s / 3 s | Tempos de resposta indicados para T05 e T09. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa de temperatura ambiente de operação indicada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento indicada. |
| Grau de proteção IP | IP67, IP68, IP69K | Graus de proteção listados na ficha; condições de ensaio devem ser consultadas no datasheet. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Ensaio e valor de choque indicados. |
| Resistência a vibrações | DIN IEC 68-2-6, 20 g (10 a 2000 Hz) | Ensaio, aceleração e faixa de frequência indicados. |
| MTTF | 572 anos | Valor declarado na ficha; não representa período de garantia. |
| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | Rosca externa G 1/4 | Tipo e dimensão nominal de conexão de processo. |
| Comprimento de instalação EL | 25 mm | Comprimento de instalação especificado. |
| Comprimento da sonda L | 12 mm | Comprimento da sonda indicado. |
| Diâmetro da sonda | 6 mm | Diâmetro indicado. |

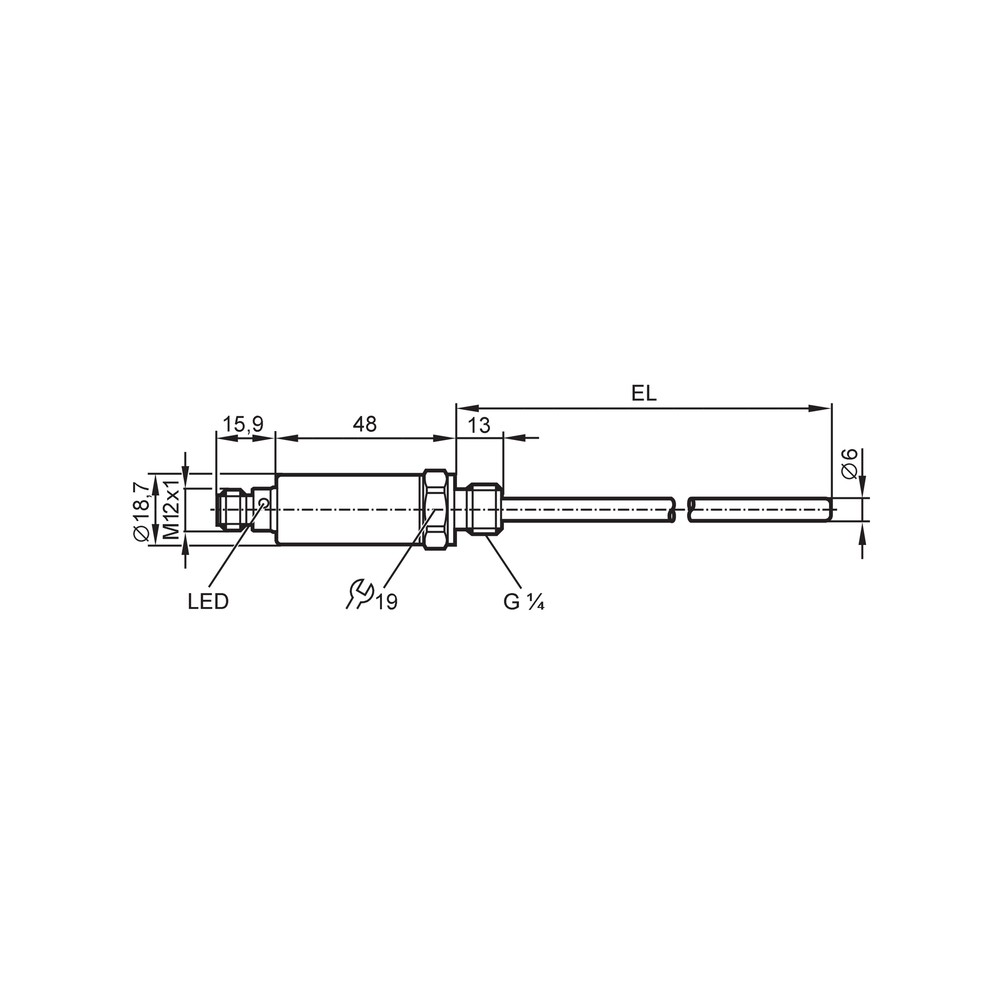

| Dimensões do invólucro | Ø 18,7 mm; L = 88,9 mm | Dimensões gerais informadas na ficha do produto. |
| Invólucro | Cilíndrico | Formato indicado. |
| Resistência à pressão | 400 bar / 40 MPa | Resistência à pressão especificada; em montagem com adaptador, considerar os limites do adaptador. |
| Torque máximo de aperto | 35 Nm | Limite de torque indicado para aperto. |
| Peso | 84 g | Peso informado para o equipamento. |
| Materiais de construção | Aço inoxidável 1.4404 (316L), PEI e FKM | Materiais indicados para a construção. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L); anel de vedação FKM | Materiais especificados para contato com o fluido. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| Display e elementos de operação | ||
|---|---|---|
| Display de estado de operação | 1 LED verde | Indicador de estado informado. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.
• Sinal analógico de corrente de 4 a 20 mA.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 32 V DC. A carga máxima informada é 250 Ω entre 18 e 19 V e 300 Ω entre 19 e 32 V. Verificar o esquema de ligação do fabricante antes de conectar.
Processo
Rosca externa G 1/4; comprimento de instalação EL de 25 mm. A resistência à pressão informada é 400 bar / 40 MPa; para instalação em adaptador, valem as especificações do adaptador.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com entrada IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud. | ✓ | Esses parâmetros de comunicação são especificados para o TA2105. |
| Entrada analógica de corrente compatível com sinal de 4 a 20 mA e carga dentro do limite aplicável à tensão de alimentação. | ✓ | O produto possui uma saída analógica de 4 a 20 mA; a carga máxima varia conforme a alimentação. |
| Ponto de montagem com rosca externa G 1/4 e conexão elétrica M12 codificação A. | ✓ | Essas são as conexões de processo e elétrica indicadas na ficha. |
| Processo que exige medição fora de -50 a 150 °C. | ✗ | A faixa de medição especificada é de -50 a 150 °C. |
| Instalação em adaptador cuja pressão admissível não foi verificada. | ✗ | O fabricante informa que, para instalação no adaptador, valem as especificações do próprio adaptador. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2105 Pt1000 IO-Link, G 1/4
- Confirme que o fluido, a faixa de temperatura e a pressão de processo são compatíveis com as especificações do sensor e dos componentes de montagem.
- Verifique a rosca externa G 1/4, o comprimento de instalação EL de 25 mm e o espaço disponível antes da montagem.
- Se utilizar adaptador, confira seus limites de pressão; a especificação do adaptador prevalece para a montagem nesse componente.
- Instale o sensor sem exceder o torque máximo de aperto especificado de 35 Nm.
- Conecte o M12 codificado A conforme o esquema de ligação do fabricante e confirme a polaridade antes de energizar.
- Alimente entre 18 e 32 V DC e, se utilizar a saída analógica, respeite o limite de carga correspondente à tensão; confirme a comunicação IO-Link, quando aplicável.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há leitura de temperatura ou o dispositivo não inicia. | Alimentação ausente ou fora da faixa de operação especificada. | Meça a alimentação no conector e confirme que está entre 18 e 32 V DC; confira também a ligação conforme a documentação do fabricante. |
| A saída analógica fica limitada, instável ou não corresponde à entrada do controlador. | Carga conectada acima do limite aplicável à tensão de alimentação ou incompatibilidade na ligação do sinal. | Verifique a carga do circuito e compare-a com o limite de 250 Ω entre 18 e 19 V ou 300 Ω entre 19 e 32 V; confirme a configuração da entrada analógica. |
| O controlador não reconhece o sensor por IO-Link. | Configuração da porta, conexão ou parâmetros de comunicação incompatíveis. | Confira a conexão M12 e valide que o mestre suporta IO-Link revisão 1.1 e COM2 a 38,4 kBaud. |
| Há vazamento ou a montagem não mantém a vedação. | Rosca, vedação, torque ou adaptador incompatíveis com a montagem realizada. | Inspecione a conexão G 1/4 e o anel de vedação; confira o torque aplicado, sem exceder 35 Nm, e verifique os limites do adaptador utilizado. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2105 e para que tipo de medição ele serve?
É um transmissor de temperatura com elemento Pt1000 classe A, destinado à medição de fluidos líquidos e gasosos. A faixa informada é de -50 a 150 °C.
Ele funciona com IO-Link e com entrada analógica?
Sim. A ficha especifica IO-Link e uma saída analógica de corrente de 4 a 20 mA; a integração depende da compatibilidade da porta ou entrada do controlador.
Para quais fluidos ele é indicado?
A ficha cita fluidos líquidos e gasosos, mas não lista compatibilidade química por substância. Verifique a compatibilidade dos materiais em contato com o fluido com o fabricante.
Posso usar o sensor acima de 150 °C?
Não dentro da faixa de medição especificada: o limite superior informado é 150 °C. Para temperaturas superiores, selecione um dispositivo com faixa adequada.
O que pode causar ausência de sinal analógico?
Uma causa possível é alimentação incorreta, carga acima do limite ou ligação inadequada. Antes de substituir o sensor, confira a tensão, a carga permitida e a conexão do circuito.
O que verificar se o mestre não detecta o sensor em IO-Link?
Confira a conexão M12, a configuração da porta e o suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud. Consulte o datasheet para as informações de integração.
Devo comprar o sensor avulso ou ele vem com acessórios?
A ficha informa uma peça por embalagem, mas não relaciona acessórios inclusos. Confirme separadamente os itens de conexão ou montagem necessários à instalação.
Como escolher entre este modelo e outro transmissor de temperatura?
Escolha o TA2105 se a faixa de -50 a 150 °C, a rosca G 1/4 externa, M12 e os sinais especificados atenderem à instalação. Se algum desses requisitos não corresponder, compare com um modelo cuja ficha atenda aos requisitos do processo.
Que cuidado devo ter ao apertar e instalar o TA2105?
Não exceda o torque máximo indicado de 35 Nm e confirme a compatibilidade da conexão G 1/4. Se utilizar adaptador, verifique os limites especificados para ele.
O que conferir se houver vazamento depois da instalação?
Verifique a rosca, o anel de vedação, o torque aplicado e a compatibilidade do adaptador, se houver. A ficha especifica anel de vedação FKM e alerta que a pressão admissível do adaptador deve ser considerada.
GLOSSÁRIO TÉCNICO
Pt1000
Elemento de medição de temperatura por resistência; neste produto, a ficha especifica um elemento Pt1000 classe A. (Ref.: DIN EN 60751, classe A.)
IO-Link
Interface de comunicação do sensor para integração com um mestre compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud.)
Saída 4 a 20 mA
Sinal analógico de corrente especificado para transmissão da medição. (Ref.: corrente da saída analógica.)
G 1/4
Tipo e dimensão nominal da rosca externa de processo indicada para a montagem. (Ref.: conexão de processo G 1/4.)
IP69K
Grau de proteção listado para o invólucro; as condições de ensaio aplicáveis devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção IP.)
