Transmissor de Temperatura IFM TA1612

Pré-visualizar: TA1612 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C

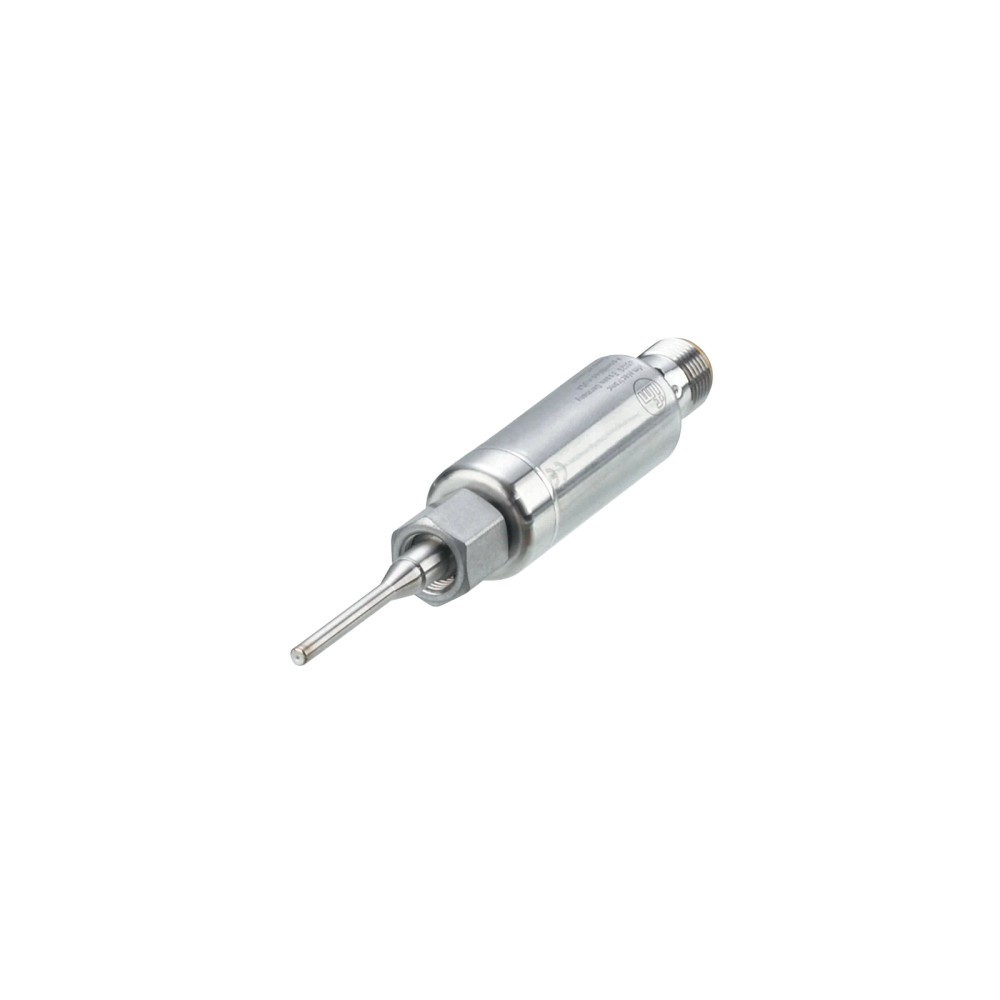

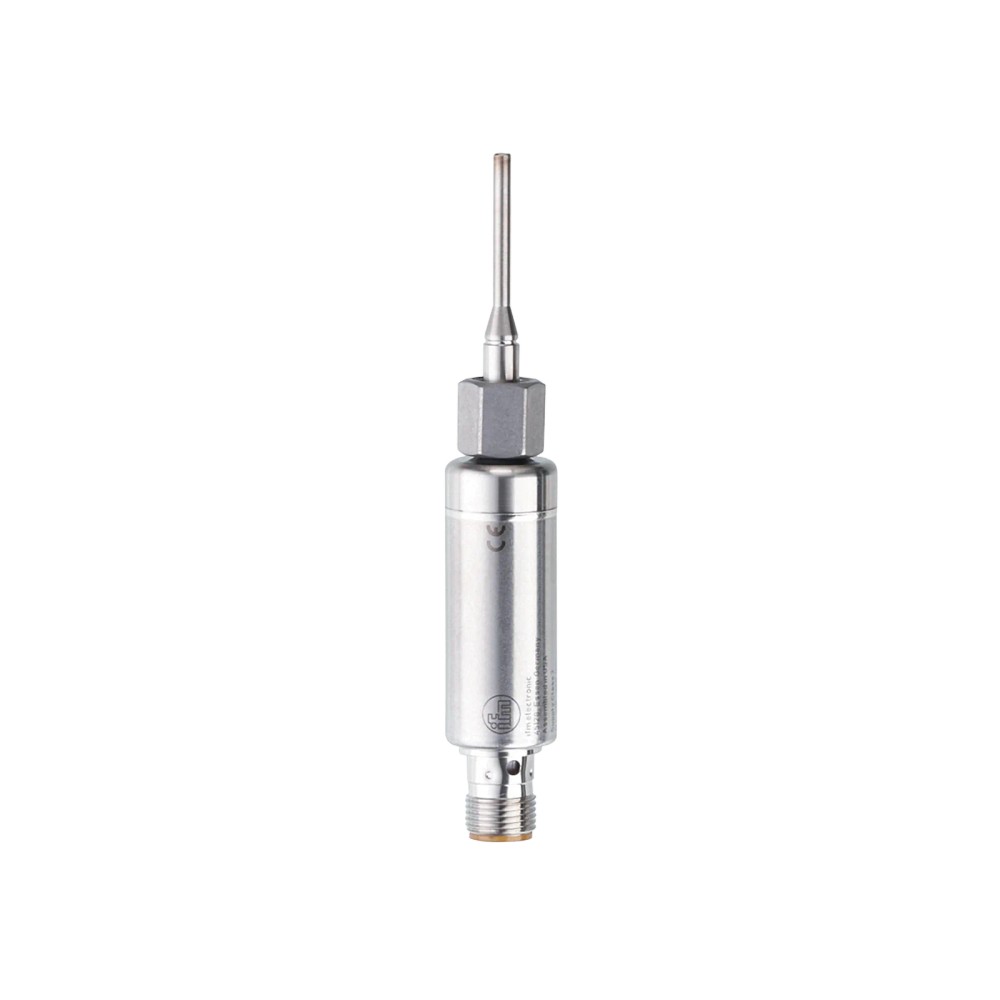

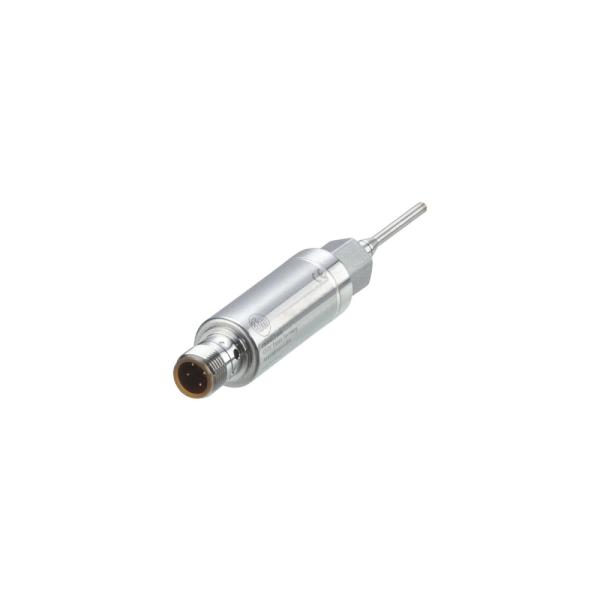

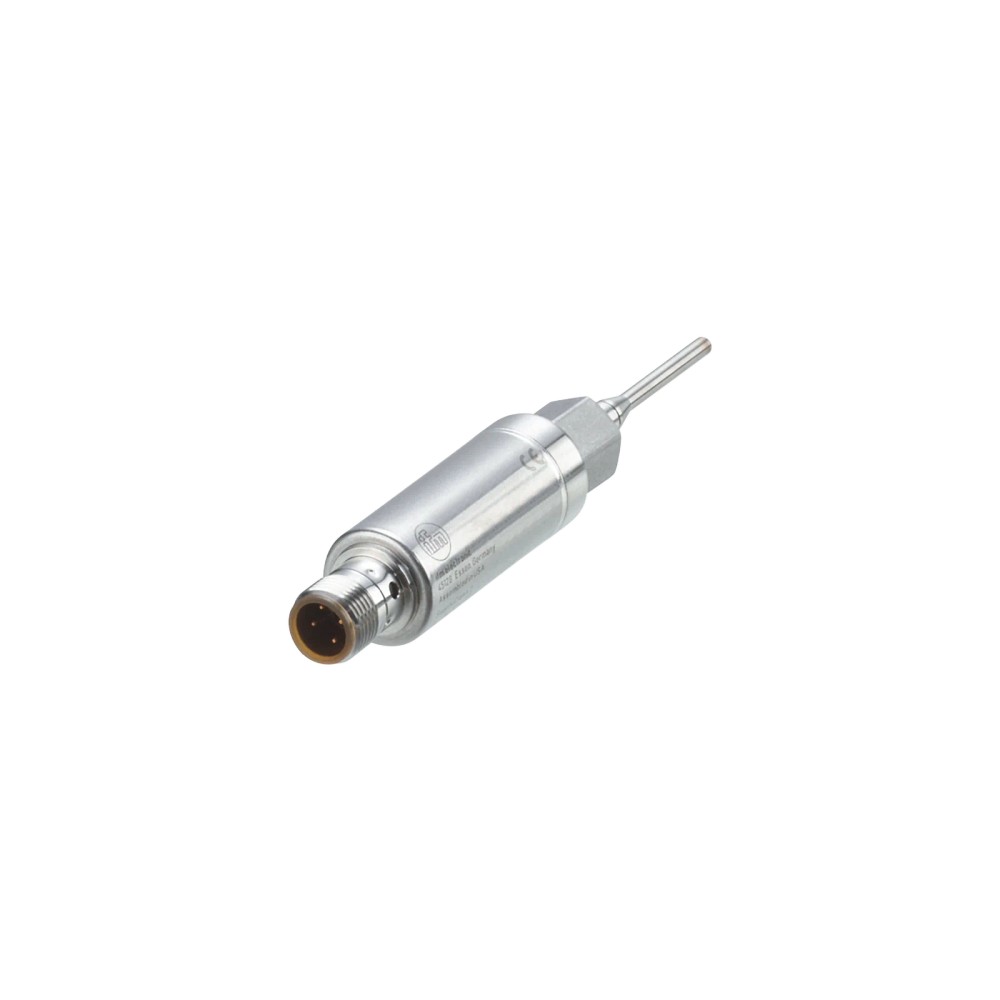

TA1612 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C

Imagem meramente ilustrativa

R$ 2.668,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA1612
EAN: 4021179334020
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA1612 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 200°C"

Destaques do Produto

Faixa de medição

-50...200 °C

Tipo de sensor

Pt 1000, classe A

Sinal

4...20 mA e IO-Link

Processo

G 1/8, rosca interna

Elétrica

M12, 4 pinos, codificação A

Alimentação

18...32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TA1612 IO-Link, Pt 1000, -50 a 200 °C, G 1/8 e M12

O ifm TA1612 é um transmissor de temperatura para monitorar fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e mede de -50 a 200 °C, com ajuste de fábrica de 0 a 200 °C. Oferece saída analógica de 4 a 20 mA e comunicação IO-Link, além de conexão de processo G 1/8 interna e conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TA1612
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Alcance de medição	-50...200 °C
Ajuste de fábrica	0...200 °C
Saída analógica	4...20 mA
Comunicação	IO-Link, revisão 1.1
Conexão de processo	G 1/8, rosca interna
Conexão elétrica	M12, 4 pinos, codificação A
Tensão de operação	18...32 V DC
Grau de proteção	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos em instalações compatíveis com rosca G 1/8 interna e alimentação de 18...32 V DC.
Sistemas que aceitam sinal analógico de 4...20 mA ou comunicação IO-Link.
Aplicações cuja temperatura medida esteja dentro de -50...200 °C e cujo ajuste de fábrica de 0...200 °C seja adequado ou possa ser configurado conforme a aplicação.

⚠ Considere outro se precisa de:

Não selecionar para medições fora do alcance de -50...200 °C.
Não selecionar quando o processo exigir conexão mecânica diferente de G 1/8 interna sem adaptador compatível validado para a instalação.
Não conectar diretamente a uma interface elétrica incompatível com M12 de 4 pinos ou com os requisitos de alimentação e sinal do transmissor.

APLICAÇÕES E USO

Aplicação indicada na ficha: monitoramento de temperatura de fluidos líquidos ou gasosos, dentro da faixa de -50...200 °C e com instalação de processo G 1/8 interna.
Possibilidade de integração: leitura por entrada analógica 4...20 mA ou por IO-Link em sistema compatível; validar alimentação, carga e configuração do sistema antes da integração.
Em processos próximos aos limites térmicos, considerar as condições de temperatura ambiente associadas à temperatura da substância e consultar o datasheet para os limites completos.
A compatibilidade química dos materiais 1.4404, 1.4122, PEI e FKM com o fluido específico não é estabelecida apenas pela ficha; validar com o fabricante para a substância e as condições reais.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TA1612 IO-Link, Pt 1000, -50 a 200 °C, G 1/8 e M12, verifique estes pontos:

Escolha o TA1612 quando

A aplicação exigir medição de temperatura de fluidos líquidos ou gasosos no intervalo de -50...200 °C, com elemento Pt 1000, saída analógica 4...20 mA e/ou IO-Link, e conexão de processo G 1/8 interna.

Avalie outra configuração quando

A temperatura do processo ultrapassar a faixa declarada, o ponto de instalação não aceitar G 1/8 interna ou o sistema não puder atender à alimentação de 18...32 V DC e à conexão M12 de 4 pinos. Confirme a configuração e os requisitos do sistema no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do produto.
Modelo / SKU / Part Number	TA1612	Identificação para seleção e reposição.
Marca	ifm	Fabricante informado no anúncio.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha.
Ajuste de fábrica	0...200 °C	Configuração de fábrica declarada; distinta do alcance total de medição.

Elemento sensor e faixa de medição
Elemento de medição	1 x Pt 1000, conforme DIN EN 60751, classe A	Elemento e referência de classe especificados.
Alcance de medição	-50...200 °C	Limites da faixa de medição declarada.
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C.

Saídas e carga
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal informados na ficha.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Corrente da saída analógica	4...20 mA	Sinal de corrente especificado.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS)	Precisão declarada para a saída; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução informada para a saída analógica.
Carga máxima	250 Ω (18...19 V); 300 Ω (19...32 V)	Limites de carga conforme faixa da tensão de alimentação.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Classe de proteção elétrica	III	Classificação declarada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão indicada para compatibilidade de comunicação.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de comunicação informados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado pelo fabricante.
DeviceID suportado	default 969	Identificador indicado na ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo informado.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	< 0,25 s / < 1 s	Valores de resposta declarados para T05 e T09.
Retardo de prontidão	2 s	Tempo informado até prontidão.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa ambiente informada na ficha.
Aviso sobre temperatura ambiente	Para temperatura da substância < 160 °C: -25...60 °C; para temperatura da substância < 200 °C, a ficha não apresenta o limite completo no dado fornecido.	Observar a condição vinculada à temperatura da substância e consultar o datasheet para o limite completo.
Temperatura de armazenamento	-40...100 °C	Limites declarados para armazenamento.
Grau de proteção	IP67, IP68, IP69K	Graus de proteção especificados; a adequação depende da instalação e das condições de exposição.
Resistência a vácuo	-0,1 MPa	Valor declarado para resistência contra vácuo.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética informadas.

Dados mecânicos e materiais
Conexão de processo	G 1/8, rosca interna	Interface mecânica com o processo.
Comprimento de instalação EL	25 mm	Comprimento de instalação declarado.
Comprimento da sonda L	25 mm	Comprimento da sonda informado.
Diâmetro da sonda	3 mm	Dimensão declarada.
Dimensões	Ø 19 mm x 119 mm	Dimensões gerais informadas.
Formato do invólucro	Cilíndrico	Geometria do invólucro.
Materiais de construção	1.4404 (aço inoxidável 316L), 1.4122 (aço inoxidável), PEI e FKM	Materiais listados na ficha; avaliar compatibilidade química do conjunto com o fluido.
Característica da superfície	Ra < 0,8 μm	Rugosidade superficial especificada.
Peso	46,409 g	Massa informada no conjunto de dados do produto.

Conexão elétrica e operação
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector declarado; consultar o esquema do fabricante para atribuição de pinos.
Display em operação	1 LED verde	Indicador visual informado.

Vida útil e fornecimento
MTTF	334 anos	Valor MTTF informado na ficha; não equivale a garantia nem determina a vida útil em qualquer condição.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; tipo de transferência COM2, 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID suportado: default 969.

• Sinal analógico de corrente 4...20 mA; saída e comunicação informadas como configuráveis na ficha.

Conexões

Elétrica Conexão M12, 4 pinos, codificação A. Alimentação de 18...32 V DC; consumo inferior a 50 mA. Confirmar atribuição dos pinos e ligação conforme datasheet antes de energizar.

Processo Rosca de processo G 1/8 interna; comprimento de instalação EL de 25 mm. A conexão mecânica não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema de aquisição com entrada analógica 4...20 mA e alimentação compatível de 18...32 V DC.	✓	A ficha especifica saída de corrente 4...20 mA e tensão de operação de 18...32 V DC; verificar também carga máxima conforme tensão.
Mestre IO-Link compatível com revisão 1.1 e comunicação COM2.	✓	A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e DeviceID default 969.
Instalação cujo ponto de processo aceita rosca interna G 1/8 e comprimento de instalação de 25 mm.	✓	Essas são as dimensões e a conexão de processo declaradas para o TA1612; confirmar vedação e montagem adequadas à aplicação.
Aplicação que exige temperatura fora do intervalo -50...200 °C.	✗	A faixa de medição especificada não cobre temperaturas fora desses limites.
Sistema que exige conexão elétrica diferente de M12, 4 pinos, codificação A, sem interface ou adaptação validada.	✗	A ficha declara essa conexão elétrica; não informa compatibilidade direta com outros formatos.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TA1612 IO-Link, Pt 1000, -50 a 200 °C, G 1/8 e M12

Confirme que a faixa de processo necessária está dentro de -50...200 °C e verifique no datasheet os limites ambientais aplicáveis à temperatura da substância.
Verifique a compatibilidade mecânica do ponto de montagem com a rosca interna G 1/8 e o comprimento de instalação de 25 mm.
Avalie a compatibilidade dos materiais declarados com o fluido e as condições do processo antes da montagem.
Conecte a interface elétrica M12 de 4 pinos, codificação A, conforme o esquema de ligação do fabricante; não deduza a função dos pinos apenas pela codificação do conector.
Alimente o sensor com 18...32 V DC e confirme que a carga da saída 4...20 mA respeita o limite correspondente à tensão utilizada.
Após a instalação, valide a leitura analógica ou a comunicação IO-Link e confira a configuração necessária em relação ao ajuste de fábrica de 0...200 °C.

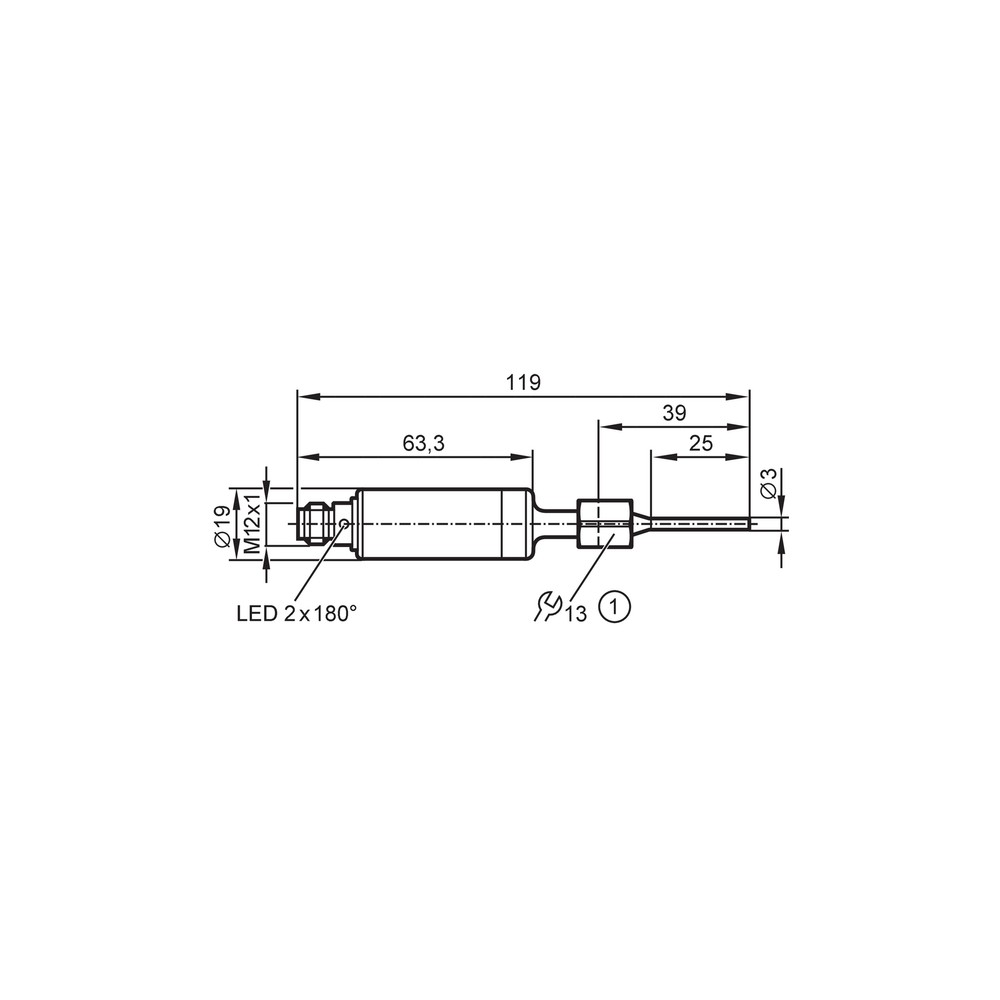

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica fica fixa ou fora do esperado.	Alimentação fora da faixa, ligação incorreta ou carga acima do limite permitido para a tensão aplicada.	Meça a alimentação nos terminais e compare a carga do circuito com os limites de 250 Ω em 18...19 V ou 300 Ω em 19...32 V; confira o esquema de ligação do fabricante.
O valor de temperatura não corresponde ao processo.	Configuração de faixa diferente da necessidade, instalação inadequada ou condição de processo fora da faixa de medição.	Compare a configuração ativa com o ajuste de fábrica de 0...200 °C, verifique a temperatura real contra o intervalo -50...200 °C e confirme o comprimento de instalação.
O mestre não reconhece o dispositivo por IO-Link.	Incompatibilidade de configuração do mestre, revisão, taxa de comunicação ou identificação do dispositivo.	Confira suporte a IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID default 969; valide conexão e alimentação conforme o fabricante.
Há instabilidade ou ausência de sinal após a montagem.	Conexão M12 mal encaixada, atribuição de pinos incorreta ou interferência/condições de instalação inadequadas.	Inspecione o encaixe e a integridade do conector, confirme a pinagem no datasheet e verifique a alimentação e o sinal no ponto de entrada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do TA1612 em português (Datasheet) Desenho em escala do TA1612 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA1612 e para que tipo de processo serve?

É um transmissor de temperatura ifm com elemento Pt 1000, indicado na ficha para monitorar fluidos líquidos e gasosos. Disponibiliza saída analógica e comunicação IO-Link.

Que conexões e sinais preciso prever para instalar esse transmissor?

A conexão de processo é G 1/8 interna e a elétrica é M12 de 4 pinos, codificação A. A ficha especifica alimentação de 18...32 V DC, saída 4...20 mA e IO-Link.

O TA1612 serve para medir temperaturas acima de 200 °C?

Não: o alcance de medição declarado termina em 200 °C. Para processo acima desse limite, selecione um dispositivo com faixa que cubra a temperatura requerida.

Posso usar o TA1612 em um ponto de montagem sem rosca G 1/8 interna?

A conexão de processo declarada é G 1/8 interna. A ficha não confirma compatibilidade direta com outras conexões; qualquer adaptação deve ser validada mecanicamente para o processo.

A saída analógica está sem sinal; o que verifico antes de trocar o sensor?

Confira primeiro a alimentação de 18...32 V DC, a ligação M12 conforme o esquema do fabricante e a carga do circuito. A carga máxima informada é 250 Ω em 18...19 V e 300 Ω em 19...32 V.

O mestre IO-Link não detecta o TA1612; quais parâmetros devo conferir?

Verifique se o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud, além do DeviceID default 969. Confira também alimentação e ligação elétrica antes de substituir o dispositivo.

É melhor escolher este modelo ou um transmissor com outra faixa?

Escolha o TA1612 quando a faixa de -50...200 °C, o elemento Pt 1000 e as interfaces 4...20 mA ou IO-Link atenderem ao sistema. Se a temperatura necessária ficar fora desse intervalo, procure uma versão com faixa adequada.

O produto acompanha cabo M12 ou outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18...32 V DC e respeite os limites de carga da saída analógica. Confirme a pinagem no datasheet do fabricante; a ficha não permite deduzir a atribuição dos pinos apenas pelo tipo de conector.

O ajuste de fábrica cobre toda a faixa de medição?

Não. O ajuste de fábrica informado é 0...200 °C, enquanto o alcance de medição declarado é -50...200 °C; verifique a configuração necessária para a aplicação.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo especificado como 1 x Pt 1000, conforme DIN EN 60751, classe A. (Ref.: Elemento de medição)

IO-Link

Interface de comunicação digital do transmissor, declarada na revisão 1.1 e com transferência COM2. (Ref.: Interface de comunicação)

4...20 mA

Sinal analógico de corrente disponibilizado pela saída do transmissor. (Ref.: Corrente da saída analógica)

G 1/8 interna

Tipo de rosca de processo indicado para a conexão mecânica do sensor. (Ref.: Conexão de processo)

IP67 / IP68 / IP69K

Graus de proteção declarados para o produto; a aplicação deve considerar as condições de montagem e exposição. (Ref.: Grau de proteção)
