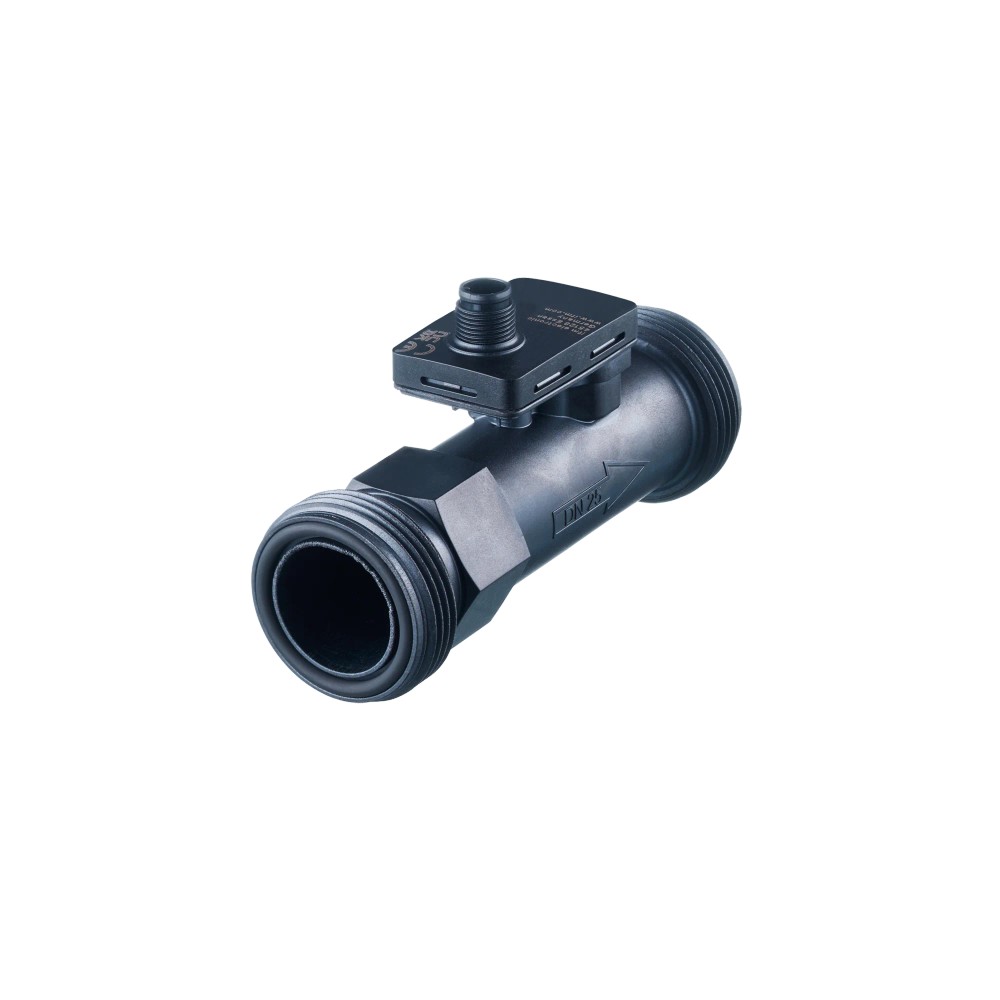

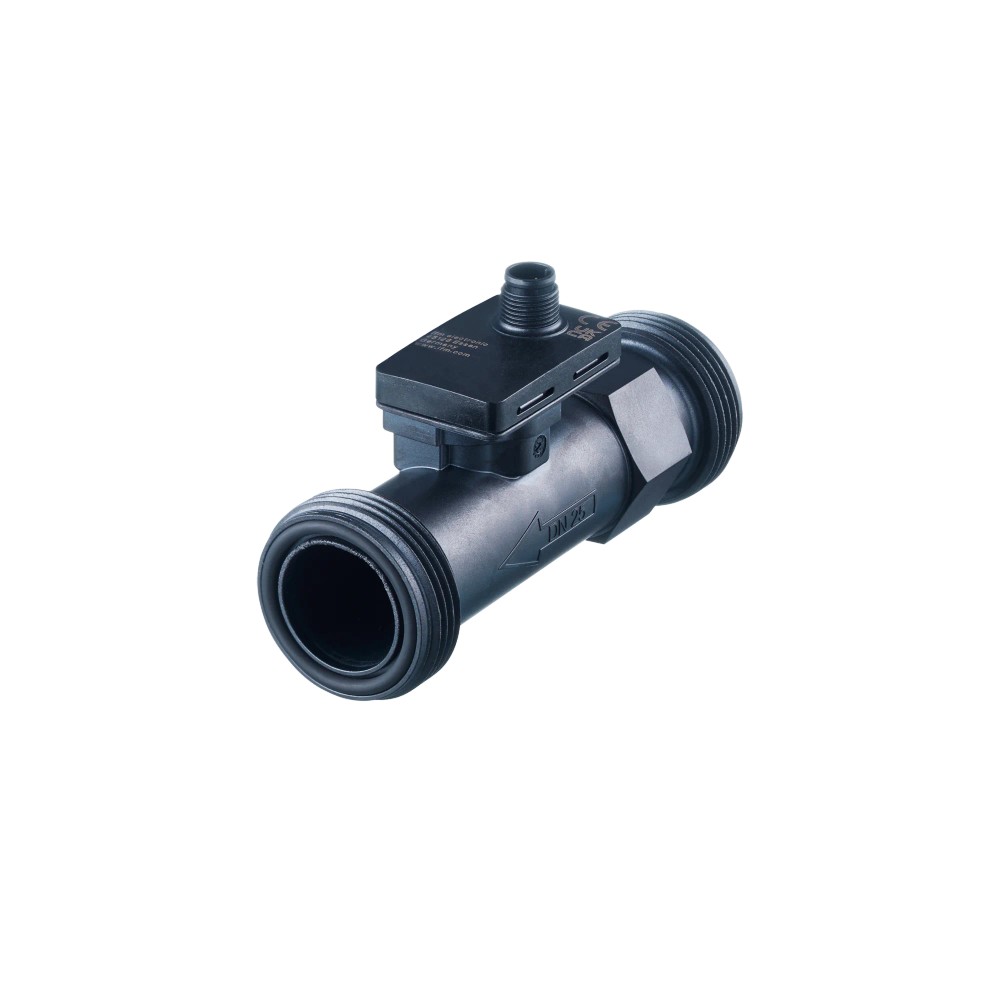

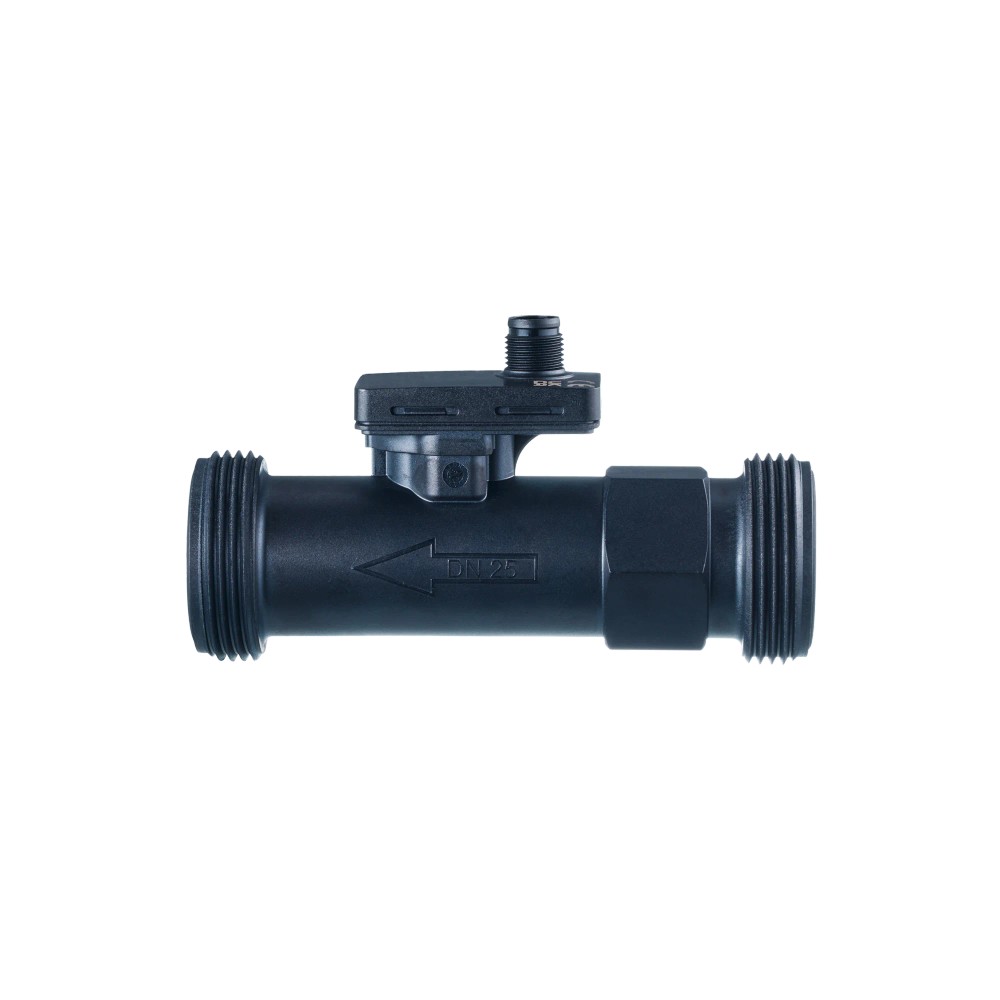

Sensor de Fluxo Vortex ifm SV8051

Pré-visualizar: SV8051 IFM - Sensor de Fluxo Vortex ifm Aplicações Industriais 9-150 l/min, G 1 1/4

SV8051 IFM - Sensor de Fluxo Vortex ifm Aplicações Industriais 9-150 l/min, G 1 1/4

Imagem meramente ilustrativa

R$ 1.324,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV8051
EAN: 4021179349598
NCM do produto: 90261019

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "SV8051 IFM - Sensor de Fluxo Vortex ifm Aplicações Industriais 9-150 l/min, G 1 1/4"

Destaques do Produto

Faixa de Medição

9-150 l/min

Conexão

G 1 1/4

Sinal de Saída

4-20 mA

Temperatura Máxima

125 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Vortex ifm SV8051 - 9-150 l/min, G 1 1/4

O sensor de fluxo Vortex SV8051 da ifm é projetado para o monitoramento preciso de vazão em sistemas industriais. Com tecnologia Vortex, ele permite medir vazões de 9 a 150 l/min em líquidos como água e soluções de glicol. Destaca-se pela robustez com resistência até 16 bar e integração analógica direta via 4-20 mA.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Vortex
Alcance	9-150 l/min
Conexão	G 1 1/4
Temperatura	-15...125 °C
Pressão Máxima	16 bar
Saída	4-20 mA
Proteção	IP 65
Material	PPS / PPSU / FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de refrigeração industrial
Sistemas de água purificada
Monitoramento de misturas água-glicol
Sistemas de refrigeração de máquinas-ferramenta

⚠ Considere outro se precisa de:

Fluidos com alta concentração de partículas abrasivas
Aplicações com pressões acima de 16 bar
Exposição direta a vapores químicos não compatíveis com PPSU/FKM
Instalação em tubulações sem suporte mecânico adequado

APLICAÇÕES E USO

Monitoramento de fluxo em sistemas de refrigeração industrial.
Controle de vazão em circuitos de água purificada e soluções de glicol.
Processos de automação onde é necessário monitorar fluidos não abrasivos.
Integração com CLP via entrada analógica padrão.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Vortex ifm SV8051 - 9-150 l/min, G 1 1/4, verifique estes pontos:

Escolha este modelo se

Necessita de um sensor com saída analógica padrão 4-20 mA para medição de água ou misturas de glicol com até 150 l/min e facilidade de integração.

Considere outra opção se

A aplicação exigir medição de fluidos altamente corrosivos que danificam PPSU, ou se a pressão de operação for superior a 16 bar, exigindo sensores metálicos robustos.

ESPECIFICAÇÕES TÉCNICAS

Medição de Fluxo
Tecnologia	Vortex	Princípio de detecção de fluxo
Alcance de medição	9...150 l/min	Faixa de operação nominal

Condições de Processo
Temperatura do fluido	-15...125 °C	Limite de operação térmica
Resistência à pressão	16 bar	Pressão máxima de serviço

Dados Elétricos
Tensão de operação	8-33 V DC	Alimentação elétrica
Sinal de saída	4-20 mA	Saída analógica
Conexão elétrica	M12, 4 pinos	Interface de conexão

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica Conector M12, codificação A, 4 pinos

Processo G 1 1/4 rosca externa DN25

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de água industrial	✓	Compatível com o princípio Vortex e materiais do sensor.
Fluidos com pressão de 20 bar	✗	Excede o limite de resistência à pressão de 16 bar.
Aplicações de refrigeração com glicol	✓	Materiais em contato são compatíveis com soluções de glicol.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Vortex ifm SV8051 - 9-150 l/min, G 1 1/4

Certifique-se de que a tubulação esteja despressurizada antes da instalação.
Verifique a direção do fluxo indicada na carcaça do sensor.
Utilize o adaptador adequado para a conexão G 1 1/4.
Aplique o torque máximo de 15 Nm durante a montagem mecânica.
Conecte o cabo M12 de 4 pinos observando a codificação A.
Após instalação, realize o teste de prontidão (retardo < 2s) antes de iniciar o processo.

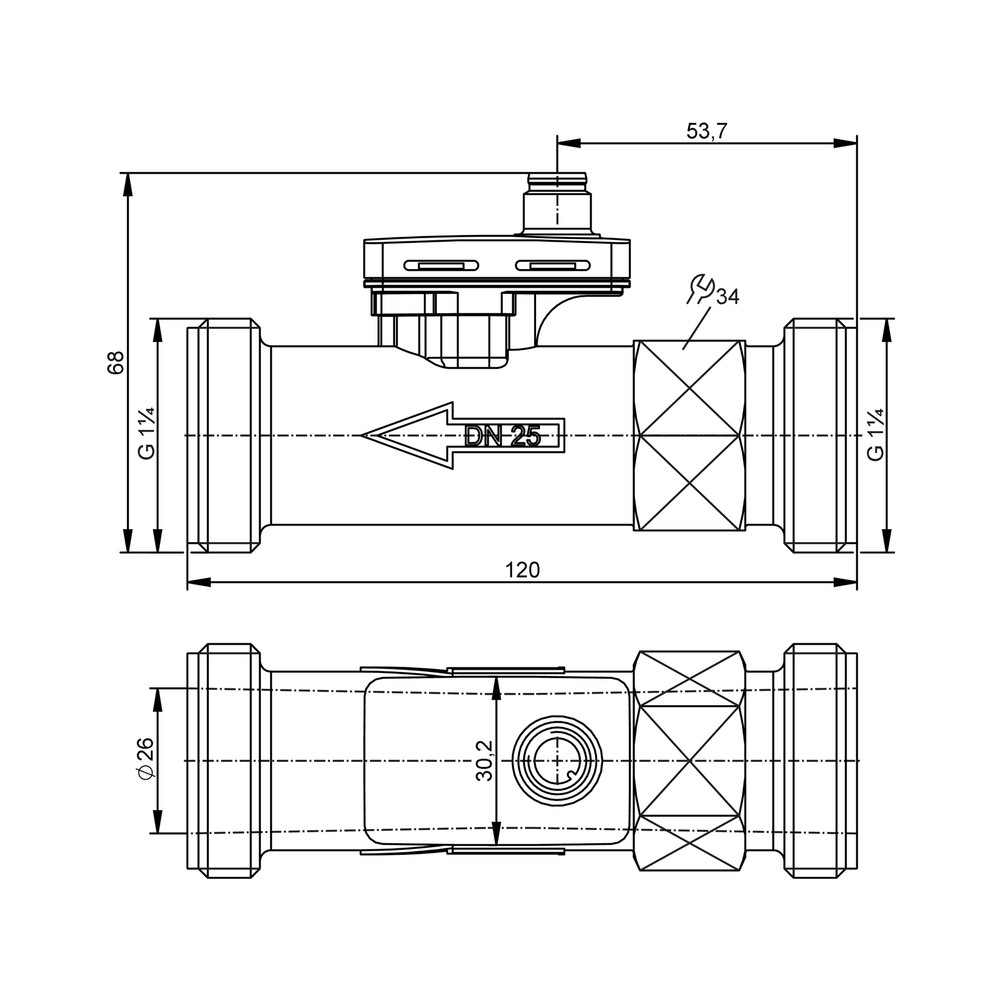

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão imprecisa ou travada	Acúmulo de sedimentos no corpo do sensor	Realizar inspeção visual e limpeza do canal de medição
Ausência de sinal analógico	Falha na conexão elétrica ou cabo rompido	Verificar continuidade do cabo M12 e tensão nos pinos
Flutuação constante do valor de vazão	Bolhas de ar na tubulação	Purgar o ar do sistema de tubulação
Dano mecânico ou vazamento no invólucro	Pressão excedendo o limite de 16 bar	Monitorar pressão de trabalho do sistema vs limite

DOCUMENTAÇÃO TÉCNICA

Datasheet SV8051 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo Vortex ifm SV8051?

O sensor de fluxo SV8051 é um dispositivo baseado no princípio Vortex, projetado para medir vazão em aplicações industriais, compatível com água, soluções de glicol e refrigerantes lubrificantes.

O que acompanha o produto na embalagem?

Ele acompanha o sensor integrado, conexão elétrica via conector M12 e características construtivas para montagem em tubulação DN25.

Este sensor pode ser usado em qualquer tipo de fluido?

O SV8051 não deve ser utilizado em aplicações que envolvam fluidos corrosivos não compatíveis com os materiais em contato (PPSU, PPS, FKM) ou fora da faixa de temperatura de -15 a 125 °C.

O sensor SV8051 é adequado para medir gases?

Não, este modelo não é indicado para medição de vazão de gases, sendo projetado especificamente para líquidos condutivos e não condutivos industriais.

Por que a leitura do sensor parece oscilar?

Se a saída analógica estiver instável, verifique primeiro a integridade dos contatos M12 e se a tensão de alimentação está dentro da faixa de 8-33 V DC.

Como diagnosticar falhas na leitura de vazão?

Sintomas de erro de medição podem indicar acúmulo de sedimentos ou bolhas de ar na tubulação; verifique a limpeza do canal de fluxo conforme o manual.

Devo escolher este sensor Vortex ou um modelo magnético?

A escolha entre este sensor e um medidor magnético-indutivo depende da precisão necessária e da natureza do fluido; o Vortex é ideal para aplicações de custo-benefício em água e misturas de glicol.

Este modelo é mais simples de integrar que versões digitais?

O SV8051 possui saídas analógicas padrão, sendo mais indicado para integração direta em PLCs que utilizam sinais 4-20 mA comparado a sensores com comunicação digital complexa.

Quais cuidados são necessários na instalação?

A instalação deve garantir o alinhamento correto com a tubulação G 1 1/4 e o aperto do torque especificado de 15 Nm para evitar danos à carcaça.

Como verificar a garantia e procedência deste sensor?

A ifm garante a procedência técnica através da conformidade com as normas EN IEC 61326-1:2021 e demais certificações listadas no datasheet, com faturamento direto pela fabricante.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição que utiliza a frequência de desprendimento de vórtices atrás de um corpo obstáculo para calcular a velocidade do fluido. (Ref.: Princípio de medida)

MEW

Valor Final da Faixa de Medição (Messende Wert), utilizado para calcular o erro relativo. (Ref.: Precisão fluxo)

Pt 1000

Sensor de temperatura de resistência de platina padrão industrial com 1000 ohms a 0°C. (Ref.: Elemento de medição)

IP 65

Grau de proteção contra entrada de poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)

G 1 1/4

Padrão de rosca cilíndrica para tubos (BSP), utilizado para a conexão mecânica ao processo. (Ref.: Conexão)
