Sensor de Vazão Vortex IFM SV7204

Pré-visualizar: SV7204 IFM - Sensor de Vazão Vortex IFM Medição de Fluxo e Temperatura 5-100 l/min, G 3/4, Display

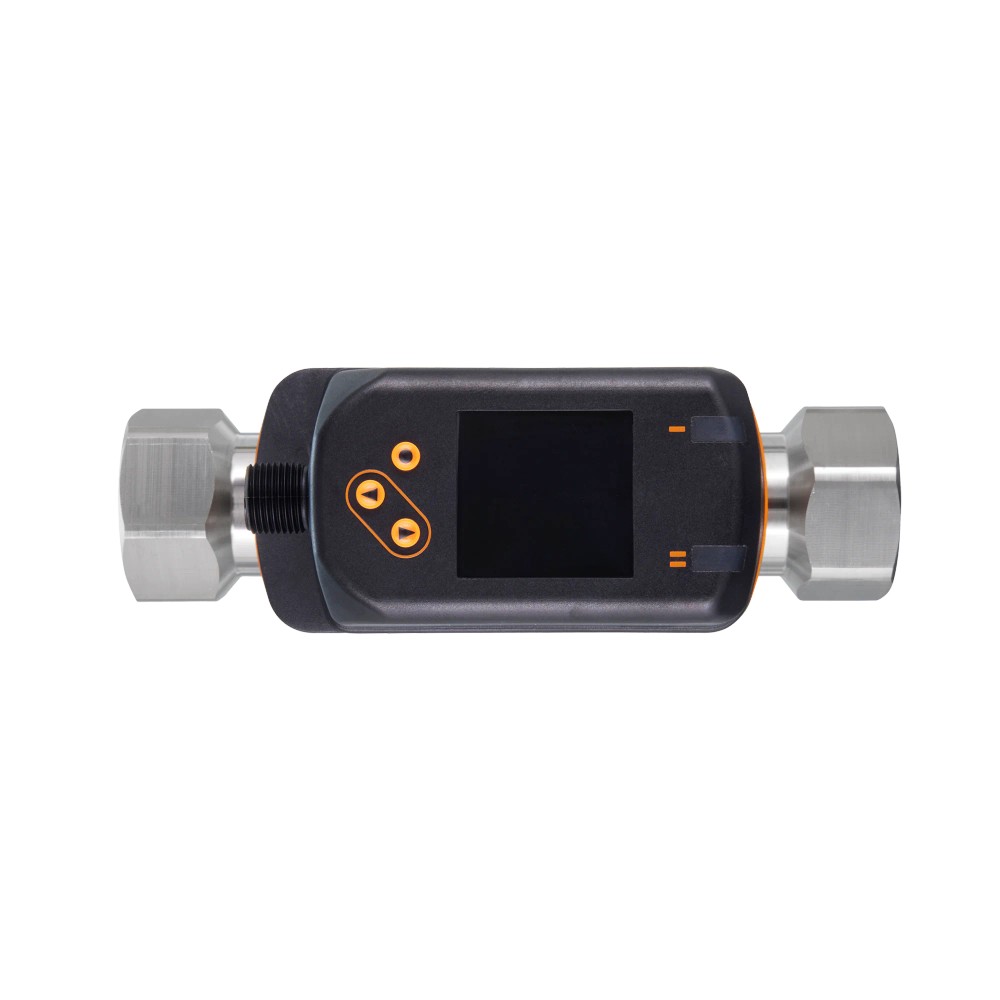

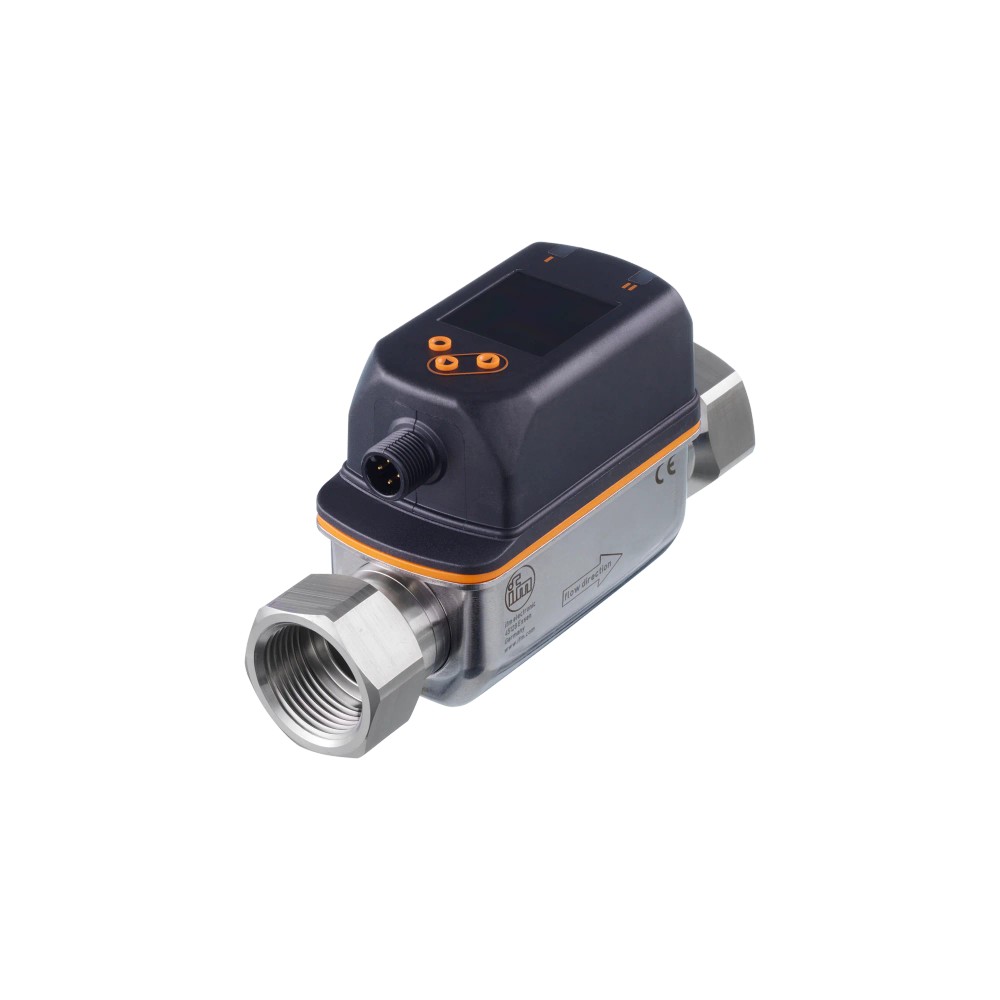

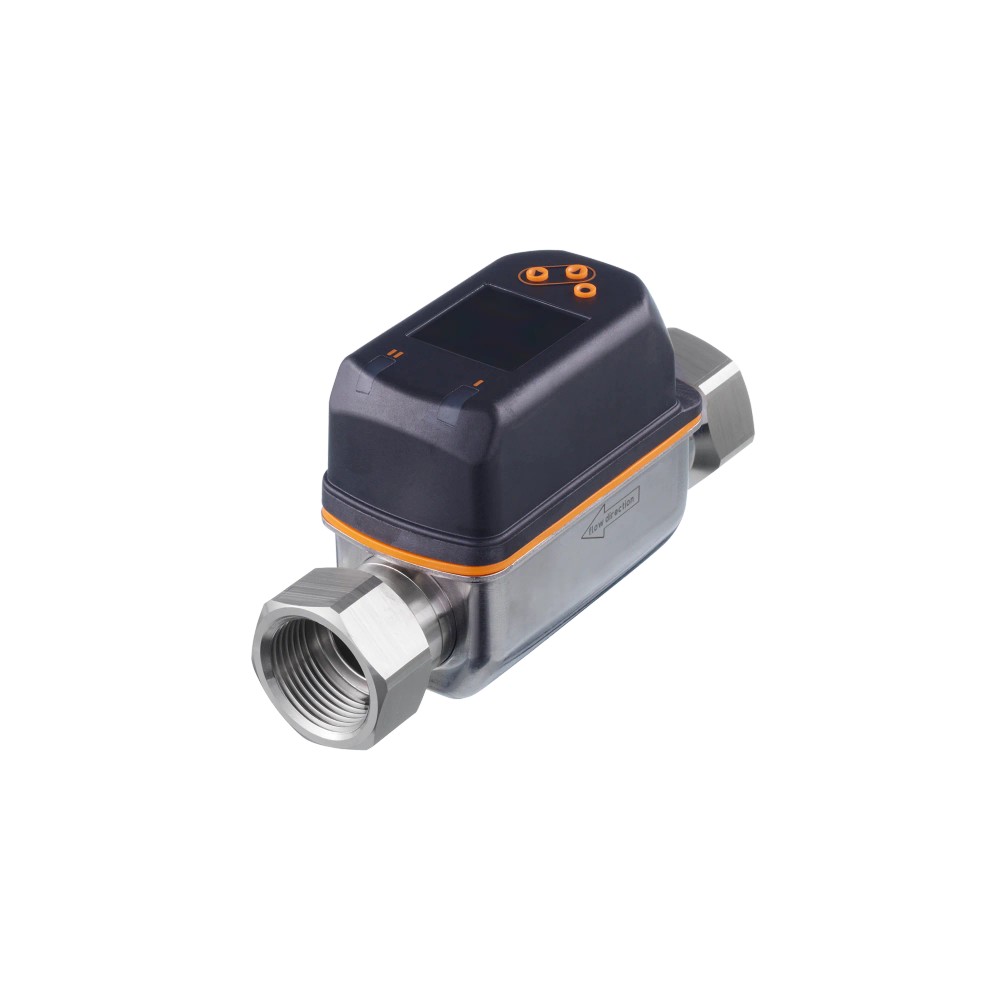

SV7204 IFM - Sensor de Vazão Vortex IFM Medição de Fluxo e Temperatura 5-100 l/min, G 3/4, Display

Imagem meramente ilustrativa

R$ 4.634,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV7204
EAN: 4021179292856
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 5–100...mais

Fechar menu

Saiba mais sobre: "SV7204 IFM - Sensor de Vazão Vortex IFM Medição de Fluxo e Temperatura 5-100 l/min, G 3/4, Display"

Destaques do Produto

Faixa de vazão

5–100 l/min

Fluido indicado

Água, soluções de glicol ou refrigerantes lubrificantes

Conexão de processo

G 3/4, rosca interna DN20

Sinal analógico

2 saídas de 4–20 mA

Alimentação

18–30 V DC

Temperatura do fluido

-10–90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SV7204 IFM – Sensor de vazão Vortex para medição de fluxo e temperatura, 5–100 l/min, conexão G 3/4, com display

O IFM SV7204 é um sensor de vazão Vortex com display, destinado à medição de fluxo e temperatura em água, soluções de glicol e refrigerantes lubrificantes. Mede vazões de 5 a 100 l/min e suporta temperatura do fluido de -10 a 90 °C. Possui duas saídas analógicas de 4–20 mA e conexão de processo G 3/4 com rosca interna DN20.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Vortex
Faixa de vazão	5–100 l/min (0,3–6 m³/h)
Temperatura do fluido	-10–90 °C
Pressão máxima indicada	12 bar (1,2 MPa)
Conexão de processo	G 3/4, rosca interna DN20
Saídas analógicas	2 × 4–20 mA
Alimentação	18–30 V DC
Display	Colorido, 1,44″, 128 × 128 pixels; 2 LEDs amarelos
Grau de proteção	IP65; IP67
Dimensões e massa	135 × 45 × 72 mm; 483,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos industriais de água, soluções de glicol e refrigerantes lubrificantes, dentro das faixas de vazão e temperatura especificadas.
Instalações que tenham conexão de processo compatível com G 3/4 de rosca interna DN20 e alimentação de 18–30 V DC.
Sistemas de controle que possam receber duas saídas analógicas de 4–20 mA.

⚠ Considere outro se precisa de:

Aplicações com vazão fora de 5–100 l/min, temperatura do fluido fora de -10–90 °C ou pressão acima de 12 bar.
Instalações cuja conexão de processo não corresponda à rosca interna G 3/4 DN20, sem adaptação mecânica validada.
Sistemas que exijam um protocolo de comunicação digital: a ficha informa saídas analógicas, não especifica protocolo digital.

APLICAÇÕES E USO

Aplicação documentada: medição de fluxo e temperatura em circuitos com água, soluções de glicol ou refrigerantes lubrificantes, desde que vazão, temperatura e pressão permaneçam dentro dos limites especificados.
Possibilidade de uso em monitoramento de circuitos industriais com leitura analógica, quando o sistema de controle aceitar sinal de 4–20 mA e alimentação de 18–30 V DC; a integração deve ser validada conforme a instalação.
Não extrapole o uso para fluidos não listados ou condições fora das faixas especificadas sem confirmação do fabricante.

COMO ESCOLHER

Antes de comprar o SV7204 IFM – Sensor de vazão Vortex para medição de fluxo e temperatura, 5–100 l/min, conexão G 3/4, com display, verifique estes pontos:

Escolha o SV7204 quando

A aplicação envolver um dos fluidos indicados, operar dentro de 5–100 l/min e -10–90 °C, e permitir conexão G 3/4 rosca interna DN20, alimentação de 18–30 V DC e leitura por duas saídas analógicas de 4–20 mA.

Avalie outra configuração quando

A vazão, a temperatura ou a pressão excederem os limites informados, ou quando a conexão mecânica ou a interface elétrica requerida não corresponder às especificações do SV7204. Confirme no datasheet do fabricante os requisitos da instalação antes de selecionar outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SV7204	Referência do produto IFM.
Tipo de produto	Sensor de vazão Vortex com display; sensor de fluxo com sinal analógico	Descrição do produto na ficha.
Princípio de medição	Vortex	Tecnologia de medição informada pelo fabricante.
Substâncias aplicáveis	Água; soluções de glicol; refrigerantes lubrificantes	Fluidos listados na ficha do produto.

Faixa de medição
Alcance de medição de vazão	5–100 l/min; 0,3–6 m³/h	Faixa de medição especificada.
Temperatura do fluido	-10–90 °C	Limites de temperatura do fluido informados.
Resistência à pressão	12 bar; 1,2 MPa	Limite de pressão indicado na ficha.

Precisão e desvios
Precisão de fluxo	±2 % MEW (água)	Precisão indicada com água como referência.
Repetibilidade	±0,5 % MEW	Valor de repetibilidade informado.
Precisão de temperatura	±1 K	Precisão de temperatura indicada.

Dados elétricos
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Consumo de corrente	<30 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classe informada pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor de isolamento indicado na ficha.
Carga máxima	500 Ω	Carga máxima especificada para a saída.

Saídas e conexão elétrica
Quantidade de saídas analógicas	2	Número de saídas analógicas informado.
Corrente da saída analógica	4–20 mA	Sinal analógico indicado pelo fabricante.
Conexão elétrica	1 × M12; codificação A; 4 contatos dourados	Tipo de conector e contatos especificados.

Conexão de processo e montagem
Conexão de processo	G 3/4, rosca interna DN20	Interface mecânica com a instalação.
Torque de aperto máximo	30 Nm	Limite de torque informado para o aperto.
Dimensões	135 × 45 × 72 mm	Dimensões externas informadas.
Peso	483,5 g	Massa indicada nos dados do produto.

Condições ambientais e proteção
Temperatura ambiente	0–60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-20–80 °C	Faixa de armazenamento especificada.
Grau de proteção	IP65; IP67	Graus de proteção declarados na ficha.
Certificações e conformidade	EMC DIN EN 61000-6-2; DIN EN 61000-6-3; homologação CPA 001VO; certificado UL I002	Referências de conformidade listadas nos dados do produto.

Materiais
Materiais do corpo e componentes	1.4404 (aço inoxidável/316L); PC; PBT+PC-GF30; PPS; TPE-U	Materiais informados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); ETFE; PA 6T; PPS; FKM	Materiais declarados como molhados pelo fluido.

Display e elementos de operação
Display	Colorido, 1,44″, 128 × 128 pixels	Características do display especificadas.
Indicadores LED	2 LEDs amarelos	Elementos indicadores informados na ficha.

Vida útil declarada
MTTF	342 anos	Valor declarado nos dados do produto; não representa garantia ou vida útil garantida em qualquer condição de uso.

COMPATIBILIDADE

Comunicação

• Duas saídas analógicas de 4–20 mA; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector elétrico M12, codificação A, 4 contatos dourados. Alimentação de 18–30 V DC; duas saídas analógicas de 4–20 mA. Verifique pinagem e ligação no datasheet antes da instalação.

Processo Conexão de processo G 3/4, rosca interna DN20.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com água, glicol ou refrigerante lubrificante dentro dos limites especificados	✓	Essas substâncias são listadas como aplicáveis na ficha do produto.
Sistema de controle com entrada compatível com sinal analógico de 4–20 mA e alimentação de 18–30 V DC	✓	O produto especifica duas saídas analógicas de 4–20 mA e alimentação de 18–30 V DC.
Tubulação com conexão de processo G 3/4 rosca interna DN20 correspondente	✓	Essa é a conexão de processo indicada para o SV7204.
Aplicação com vazão abaixo de 5 l/min ou acima de 100 l/min	✗	A condição está fora do alcance de medição informado.
Aplicação com fluido abaixo de -10 °C ou acima de 90 °C, ou pressão superior a 12 bar	✗	A condição excede os limites de temperatura do fluido ou de pressão informados.
Sistema que exige protocolo digital especificado	✗	A ficha informa saídas analógicas e não identifica protocolo digital.

INSTALAÇÃO

Como instalar o SV7204 IFM – Sensor de vazão Vortex para medição de fluxo e temperatura, 5–100 l/min, conexão G 3/4, com display

Confirme que fluido, vazão, temperatura e pressão da aplicação estão dentro dos limites especificados para o SV7204.
Verifique se a tubulação oferece conexão G 3/4 de rosca interna DN20 compatível com a conexão de processo do sensor.
Instale o sensor conforme a orientação e as instruções de montagem do fabricante no datasheet; não deduza orientação de montagem a partir destas informações resumidas.
Aperte a conexão sem exceder o torque máximo informado de 30 Nm.
Conecte o M12 codificado A e faça a ligação elétrica conforme o esquema de pinos do datasheet; respeite a alimentação de 18–30 V DC e as saídas analógicas de 4–20 mA.
Após energizar, confira a leitura de vazão e temperatura no display e valide os sinais analógicos no sistema de controle.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem indicação no display ou sem sinal analógico	Alimentação ausente ou fora da faixa de operação, ou ligação elétrica incorreta.	Meça a alimentação no conector e confirme 18–30 V DC; confira a ligação M12 usando o esquema do datasheet.
Leitura de vazão fora do esperado	Vazão real fora da faixa de medição ou condição do fluido diferente da aplicação prevista.	Compare a vazão do processo com a faixa de 5–100 l/min e confirme se o fluido está entre os listados pelo fabricante.
Sinal analógico não é interpretado corretamente pelo controlador	Entrada do controlador incompatível com saída de corrente de 4–20 mA ou ligação incorreta.	Confirme o tipo de entrada do controlador, verifique a configuração para 4–20 mA e inspecione a ligação conforme o datasheet.
Vazamento na conexão do processo	Conexão mecânica inadequada ou aperto além do especificado.	Confira a compatibilidade da rosca G 3/4 interna DN20, inspecione a montagem e verifique se o torque não excedeu 30 Nm.

DOCUMENTAÇÃO TÉCNICA

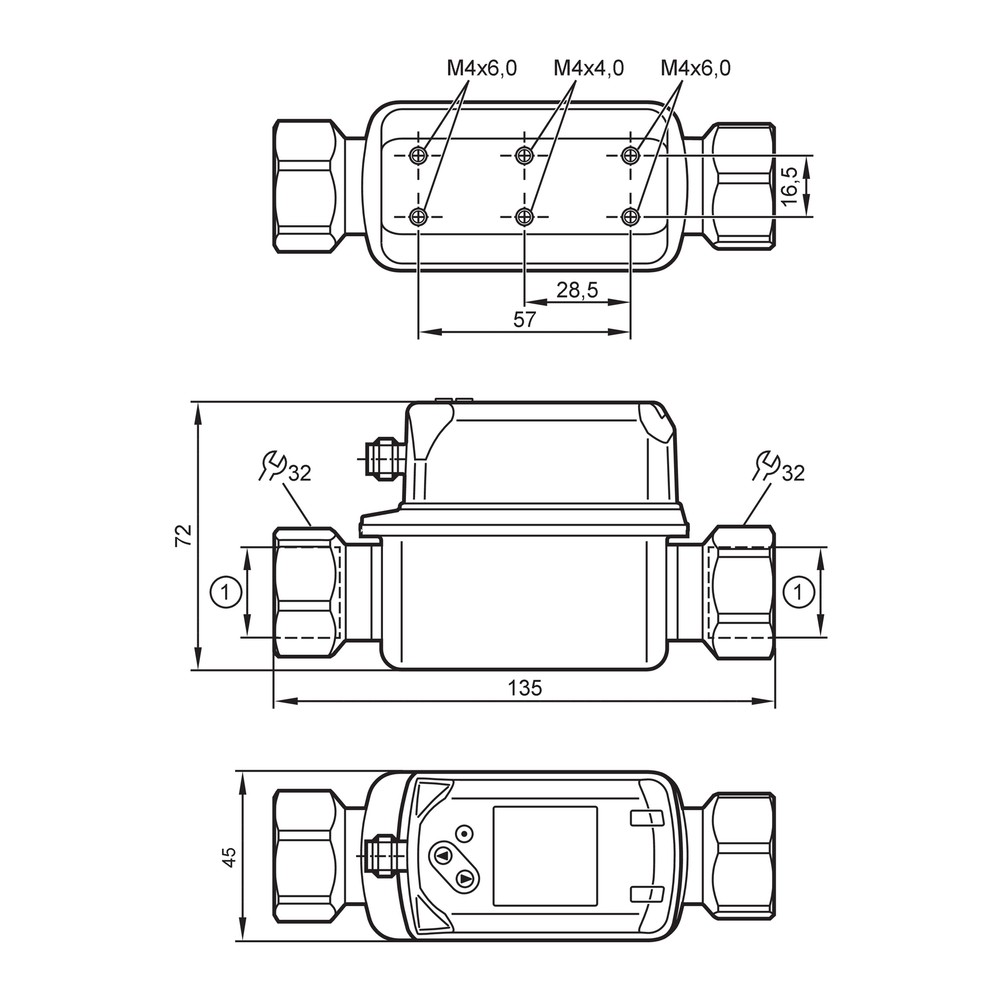

Datasheet SV7204 em português (Datasheet) Desenho em escala SV7204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SV7204 e o que ele mede?

É um sensor de vazão Vortex com display para medição de fluxo e temperatura. A ficha indica uso com água, soluções de glicol e refrigerantes lubrificantes.

Que conexão de processo e conector elétrico ele utiliza?

A conexão de processo é G 3/4 com rosca interna DN20. A conexão elétrica é M12 codificada A, com 4 contatos.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Posso usar o SV7204 com qualquer fluido?

Não há indicação de compatibilidade universal: a ficha lista água, soluções de glicol e refrigerantes lubrificantes. Para outro fluido, confirme a compatibilidade com o fabricante.

Ele serve para medir vazões abaixo de 5 l/min ou acima de 100 l/min?

Não, essas condições ficam fora da faixa de medição indicada, que é de 5–100 l/min. Se o processo opera fora dessa faixa, selecione uma configuração com alcance adequado.

O sensor está ligado, mas o display não acende; o que verifico antes de substituí-lo?

Verifique primeiro se a alimentação está entre 18 e 30 V DC e se o conector M12 está ligado corretamente. Consulte o esquema elétrico do datasheet para conferir as conexões.

A vazão aparece incorreta no controlador; qual é a primeira verificação?

Confirme se a entrada do controlador aceita sinal de corrente de 4–20 mA e se a configuração e a ligação correspondem à saída do sensor. Em seguida, compare a vazão do processo com a faixa especificada.

Como escolher entre o SV7204 e um sensor de outra tecnologia?

Escolha o SV7204 quando a aplicação atender às condições de fluido e às faixas de medição especificadas e utilizar as saídas analógicas disponíveis. Se precisar de outro princípio de medição ou interface, compare os requisitos com o datasheet da alternativa.

Que cuidados devo tomar na instalação mecânica?

Confirme a rosca de processo G 3/4 interna DN20 e não exceda o torque máximo de 30 Nm. Siga as instruções de montagem e orientação do datasheet do fabricante.

O SV7204 oferece comunicação digital com CLP?

A ficha informa duas saídas analógicas de 4–20 mA, mas não especifica protocolo digital. Verifique se o CLP possui entradas compatíveis com esse sinal.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de vazão indicado para o SV7204.

MEW

Abreviação usada na ficha para expressar os valores de precisão e repetibilidade em relação ao valor final da faixa de medição.

Sinal analógico 4–20 mA

Sinal de corrente usado para transmitir uma variável medida a uma entrada compatível do sistema de controle.

DN20

Designação nominal de diâmetro associada à conexão de processo informada para o sensor.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos externos, conforme a condição aplicável.
