Sensor de Vazão Vortex IFM SV7200 com Display

Pré-visualizar: SV7200 IFM - Sensor de Vazão Vortex Monitoramento de Fluidos Display 1.44 pol IO-Link

SV7200 IFM - Sensor de Vazão Vortex Monitoramento de Fluidos Display 1.44 pol IO-Link

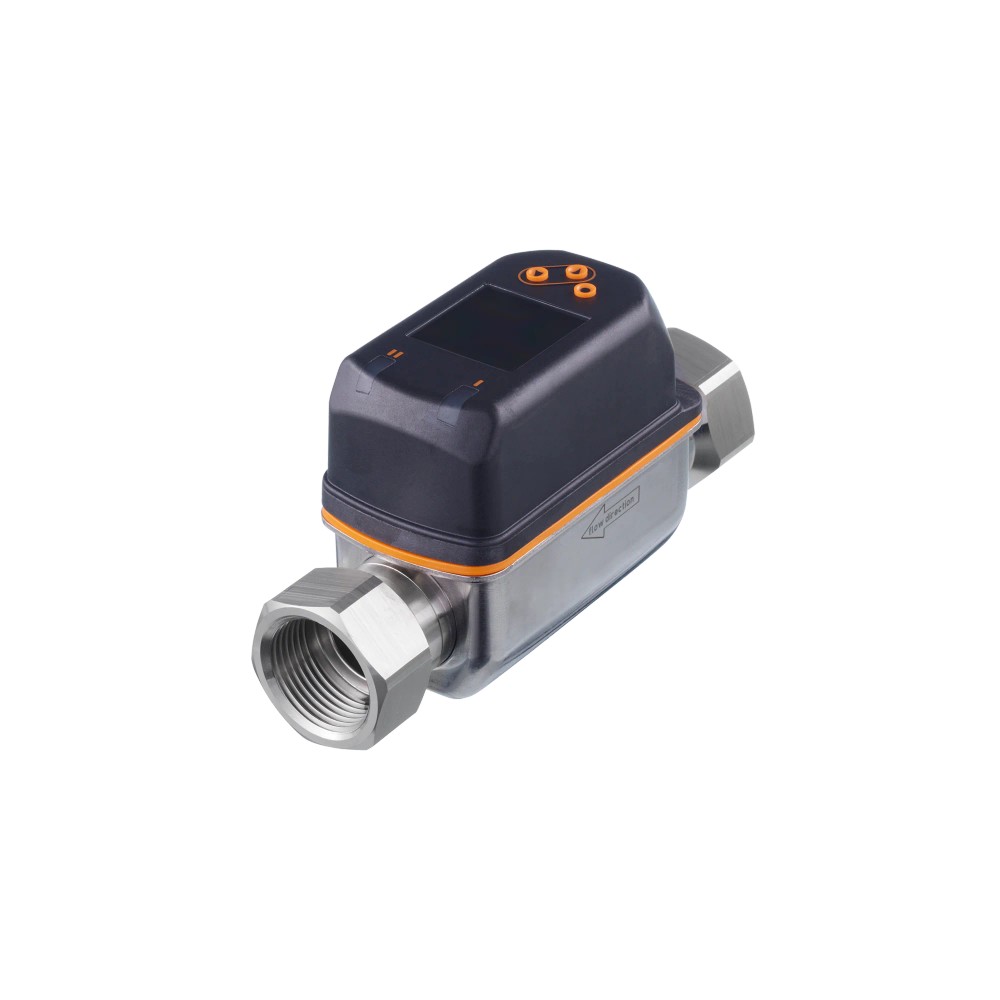

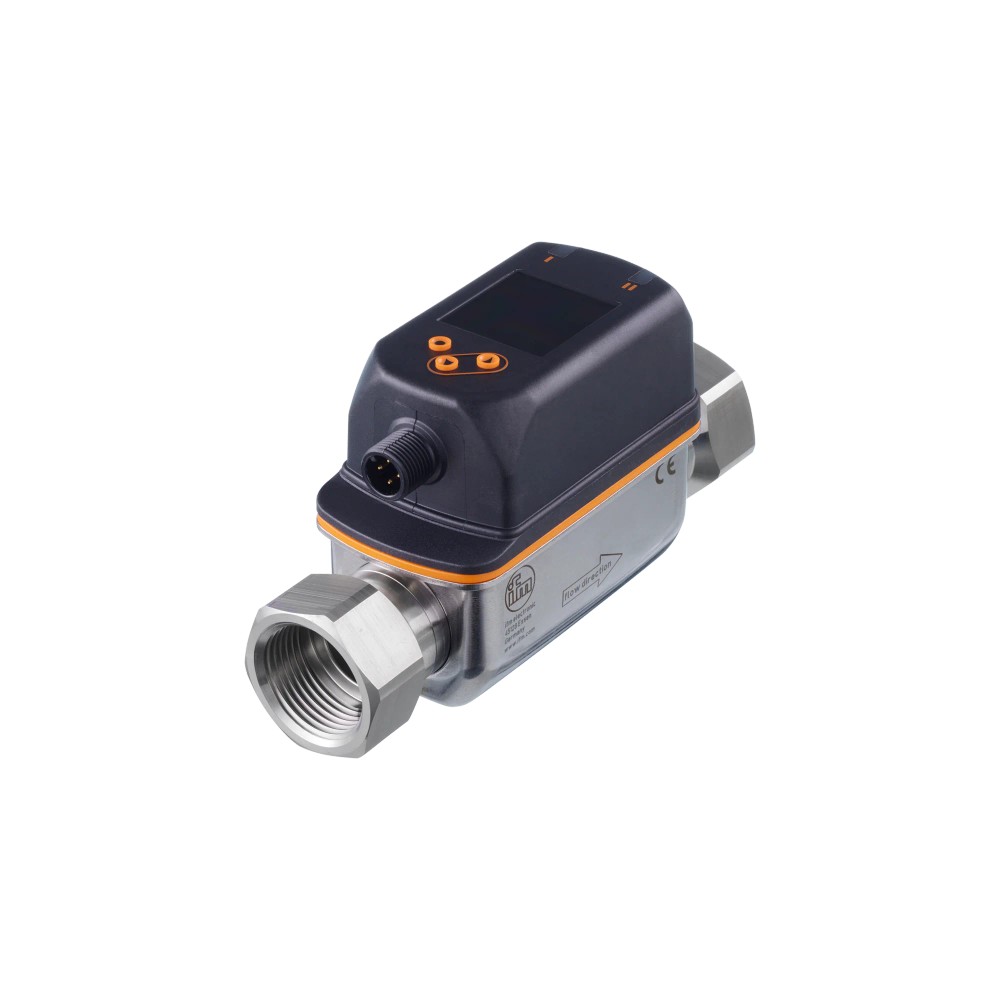

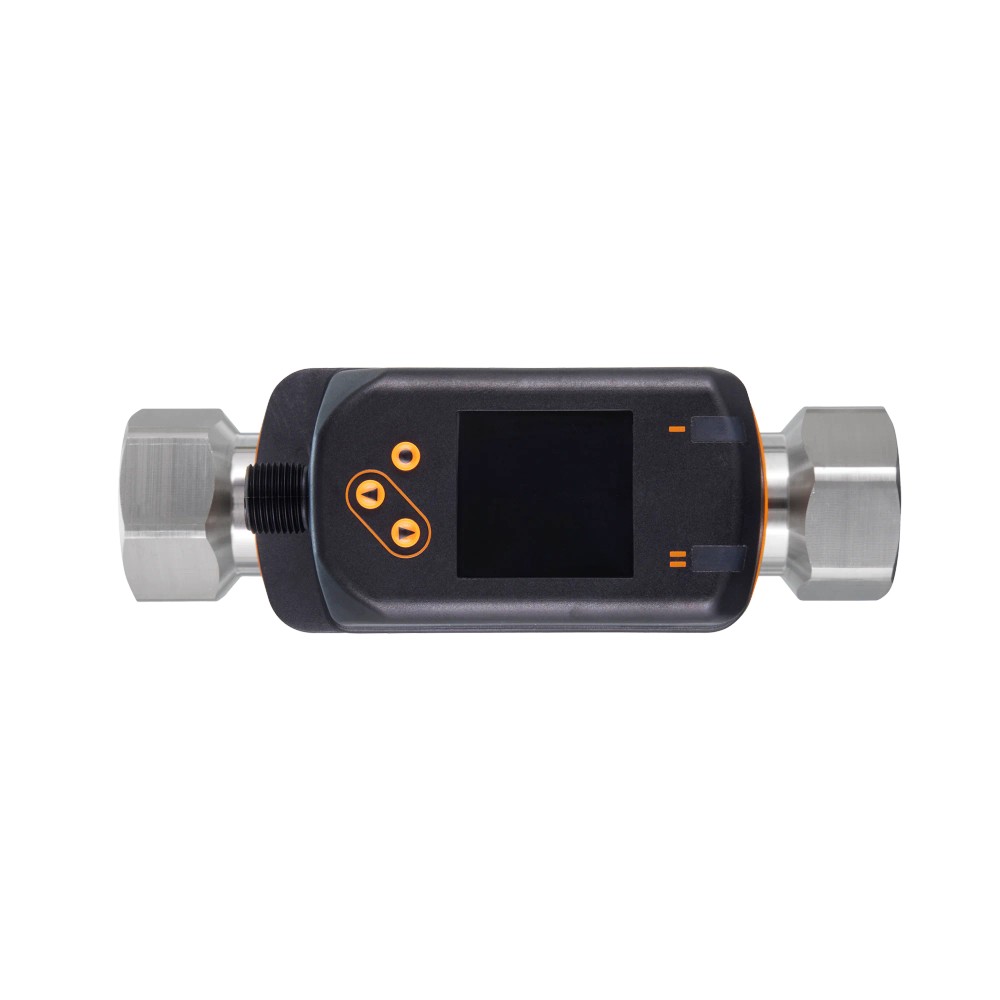

Imagem meramente ilustrativa

R$ 4.602,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV7200
EAN: 4021179289474
NCM do produto: 90261019

Destaques do Produto Vazão medida 5...100...mais

Fechar menu

Saiba mais sobre: "SV7200 IFM - Sensor de Vazão Vortex Monitoramento de Fluidos Display 1.44 pol IO-Link"

Destaques do Produto

Vazão medida

5...100 l/min

Fluido

Água, solução de glicol ou refrigerante lubrificante

Conexão de processo

G 3/4 rosca interna DN20

Sinais necessários

PNP/NPN, comutação, frequência e/ou IO-Link

Condições do fluido

-10...90 °C; até 12 bar

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão Vortex IFM SV7200 com display e IO-Link

O IFM SV7200 é um sensor de vazão Vortex para monitorar fluidos em aplicações industriais. Mede vazões de 5 a 100 l/min e oferece display colorido de 1,44 pol. para leitura local. Disponibiliza saídas PNP/NPN, sinal de comutação, sinal de frequência e comunicação IO-Link. É especificado para água, soluções de glicol e refrigerantes lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Vortex
Faixa de medição	5...100 l/min (0,3...6 m³/h)
Fluidos indicados	Água, soluções de glicol e refrigerantes lubrificantes
Conexão de processo	G 3/4, rosca interna DN20
Temperatura do fluido	-10...90 °C
Resistência à pressão	12 bar (1,2 MPa)
Sinais e comunicação	PNP/NPN; sinal de comutação; sinal de frequência; IO-Link 1.1
Display	Colorido, 1,44 pol., 128 × 128 pixels; 2 LEDs amarelos
Alimentação	18...30 V DC
Conexão elétrica e proteção	M12, codificação A, 4 contatos; IP 65 / IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em circuitos industriais que utilizem água, soluções de glicol ou refrigerantes lubrificantes compatíveis com os materiais em contato com o fluido.
Aplicações cuja vazão esteja entre 5 e 100 l/min, temperatura do fluido entre -10 e 90 °C e pressão de até 12 bar.
Instalações com conexão de processo G 3/4 rosca interna DN20 e alimentação elétrica de 18...30 V DC.
Sistemas que utilizem saída PNP/NPN, sinal de comutação ou frequência, ou comunicação IO-Link 1.1.

⚠ Considere outro se precisa de:

Não selecionar para vazões abaixo de 5 l/min ou acima de 100 l/min, pois estão fora da faixa de medição especificada.
Não aplicar com temperatura do fluido inferior a -10 °C ou superior a 90 °C, nem pressão acima de 12 bar.
Não presumir compatibilidade com fluidos diferentes de água, soluções de glicol e refrigerantes lubrificantes sem validação dos materiais e do fabricante.
Não conectar diretamente a processo com geometria diferente de G 3/4 rosca interna DN20 sem adaptador ou validação mecânica apropriada.

APLICAÇÕES E USO

Uso informado pelo fabricante: monitoramento de vazão em aplicações industriais com água, soluções de glicol e refrigerantes lubrificantes.
Possibilidade de uso: integração em circuitos de fluidos industriais com vazão de 5...100 l/min, desde que o fluido, a conexão, a temperatura e a pressão atendam às especificações. A adequação de uma aplicação específica deve ser confirmada com os dados do processo.
Limitação: a ficha não confirma compatibilidade com fluidos fora das categorias listadas; verificar compatibilidade química dos materiais em contato com o fluido junto ao fabricante.
Limitação: respeitar temperatura do fluido de -10...90 °C, pressão de até 12 bar e temperatura ambiente de 0...60 °C.

COMO ESCOLHER

Antes de comprar o Sensor de vazão Vortex IFM SV7200 com display e IO-Link, verifique estes pontos:

Escolha o SV7200 quando

A aplicação exigir medição Vortex de 5...100 l/min, conexão G 3/4 rosca interna DN20, fluido dentro das categorias especificadas e operação dentro dos limites de temperatura e pressão informados.

Verifique a interface antes da compra

Confirme que a alimentação está entre 18...30 V DC e que a entrada do sistema aceita PNP/NPN, sinal de comutação, sinal de frequência ou IO-Link 1.1, conforme a configuração necessária.

Procure outra especificação quando

A vazão, a temperatura, a pressão, o tipo de fluido ou a conexão de processo necessários estiverem fora dos limites publicados para este modelo. Consulte o fabricante para selecionar um sensor compatível com esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Fabricante	ifm electronic / IFM	Marca informada para o produto.
Modelo e código	SV7200	Código do produto e part number.
GTIN	4021179289474	Identificador comercial informado na ficha.
Tipo	Sensor de vazão Vortex com display	Tipo de produto declarado.
Princípio de medição	Vortex	Tecnologia de medição declarada.

Aplicação e fluido
Fluidos especificados	Água; soluções de glicol; refrigerantes lubrificantes	Categorias de fluidos indicadas na ficha; validar a composição específica do fluido.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); ETFE; PA 6T; PPS; FKM	Materiais declarados para as partes em contato com o fluido; considerar compatibilidade química da aplicação.

Faixa de medição e processo
Faixa de medição	5...100 l/min (0,3...6 m³/h)	Intervalo de vazão informado para medição.
Temperatura do fluido	-10...90 °C	Limites de temperatura do fluido especificados.
Resistência à pressão	12 bar (1,2 MPa)	Limite de pressão indicado para o produto.
Conexão de processo	G 3/4, rosca interna DN20	Interface mecânica especificada para o processo.
Torque máximo de aperto	30 Nm	Limite de torque informado para o aperto.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo indicado, medido à tensão de ensaio informada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.

Saídas e comunicação
Função elétrica	PNP/NPN	Tipo de saída informado.
Sinais de saída	Sinal de comutação; sinal de frequência; IO-Link (configuráveis)	Tipos de saída indicados; configuração conforme aplicação.
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
Interface de comunicação	IO-Link	Interface de comunicação do produto.
Revisão IO-Link	1.1	Revisão informada.

Conexão elétrica
Conector	1 × M12; codificação A; 4 contatos, dourados	Conexão elétrica e características dos contatos informadas.
Característica dos contatos	Contatos banhados a ouro	Característica especial declarada.

Display e elementos de operação
Display	Colorido, 1,44 pol., 128 × 128 pixels	Características do display informadas.
Indicadores	2 LEDs amarelos	Elementos indicadores declarados.

Condições ambientais e proteção
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; condições de instalação e ensaio devem ser consultadas na documentação do fabricante.
Retardo de prontidão	< 3 s	Tempo informado até a prontidão.

Dados mecânicos e materiais
Dimensões	135 × 45 × 72 mm	Dimensões externas informadas.
Peso	484,5 g	Peso informado no conjunto de atributos do produto.
Formato do invólucro	Retangular	Formato declarado.
Materiais do invólucro	1.4404 (aço inoxidável / 316L); PC; PBT+PC-GF30; PPS; TPE-U	Materiais de construção informados para o produto.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• Sinal de comutação

• Sinal de frequência

• Saídas PNP/NPN

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18...30 V DC. O sensor fornece sinais PNP/NPN, de comutação e de frequência, além de IO-Link; verifique a atribuição de pinos e a configuração no datasheet antes da ligação.

Processo G 3/4, rosca interna DN20. Compatibilidade mecânica indicada para essa conexão; outras roscas ou diâmetros requerem validação e, quando aplicável, adaptação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com água, solução de glicol ou refrigerante lubrificante, vazão de 5...100 l/min, temperatura de -10...90 °C e pressão de até 12 bar.	✓	Esses fluidos e limites constam nas especificações do produto; confirme também a compatibilidade química específica da composição do fluido.
Sistema com alimentação de 18...30 V DC e entrada compatível com PNP/NPN, sinal de comutação, sinal de frequência ou IO-Link 1.1.	✓	As opções de alimentação e sinais estão informadas para o SV7200; a integração depende da configuração e da atribuição de pinos.
Tubulação com conexão G 3/4 rosca interna DN20.	✓	Corresponde à conexão de processo especificada para o sensor.
Vazão de processo inferior a 5 l/min ou superior a 100 l/min.	✗	A condição fica fora da faixa de medição especificada de 5...100 l/min.
Processo acima de 12 bar ou com temperatura do fluido fora de -10...90 °C.	✗	A pressão e/ou a temperatura excedem os limites especificados.
Fluido diferente de água, solução de glicol ou refrigerante lubrificante.	✗	A ficha identifica essas categorias de fluido; não há informação suficiente para confirmar outros fluidos. Valide os materiais em contato com o fluido com o fabricante.

INSTALAÇÃO

Como instalar o Sensor de vazão Vortex IFM SV7200 com display e IO-Link

Confirme que o fluido e as condições de vazão, temperatura e pressão estão dentro das especificações do sensor.
Verifique se a tubulação e o ponto de instalação aceitam a conexão G 3/4 rosca interna DN20; consulte o desenho dimensional para conferir o espaço disponível.
Instale o sensor no processo conforme as instruções do fabricante e respeite o torque máximo de aperto de 30 Nm.
Conecte o M12 codificado A de 4 contatos à alimentação de 18...30 V DC e ao sistema de controle, seguindo a atribuição de pinos indicada no datasheet.
Selecione ou configure o sinal necessário — PNP/NPN, comutação, frequência ou IO-Link — conforme a entrada do controlador e a documentação do fabricante.
Após a instalação, verifique a vedação, a leitura no display e a comunicação ou saída elétrica antes de liberar o circuito para operação.

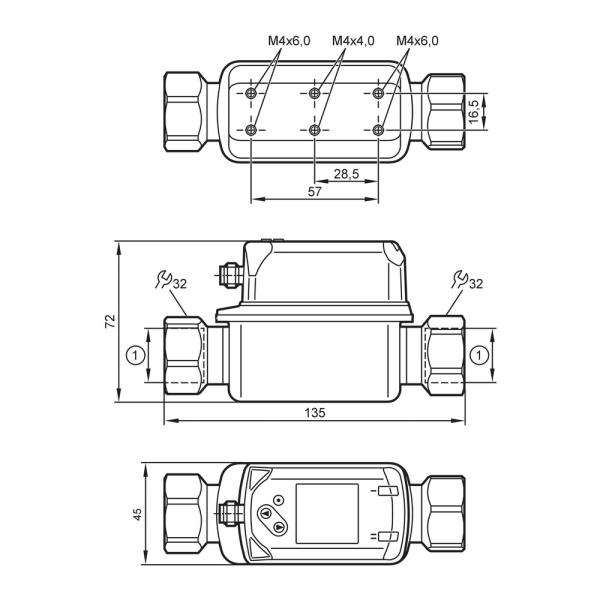

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o sensor não entra em operação.	Alimentação ausente ou fora da faixa especificada, ou conexão elétrica incorreta.	Meça a tensão no conector M12 e confirme que está entre 18...30 V DC; confira a ligação e a atribuição dos contatos no datasheet.
O controlador não reconhece a saída ou o estado de comutação esperado.	Tipo de entrada do controlador incompatível com a configuração PNP/NPN ou sinal selecionado incorretamente.	Verifique a configuração da saída no sensor e confirme que a entrada do controlador aceita o tipo de sinal utilizado.
A leitura de vazão fica fora da faixa ou não corresponde à condição do processo.	Vazão fora do intervalo de 5...100 l/min, instalação inadequada ou condição de fluido incompatível com a aplicação.	Compare a vazão real e as condições do fluido com os limites especificados e consulte as orientações de montagem do fabricante.
A saída IO-Link não estabelece comunicação.	Configuração da interface, ligação elétrica ou dispositivo mestre incompatível com a revisão e os parâmetros utilizados.	Confira a alimentação, a ligação M12, a disponibilidade de IO-Link 1.1 no mestre e a configuração indicada na documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SV7200 (PT-BR) (Datasheet) Desenho em escala IFM SV7200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SV7200 e para quem ele serve?

É um sensor de vazão Vortex com display, destinado ao monitoramento industrial de água, soluções de glicol e refrigerantes lubrificantes. A seleção depende dos limites de vazão, temperatura, pressão e conexão do processo.

Quais sinais e protocolos o SV7200 disponibiliza?

O produto oferece saídas PNP/NPN, sinal de comutação, sinal de frequência e IO-Link 1.1. Confirme a configuração necessária e a compatibilidade da entrada do controlador.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens incluídos; confirme o conteúdo de fornecimento com o vendedor ou fabricante.

Posso usar o SV7200 para medir vazão abaixo de 5 l/min?

A faixa especificada começa em 5 l/min, portanto essa condição está fora do intervalo informado. Para vazões menores, selecione um sensor cuja faixa publicada contemple o processo.

Este sensor serve para qualquer líquido ou fluido corrosivo?

Não é possível confirmar essa compatibilidade: a ficha lista água, soluções de glicol e refrigerantes lubrificantes. Para outro fluido, valide sua compatibilidade com os materiais em contato junto ao fabricante.

O display apagou; o sensor precisa ser substituído?

Não necessariamente; uma causa possível é alimentação ausente ou fora da faixa. Antes de substituir, verifique a tensão de 18...30 V DC e as ligações no conector M12.

A vazão aparece incorreta: o que devo conferir antes de trocar o sensor?

Confira se a vazão está entre 5 e 100 l/min e se a instalação e o fluido correspondem às condições especificadas. Verifique também a configuração do sinal e consulte as instruções de montagem do fabricante.

É melhor escolher este modelo ou um sensor de outra tecnologia?

Escolha o SV7200 se a tecnologia Vortex, a faixa de 5...100 l/min, os fluidos listados e a conexão G 3/4 rosca interna DN20 atenderem ao processo. Se algum desses requisitos não for atendido, compare com outro modelo pelas respectivas especificações oficiais.

O que devo observar ao instalar a conexão de processo?

Confirme a conexão G 3/4 rosca interna DN20 e respeite o torque máximo de aperto de 30 Nm. Consulte o desenho dimensional e o datasheet para as instruções de montagem e a ligação elétrica.

Como conectar o M12 ao controlador?

Use o conector M12 codificado A, de 4 contatos, e siga a atribuição de pinos do datasheet. Confirme também a alimentação de 18...30 V DC e a compatibilidade do controlador com o sinal configurado.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de vazão indicado para o SV7200.

IO-Link

Interface de comunicação indicada para integração do sensor com um mestre compatível.

PNP/NPN

Tipos de saída elétrica especificados para conexão a entradas compatíveis do sistema de controle.

DN20

Designação nominal associada à conexão de processo informada para o sensor.

Grau de proteção IP

Classificação declarada para proteção do invólucro; a aplicação requer observar as condições do fabricante.
