Sensor de Fluxo Vortex IFM SV7150

Pré-visualizar: SV7150 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 12 bar

SV7150 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 12 bar

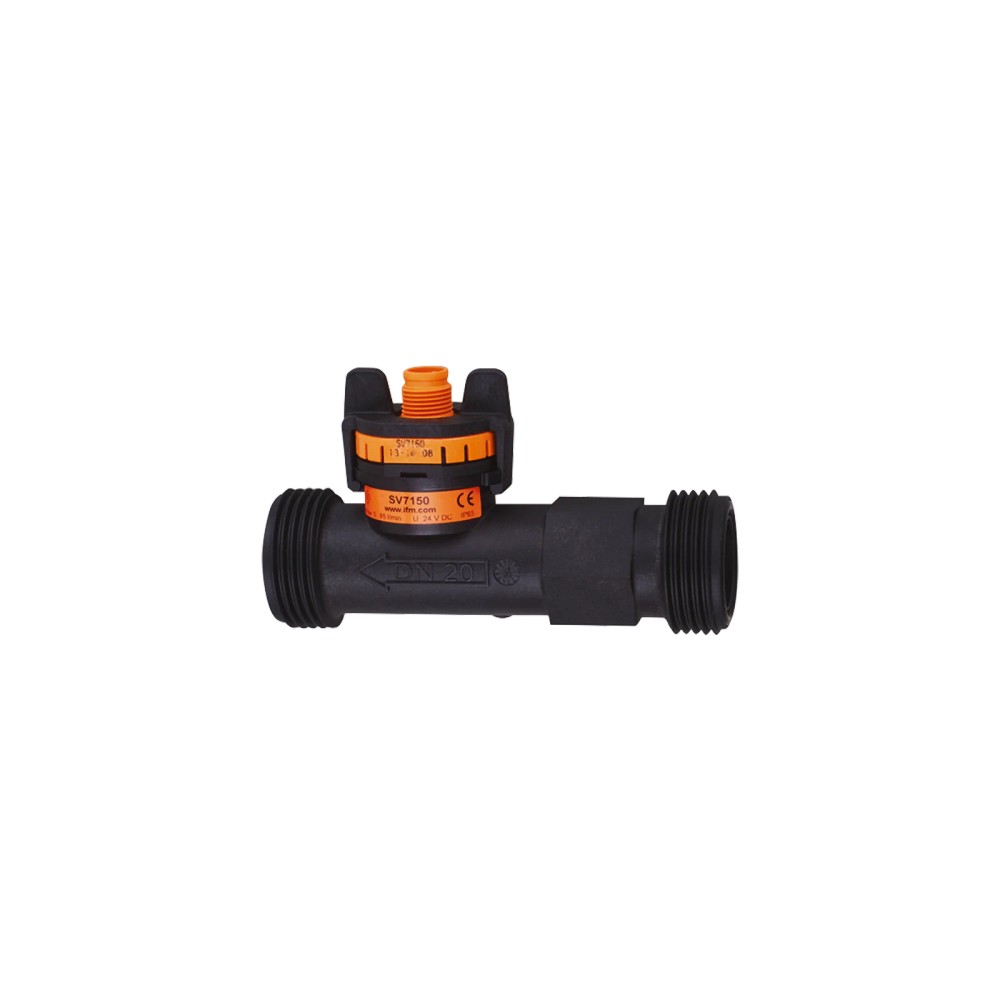

Imagem meramente ilustrativa

R$ 1.761,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV7150
EAN: 4021179278539
NCM do produto: 90261019

Destaques do Produto Faixa de Vazão 5...85...mais

Fechar menu

Saiba mais sobre: "SV7150 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 12 bar"

Destaques do Produto

Faixa de Vazão

5...85 l/min

Saída

4...20 mA

Conexão

G 1

Pressão Máx.

12 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SV7150 IFM - Sensor de Fluxo Vortex

O SV7150 é um sensor de fluxo Vortex desenvolvido para aplicações industriais de monitoramento de líquidos, incluindo água e soluções de glicol. Ele oferece uma faixa de medição de 5 a 85 l/min com saída analógica de 4-20 mA. O dispositivo é construído em materiais resistentes e opera sob pressões de até 12 bar.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SV7150
Marca	ifm electronic
Princípio	Vortex
Faixa	5...85 l/min
Saída	4...20 mA
Pressão	12 bar
Conexão	G 1
Grau Proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial com água ou soluções de glicol.
Monitoramento de vazão em circuitos de refrigeração de máquinas-ferramenta.
Aplicações que exigem saída analógica 4-20mA para controle de processo.

⚠ Considere outro se precisa de:

Fluidos com alta carga de partículas sólidas ou fibras.
Pressões operacionais superiores a 12 bar.
Instalação próxima a fontes de vibração mecânica extrema que excedam a norma DIN EN 60068-2-6.
Ambientes com temperaturas do fluido superiores a 100 °C.

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial.
Controle de vazão em sistemas fechados de água.
Processos que utilizam soluções de glicol como refrigerante.

COMO ESCOLHER

Antes de comprar o SV7150 IFM - Sensor de Fluxo Vortex, verifique estes pontos:

Quando escolher este modelo

Indicado para aplicações que exigem monitoramento contínuo de líquidos onde a tecnologia Vortex garante baixa perda de carga e ausência de peças móveis, priorizando longevidade.

Aviso de descontinuidade

Este item será descontinuado em 31/12/2025. Recomendamos a migração técnica para o modelo SV7151 para novos projetos.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Alcance de medição	5...85 l/min	Faixa de operação nominal para precisão especificada
Princípio de medida	Vortex	Tecnologia baseada em frequência de vórtices

Dados Elétricos
Tensão de operação	8...33 V DC	Faixa permitida para alimentação do sensor
Sinal de saída	4...20 mA	Saída analógica proporcional à vazão
Conexão elétrica	1 x M12 (4 pinos)	Conector padrão industrial

Dados Mecânicos
Conexão de processo	G 1 rosca externa	Interface mecânica na tubulação
Resistência à pressão	12 bar	Limite máximo operacional de pressão
Materiais em contato	ETFE; PA 6T; EPDM	Compatibilidade química do material

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12; codificação A; 4 pinos

Processo G 1 rosca externa DN20

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Água industrial	✓	Compatível com materiais do sensor.
Sistemas de GLP	✗	Não projetado para fluidos gasosos explosivos.
Pressão acima de 12 bar	✗	Excede o limite estrutural do invólucro.

INSTALAÇÃO

Como instalar o SV7150 IFM - Sensor de Fluxo Vortex

Certifique-se de que a linha de processo esteja despressurizada.
Aplique veda rosca compatível nas roscas G 1 se necessário.
Posicione o sensor observando a seta de direção de fluxo no corpo.
Aperte o sensor na conexão com torque máximo de 12 Nm.
Conecte o cabo M12 de 4 polos observando a codificação A.
Verifique a integridade elétrica antes de energizar (8...33 V DC).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo instável ou ruído no sinal.	Pressão de saída insuficiente causando bolhas.	Verificar se P(saída) / P(diferença) > 5,5.
Ausência total de sinal analógico.	Falha na continuidade do cabeamento M12.	Testar continuidade dos pinos 1 e 3 (alimentação) e 2/4 (saída).
Desvio na precisão da medição.	Acúmulo de sedimentos no corpo do sensor.	Inspecionar visualmente a cavidade do sensor quanto a detritos.
Dano mecânico à rosca ou carcaça.	Torque de instalação excessivo.	Verificar integridade da rosca G1 e torque máximo de 12 Nm.

DOCUMENTAÇÃO TÉCNICA

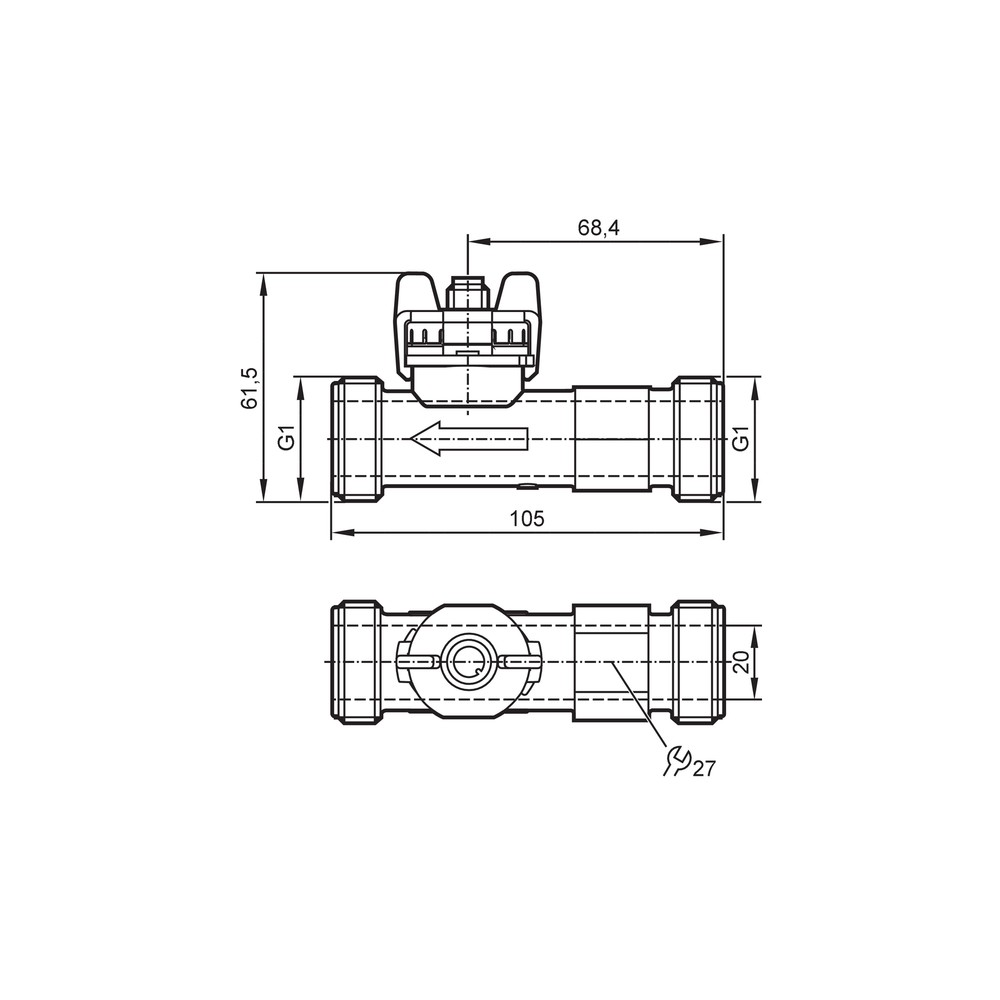

Datasheet Técnico SV7150 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo SV7150 e qual a sua função?

O SV7150 é um sensor de fluxo do tipo Vortex projetado para monitorar vazão de líquidos, como água, soluções de glicol e refrigerantes, em processos industriais com saídas analógicas de 4-20mA.

Quais são as conexões de interface desse sensor?

O produto possui conexão elétrica M12 de 4 pinos e conexão mecânica de processo G 1 rosca externa (DN20), garantindo integração padrão em linhas industriais.

Existem restrições técnicas para a aplicação do SV7150?

Este sensor não deve ser utilizado em aplicações onde o fluido exceda 12 bar de pressão ou em temperaturas fora do intervalo de -40 a 100 °C.

Com quais fluidos este sensor não é compatível?

O sensor não é compatível com fluidos altamente corrosivos que danifiquem os materiais de vedação (EPDM) e contato (ETFE/PA 6T).

Como diagnosticar um comportamento errático no sensor?

Sintomas como leituras oscilantes ou ausência de sinal frequentemente indicam cavitação ou falha no cabeamento, exigindo verificação da pressão de saída e continuidade dos pinos M12.

O que verificar antes de solicitar uma troca do produto?

Verifique a existência de bolhas de ar ou sedimentos no fluxo se o sensor apresentar instabilidade, pois o princípio Vortex exige um regime de fluxo estável.

Este modelo possui algum sucessor ou alternativa para compra?

O SV7150 é um componente autônomo. O modelo SV7151 é a recomendação de substituição oficial fornecida pela IFM.

Como decidir entre o SV7150 e outras tecnologias de sensores de fluxo?

A escolha entre modelos Vortex geralmente depende da faixa de vazão e resistência química; verifique se a faixa de 5-85 l/min atende sua necessidade específica comparado a sensores magnéticos.

Quais cuidados são necessários na instalação deste sensor?

A instalação requer alinhamento correto na tubulação para evitar turbulência excessiva; certifique-se de não exceder o torque de aperto de 12 Nm.

Qual a confiabilidade operacional esperada para este sensor?

O SV7150 possui MTTF (Tempo Médio Entre Falhas) de 380 anos, refletindo a robustez do design industrial da IFM.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição baseado na formação de vórtices atrás de um corpo obstáculo no fluxo, onde a frequência é proporcional à velocidade (Ref.: Princípio de medida).

G 1 Rosca externa

Padrão de rosca BSPP (British Standard Pipe Parallel) utilizado para vedação mecânica na tubulação (Ref.: Conexão de processo).

Pt1000

Elemento termorresistivo integrado para medição de temperatura do fluido conforme norma DIN EN 60751 (Ref.: Elemento de medição).

IP 65

Classificação de proteção contra entrada de poeira e jatos de água de baixa pressão (Ref.: Grau de proteção).

4...20 mA

Sinal de corrente analógico padrão industrial para transmissão de variáveis de processo sem atenuação em longas distâncias (Ref.: Saída analógica).
