Sensor de Fluxo Vortex IFM SV7051

Pré-visualizar: SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA

SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA

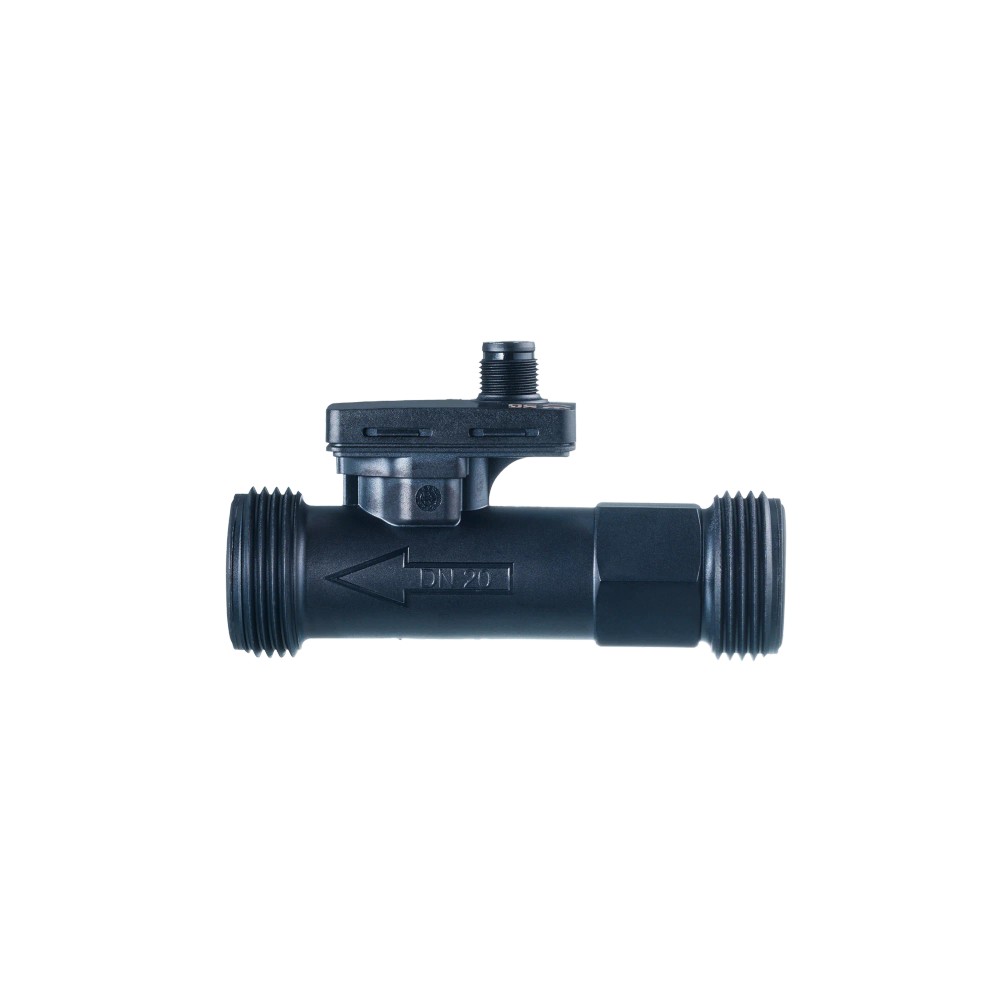

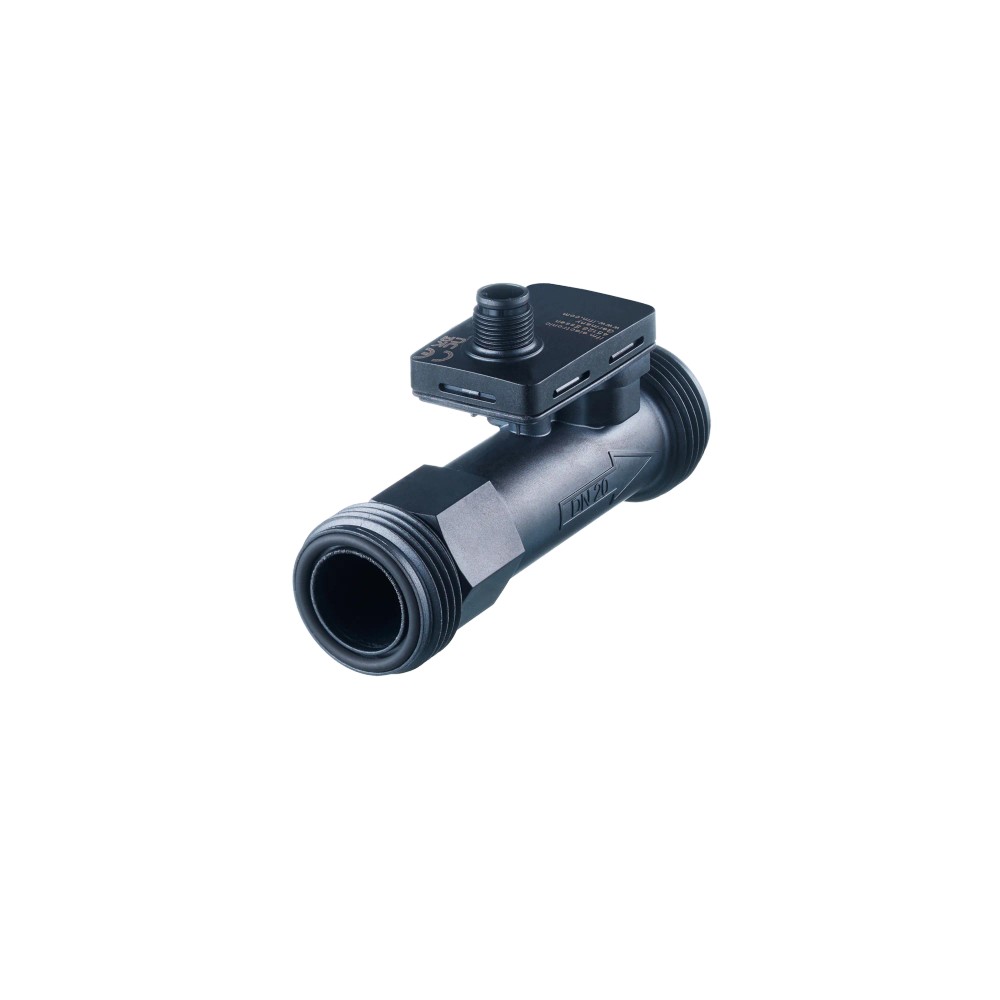

Imagem meramente ilustrativa

R$ 1.296,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV7051
EAN: 4021179349574
NCM do produto: 90261019

Destaques do Produto Alcance de vazão 5-85...mais

Fechar menu

Saiba mais sobre: "SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA"

Destaques do Produto

Alcance de vazão

5-85 l/min

Saída

4-20 mA

Conexão

G 1

Tensão

8-33 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA

O sensor de fluxo SV7051 da ifm utiliza a tecnologia Vortex para medição precisa de vazão de 5 a 85 l/min e monitoramento de temperatura. É ideal para sistemas industriais que utilizam água, soluções de glicol ou refrigerantes. Possui robustez mecânica com conexão G 1 e saída analógica padrão de 4-20mA.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SV7051
Tecnologia	Vortex
Alcance	5-85 l/min
Pressão Max	16 bar
Conexão	G 1
Proteção	IP 65
Saída	4-20 mA
Temperatura	-15...125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Água purificada
Água industrial
Soluções de glicol
Refrigerantes lubrificantes

⚠ Considere outro se precisa de:

Fluidos com partículas sólidas ou abrasivas
Ambientes com vibrações mecânicas fora das especificações (DIN EN 60068-2-6)
Pressões de operação acima de 16 bar
Fluidos incompatíveis com PPS, PPSU ou FKM

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial
Controle de vazão em sistemas de tratamento de água
Gestão de fluidos lubrificantes em máquinas operatrizes

COMO ESCOLHER

Antes de comprar o SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA, verifique estes pontos:

Quando escolher o SV7051

Indicado para aplicações de vazão de água e refrigerantes onde se necessita de uma solução integrada de fluxo e temperatura sem partes móveis, utilizando o princípio Vortex.

Quando evitar

Busque outra tecnologia se o fluido possuir alta carga de sólidos em suspensão ou se a vazão de operação for frequentemente inferior a 5 l/min ou superior a 85 l/min.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Tecnologia	Vortex	Princípio de funcionamento do sensor
Alcance de medição	5...85 l/min	Faixa de operação nominal

Dados elétricos
Saída analógica	4...20 mA	Sinal de corrente padrão
Tensão de operação	8...33 V DC	Range de alimentação elétrica

COMPATIBILIDADE

Comunicação

• Analógico 4-20mA

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo G 1 rosca externa DN20

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de Água Pura	✓	O princípio Vortex opera com sucesso em fluidos de baixa viscosidade como água.
Fluidos com partículas sólidas	✗	Partículas podem obstruir o sensor Vortex e causar erros ou danos.

INSTALAÇÃO

Como instalar o SV7051 IFM - Sensor de Fluxo Vortex ifm Medição industrial 5-85 l/min, G 1, 4-20mA

Desligue a alimentação elétrica do sistema.
Verifique se a tubulação está despressurizada.
Aplique vedação adequada na rosca G 1.
Rosqueie o sensor no adaptador de tubulação.
Aperte o sensor com torque máximo de 12 Nm.
Conecte o conector M12 e verifique o alinhamento.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo instável ou ruído na saída	Pressão de operação insuficiente causando cavitação	Validar a relação P(absoluto) / P(diferencial) > 5,5
Ausência de sinal na saída analógica	Conexão elétrica mal executada ou cabo rompido	Testar continuidade do cabo M12 e verificar tensão de alimentação
Desvio na precisão ou valor de fluxo fixo	Acúmulo de sujeira ou detritos no elemento medidor	Inspecionar visualmente a câmara de fluxo e limpar se necessário
Sinal de saída cortado ou incorreto	Sobrecarga na saída analógica	Verificar se a impedância de carga é inferior a 800 ohms a 24V

DOCUMENTAÇÃO TÉCNICA

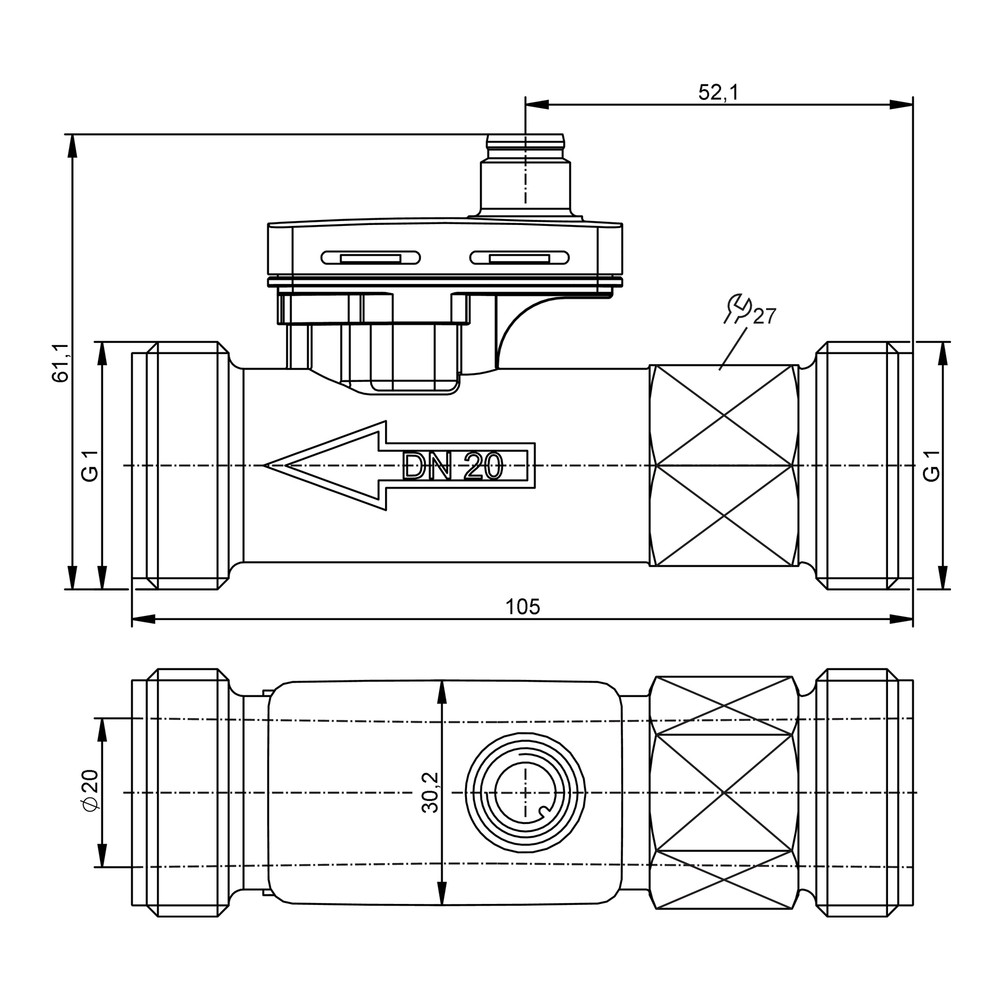

Datasheet Técnico SV7051 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo Vortex SV7051 da ifm?

O sensor SV7051 é um sensor de fluxo baseado no princípio Vortex para medição de fluxo e temperatura de fluidos condutores e não condutores, projetado para aplicações industriais com saída analógica de 4-20mA.

O que acompanha este produto ao ser adquirido?

Ele acompanha o sensor principal e possui conexão de processo G 1 rosca externa (DN20), sendo compatível com a conexão elétrica padrão M12 de 4 pinos.

Este sensor pode ser utilizado com qualquer tipo de fluido?

Este sensor não é indicado para fluidos com presença de partículas sólidas abrasivas ou em concentrações que possam causar obstrução no sensor Vortex, devendo-se sempre verificar a compatibilidade química dos materiais (PPS, PPSU, FKM) com o fluido de processo.

Existem restrições críticas de pressão ou temperatura para o SV7051?

Não, este modelo não é projetado para operar em ambientes com pressões superiores a 16 bar ou em temperaturas de fluido fora da faixa de -15 a 125 °C.

O que fazer se o sensor apresentar valores de fluxo instáveis?

O sintoma comum é a leitura analógica instável ou travada no valor máximo; a causa provável é a presença de bolhas de ar ou cavitação, que deve ser verificada garantindo que a pressão absoluta na saída dividida pela pressão diferencial seja superior a 5,5.

Como diagnosticar falhas na saída de sinal 4-20mA?

Verifique o LED de status e a continuidade do cabo M12, assegurando que a tensão de alimentação esteja na faixa de 8-33V DC; se não houver sinal, teste a carga máxima de saída calculada como (Ub - 8 V) / 20 mA.

Por que escolher a tecnologia Vortex em vez de um sensor magnético?

A tecnologia Vortex é ideal para monitoramento de vazão de água e refrigerantes, oferecendo menor perda de carga que sensores mecânicos, enquanto outros métodos como magnéticos são preferíveis para fluidos com alta condutividade ou presença de partículas metálicas.

Este modelo é uma unidade integrada ou requer módulos adicionais?

O SV7051 é uma peça única de medição de vazão e temperatura, enquanto sistemas modulares de vazão podem exigir transdutores separados, tornando o SV7051 mais compacto para integração em sistemas MRO.

Quais cuidados tomar durante a instalação mecânica?

A instalação deve respeitar o torque de aperto de 12 Nm e garantir que o sensor esteja montado na tubulação utilizando o adaptador correto, mantendo o alinhamento adequado para evitar tensões mecânicas no invólucro.

Qual a procedência deste sensor?

A ifm garante a conformidade com as normas industriais listadas, sendo que a fatura e o suporte são fornecidos diretamente através da canal de venda oficial, assegurando a origem e rastreabilidade do componente.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição que utiliza a frequência de formação de vórtices em um obstáculo para determinar a velocidade e vazão do fluxo (Ref.: Princípio de medição).

Cavitação

Formação de bolhas de vapor que pode danificar o sensor; deve-se manter P(absoluto) saída / P(diferença) > 5,5 (Ref.: Cavitação).

DN20

Diâmetro nominal da tubulação de 20 mm, compatível com a conexão de processo G 1 (Ref.: Conexão de processo).

Pt 1000

Elemento sensor de temperatura de alta precisão conforme DIN EN 60751, classe B (Ref.: Elemento de medição).

T09

Tempo de resposta necessário para atingir 90% do valor final da medição (Ref.: Tempo de resposta).
