- Referência do fabricante: SV7050
- EAN: 4021179278522
- NCM do produto: 90261019
Destaques do Produto
Alcance de medição...mais
Saiba mais sobre: "SV7050 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 4-20mA"
Destaques do Produto
Alcance de medição
5...85 l/min
Conexão de processo
G 1
Sinal de saída
4...20 mA
Tensão
8...33 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

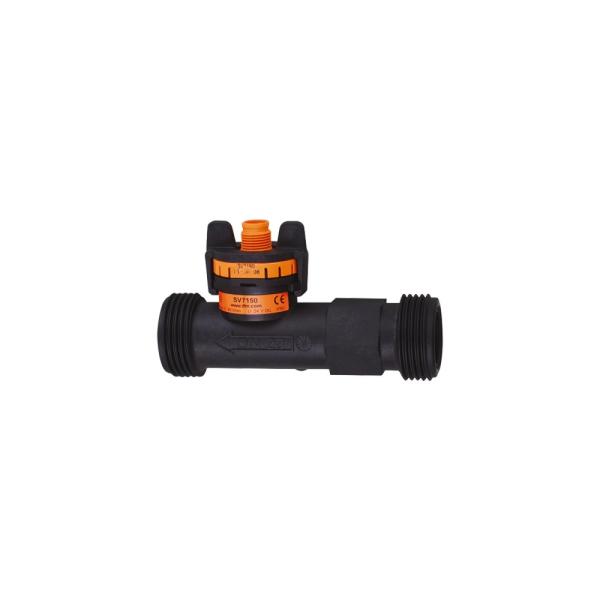

Sobre o SV7050 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 4-20mA
O sensor de fluxo Vortex SV7050 é um dispositivo desenvolvido para monitoramento industrial preciso de vazão e temperatura em sistemas líquidos. Ele oferece medição contínua com saída analógica de 4-20mA e é ideal para circuitos de refrigeração. Com faixa de medição entre 5 e 85 l/min e conexão de processo G 1, assegura confiabilidade em ambientes operacionais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| Modelo | SV7050 |
| Princípio de Medição | Vortex |
| Faixa de Vazão | 5-85 l/min |
| Saída Analógica | 4-20mA |
| Conexão | G 1 |
| Temp. Fluido | -40 a 100 °C |
| Proteção | IP65 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Circuitos de refrigeração industrial
- Monitoramento de vazão em sistemas de água
- Sistemas com soluções de glicol
- Aplicações industriais dentro dos limites de 5-85 l/min
⚠ Considere outro se precisa de:
- Sistemas com pressão superior a 12 bar
- Fluidos altamente corrosivos incompatíveis com ETFE, PA 6T ou FKM
- Locais com intensa vibração mecânica fora dos padrões DIN EN 60068-2-6
- Aplicações com risco de cavitação (P(absoluto) saída / P(diferença) <= 5,5)
APLICAÇÕES E USO
- Monitoramento de vazão em sistemas de refrigeração industrial com água.
- Controle de fluidos baseados em soluções de glicol.
- Aplicações em automação industrial que demandam feedback analógico de fluxo.
- Integração em máquinas que requerem medição de fluxo e temperatura simultânea.
COMO ESCOLHER
Antes de comprar o SV7050 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 4-20mA, verifique estes pontos:
Escolha este produto se
Sua aplicação necessita de um sensor Vortex para monitorar água ou soluções de glicol com vazão entre 5 e 85 l/min e você possui conexão de processo G 1 disponível.
Busque outra opção se
O sistema opera com pressões acima de 12 bar ou o fluido em contato requer materiais de vedação não compatíveis com ETFE/FKM.
ESPECIFICAÇÕES TÉCNICAS

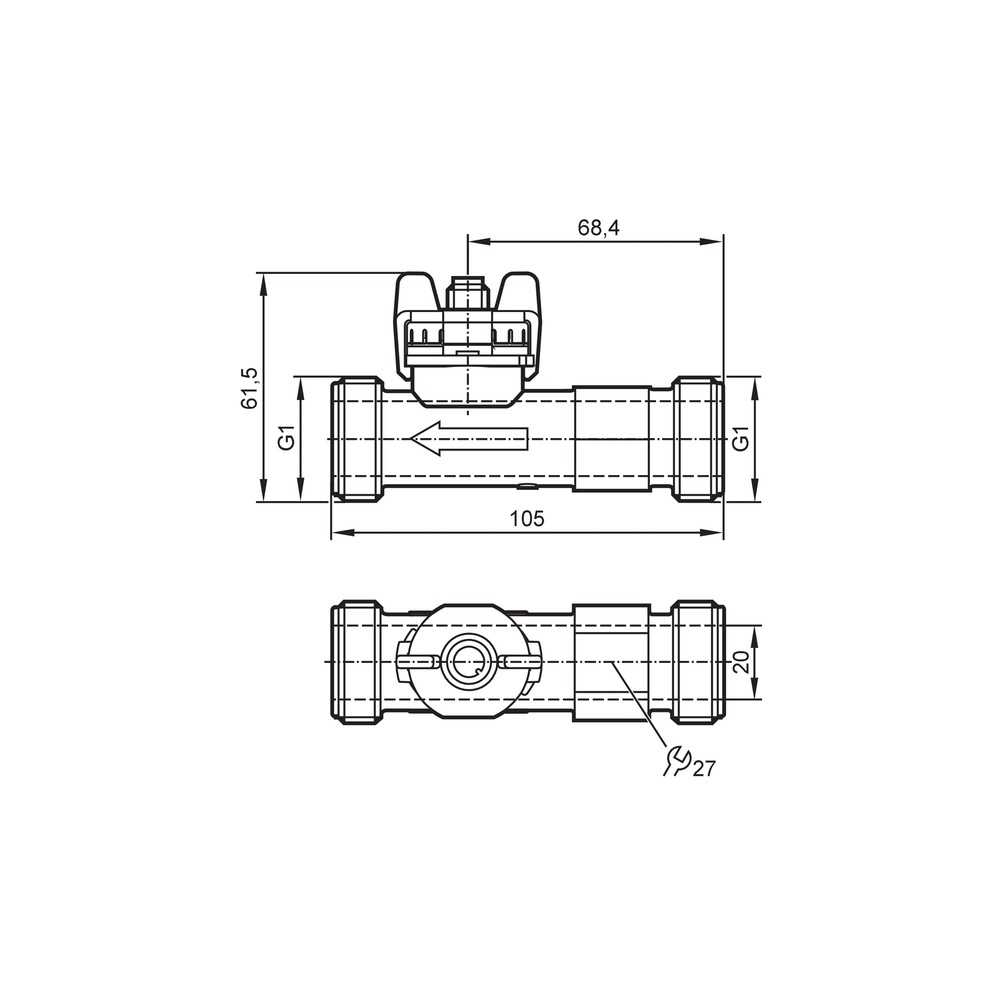

| Medição de Fluxo | ||
|---|---|---|
| Princípio de medida | Vortex | Método de detecção de fluxo |
| Alcance de medição | 5...85 l/min | Faixa operacional |
| Temperatura do fluido | -40...100 °C | Limites operacionais |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 8...33 V DC | Requisito de alimentação |
| Sinal de saída | 4...20 mA | Saída analógica |
| Conexão elétrica | M12; 4 polos; codificação A | Interface de conexão |
| Dados Mecânicos | ||
|---|---|---|
| Conexão de processo | G 1 rosca externa DN20 | Interface hidráulica |
| Resistência à pressão | 12 bar | Limite de segurança |
| Materiais em contato | ETFE, PA 6T, FKM | Compatibilidade química |
COMPATIBILIDADE
Comunicação
• Analógico 4-20 mA
Conexões
Elétrica
1 x M12; codificação A; 4 contatos banhados a ouro
Processo
G 1 rosca externa DN20
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de água | ✓ | O princípio Vortex é ideal para meios de baixa viscosidade como água. |
| Fluidos com alta viscosidade (ex: óleo) | ✗ | Sensores Vortex são projetados para fluidos com viscosidade semelhante à da água. |
| Ambientes corrosivos | ✗ | Materiais de contato (ETFE, FKM) possuem restrições químicas específicas. |
INSTALAÇÃO
Como instalar o SV7050 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 5-85 l/min 4-20mA
- Certifique-se de que a tubulação esteja livre de resíduos e pressão antes da instalação.
- Verifique o sentido do fluxo indicado no corpo do sensor para garantir a correta instalação.
- Aplique o torque de aperto adequado (máx. 12 Nm) na conexão G 1.
- Conecte o cabo M12 de 4 polos conforme o diagrama de pinagem do datasheet.
- Verifique a integridade da vedação para evitar vazamentos.
- Realize a calibração do sinal analógico no CLP ou sistema de controle conforme a faixa de medição.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leituras de fluxo instáveis ou com ruído alto. | Presença de bolhas de ar no fluido ou turbulência extrema. | Verifique o desenho da tubulação e a purga de ar do sistema. |
| Ausência total de sinal de saída (4-20mA). | Falha na alimentação elétrica ou conexão do cabo M12 mal fixada. | Meça a tensão de alimentação nos pinos do conector M12. |
| Dano físico ou falha permanente no sensor. | Pressão de operação acima de 12 bar ou temperatura fora do range -40...100 °C. | Verifique os registros de pressão e temperatura do processo. |
| Leitura imprecisa e desgaste prematuro do componente interno. | Fenômeno de cavitação por falha no dimensionamento da contrapressão. | Confirme se a relação P(saída)/P(diferença) > 5,5. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de fluxo Vortex SV7050 da ifm?
O sensor SV7050 é um medidor de fluxo do tipo Vortex projetado para monitorar vazão de fluidos condutores e não condutores, como água e misturas de glicol, em aplicações industriais.
Para quais aplicações o SV7050 é mais adequado?
Este sensor é indicado para circuitos de refrigeração e monitoramento de vazão em máquinas industriais, fornecendo medição de fluxo e temperatura através de sinal analógico 4-20mA.
O produto possui restrições de uso ou materiais incompatíveis?
O SV7050 não é recomendado para sistemas onde a pressão do fluido excede 12 bar ou para fluidos agressivos incompatíveis com os materiais de contato (ETFE, PA 6T, FKM).
Posso utilizar este sensor em linhas de alta pressão?
Não, este modelo não foi projetado para operar em pressões superiores a 12 bar. A aplicação fora deste limite pode causar falha estrutural do dispositivo.
Como identificar se a medição do fluxo está incorreta devido a bolhas de ar?
O sintoma geralmente é uma leitura instável ou fora da faixa esperada; a causa comum é a presença de bolhas de ar ou turbulência excessiva no fluxo.
O que fazer se o sensor não enviar sinal analógico para o CLP?
Verifique a integridade do cabo de conexão M12 e se a tensão de alimentação está entre 8 e 33 V DC, conforme especificado no datasheet.
Como decidir entre este sensor e outros modelos da linha ifm?
A escolha depende da faixa de vazão. O SV7050 atende de 5 a 85 l/min; se sua aplicação requer faixas de vazão diferentes, consulte outros modelos da linha de sensores de fluxo ifm.
Este sensor pode ser utilizado em sistemas de refrigeração com glicol?
Sim, é possível utilizar este sensor para monitoramento de água e soluções de glicol, desde que respeitados os limites de temperatura de -40 a 100 °C.
Quais os cuidados necessários durante a instalação hidráulica?
A instalação deve garantir que não ocorra cavitação; o fabricante recomenda manter a razão P(absoluto) saída / P(diferença) > 5,5 para evitar este fenômeno.
Como garantir a procedência do sensor?
Este produto é comercializado pela ifm electronic e conta com suporte técnico direto da fabricante, garantindo procedência e especificações técnicas originais.
GLOSSÁRIO TÉCNICO
Vortex
Princípio de medição baseado na formação de redemoinhos (vórtices) atrás de um corpo obstáculo no fluxo. (Ref.: Princípio de medida)
Pt1000
Elemento sensor de temperatura de resistência de platina conforme DIN EN 60751, classe B. (Ref.: Elemento de medição)
Cavitação
Fenômeno de formação de bolhas de vapor no fluido que pode danificar o sensor; exige controle de pressão. (Ref.: Cavitação)
IP65
Grau de proteção contra entrada de poeira e jatos de água de baixa pressão. (Ref.: Proteção)
Sinal Analógico
Transmissão de dados contínua via corrente elétrica 4-20 mA. (Ref.: Corrente da saída analógica)
