Sensor de Fluxo Vortex ifm SV6051

Pré-visualizar: SV6051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 3,5-50 l/min G 3/4

SV6051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 3,5-50 l/min G 3/4

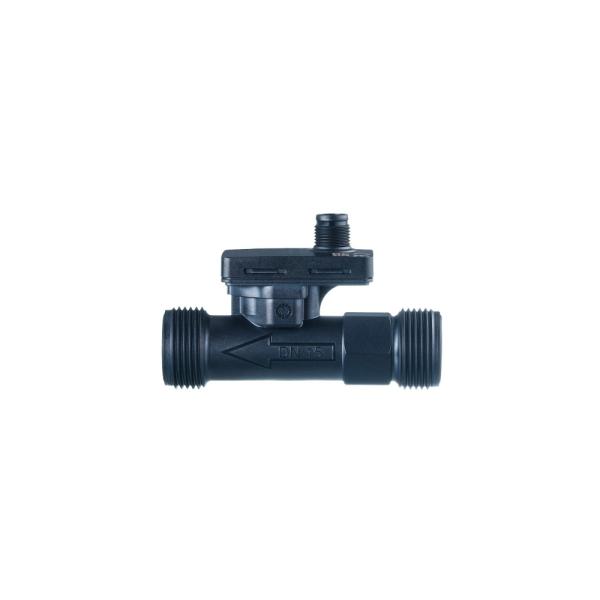

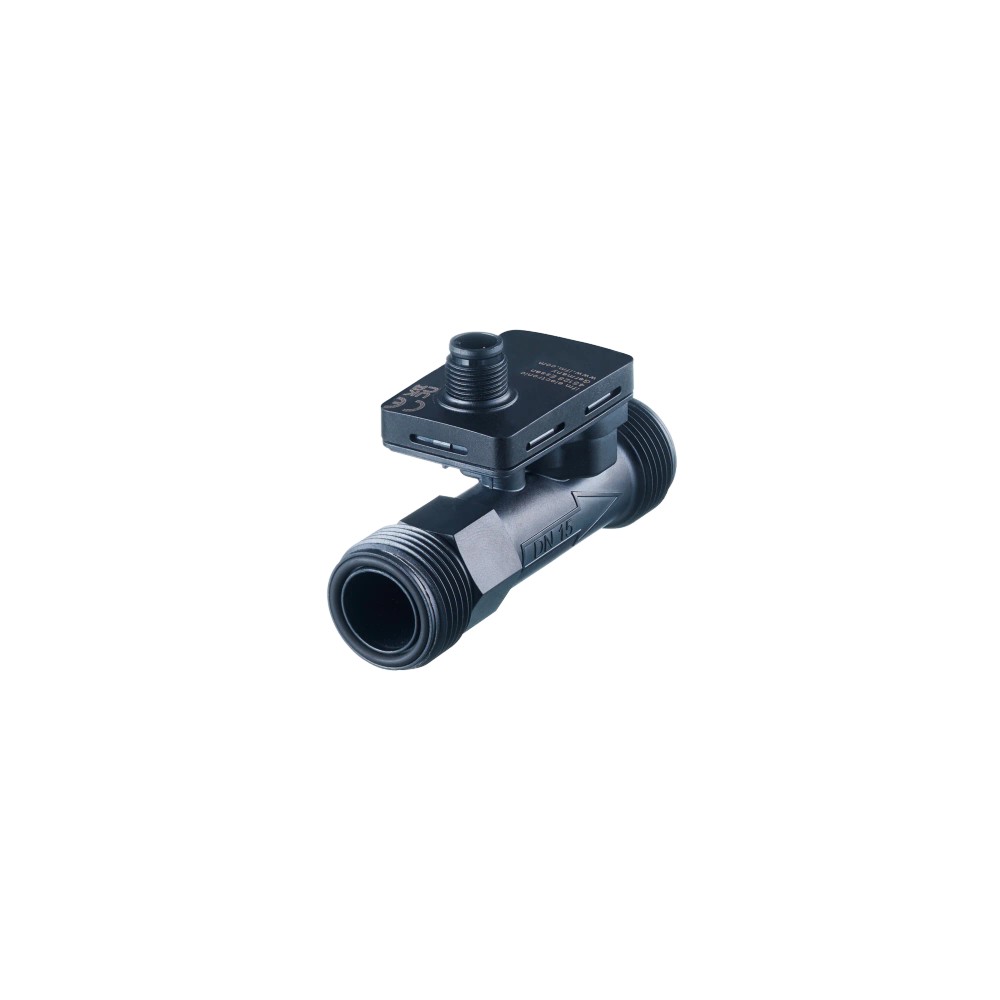

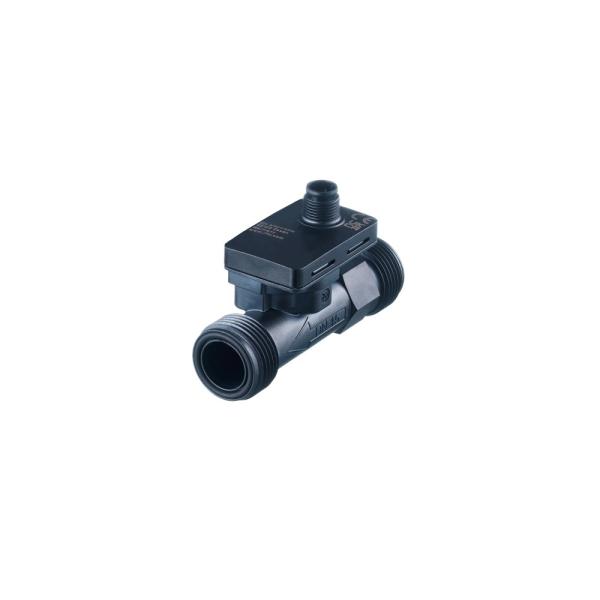

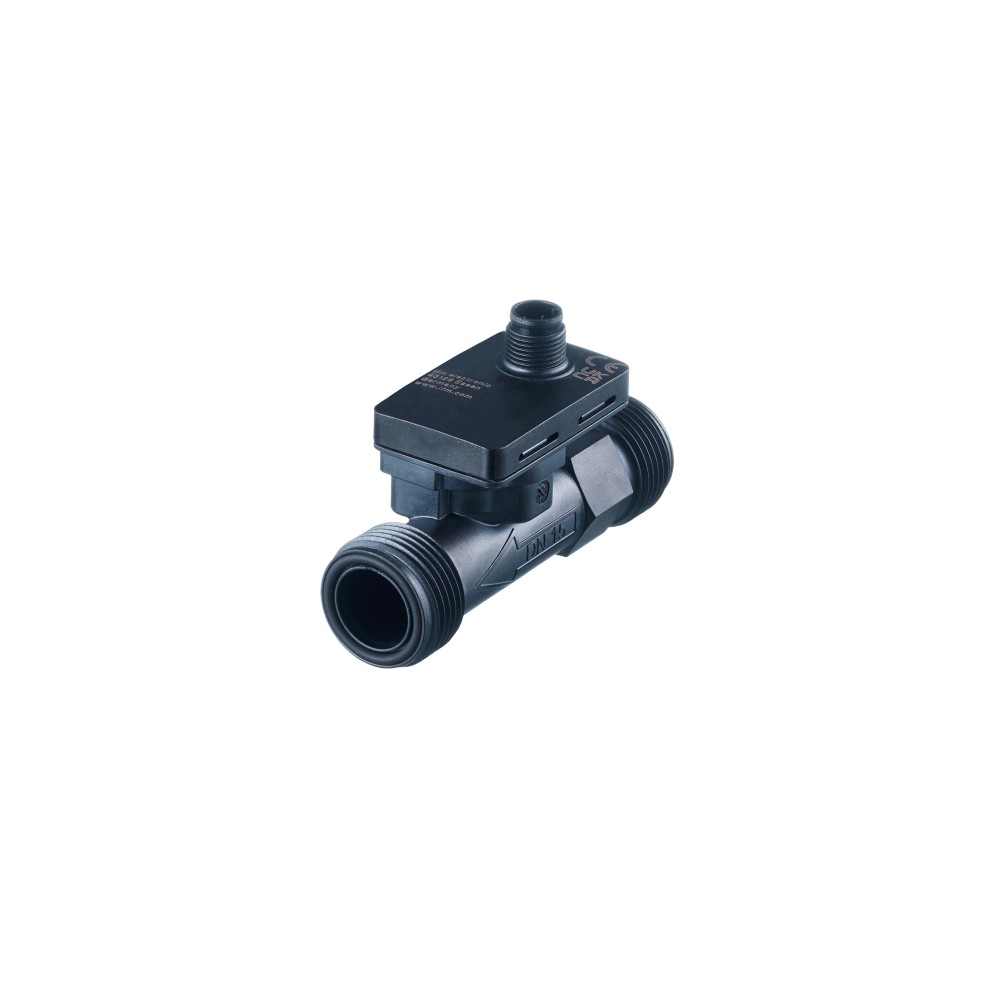

Imagem meramente ilustrativa

R$ 1.262,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV6051
EAN: 4021179349550
NCM do produto: 90261019

Destaques do Produto Faixa de fluxo...mais

Fechar menu

Saiba mais sobre: "SV6051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 3,5-50 l/min G 3/4"

Destaques do Produto

Faixa de fluxo

3,5...50 l/min

Sinal de saída

Analógico, 4...20 mA

Alimentação

8...33 V DC

Conexão de processo

G 3/4 rosca externa DN15

Temperatura do fluido

-15...125 °C

Pressão máxima especificada

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo Vortex ifm SV6051, saída analógica 4...20 mA, 3,5...50 l/min, conexão G 3/4 DN15

O ifm SV6051 é um sensor de fluxo Vortex para monitoramento industrial de fluxo e temperatura. Mede vazões de 3,5...50 l/min e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 3/4 rosca externa DN15, alimentação de 8...33 V DC e resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Vortex
Faixa de medição de fluxo	3,5...50 l/min (0,29...4,145 m/s)
Saída analógica	4...20 mA
Alimentação	8...33 V DC
Conexão de processo	G 3/4 rosca externa DN15
Temperatura do fluido	-15...125 °C
Resistência à pressão	16 bar / 1,6 MPa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 65
Dimensões e peso	87 x 30,2 x 55,7 mm; 81,45 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo em aplicações industriais dentro da faixa de 3,5...50 l/min.
Instalações com conexão de processo G 3/4 rosca externa DN15, alimentação de 8...33 V DC e entrada analógica compatível com sinal 4...20 mA.
Aplicações com fluido dentro da faixa de -15...125 °C e pressão de operação de até 16 bar, respeitadas as condições de instalação do fabricante.
Aplicações com água purificada, água, soluções de glicol ou refrigerantes lubrificantes, conforme os fluidos listados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa especificada de 3,5...50 l/min.
Não operar com pressão acima de 16 bar ou temperatura do fluido fora de -15...125 °C.
Não conectar a uma entrada de controle incompatível com sinal analógico de corrente 4...20 mA ou alimentação de 8...33 V DC.
Não presumir compatibilidade química com fluidos diferentes dos listados; confirmar a compatibilidade dos materiais molhados com o fabricante.

APLICAÇÕES E USO

Monitoramento industrial de água ou água purificada, desde que a vazão, temperatura e pressão permaneçam dentro dos limites especificados e os materiais sejam adequados ao processo.
Medição de soluções de glicol e refrigerantes lubrificantes, fluidos listados no cadastro; confirmar a compatibilidade química da composição específica com PPSU, PPS com fibras de vidro e vedação FKM.
Integração com sistemas de controle que recebam sinal analógico 4...20 mA e forneçam alimentação dentro de 8...33 V DC; verificar a carga da saída conforme a tensão utilizada.
A ficha identifica o produto para aplicações industriais. Outros cenários específicos são possibilidades a validar com o datasheet e as condições reais de processo.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo Vortex ifm SV6051, saída analógica 4...20 mA, 3,5...50 l/min, conexão G 3/4 DN15, verifique estes pontos:

Escolha o SV6051 quando

A aplicação requer medição Vortex entre 3,5...50 l/min, saída analógica 4...20 mA, conexão G 3/4 DN15 e condições de fluido dentro de -15...125 °C e até 16 bar.

Avalie outro sensor quando

A vazão necessária estiver fora da faixa especificada, a instalação exigir conexão diferente ou o sistema não aceitar alimentação de 8...33 V DC e sinal de corrente 4...20 mA. Compare os requisitos com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SV6051	Código do sensor de fluxo Vortex ifm.
Marca	ifm	Fabricante indicado na ficha.
SKU / Part Number	SV6051	Identificação do produto.
GTIN	4021179349550	Código global do item.
Aplicação	Aplicações industriais	Uso indicado no cadastro do produto.
Princípio de medição	Vortex	Princípio de medição especificado.
Fluidos listados	Água purificada; água; soluções de glicol; refrigerantes lubrificantes	Substâncias informadas na ficha; verificar compatibilidade dos materiais para a aplicação.

Faixa de medição
Alcance de medição de fluxo	3,5...50 l/min (0,29...4,145 m/s)	Faixa de medição informada pelo fabricante.
Temperatura do fluido	-15...125 °C	Limites especificados para o fluido.
Pressão resistente	16 bar / 1,6 MPa	Limite informado para resistência à pressão.
Pressão mínima de ruptura	25 bar / 2,5 MPa	Valor de ruptura informado; não deve ser tratado como pressão normal de operação.

Dados elétricos
Alimentação	8...33 V DC	Faixa de tensão de operação indicada.
Consumo de corrente	< 5 mA	Consumo especificado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor de isolamento e tensão de ensaio informados.
Carga máxima da saída	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800 Ω	Limite de carga da saída conforme a tensão de alimentação.

Saídas e conexão elétrica
Tipo e quantidade de saída	1 saída analógica	Quantidade e tipo indicados na ficha.
Sinal de saída	4...20 mA	Saída analógica de corrente.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração do conector elétrico.
Característica dos contatos	Contatos banhados a ouro	Material/acabamento informado para os contatos.

Precisão e desvios
Repetibilidade	0,2 % do valor final	Repetibilidade conforme valor especificado.
Precisão do controle de temperatura	± 0,3 ± 0,005 x T K	Expressão de precisão informada na ficha.

Tempos de reação
Retardo de prontidão	< 2 s	Tempo indicado até a disponibilidade operacional.
Tempo de resposta do fluxo	0,28 s (T09)	Tempo de resposta conforme condição T09 indicada.
Tempo dinâmico de resposta da temperatura	< 10 / < 30 s (T05 / T09)	Tempos associados às condições T05 e T09.
Autoaquecimento da sonda de temperatura	1 K/mW	Valor informado para a sonda de temperatura.

Elementos de medição
Elemento de temperatura	1 x Pt 1000	Elemento especificado para medição de temperatura.
Norma do elemento Pt 1000	DIN EN 60751, classe B	Padrão e classe de referência informados.

Condições ambientais e proteção
Grau de proteção	IP 65	Classificação de proteção indicada na ficha.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Proteção contra vibração	DIN EN 60068-2-6: com água, 10...61 Hz, 1 mm; com água, 61...2000 Hz, 2 g	Condições de ensaio de vibração informadas.
Resistência a choques	DIN EN 60068-2-27, 30 g (11 ms)	Condição de ensaio de choque indicada.
Norma EMC	EN IEC 61326-1:2021	Norma indicada no cadastro.

Dados mecânicos e materiais
Conexão de processo	G 3/4 rosca externa DN15	Conexão mecânica do processo.
Método de montagem	Conexão à tubulação através de adaptador	Método de montagem informado.
Dimensões	87 x 30,2 x 55,7 mm	Dimensões gerais informadas.
Peso	81,45 g	Massa informada para o produto.
Invólucro	Retangular	Formato indicado no cadastro.
Materiais do invólucro e eletrônica	Invólucro: PPS 40% fibras de vidro; eletrônica: PC 10% fibras de vidro	Materiais informados para os componentes.
Materiais em contato com o fluido	Sensor: PPSU; seção do tubo: PPS 40% fibras de vidro; vedação: FKM	Materiais molhados indicados na ficha.
Torque	12 Nm	Valor de torque informado no cadastro; consultar instruções do fabricante para sua aplicação.

Certificações e confiabilidade
Certificação	UL E364788	Identificação de certificação informada.
MTTF	396 anos	Valor de MTTF declarado no cadastro; não representa período de garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; compatível com entradas analógicas que aceitem esse tipo de sinal, após verificação dos requisitos elétricos do sistema.

• Não há protocolo de comunicação digital especificado na ficha fornecida.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 8...33 V DC; saída analógica 4...20 mA. A pinagem deve ser confirmada no datasheet antes da ligação.

Processo Conexão de processo G 3/4 rosca externa DN15. A montagem na tubulação é feita através de adaptador; confirmar a interface mecânica correspondente no conjunto instalado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação com conexão de processo G 3/4 rosca externa DN15, usando adaptador adequado.	✓	A conexão informada para o sensor é G 3/4 rosca externa DN15; a montagem é especificada através de adaptador.
Sistema de controle com entrada analógica 4...20 mA e alimentação dentro de 8...33 V DC.	✓	A saída analógica do sensor é 4...20 mA e sua faixa de alimentação é 8...33 V DC; conferir também a carga admissível.
Aplicação com vazão entre 3,5...50 l/min, fluido entre -15...125 °C e pressão até 16 bar.	✓	Esses limites correspondem às faixas de medição e operação indicadas na ficha.
Aplicação que exige vazão fora de 3,5...50 l/min ou pressão superior a 16 bar.	✗	A condição ultrapassa a faixa de medição ou a resistência à pressão especificada.
Controlador que aceita apenas protocolo digital, sem entrada analógica 4...20 mA.	✗	A ficha especifica saída analógica 4...20 mA e não informa protocolo digital.

INSTALAÇÃO

Como instalar o Sensor de fluxo Vortex ifm SV6051, saída analógica 4...20 mA, 3,5...50 l/min, conexão G 3/4 DN15

Confirme que vazão, temperatura do fluido e pressão estão dentro dos limites especificados para o sensor.
Verifique se o fluido está entre os listados e se os materiais em contato com o processo são compatíveis com sua composição.
Confira a conexão G 3/4 rosca externa DN15 e selecione o adaptador compatível com a tubulação.
Instale o sensor na tubulação conforme as instruções do fabricante; consulte o datasheet para orientação de montagem e torque aplicável.
Conecte o conector M12 codificação A e confirme a pinagem no datasheet antes de energizar.
Ligue a alimentação de 8...33 V DC e a saída 4...20 mA à entrada correspondente; confira a carga admissível e valide a leitura após a partida.

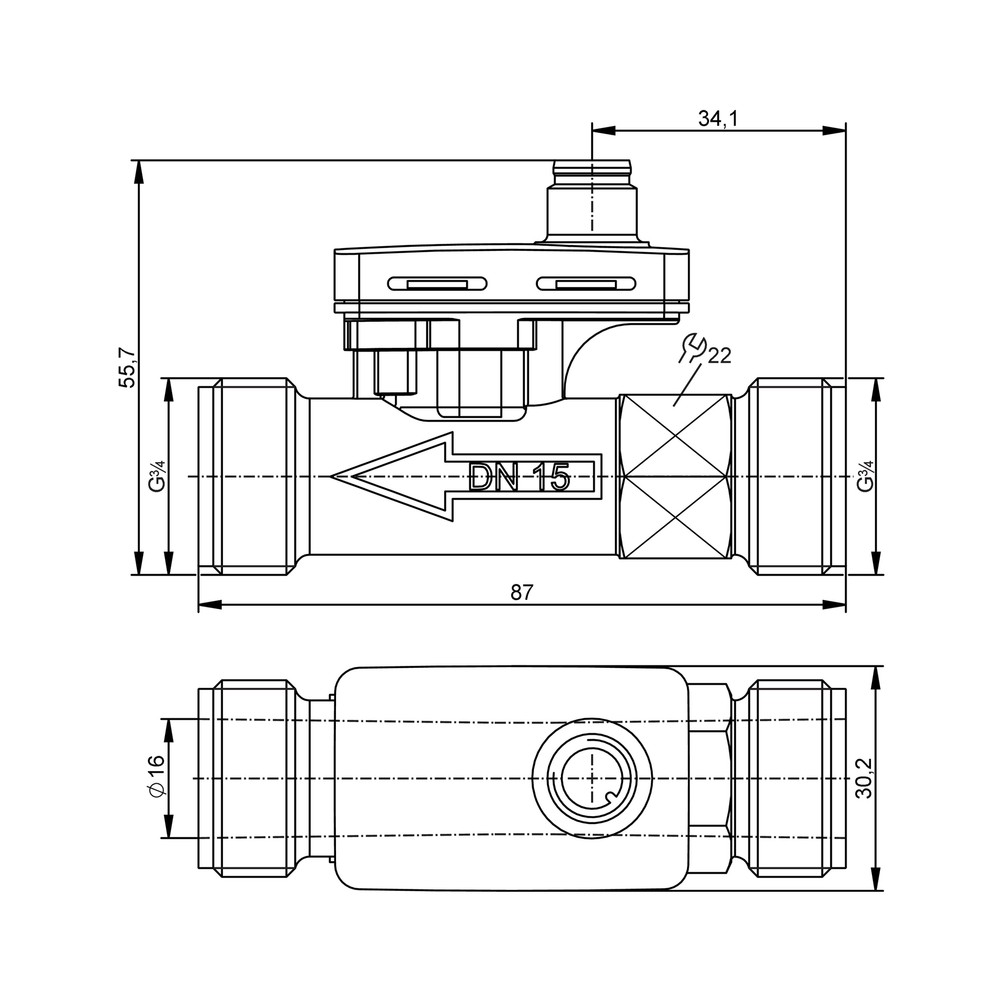

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de fluxo permanece em zero ou fora da faixa esperada.	Vazão real fora da faixa de medição, instalação inadequada ou condição de processo diferente da prevista.	Compare a vazão real com 3,5...50 l/min e confira a montagem e as condições de processo no datasheet.
A saída analógica não acompanha a medição ou não é reconhecida pelo controlador.	Entrada do controlador incompatível com 4...20 mA, ligação incorreta ou carga acima do limite permitido.	Confirme o tipo de entrada, a conexão M12 e a carga admissível calculada para a tensão de alimentação.
O sensor não inicia ou apresenta leitura instável após a ligação.	Alimentação fora da faixa de 8...33 V DC ou conexão elétrica/pinagem incorreta.	Meça a tensão nos terminais e compare a pinagem com o diagrama do datasheet.
Há vazamento ou dificuldade para instalar o sensor na tubulação.	Adaptador ou interface roscada incompatível, ou montagem inadequada.	Verifique a correspondência com G 3/4 rosca externa DN15 e confira as instruções de instalação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SV6051 em português (Datasheet) Desenho em escala do SV6051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SV6051 e para que tipo de sistema ele serve?

É um sensor de fluxo Vortex para monitoramento industrial de fluxo e temperatura. Destina-se a sistemas compatíveis com sua faixa de medição, conexão de processo e saída analógica.

Qual sinal e alimentação preciso prever no controlador?

O sensor fornece saída analógica de corrente 4...20 mA e requer alimentação de 8...33 V DC. Verifique também a carga admissível da saída.

O que acompanha o produto?

A ficha informa o produto como uma peça por embalagem, mas não detalha acessórios incluídos. Confirme o conteúdo fornecido com o fabricante antes da compra.

Ele serve para medir vazões abaixo de 3,5 l/min?

A faixa especificada começa em 3,5 l/min. A ficha não declara operação de medição abaixo desse limite.

Posso usar com pressão acima de 16 bar?

A resistência à pressão informada é 16 bar. A pressão mínima de ruptura indicada é 25 bar e não deve ser usada como pressão normal de operação.

O sensor está indicando zero fluxo; o que devo verificar antes de substituí-lo?

Primeiro confira se a vazão está dentro de 3,5...50 l/min e se a instalação corresponde às instruções do fabricante. Verifique também a alimentação e o sinal analógico no controlador.

A saída não aparece no CLP; como faço o diagnóstico?

Confirme que a entrada do CLP aceita 4...20 mA, que o sensor recebe 8...33 V DC e que a carga está dentro do limite especificado. Consulte a pinagem no datasheet antes de alterar a ligação.

Quando escolher este modelo em vez de outro sensor de fluxo?

Escolha o SV6051 quando o processo exigir medição Vortex entre 3,5...50 l/min e aceitar saída 4...20 mA. Para outro princípio de medição, faixa ou conexão, compare os requisitos com a ficha do modelo alternativo.

O que devo conferir na instalação mecânica e elétrica?

Confirme o adaptador para a conexão G 3/4 DN15, as condições de processo e a pinagem do conector M12 no datasheet. Respeite os limites de alimentação, pressão e temperatura.

O sensor funciona com qualquer líquido industrial?

Não é possível confirmar compatibilidade com qualquer líquido. A ficha lista água purificada, água, soluções de glicol e refrigerantes lubrificantes; valide a composição e a compatibilidade dos materiais molhados para outros fluidos.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de fluxo utilizado pelo SV6051. (Ref.: princípio de medição Vortex)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a medição ao sistema de controle. (Ref.: corrente da saída analógica 4...20 mA)

DN15

Designação nominal associada à conexão de processo indicada para o sensor. (Ref.: G 3/4 rosca externa DN15)

IP 65

Grau de proteção declarado para o invólucro; consulte a norma aplicável para interpretar as condições de ensaio. (Ref.: grau de proteção IP 65)

Pt 1000

Elemento de resistência usado para medição de temperatura, especificado conforme DIN EN 60751, classe B. (Ref.: elemento de medição 1 x Pt 1000)
