Sensor de Fluxo Vortex IFM SV5051 1,8-32 l/min

Pré-visualizar: SV5051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 1,8-32 l/min G 3/4 4-20mA

SV5051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 1,8-32 l/min G 3/4 4-20mA

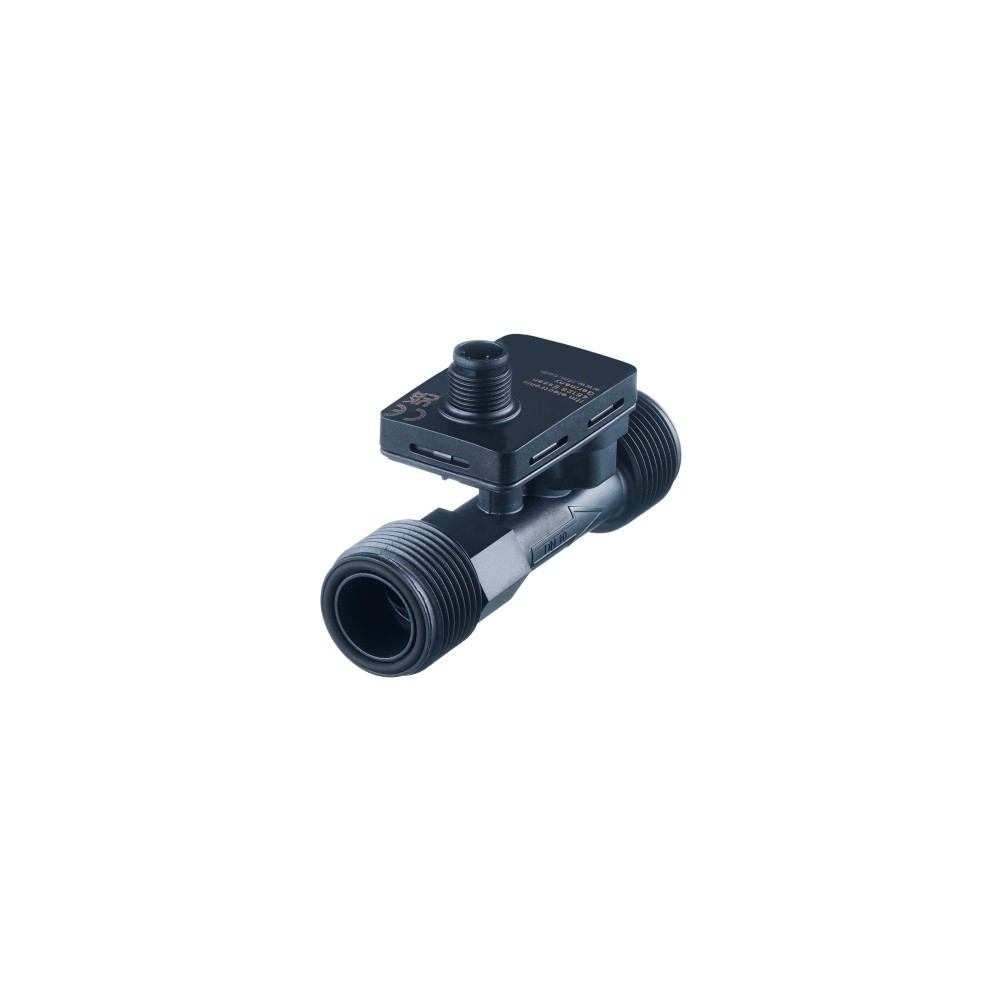

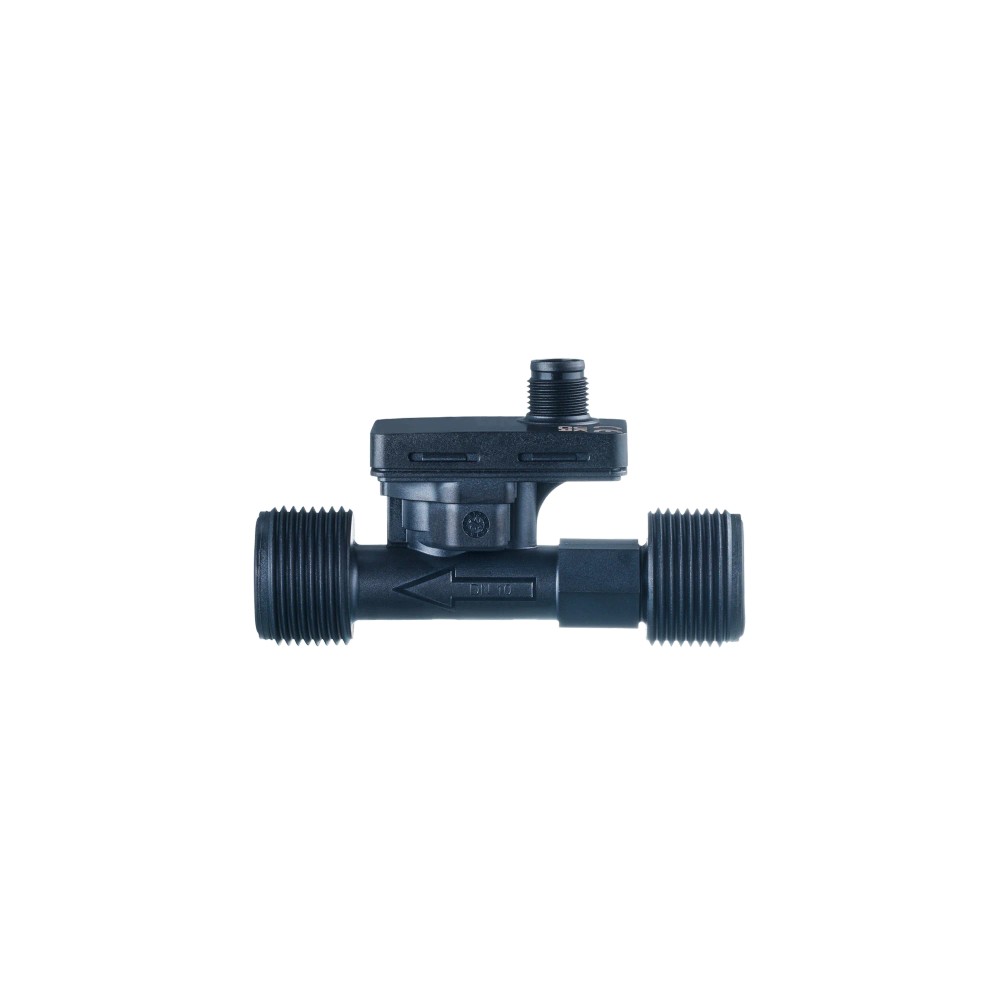

Imagem meramente ilustrativa

R$ 1.230,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV5051
EAN: 4021179349536
NCM do produto: 90261019

Destaques do Produto Faixa de fluxo...mais

Fechar menu

Saiba mais sobre: "SV5051 IFM - Sensor de Fluxo Vortex ifm Monitoramento Industrial 1,8-32 l/min G 3/4 4-20mA"

Destaques do Produto

Faixa de fluxo

1,8...32 l/min

Tipo de saída

Analógica 4...20 mA

Conexão de processo

G 3/4 rosca externa DN10

Faixa de temperatura do fluido

-15...125 °C

Alimentação

8...33 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Vortex ifm SV5051, 1,8...32 l/min, conexão G 3/4, saída analógica 4...20 mA

O ifm SV5051 é um sensor de fluxo com princípio de medição Vortex para monitoramento de fluidos em aplicações industriais. Mede vazões de 1,8...32 l/min e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 3/4 rosca externa DN10, suporta pressão de até 16 bar e tem medição de temperatura integrada por Pt 1000.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Vortex
Faixa de medição de fluxo	1,8...32 l/min; 0,265...4,716 m/s
Saída	Analógica, 4...20 mA
Conexão de processo	G 3/4 rosca externa DN10
Temperatura do fluido	-15...125 °C
Resistência à pressão	16 bar / 1,6 MPa
Alimentação	8...33 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 65
Medição de temperatura	1 x Pt 1000, DIN EN 60751, classe B

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em aplicações industriais dentro da faixa de 1,8...32 l/min.
Aplicações com água, água purificada, soluções de glicol ou refrigerantes lubrificantes, respeitando as condições de operação e precisão indicadas na ficha técnica.
Instalações com conexão de processo G 3/4 rosca externa DN10 e entrada analógica compatível com sinal de 4...20 mA.
Processos cuja temperatura do fluido esteja entre -15...125 °C e pressão de operação não exceda 16 bar.

⚠ Considere outro se precisa de:

Aplicações com vazão fora da faixa especificada de 1,8...32 l/min.
Instalações cuja conexão de processo não possa receber G 3/4 rosca externa DN10 sem adaptador apropriado.
Uso com alimentação fora de 8...33 V DC ou em que a entrada do sistema não aceite sinal analógico de 4...20 mA.
Aplicações que excedam os limites especificados de temperatura do fluido ou pressão.

APLICAÇÕES E USO

Monitoramento de vazão de água ou água purificada em processo industrial, desde que a vazão, temperatura e pressão permaneçam dentro dos limites especificados.
Medição de soluções de glicol; a ficha informa precisão distinta conforme as faixas de viscosidade de 2 < v < 6 cSt e 6 < v < 15 cSt.
Monitoramento de refrigerantes lubrificantes, substância listada na ficha; confirmar no datasheet as condições particulares de compatibilidade e operação do processo.
Possibilidade de integração a um sistema de controle por entrada analógica de 4...20 mA, desde que alimentação, carga e conexão elétrica atendam aos dados declarados. Essa integração depende da configuração do sistema.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Vortex ifm SV5051, 1,8...32 l/min, conexão G 3/4, saída analógica 4...20 mA, verifique estes pontos:

Escolha o SV5051 quando

A vazão necessária estiver entre 1,8...32 l/min, o processo aceitar conexão G 3/4 rosca externa DN10 e o sistema de controle receber sinal analógico 4...20 mA. Confirme também alimentação, temperatura do fluido e pressão nos limites especificados.

Considere outra configuração quando

A faixa de vazão, conexão, sinal elétrico, alimentação, pressão ou temperatura exigida pelo processo estiver fora dos valores informados. Compare os requisitos do sistema com o datasheet antes de selecionar outro sensor; a ficha disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SV5051	Código do produto e part number.
Tipo de produto	Sensor de fluxo Vortex	Categoria e princípio de medição declarados.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Fluidos indicados	Água purificada; água; soluções de glicol; refrigerantes lubrificantes	Substâncias listadas na ficha; observar os limites e dados de precisão aplicáveis.
Princípio de medição	Vortex	Tecnologia utilizada para a medição de fluxo.
Elemento de medição de temperatura	1 x Pt 1000; DIN EN 60751, classe B	Elemento e referência de classe declarados para a medição de temperatura.

Faixa de medição
Alcance de medição de fluxo	1,8...32 l/min \| 0,265...4,716 m/s	Faixa de vazão e velocidade informada na ficha.

Dados elétricos
Tensão de operação	8...33 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 5 mA	Limite de consumo declarado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência mínima de isolamento	100 MΩ (500 V DC)	Valor declarado para a condição de ensaio indicada.
Carga máxima	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800 Ω	Limite de carga da saída conforme a tensão de alimentação indicada.
Compatibilidade eletromagnética	EN IEC 61326-1:2021	Norma EMC especificada.

Saídas
Tipo de sinal	Analógico	Tipo de saída indicado na ficha.
Corrente da saída analógica	4...20 mA	Faixa de sinal de saída.
Quantidade de saídas analógicas	1	Número de saídas declarado.

Precisão e desvios
Repetibilidade	0,2 % do valor final	Valor de repetibilidade informado.
Precisão do controle de fluxo em água	Q < 50 % MEW: < 1 % MEW; Q > 50 % MEW: < 2 % MW	Condições de vazão e referências MEW/MW conforme a ficha.
Precisão para soluções de glicol	2 < v < 6 cSt: ± 5% MEW; 6 < v < 15 cSt: ± 10% MEW	Precisão conforme a faixa de viscosidade indicada; MEW conforme ficha.
Precisão do controle de temperatura	± 0,3 ± 0,005 x T [K]	Expressão de precisão informada para a medição de temperatura.

Tempos de reação
Retardo de prontidão	< 2 s	Tempo declarado até a prontidão.
Tempo de resposta do fluxo	0,34 s (T09)	Tempo de resposta com referência T09.
Tempo de resposta dinâmica da temperatura	< 10 / < 30 s (T05 / T09)	Tempos indicados para as referências T05 e T09.

Condições ambientais e de processo
Temperatura do fluido	-15...125 °C	Faixa de temperatura do fluido.
Temperatura ambiente	-15...85 °C	Faixa de operação ambiental declarada.
Temperatura de armazenamento	-40...85 °C	Faixa permitida para armazenamento.
Resistência à pressão	16 bar / 1,6 MPa	Valor de resistência à pressão especificado.
Pressão mínima de ruptura	25 bar / 2,5 MPa	Pressão de ruptura declarada; não deve ser interpretada como pressão normal de operação.
Condição para evitar cavitação	P(absoluto) saída / P(diferença) > 5,5	Critério informado pela ficha para evitar cavitação.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de utilização declarada para grupos de fluidos.
Grau de proteção	IP 65	Grau de proteção especificado; seguir as condições de instalação e conexão do fabricante.

Resistência mecânica
Resistência a choques	DIN EN 60068-2-27 (30 g, 11 ms)	Ensaio e condições declarados.
Resistência a vibrações	DIN EN 60068-2-6 (com água / 10...61 Hz 1 mm; com água / 61...2000 Hz 2 g)	Ensaio e condições de vibração especificados.

Dados mecânicos e materiais
Conexão de processo	G 3/4 rosca externa DN10	Conexão mecânica declarada.
Montagem	Conexão à tubulação através de adaptador	Método de montagem informado.
Dimensões	90 x 30,2 x 53,7 mm	Dimensões externas declaradas.
Invólucro	Retangular; PPS 40% fibras de vidro	Formato e material informados.
Material da eletrônica	PC 10% fibras de vidro	Material declarado para a eletrônica.
Materiais em contato com o fluido	Sensor: PPSU; seção do tubo: PPS 40% fibras de vidro; vedação: FKM	Materiais molhados especificados.
Peso	82,35 g	Massa declarada.
Torque máximo de aperto	12 Nm	Limite de torque indicado na ficha.
Característica dos contatos	Contatos banhados a ouro	Acabamento declarado para os contatos.

Conexão elétrica
Conector	1 x M12; codificação A; 4 contatos, dourados	Tipo e configuração de conexão elétrica informados.

Conformidade e confiabilidade
Certificado UL	E364788	Número de arquivo UL informado.
MTTF	396 anos	Valor MTTF declarado pelo fabricante; não equivale a prazo de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 8...33 V DC. A saída é analógica de 4...20 mA; verificar a pinagem e o esquema de ligação no datasheet do fabricante antes da conexão.

Processo Conexão de processo G 3/4 rosca externa DN10. A montagem à tubulação é realizada através de adaptador; confirmar a compatibilidade dimensional e de vedação do adaptador utilizado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica de corrente 4...20 mA e alimentação dentro de 8...33 V DC.	✓	A ficha especifica saída analógica 4...20 mA e tensão de operação de 8...33 V DC.
Tubulação com conexão de processo G 3/4 rosca externa DN10, instalada por adaptador adequado.	✓	Essa é a conexão de processo indicada para o sensor; a ficha informa montagem à tubulação através de adaptador.
Processo com fluido dentro de -15...125 °C e pressão de operação de até 16 bar.	✓	Esses são os limites declarados para temperatura do fluido e resistência à pressão.
Aplicação que requer comunicação digital por protocolo não especificado na ficha.	✗	A ficha informa uma saída analógica de 4...20 mA e não declara protocolo digital.
Aplicação com vazão necessária fora de 1,8...32 l/min.	✗	A vazão requerida está fora da faixa de medição informada para o SV5051.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Vortex ifm SV5051, 1,8...32 l/min, conexão G 3/4, saída analógica 4...20 mA

Confirme que a faixa de vazão, a temperatura do fluido e a pressão de operação estão dentro dos limites especificados para o SV5051.
Verifique se o fluido consta entre as substâncias indicadas e se os materiais em contato com o fluido são compatíveis com o processo.
Selecione e confira o adaptador adequado para a conexão de processo G 3/4 rosca externa DN10 e a tubulação.
Instale o sensor conforme as instruções do fabricante; não exceda o torque máximo de aperto de 12 Nm.
Conecte o M12 codificação A à alimentação de 8...33 V DC e à entrada analógica 4...20 mA, consultando a pinagem e o esquema oficial.
Após a montagem, confirme a ausência de vazamentos e valide o sinal de saída e a leitura no sistema de controle.

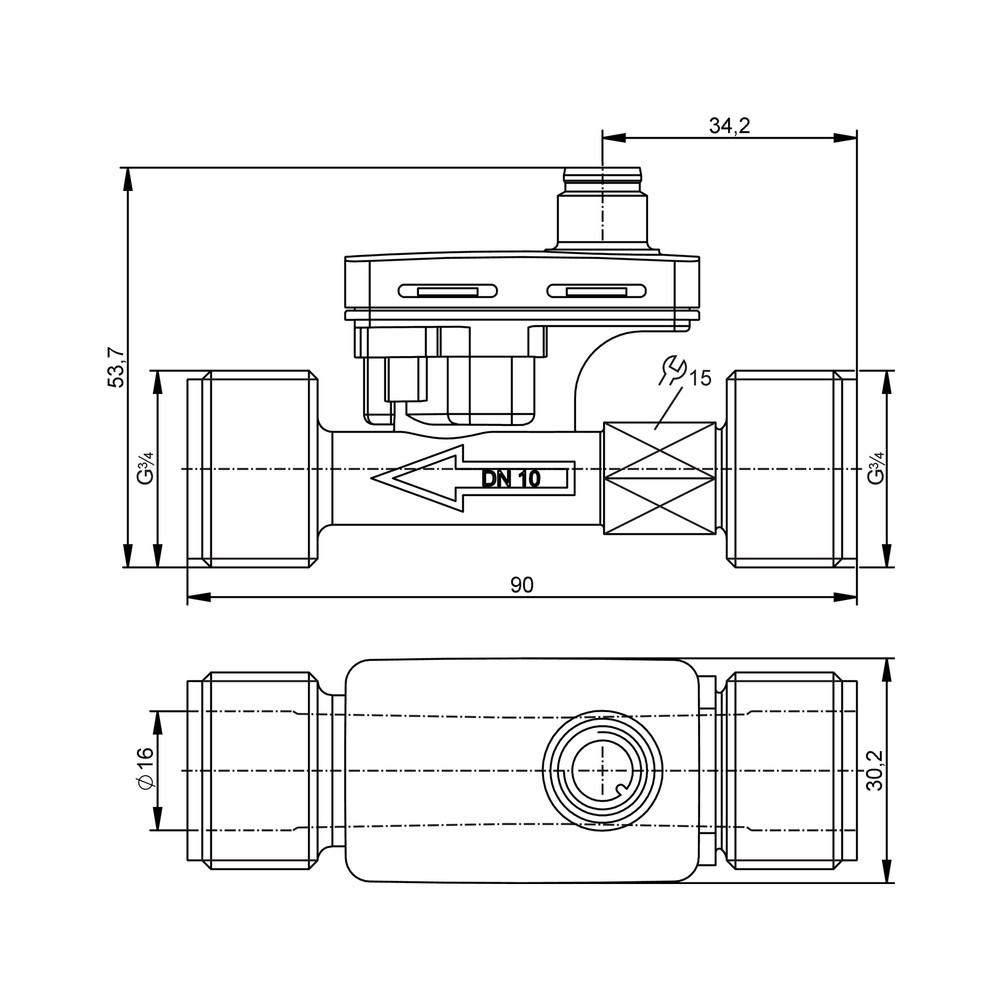

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de vazão permanece ausente ou fora da escala no controlador.	Possível incompatibilidade da entrada analógica, falha de alimentação, ligação incorreta ou vazão fora da faixa de medição.	Verifique a alimentação dentro de 8...33 V DC, a entrada de corrente 4...20 mA, a pinagem no datasheet e se o processo está entre 1,8...32 l/min.
O sinal varia ou não corresponde à vazão esperada.	Condições de processo fora da faixa indicada, instalação inadequada ou fluido/viscosidade que altere a precisão aplicável.	Compare a vazão e as condições do fluido com a ficha; para soluções de glicol, confira a faixa de viscosidade e a precisão correspondente.
Há vazamento no ponto de instalação.	Adaptador, vedação ou montagem incompatível com a conexão do sensor, ou aperto inadequado.	Inspecione a conexão G 3/4, o adaptador e a vedação; confira o procedimento do fabricante e não exceda 12 Nm.
O sensor apresenta leitura instável em condição de pressão ou fluxo elevada.	Possível operação fora dos limites do processo ou condição de cavitação.	Confira a pressão de operação em relação ao limite de 16 bar e verifique o critério de cavitação informado: P(absoluto) saída / P(diferença) > 5,5.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SV5051 (português) (Datasheet) Desenho em escala SV5051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SV5051 e para que tipo de aplicação serve?

É um sensor de fluxo Vortex para monitoramento industrial de fluidos. Sua saída analógica de 4...20 mA permite integração a sistemas que aceitem esse sinal.

O que acompanha o produto?

A ficha informa o sensor como unidade de venda e não especifica acessórios inclusos. Adaptadores e demais componentes não devem ser considerados incluídos sem confirmação do fornecedor.

O SV5051 funciona com qualquer entrada de CLP?

Não necessariamente: o CLP ou controlador precisa aceitar sinal analógico de corrente de 4...20 mA. A ficha não especifica protocolos digitais de comunicação.

Posso instalar o sensor em uma tubulação com rosca diferente de G 3/4?

A conexão informada é G 3/4 rosca externa DN10. Outra interface pode exigir adaptador compatível, que deve ser verificado para a tubulação e a vedação do processo.

O que verificar se não aparece sinal no controlador?

Antes de substituir o sensor, verifique alimentação de 8...33 V DC, tipo de entrada do controlador, ligação M12 e pinagem no datasheet. Confirme também se o circuito está configurado para receber 4...20 mA.

A leitura está instável; isso significa que o sensor está com defeito?

Não necessariamente: verifique se a vazão está dentro de 1,8...32 l/min e se as condições do fluido correspondem às especificações de precisão. Confira também instalação, alimentação e possível cavitação conforme o critério da ficha.

Este modelo serve para medir vazões abaixo de 1,8 l/min ou acima de 32 l/min?

Não dentro da faixa especificada: o alcance declarado é de 1,8...32 l/min. Para processos fora desse intervalo, selecione um sensor cuja faixa cubra a vazão requerida.

Posso usar o SV5051 com fluido acima de 125 °C ou pressão acima de 16 bar?

Essas condições excedem os limites de operação declarados para temperatura do fluido e resistência à pressão. A pressão de ruptura de 25 bar não deve ser usada como pressão normal de trabalho.

Como escolher entre este sensor e um modelo com outra tecnologia?

Escolha o SV5051 se o processo atender à faixa de fluxo, às condições de fluido, à conexão G 3/4 DN10 e à saída analógica de 4...20 mA. A ficha não fornece dados de modelos alternativos; compare seus datasheets para avaliar outras tecnologias.

Quais cuidados devo ter durante a montagem?

Use um adaptador adequado à conexão G 3/4 rosca externa DN10 e consulte as instruções do fabricante para a montagem e a pinagem elétrica. Não exceda o torque máximo especificado de 12 Nm.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de fluxo indicado para o SV5051.

4...20 mA

Faixa de corrente analógica fornecida pela saída do sensor.

Pt 1000

Elemento de medição de temperatura integrado, especificado conforme DIN EN 60751, classe B.

DN10

Designação nominal associada à conexão de processo especificada para este modelo.

MEW

Sigla usada na ficha nas expressões de precisão; consultar o datasheet do fabricante para a definição completa e a interpretação aplicável.
