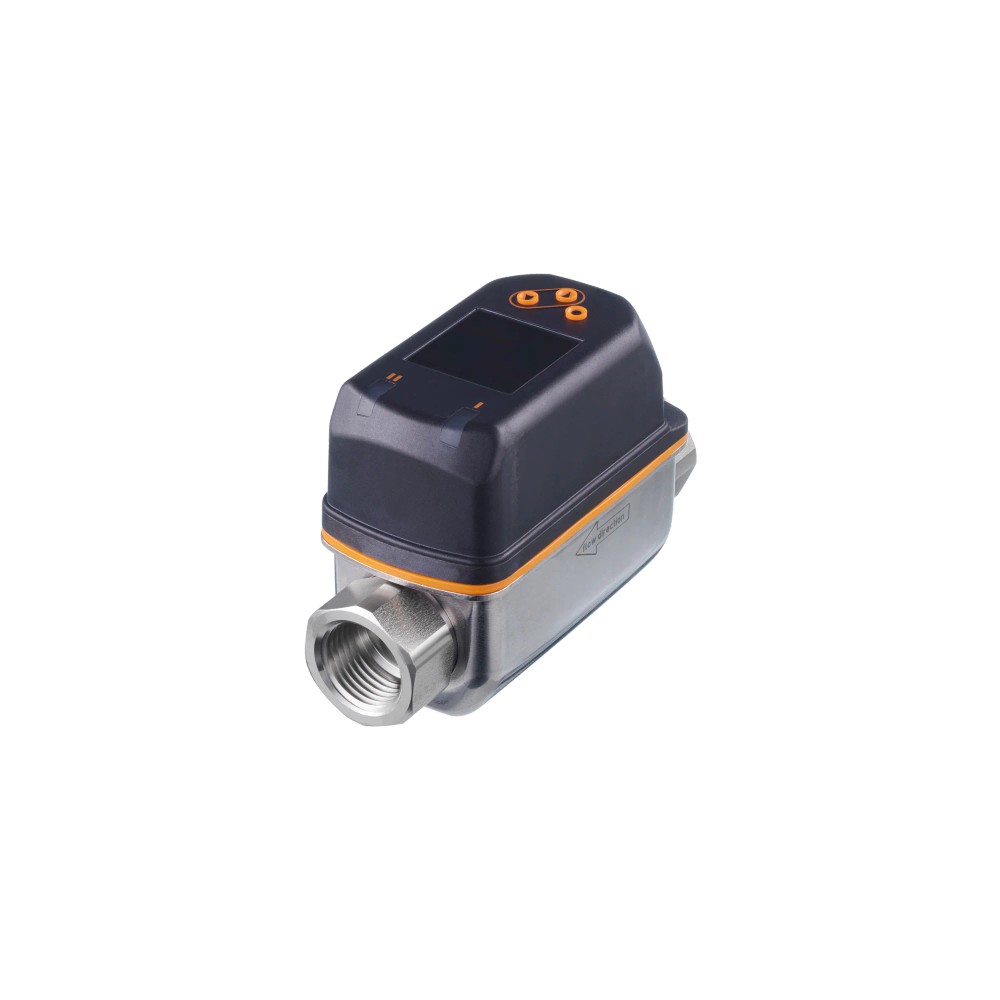

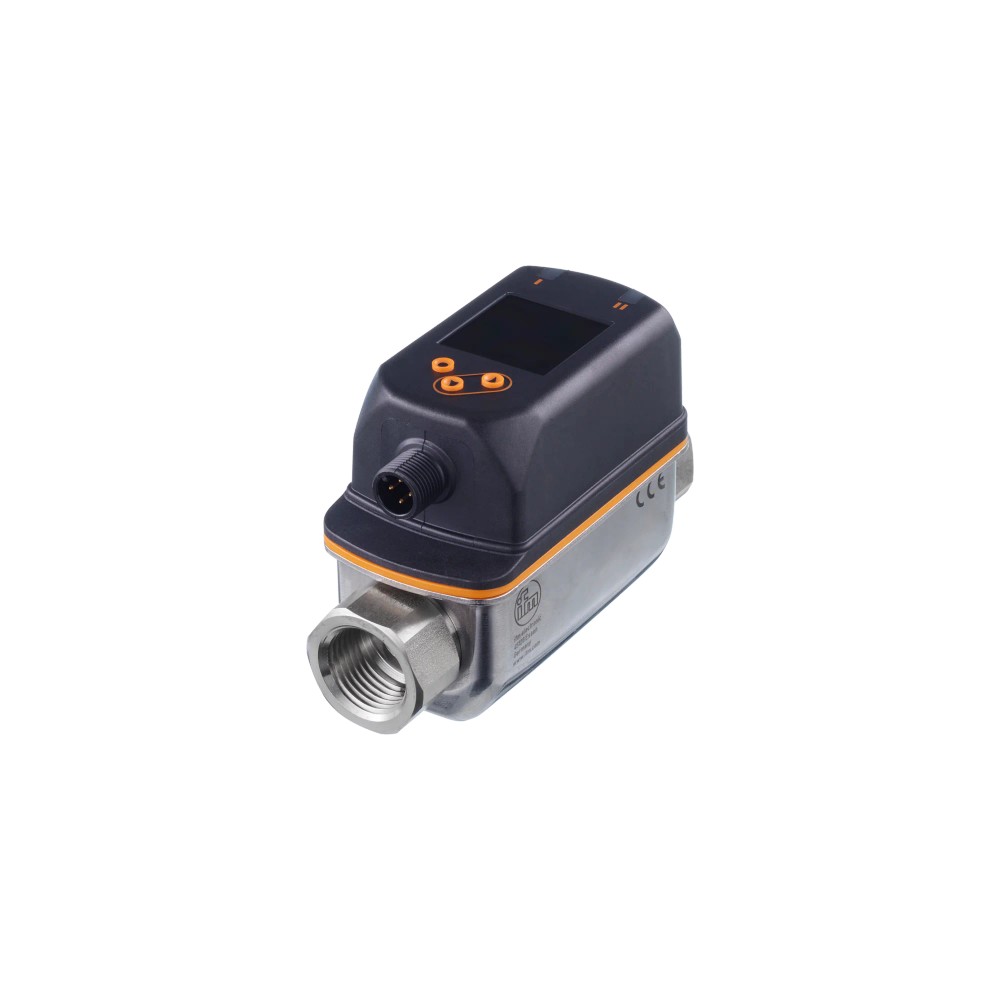

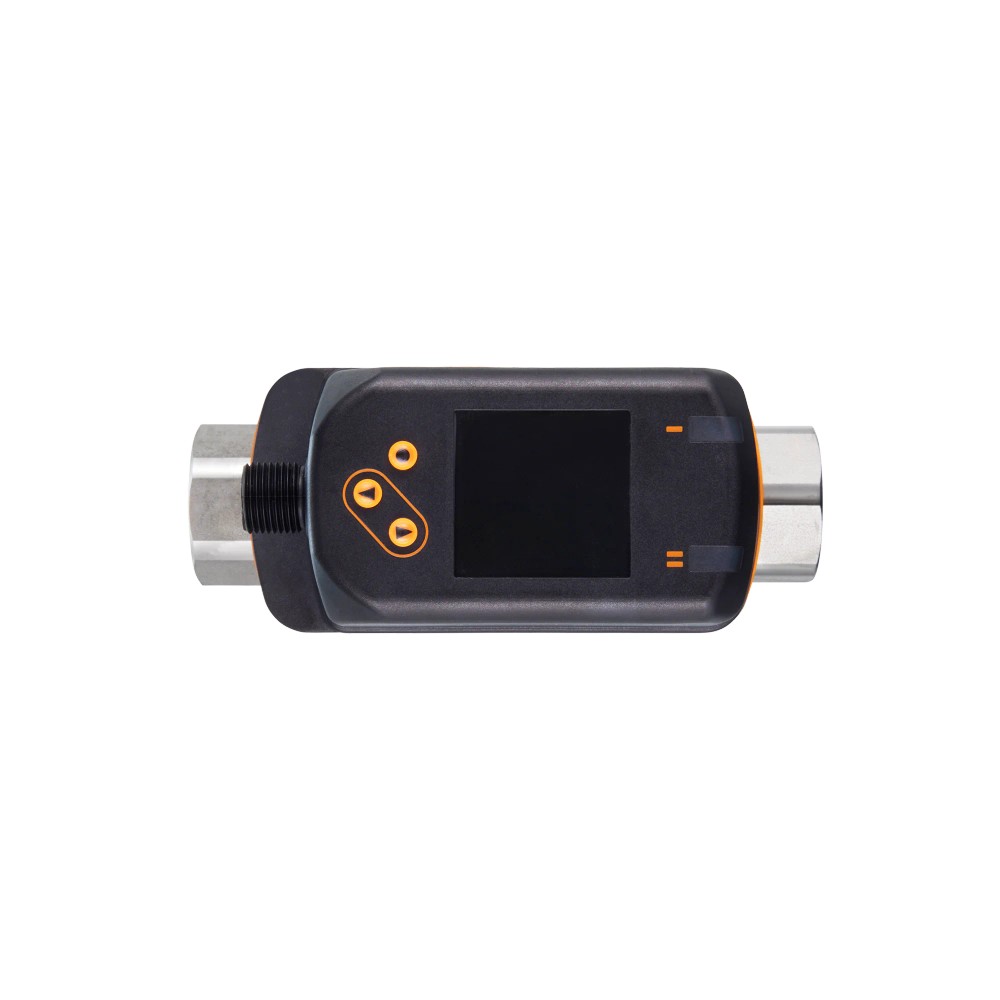

Sensor de Vazão Vortex IFM SV4200 com Display

Pré-visualizar: SV4200 IFM - Sensor de Vazão Vortex IFM Monitoramento Industrial 1-20 l/min Display IO-Link

SV4200 IFM - Sensor de Vazão Vortex IFM Monitoramento Industrial 1-20 l/min Display IO-Link

Imagem meramente ilustrativa

R$ 4.239,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV4200
EAN: 4021179289436
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 1 a 20...mais

Fechar menu

Saiba mais sobre: "SV4200 IFM - Sensor de Vazão Vortex IFM Monitoramento Industrial 1-20 l/min Display IO-Link"

Destaques do Produto

Faixa de vazão

1 a 20 l/min

Conexão de processo

G 1/2 rosca interna, DN8

Saídas

PNP/NPN; sinal de comutação e de frequência configuráveis

Comunicação

IO-Link 1.1; modo SIO disponível

Display

Colorido, 1,44 polegadas, 128 x 128 pixels

Temperatura do fluido

-10 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão Vortex IFM SV4200 com display, faixa de medição de 1 a 20 l/min e IO-Link

O IFM SV4200 é um sensor de vazão Vortex para monitorar o fluxo de fluidos em aplicações industriais. Mede vazões de 1 a 20 l/min e dispõe de display integrado. Oferece saídas de comutação PNP/NPN, sinal de frequência e comunicação IO-Link. É especificado para água, soluções de glicol e refrigerantes lubrificantes, com temperatura do fluido de -10 a 90 °C.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Vortex
Faixa de medição	1 a 20 l/min (0,06 a 1,2 m³/h)
Fluidos indicados	Água, soluções de glicol e refrigerantes lubrificantes
Temperatura do fluido	-10 a 90 °C
Resistência à pressão	12 bar / 1,2 MPa
Conexão de processo	Rosca interna G 1/2, DN8
Sinais e comunicação	Comutação, frequência e IO-Link
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção do invólucro	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em aplicações industriais com água, soluções de glicol ou refrigerantes lubrificantes, dentro da faixa de 1 a 20 l/min.
Instalações com fluido entre -10 e 90 °C e pressão de operação não superior à resistência especificada de 12 bar.
Sistemas que utilizem conexão de processo G 1/2 rosca interna DN8 e alimentação de 18 a 30 V DC.
Aplicações que necessitem de indicação local no display e/ou sinais de comutação, frequência ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações com vazão requerida fora da faixa de medição de 1 a 20 l/min.
Condições de fluido acima de 90 °C ou abaixo de -10 °C, ou pressão superior a 12 bar.
Instalações cujo fluido não esteja entre os fluidos indicados na ficha; confirme a compatibilidade química com o fabricante antes de especificar.
Montagem em processo que exija conexão diferente de G 1/2 rosca interna DN8, sem adaptadores ou componentes apropriados.

APLICAÇÕES E USO

Monitoramento de vazão de água em circuitos industriais, desde que a vazão, temperatura e pressão permaneçam dentro dos limites especificados.
Monitoramento de soluções de glicol em processos industriais; a ficha lista esse fluido como compatível e especifica temperatura de -10 a 90 °C e resistência à pressão de 12 bar.
Monitoramento de refrigerantes lubrificantes em aplicações industriais, respeitando a faixa de medição e os limites de processo indicados.
Integração a sistemas de automação que leiam sinais de comutação ou frequência, ou que utilizem IO-Link 1.1 com comunicação COM2; a compatibilidade do controlador e da porta deve ser conferida na instalação.
A ficha não identifica máquinas, linhas de processo ou aplicações específicas. Confirme a compatibilidade química e as condições reais do fluido com o fabricante antes de aplicar em outros meios.

COMO ESCOLHER

Antes de comprar o Sensor de vazão Vortex IFM SV4200 com display, faixa de medição de 1 a 20 l/min e IO-Link, verifique estes pontos:

Escolha o SV4200 quando

A vazão a monitorar estiver entre 1 e 20 l/min, o fluido for água, solução de glicol ou refrigerante lubrificante, e as condições permanecerem dentro dos limites de temperatura e pressão informados. Considere também a conexão de processo G 1/2 rosca interna DN8, a alimentação de 18 a 30 V DC e a necessidade de display, sinais configuráveis ou IO-Link.

Avalie outro modelo ou tecnologia quando

A vazão requerida ficar fora de 1 a 20 l/min, as condições excederem -10 a 90 °C ou 12 bar, ou a conexão necessária não corresponder à G 1/2 rosca interna DN8. Para outros fluidos, confirme a compatibilidade com o fabricante; a ficha disponível não especifica a adequação a fluidos além dos listados.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM (ifm electronic)	Identificação comercial informada para o produto.
Modelo	SV4200	Código do modelo e part number.
SKU	SV4200	Código de identificação do anúncio.
GTIN	4021179289436	Identificador comercial informado na ficha.
Tipo de produto	Sensor de vazão Vortex com display	Descrição do tipo de produto.
Categoria	Sensor de vazão	Classificação do produto.

Aplicação e fluidos
Aplicação indicada	Aplicações industriais	Descrição geral fornecida para o produto.
Fluidos indicados	Água; soluções de glicol; refrigerantes lubrificantes	Fluidos listados na ficha do produto.
Princípio de medição	Vortex	Tecnologia de medição informada.

Faixa de medição
Alcance de medição	1 a 20 l/min; 0,06 a 1,2 m³/h	Faixa de medição especificada.

Condições do processo
Temperatura do fluido	-10 a 90 °C	Limites informados para o fluido do processo.
Resistência à pressão	12 bar / 1,2 MPa	Resistência à pressão indicada na ficha.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); ETFE; PA 6T; PPS; FKM	Materiais listados para as partes em contato com o fluido.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Consumo informado na ficha.
Função elétrica	PNP/NPN	Tipos de saída indicados; verificar configuração e ligação no datasheet.
Classe de proteção elétrica	III	Classe de proteção indicada.
Resistência de isolamento	Mínimo 100 MΩ a 500 V DC	Valor e condição de ensaio informados.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída.

Entradas/saídas e sinais
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Sinais de saída	Sinal de comutação; sinal de frequência; IO-Link; configuráveis	Sinais descritos como configuráveis.
Função da saída	Abertura/fechamento, parametrizável	Função configurável informada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo especificado.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Padrão relacionado à comunicação IO-Link.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Classe de porta master exigida	A	Classe indicada para a porta master IO-Link.

Conexões
Conexão de processo	G 1/2, rosca interna, DN8	Especificação mecânica da conexão ao processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico indicado na ficha; usar o esquema do fabricante para identificar os pinos.
Torque máximo de aperto	30 Nm	Limite de aperto informado; respeitar a orientação do fabricante na montagem.

Display e elementos de operação
Display	Colorido, 1,44 polegadas, 128 x 128 pixels	Especificação do display integrado.
Indicadores LED	2 x LED amarelo	Elementos indicadores descritos na ficha.

Tempos de reação
Retardo de prontidão	< 3 s	Tempo informado para prontidão.

Condições ambientais
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-20 a 80 °C	Faixa de armazenamento especificada.
Grau de proteção	IP65; IP67	Graus de proteção informados para o produto.
Resistência a choques	DIN EN 60068-2-27; 5 g, 11 ms	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6; com água: 10 a 50 Hz, 1 mm; com água: 50 a 2000 Hz, 2 g	Condições de ensaio informadas na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.

Dados mecânicos e materiais
Dimensões	110 x 45 x 72 mm	Dimensões informadas para o produto.
Peso	474 g	Massa indicada na ficha do catálogo.
Formato do invólucro	Retangular	Formato informado.
Materiais do corpo	1.4404 (aço inoxidável/316L); PC; PBT+PC-GF30; PPS; TPE-U	Materiais listados para o corpo e componentes do produto.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada.

Dados regulatórios e identificação adicional
Certificação/aprovação UL	I001	Código de aprovação informado na ficha; consultar o datasheet para condições e abrangência.
Homologação CPA modelo	001VO	Identificação informada na ficha.
NCM	9026.10.19	Código de classificação fiscal fornecido nos dados do produto.
MTTF	342 anos	Valor informado no catálogo; consultar documentação do fabricante para condições de referência.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão IEC 61131-9; tipo de transferência COM2, 38,4 kBaud.

• Modo SIO disponível.

• Sinais configuráveis de comutação e frequência.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18 a 30 V DC. Função elétrica PNP/NPN. A ficha informa duas saídas digitais, corrente máxima constante de saída de comutação de 100 mA e consumo inferior a 30 mA. Verifique o esquema de ligação do fabricante para atribuição dos pinos e configuração de saída.

Processo Conexão de processo G 1/2 com rosca interna, DN8. Esta é a especificação mecânica da conexão ao processo; não determina compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de automação com IO-Link 1.1 e porta compatível com COM2, 38,4 kBaud	✓	A ficha especifica IO-Link 1.1, IEC 61131-9 e tipo de transferência COM2 a 38,4 kBaud. A porta master deve ser compatível; a classe master port exigida é A.
Entrada digital que aceite sinal PNP ou NPN conforme configuração do sensor	✓	A ficha informa função elétrica PNP/NPN e sinais de comutação configuráveis. Confirme a configuração selecionada e os requisitos elétricos da entrada do controlador.
Tubulação ou conexão de processo G 1/2 rosca interna DN8	✓	A conexão de processo especificada é G 1/2 rosca interna DN8. Verifique a correspondência mecânica e a vedação da instalação.
Processo que demande vazão acima de 20 l/min ou abaixo de 1 l/min	✗	A faixa de medição informada é de 1 a 20 l/min; a ficha não especifica medição fora desse intervalo.
Aplicação com fluido entre -10 e 90 °C e pressão até 12 bar	✓	Esses valores estão dentro dos limites de temperatura do fluido e resistência à pressão indicados. A adequação do fluido deve ser confirmada entre os tipos listados na ficha.
Alimentação diferente de 18 a 30 V DC	✗	A faixa de tensão de operação especificada é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de vazão Vortex IFM SV4200 com display, faixa de medição de 1 a 20 l/min e IO-Link

Confirme que o fluido está entre os tipos indicados e que vazão, temperatura e pressão ficam dentro dos limites especificados.
Verifique que a tubulação ou o adaptador corresponde à conexão de processo G 1/2 rosca interna DN8 e prepare a vedação conforme o projeto da instalação.
Instale o sensor respeitando as instruções de montagem e o torque máximo de aperto informado de 30 Nm; consulte o datasheet para orientações detalhadas de instalação.
Conecte o sensor por meio do conector M12, codificação A, com 4 contatos, seguindo o esquema de ligação oficial do fabricante.
Alimente o sensor com 18 a 30 V DC e confirme que a ligação e a entrada do controlador são compatíveis com a configuração PNP/NPN selecionada.
Configure e valide o sinal de comutação, frequência ou IO-Link conforme a arquitetura de automação e verifique a leitura do display após a colocação em operação.

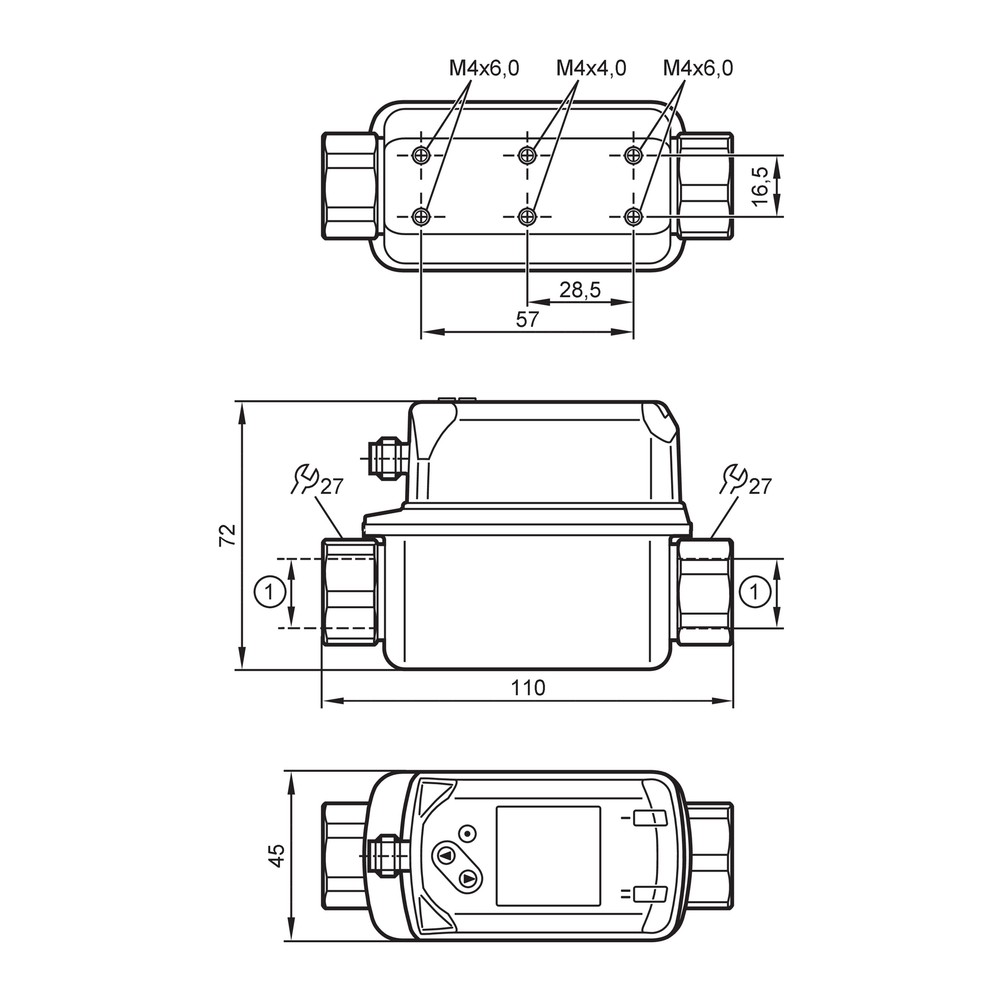

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o sensor.	Alimentação fora da faixa especificada, conexão M12 incorreta ou configuração elétrica incompatível com a entrada do controlador.	Meça a alimentação nos terminais do sensor e compare com a faixa de 18 a 30 V DC; confira a ligação no esquema do fabricante e verifique a configuração PNP/NPN.
A comunicação IO-Link não é estabelecida.	Porta master, classe de porta ou parâmetros de comunicação incompatíveis com os requisitos indicados.	Confirme suporte a IO-Link 1.1, porta master classe A e comunicação COM2 a 38,4 kBaud; verifique também a conexão e a alimentação.
A vazão indicada não corresponde à condição esperada.	Vazão de processo fora da faixa do sensor ou condições do fluido/processo diferentes das especificadas.	Compare a vazão real com a faixa de 1 a 20 l/min e confira tipo de fluido, temperatura e pressão em relação às especificações do produto.
O sinal de comutação não muda como esperado.	Parâmetros de saída ou pontos de comutação não configurados conforme a aplicação, ou incompatibilidade entre a saída e a entrada do controlador.	Revise a parametrização do sensor, o tipo de saída PNP/NPN selecionado e o sinal configurado; compare com os requisitos da entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SV4200 em português (Datasheet) Desenho em escala IFM SV4200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SV4200 e para quem ele serve?

É um sensor industrial de vazão com princípio Vortex, display e interface IO-Link. É destinado ao monitoramento de água, soluções de glicol e refrigerantes lubrificantes dentro das condições especificadas.

Quais sinais e protocolos o SV4200 disponibiliza?

A ficha informa saídas configuráveis de comutação e frequência, função PNP/NPN e IO-Link 1.1. A comunicação IO-Link usa COM2 a 38,4 kBaud e requer porta master classe A.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens adicionais inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento do pedido.

O SV4200 serve para vazões abaixo de 1 l/min ou acima de 20 l/min?

A faixa de medição especificada é de 1 a 20 l/min. A ficha não especifica desempenho de medição fora desse intervalo.

Posso usar o sensor com qualquer fluido ou em temperatura acima de 90 °C?

A ficha lista água, soluções de glicol e refrigerantes lubrificantes, e estabelece temperatura do fluido de -10 a 90 °C. Para outros fluidos ou temperaturas fora dessa faixa, confirme a adequação com o fabricante.

O display acende, mas o controlador não recebe sinal; o que devo verificar?

Verifique a ligação M12, a configuração PNP/NPN e a compatibilidade da entrada do controlador. Confirme também a alimentação dentro de 18 a 30 V DC e consulte o esquema elétrico do datasheet.

A leitura de vazão parece incorreta; devo trocar o sensor?

Antes da troca, confira se a vazão está entre 1 e 20 l/min e se o fluido e as condições de processo correspondem às especificações. Verifique também a instalação e a parametrização consultando o datasheet.

Devo comprar o SV4200 ou procurar outro modelo?

Escolha o SV4200 quando a aplicação exigir a faixa de 1 a 20 l/min, conexão G 1/2 rosca interna DN8 e compatibilidade com os fluidos e limites especificados. Se a vazão, conexão ou condição de processo for diferente, compare com outro modelo adequado; a ficha não indica um modelo alternativo específico.

Que cuidados devo tomar na instalação mecânica?

Confirme a correspondência da conexão G 1/2 rosca interna DN8 e respeite o torque máximo informado de 30 Nm. Siga as instruções de montagem do datasheet do fabricante.

Como conectar o sensor à alimentação e ao sistema de automação?

Use o conector M12 codificação A, de 4 contatos, e alimentação de 18 a 30 V DC. A pinagem e a configuração devem ser verificadas no datasheet, considerando a entrada PNP/NPN ou a porta IO-Link utilizada.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de vazão empregado pelo sensor SV4200.

IO-Link

Interface de comunicação digital indicada para comunicação entre o sensor e um master compatível.

PNP/NPN

Tipos de função elétrica de saída indicados para conexão a entradas compatíveis de automação.

DN8

Designação nominal associada à conexão de processo especificada para o sensor.

Grau de proteção IP

Classificação de proteção do invólucro conforme as designações IP informadas pelo fabricante.
