Sensor de Fluxo Vortex IFM SV4151

Pré-visualizar: SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2

SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2

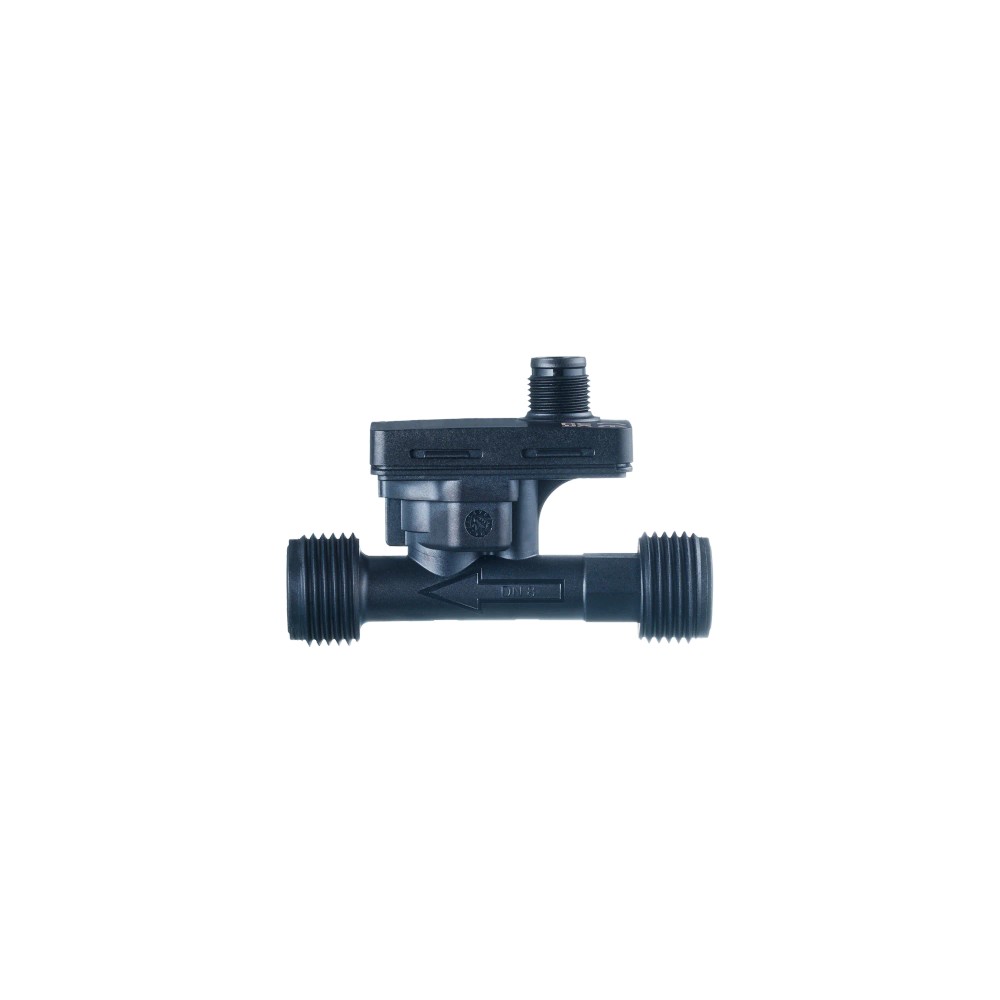

Imagem meramente ilustrativa

R$ 1.201,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV4151
EAN: 4021179349529
NCM do produto: 90261019

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2"

Destaques do Produto

Alcance de medição

0,9...15 l/min

Conexão de processo

G 1/2

Saída

4...20 mA

Grau de Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2

O sensor SV4151 é um dispositivo industrial baseado na tecnologia Vortex, projetado para monitorar a vazão de líquidos como água e refrigerantes lubrificantes. Ele oferece medição precisa entre 0,9 e 15 l/min, operando sob pressões de até 16 bar. É equipado com uma saída analógica de 4-20 mA para fácil integração em sistemas de controle.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Vortex
Alcance	0,9...15 l/min
Conexão	G 1/2 rosca externa
Pressão máx.	16 bar
Saída	4...20 mA
Proteção	IP 65
Alimentação	8...33 V DC
Temperatura	-15...125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Água purificada
Soluções de glicol
Refrigerantes lubrificantes

⚠ Considere outro se precisa de:

Fluidos com alta abrasividade
Tubulações com vibração mecânica extrema sem suporte
Pressões superiores a 16 bar

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial.
Medição de vazão de água purificada em processos.
Controle de refrigerantes lubrificantes em máquinas operatrizes.

COMO ESCOLHER

Antes de comprar o SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2, verifique estes pontos:

Quando utilizar

Indicado para aplicações que exigem medição confiável de líquidos não abrasivos dentro da faixa de 0,9 a 15 l/min e pressão máxima de 16 bar.

Quando evitar

Evite o uso se a aplicação envolver fluidos com alta abrasividade ou se a pressão de pico do sistema superar 16 bar, o que pode causar danos permanentes ao sensor.

ESPECIFICAÇÕES TÉCNICAS

Medição
Tecnologia	Vortex	Princípio de medição
Alcance de medição	0,9...15 l/min	Faixa de operação nominal

Condições operacionais
Resistência à pressão	16 bar	Limite de pressão de operação
Temperatura do fluido	-15...125 °C	Faixa térmica permitida

Dados elétricos
Tensão de operação	8...33 V DC	Alimentação
Saída analógica	4...20 mA	Sinal de controle
Conexão elétrica	M12, 4 pinos	Interface física

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12

Processo G 1/2 rosca externa DN8

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Água com 16 bar de pressão	✓	O sensor suporta pressões nominais de até 16 bar.
Ambiente com alta vibração	✓	Resistência a choques e vibrações conforme normas EN.
Uso em sistemas de alta pressão (> 20 bar)	✗	Excede a resistência mecânica do invólucro do sensor.

INSTALAÇÃO

Como instalar o SV4151 IFM - Sensor de Fluxo Vortex ifm Medição de vazão industrial 0,9-15 l/min, 16 bar, G 1/2

Certifique-se de que a linha de processo esteja despressurizada.
Verifique se o sentido do fluxo na tubulação coincide com a seta indicada no sensor.
Aplique o torque de aperto adequado (máx. 12 Nm) na conexão G 1/2.
Instale o conector M12 conforme o diagrama de pinagem.
Verifique a ausência de vazamentos após pressurizar o sistema.
Realize o teste de sinal analógico 4-20mA no CLP.

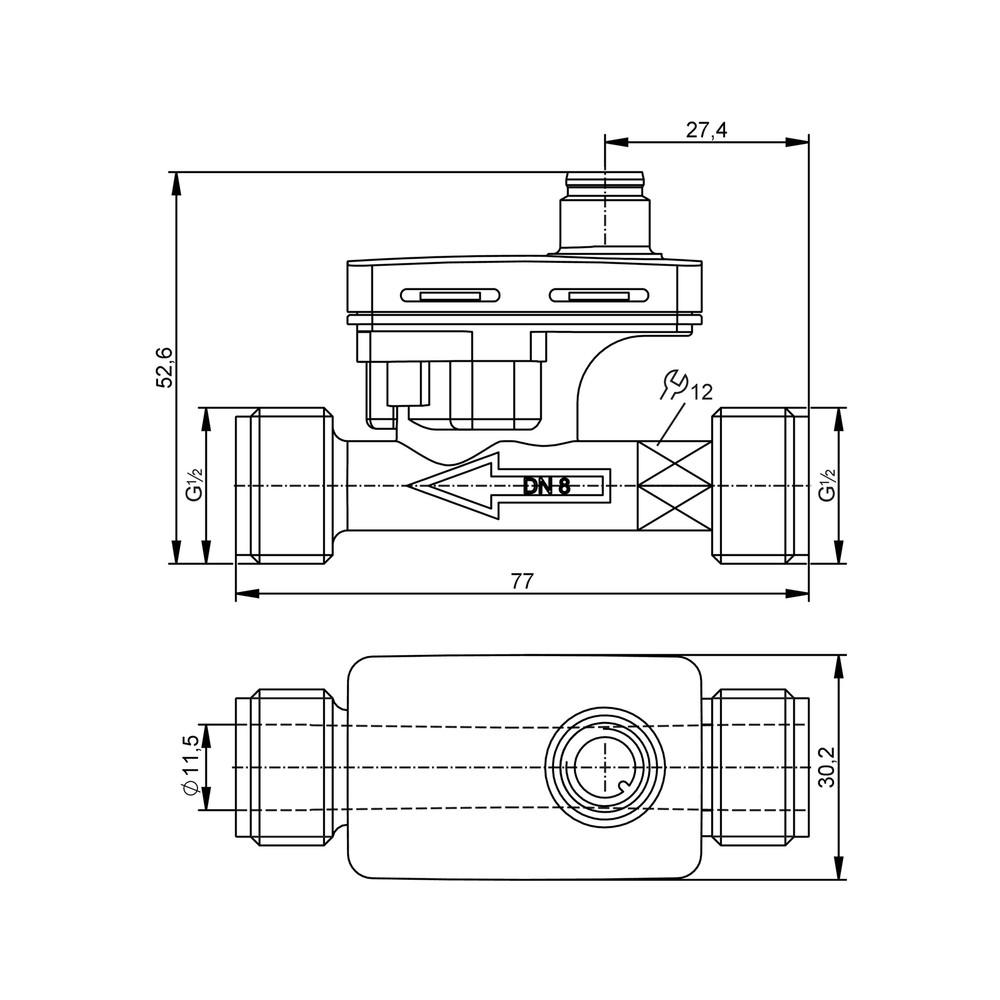

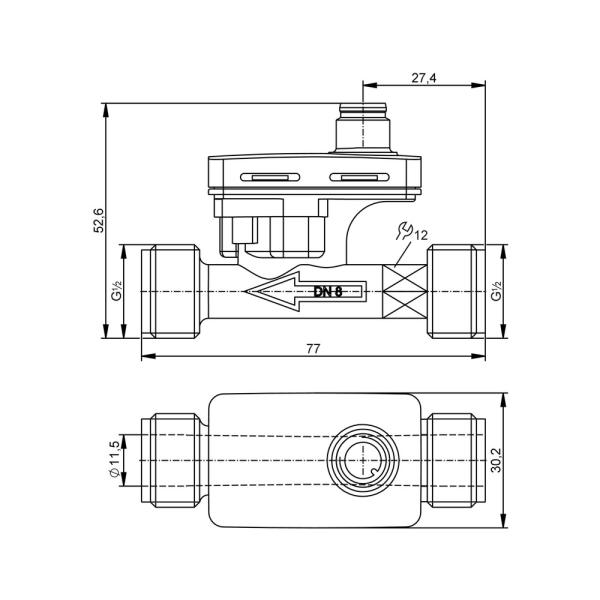

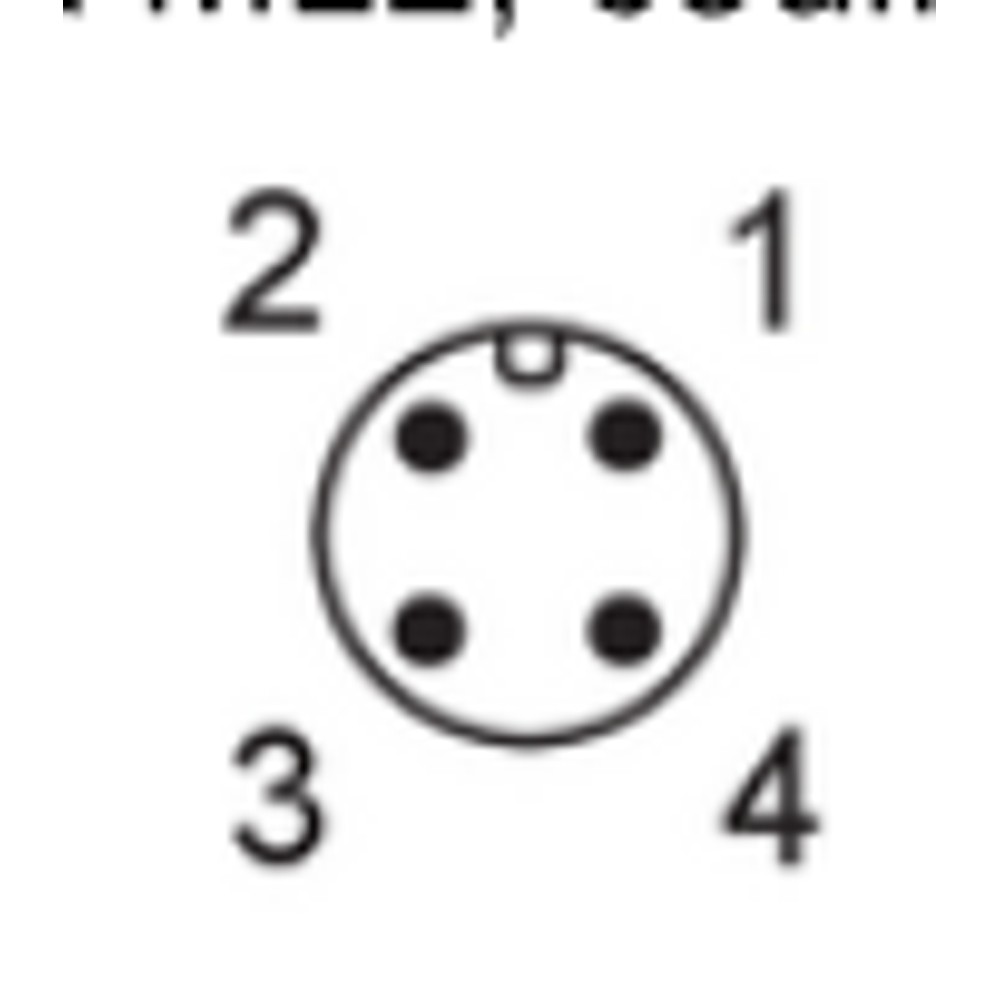

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou deslocada	Acúmulo de contaminantes no corpo do sensor	Realizar limpeza da tubulação e do sensor
Oscilação excessiva na saída analógica	Presença de bolhas de ar na tubulação	Purgar o sistema de tubulação
Sensor inoperante	Tensão de alimentação abaixo de 8V DC	Medir a tensão no conector M12
Vazamento ou falha estrutural	Pressão de operação acima de 16 bar	Verificar manômetro da linha

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial SV4151 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SV4151 e para que ele serve?

Este é um sensor de fluxo Vortex para medição de vazão industrial de líquidos como água, soluções de glicol e refrigerantes lubrificantes.

O que acompanha o produto no momento da compra?

O sensor acompanha o dispositivo e possui conexão de processo G 1/2 rosca externa DN8 e saída analógica 4-20 mA.

Para quais aplicações o sensor SV4151 não é recomendado?

Este sensor não é indicado para fluidos com altas concentrações de partículas sólidas abrasivas que possam danificar o princípio de medição Vortex.

Quais são as restrições de operação deste sensor?

Não utilize este sensor em sistemas onde a pressão exceda 16 bar ou a temperatura do fluido ultrapasse 125 °C, pois isso compromete a integridade do invólucro.

O sensor parou de medir ou oscila muito. O que pode ser?

Sintomas de sinal instável ou sem leitura podem indicar acúmulo de sujeira no sensor ou bolhas de ar na tubulação, sendo necessário verificar o filtro da linha.

Como diagnosticar falhas de comunicação com o CLP?

Verifique se a tensão de operação está entre 8 e 33 V DC e se a corrente de saída analógica está configurada corretamente no seu controlador.

Por que escolher este modelo Vortex em vez de um sensor de fluxo de turbina?

Este sensor utiliza a tecnologia Vortex, que é mais robusta para monitoramento contínuo de líquidos que sensores mecânicos de pás, que tendem a travar.

Devo comprar este sensor ou sensores separados de fluxo e temperatura?

O SV4151 é uma solução integrada de medição, eliminando a necessidade de adquirir um sensor de temperatura e um de vazão separadamente para aplicações industriais padrão.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer rosca G 1/2 com vedação adequada e alinhamento do sensor para garantir que o fluxo incida corretamente sobre o elemento de medição.

Qual a procedência deste sensor?

O SV4151 é fabricado pela ifm electronic, com garantia de procedência industrial direta da marca.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de fluxo baseado na detecção de vórtices formados em um corpo obstáculo no fluxo do fluido (Ref.: Princípio de medida).

DN8

Diâmetro nominal 8, referenciando a bitola da conexão de processo (Ref.: Conexão de processo).

MEW

Sigla para 'MessEndWert', que significa Valor Final da Faixa de Medição (Ref.: Precisão).

IP 65

Grau de proteção contra poeira e jatos de água de baixa pressão (Ref.: Grau de proteção).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente (Ref.: MTTF).
