Sensor de Fluxo Vortex ifm SV4051

Pré-visualizar: SV4051 IFM - Sensor de Fluxo Vortex ifm Medição de Vazão e Temperatura 0,9-15 l/min, G 1/2, M12

SV4051 IFM - Sensor de Fluxo Vortex ifm Medição de Vazão e Temperatura 0,9-15 l/min, G 1/2, M12

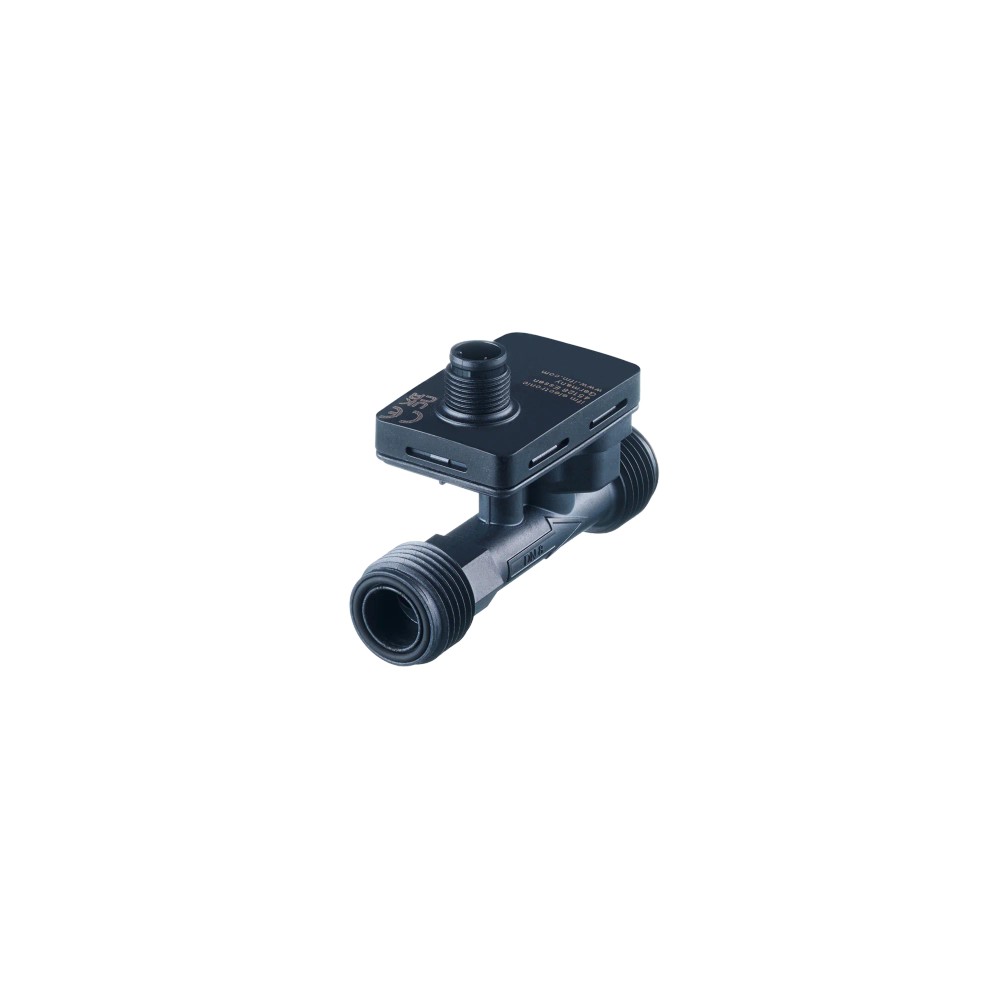

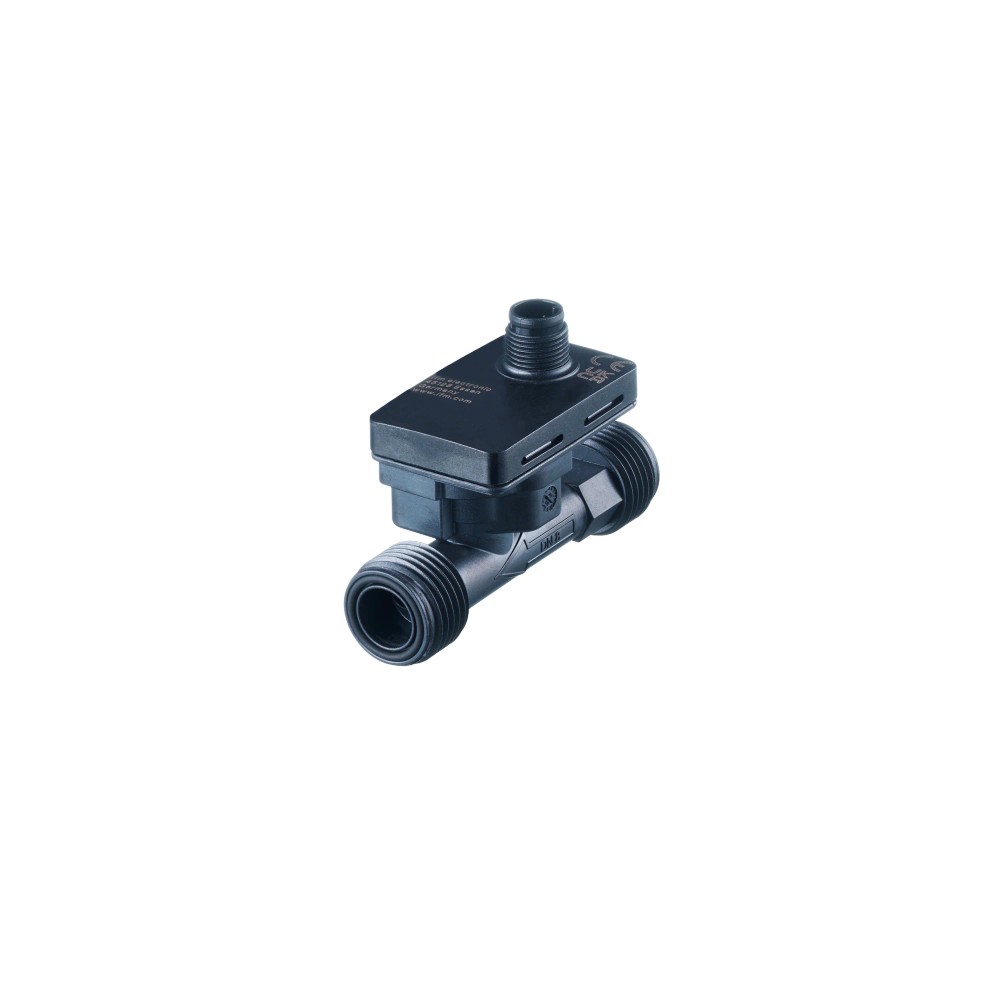

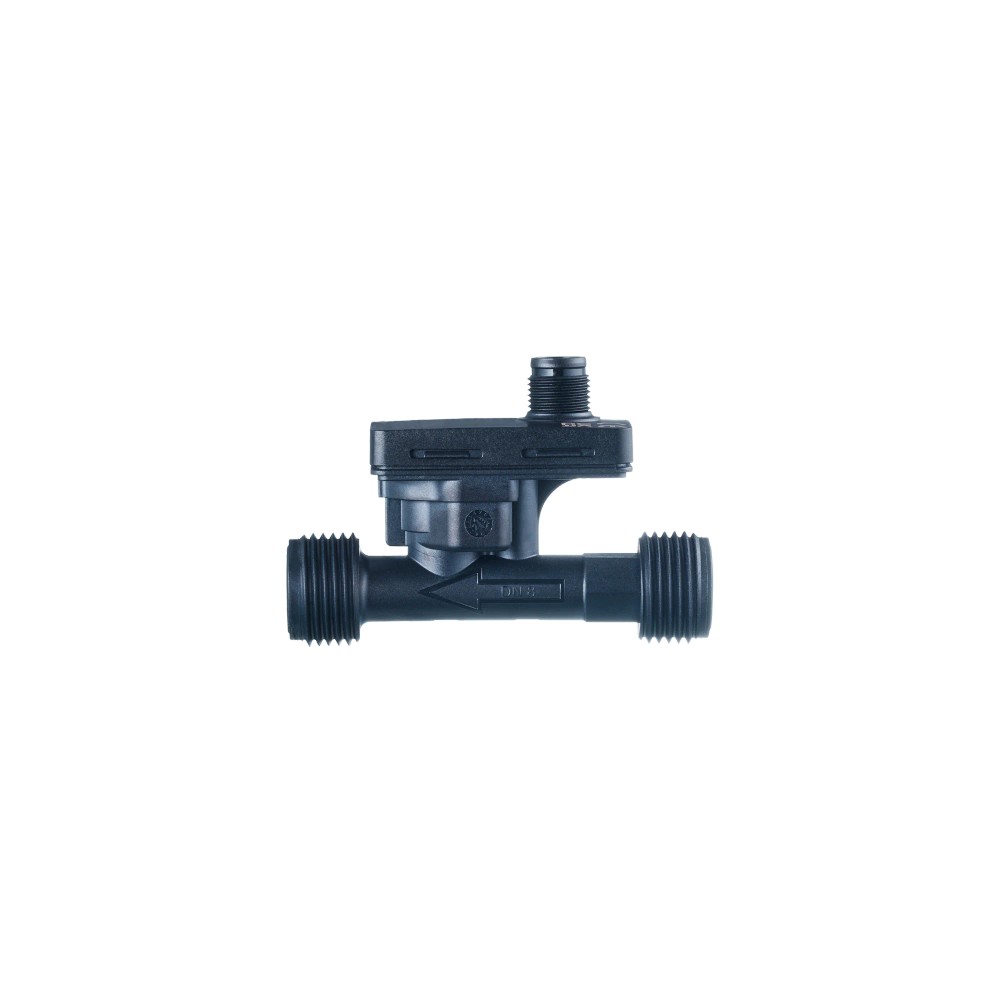

Imagem meramente ilustrativa

R$ 1.201,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV4051
EAN: 4021179349512
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SV4051 IFM - Sensor de Fluxo Vortex ifm Medição de Vazão e Temperatura 0,9-15 l/min, G 1/2, M12"

Destaques do Produto

Faixa de vazão

0,9...15 l/min

Fluidos indicados na ficha

Água purificada, água, soluções de glicol e refrigerantes lubrificantes

Saída

Analógica, 4...20 mA

Processo

G 1/2 rosca externa DN8

Alimentação

8...33 V DC

Temperatura do fluido

-15...125 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo Vortex ifm SV4051, medição de vazão e temperatura, 0,9...15 l/min, G 1/2 DN8, M12

O ifm SV4051 é um sensor de fluxo Vortex para medição de vazão e temperatura em aplicações industriais. Mede vazões de 0,9...15 l/min e temperatura do fluido de -15...125 °C. Possui saída analógica de 4...20 mA, conexão de processo G 1/2 externa DN8 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Vortex
Faixa de vazão	0,9...15 l/min
Faixa de temperatura do fluido	-15...125 °C
Saída analógica	4...20 mA
Conexão de processo	G 1/2 rosca externa DN8
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	8...33 V DC
Resistência à pressão	16 bar / 1,6 MPa
Grau de proteção	IP 65
Dimensões	77 x 30,2 x 52,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de vazão e temperatura em aplicações industriais com fluidos compatíveis indicados na ficha: água purificada, água, soluções de glicol e refrigerantes lubrificantes.
Instalações cuja vazão esteja entre 0,9 e 15 l/min, pressão de operação dentro do limite de 16 bar e temperatura do fluido entre -15 e 125 °C.
Sistemas de aquisição capazes de receber sinal analógico de 4...20 mA e alimentar o sensor com 8...33 V DC.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora de 0,9...15 l/min ou pressão acima de 16 bar.
Não especificar para fluido ou condição de processo sem confirmar compatibilidade química e operacional com o fabricante; a ficha disponível cita apenas água purificada, água, soluções de glicol e refrigerantes lubrificantes.
Não conectar diretamente a uma entrada que não aceite sinal de corrente 4...20 mA ou sem alimentação compatível de 8...33 V DC.

APLICAÇÕES E USO

Aplicação indicada na ficha: uso industrial com água, água purificada, soluções de glicol ou refrigerantes lubrificantes, respeitando a compatibilidade do fluido com PPSU, PPS com 40% de fibras de vidro e FKM.
Medição em circuitos cuja vazão esteja entre 0,9 e 15 l/min e cuja temperatura do fluido esteja entre -15 e 125 °C; verificar também os limites de pressão e as condições ambientais especificadas.
Possibilidade inferida: monitoramento de vazão em circuitos de processo com entrada analógica 4...20 mA. A adequação depende da compatibilidade do fluido, da instalação hidráulica e da configuração do sistema receptor.
A ficha não comprova adequação a fluidos diferentes dos listados, nem a condições fora das faixas declaradas; confirmar com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo Vortex ifm SV4051, medição de vazão e temperatura, 0,9...15 l/min, G 1/2 DN8, M12, verifique estes pontos:

Escolha o SV4051 quando

A aplicação exigir medição de vazão Vortex entre 0,9 e 15 l/min, medição de temperatura do fluido, sinal de 4...20 mA, processo G 1/2 externa DN8 e operação dentro dos limites de temperatura e pressão especificados.

Avalie outro modelo ou confirme com o fabricante quando

A vazão, a pressão ou a temperatura estiverem fora dos limites informados, o fluido não estiver entre os descritos na ficha ou a instalação exigir conexão de processo ou interface elétrica diferente. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo Vortex	Princípio de medição informado pelo fabricante.
Aplicação	Aplicações industriais	Descrição de aplicação da ficha.
Substâncias indicadas	Água purificada; água; soluções de glicol; refrigerantes lubrificantes	Fluidos listados na ficha; confirmar a compatibilidade com as condições específicas do processo.

Faixas de medição
Alcance de medição de fluxo	0,9...15 l/min / 0,133...2,21 m/s	Faixa de medição declarada.
Alcance de medição de temperatura	-15...125 °C	Faixa de medição declarada para o fluido.
Elemento de medição de temperatura	1 x Pt 1000; DIN EN 60751, classe B	Elemento e referência normativa informados na ficha.

Precisão e repetibilidade
Precisão de fluxo (água)	Q < 50 % MEW: < 1 % MEW; Q > 50 % MEW: < 2 % MW	Valores especificados para água; conservar a notação da ficha.
Precisão de fluxo (soluções de glicol 35%)	2 > v < 6 cSt: ± 5% MEW; 6 > v < 15 cSt: ± 10% MEW	Condição de fluido e viscosidade conforme ficha; a notação das faixas é mantida como fornecida.
Repetibilidade	0,2 % do valor final	Valor informado no conjunto de atributos do produto.
Precisão de controle de temperatura	± 0,3 ± 0,005 x T K	Expressão de precisão conforme ficha.

Saídas e resposta
Quantidade de saídas analógicas	1	Quantidade especificada.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal de saída.
Tempo de resposta (controle de fluxo)	0,34 s (T09)	Tempo informado para controle de fluxo.
Tempo dinâmico de resposta T05 / T09	< 10 / < 30 s	Valores conforme nomenclatura da ficha.
Retardo de prontidão	< 2 s	Tempo após o qual o sensor fica pronto, conforme ficha.

Dados elétricos
Tensão de operação	8...33 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 5 mA	Valor máximo informado.
Carga máxima	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800 Ω	Limite da carga da saída conforme tensão de alimentação indicada.
Classe de proteção	III	Classificação elétrica declarada.
Resistência de isolamento mínima	100 MΩ; (500 V DC)	Condição de ensaio indicada na ficha.
EMC	EN IEC 61326-1:2021	Norma de compatibilidade eletromagnética informada.
Certificado UL	E364788	Número do arquivo UL informado na ficha.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo, codificação e contatos da conexão declarados.
Conexão de processo	G 1/2 rosca externa DN8	Conexão mecânica de processo.
Montagem à tubulação	Através de adaptador	Método de montagem indicado nos dados do produto.
Comunicação	Saída analógica 4...20 mA; protocolo digital não especificado	A ficha identifica sinal analógico e não declara protocolo digital.

Condições de processo e ambientais
Temperatura do fluido	-15...125 °C	Limite de medição informado.
Temperatura ambiente	-15...85 °C	Faixa declarada na ficha.
Aviso sobre temperatura ambiente	Temperatura do fluido > 0 °C: -40...85 °C	Condição específica anotada pelo fabricante; observar a dependência da temperatura do fluido.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Resistência à pressão	16 bar / 1,6 MPa	Limite informado para resistência à pressão.
Aviso da resistência à pressão	≤ 90 °C	Condição de temperatura associada ao dado de pressão na ficha.
Pressão mínima de ruptura	25 bar / 2,5 MPa	Valor informado como pressão mínima de ruptura; não substitui o limite de operação.
Aviso da pressão mínima de ruptura	125 °C	Temperatura associada à observação de pressão de ruptura na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso conforme declaração da ficha.
Grau de proteção	IP 65	Grau declarado; não implica adequação a condições não especificadas.

Resistência mecânica
Resistência a choques	DIN EN 60068-2-27 (30 g, 11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6 (com água / 10...61 Hz 1 mm; com água / 61...2000 Hz 2 g)	Condições de ensaio informadas para operação com água.
Torque máximo de aperto	12 Nm	Limite de aperto declarado.

Materiais e construção
Materiais em contato com o fluido	Sensor: PPSU; seção do tubo: PPS 40% fibras de vidro; vedação: FKM	Materiais molhados declarados.
Materiais do invólucro e eletrônica	Invólucro: PPS 40% fibras de vidro; eletrônica: PC 10% fibras de vidro	Materiais informados nos atributos do produto.
Formato do invólucro	Retangular	Formato especificado.
Dimensões	77 x 30,2 x 52,6 mm	Dimensões declaradas nos atributos do produto.
Peso	69,25 g	Valor informado nos atributos do produto.

Características adicionais
Característica especial	Contatos banhados a ouro	Acabamento dos contatos conforme ficha.
Sonda de temperatura de autoaquecimento	1 K/mW	Parâmetro informado pelo fabricante.
MTTF	396 anos	Valor declarado nos dados do produto; não representa garantia de vida útil em uma aplicação específica.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 8...33 V DC. Verificar a atribuição dos pinos no datasheet antes da ligação; a ficha fornecida não detalha o pinout.

Processo Rosca externa G 1/2 DN8. A montagem à tubulação é indicada como realizada através de adaptador; confirmar a geometria do adaptador e a compatibilidade mecânica com a instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA, alimentação de 8...33 V DC e processo compatível com G 1/2 externa DN8	✓	Corresponde à saída, alimentação e conexão de processo especificadas para o SV4051.
Entrada somente de tensão ou protocolo digital, sem conversor ou interface compatível	✗	A ficha informa saída analógica de corrente 4...20 mA e não especifica protocolo digital.
Vazão de processo entre 0,9 e 15 l/min, fluido indicado na ficha, pressão até 16 bar e temperatura entre -15 e 125 °C	✓	As condições estão dentro das faixas declaradas, sujeitas à confirmação da compatibilidade do fluido e da instalação.
Pressão de processo superior a 16 bar ou temperatura do fluido fora de -15...125 °C	✗	A condição ultrapassa os limites de operação informados para o produto.
Tubulação sem adaptador compatível com rosca G 1/2 externa DN8	✗	A conexão de processo declarada é G 1/2 externa DN8; a ficha indica montagem através de adaptador.

INSTALAÇÃO

Como instalar o Sensor de fluxo Vortex ifm SV4051, medição de vazão e temperatura, 0,9...15 l/min, G 1/2 DN8, M12

Confirme que o fluido está entre os indicados na ficha e que vazão, temperatura e pressão permanecem dentro dos limites do sensor.
Verifique a conexão da tubulação e selecione um adaptador compatível com a rosca externa G 1/2 DN8.
Instale o sensor na linha usando o adaptador adequado; consulte o datasheet para orientação de montagem e condições de instalação.
Aperte a conexão sem exceder o torque máximo especificado de 12 Nm.
Conecte o M12 codificação A de 4 contatos a uma alimentação de 8...33 V DC e a uma entrada compatível com saída de corrente 4...20 mA; consulte o datasheet para identificar os pinos.
Após a instalação, verifique a alimentação, o sinal analógico e a leitura de vazão e temperatura no sistema receptor.

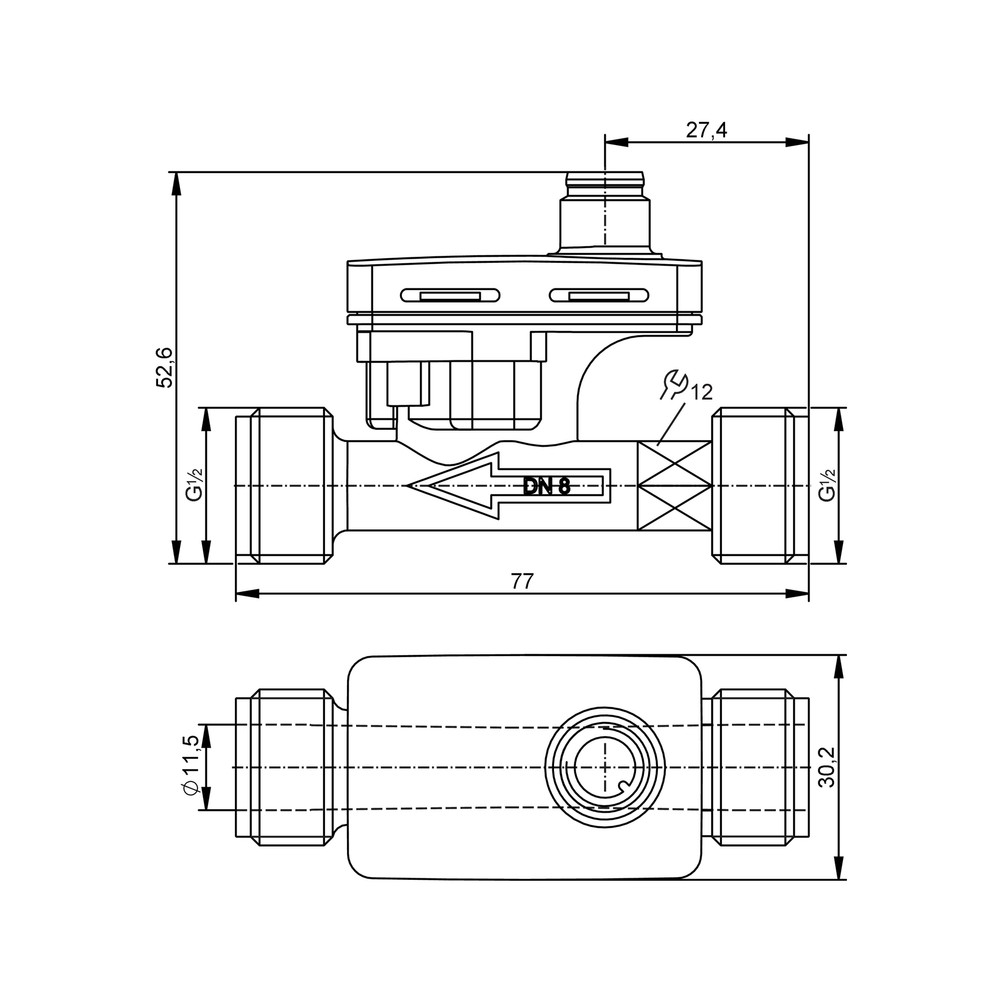

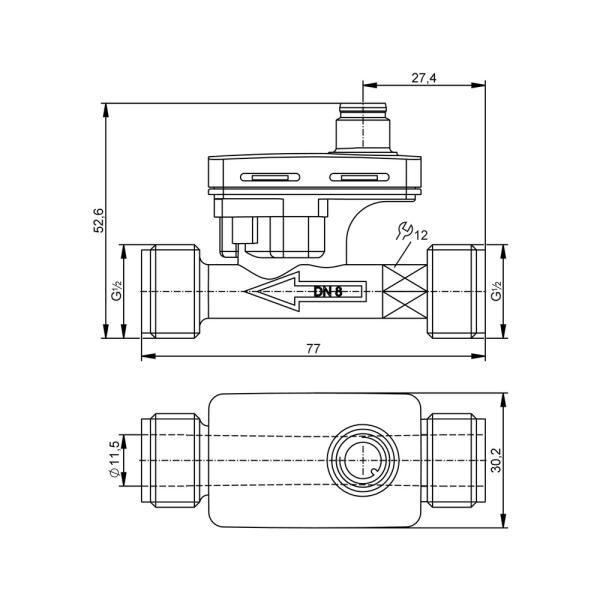

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não apresenta uma leitura de corrente válida.	Alimentação fora da faixa de 8...33 V DC, circuito aberto ou entrada receptora incompatível com sinal 4...20 mA.	Meça a tensão nos terminais de alimentação e verifique continuidade, ligação da entrada e compatibilidade do receptor com corrente 4...20 mA.
A vazão indicada fica fora da faixa esperada ou não acompanha o processo.	Vazão fora do intervalo de 0,9...15 l/min, conexão hidráulica ou adaptador inadequado, ou fluido não contemplado na ficha.	Compare a vazão de referência com a faixa do sensor, confira a conexão G 1/2 DN8 e confirme o fluido e as condições de processo.
A leitura de temperatura não corresponde à condição observada no processo.	Temperatura fora da faixa de -15...125 °C, instalação ou condição de processo incompatível, ou problema no circuito de sinal.	Verifique a temperatura de processo com referência independente, confirme que está dentro da faixa e confira alimentação e sinal analógico.
Há vazamento na conexão do sensor com a tubulação.	Adaptador incompatível, vedação ou montagem inadequada, ou aperto acima do limite especificado.	Despressurize a linha conforme o procedimento da instalação e inspecione o adaptador, a vedação e o torque; não exceda 12 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm SV4051 em português (Datasheet) Desenho em escala do SV4051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm SV4051 e para quem ele serve?

É um sensor Vortex para medir vazão e temperatura em aplicações industriais. É destinado a sistemas com vazão de 0,9...15 l/min e leitura analógica de 4...20 mA.

Quais conexões e sinal de saída ele utiliza?

A conexão de processo é G 1/2 externa DN8 e a conexão elétrica é M12, codificação A, com 4 contatos. A saída é analógica de corrente 4...20 mA.

O sensor acompanha cabo, adaptador ou outros acessórios?

A ficha informa uma peça por embalagem, mas não especifica cabo, adaptador ou acessórios incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da instalação.

Ele funciona com qualquer fluido ou material de tubulação?

Não é possível afirmar compatibilidade com qualquer fluido ou material. A ficha lista água purificada, água, soluções de glicol e refrigerantes lubrificantes e informa materiais molhados PPSU, PPS com 40% de fibras de vidro e FKM.

Posso usar o SV4051 acima de 16 bar ou fora da faixa de temperatura?

Não: a ficha informa resistência à pressão de 16 bar e temperatura do fluido de -15...125 °C. Não selecione o sensor para condições que ultrapassem esses limites.

Ele serve para uma entrada de tensão ou comunicação digital?

A ficha especifica saída analógica de corrente 4...20 mA e não declara protocolo digital. Para uma entrada de tensão ou interface digital, confirme a necessidade de um conversor ou de outro modelo.

O que verificar se a leitura de vazão está ausente?

Antes de substituir o sensor, verifique a alimentação de 8...33 V DC, a continuidade do circuito e se a entrada receptora aceita 4...20 mA. Confirme também que a vazão está dentro de 0,9...15 l/min.

O que pode causar uma leitura de temperatura inesperada?

Verifique primeiro se a temperatura do fluido está entre -15 e 125 °C e se o circuito de alimentação e sinal está conectado corretamente. Compare a medição com uma referência independente antes de concluir que o sensor está defeituoso.

Quando escolher este modelo em vez de outro sensor de fluxo?

Escolha o SV4051 quando a aplicação estiver dentro das faixas declaradas e exigir princípio Vortex, saída de 4...20 mA e conexão G 1/2 externa DN8. Se precisar de outra faixa, conexão ou tipo de sinal, avalie um modelo que atenda a esses requisitos.

Que cuidados devo ter ao instalar o sensor na tubulação?

Use um adaptador compatível com G 1/2 externa DN8 e não exceda o torque máximo de 12 Nm. Consulte o datasheet para o esquema de ligação e confirme o pinout antes de conectar o M12.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição de fluxo especificado para o SV4051 (Ref.: princípio de medida).

4...20 mA

Sinal analógico de corrente utilizado para transmitir a saída do sensor (Ref.: corrente da saída analógica).

DN8

Identificação nominal associada à conexão de processo declarada (Ref.: G 1/2 rosca externa DN8).

Pt 1000

Elemento de medição de temperatura especificado para o sensor (Ref.: DIN EN 60751, classe B).

IP 65

Grau de proteção declarado para o produto; a ficha não detalha condições de exposição além dessa classificação (Ref.: grau de proteção).
