Sensor de Fluxo Vortex IFM SV4050

Pré-visualizar: SV4050 IFM - Sensor de Fluxo Vortex IFM Medição de vazão e temperatura 0,9-15 l/min G 1/2

SV4050 IFM - Sensor de Fluxo Vortex IFM Medição de vazão e temperatura 0,9-15 l/min G 1/2

Imagem meramente ilustrativa

R$ 1.710,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV4050
EAN: 4021179278461
NCM do produto: 90261019

Destaques do Produto Faixa de Medição 0,9...mais

Fechar menu

Saiba mais sobre: "SV4050 IFM - Sensor de Fluxo Vortex IFM Medição de vazão e temperatura 0,9-15 l/min G 1/2"

Destaques do Produto

Faixa de Medição

0,9 - 15 l/min

Saída

4-20 mA

Conexão de Processo

G 1/2

Tensão de Alimentação

8-33 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Vortex IFM SV4050 - Medição de Vazão e Temperatura (0,9-15 l/min)

O sensor Vortex IFM SV4050 é um dispositivo robusto para medição de vazão entre 0,9 e 15 l/min e temperatura, ideal para controle de fluidos industriais. Utiliza tecnologia Vortex para garantir precisão e durabilidade com contatos banhados a ouro. A unidade opera com sinal analógico 4-20 mA, facilitando a integração em sistemas de automação padrão.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM Electronic
SKU	SV4050
Tecnologia	Vortex
Range de Vazão	0,9-15 l/min
Range de Temperatura	-40...100 °C
Saída	Analógica 4-20 mA
Conexão	G 1/2
Proteção	IP 65
Alimentação	8-33 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de água em sistemas de refrigeração
Circuitos de refrigeração industrial com soluções de glicol
Monitoramento de vazão em linhas de lubrificação
Aplicações que exigem medição combinada de vazão e temperatura

⚠ Considere outro se precisa de:

Fluidos com alta viscosidade que excedam a capacidade de medição do princípio Vortex
Ambientes com pressão superior a 12 bar
Linhas com partículas sólidas grandes ou sujeira que possam causar entupimento
Locais com vibração mecânica extrema sem suporte adequado

APLICAÇÕES E USO

Monitoramento de vazão em sistemas de arrefecimento de máquinas operatrizes
Controle de temperatura e fluxo em circuitos de água de refrigeração
Monitoramento de linhas de lubrificação em sistemas automatizados
Sistemas de gerenciamento de fluidos baseados em água ou misturas de glicol

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Vortex IFM SV4050 - Medição de Vazão e Temperatura (0,9-15 l/min), verifique estes pontos:

Quando escolher o SV4050

Ideal para aplicações onde é necessário monitorar a vazão de líquidos e temperatura simultaneamente em sistemas de pequeno porte, garantindo alta repetibilidade de 0,2%.

Quando buscar outra alternativa

Se sua aplicação exige medição de alta pressão (acima de 12 bar), fluidos viscosos, gases, ou se a necessidade de comunicação digital requer IO-Link, consulte outros modelos da linha IFM.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e Precisão
Faixa de medição	0,9...15 l/min	Faixa de operação nominal
Princípio de medição	Vortex	Tecnologia de detecção
Precisão (Fluxo)	< 1 % MEW (Q < 50%) / < 2 % MW (Q > 50%)	Referência: Água
Elemento de medição de temperatura	1 x Pt 1000 (Classe B)	Norma DIN EN 60751

Dados Elétricos
Tensão de operação	8...33 V DC	Tensão de alimentação
Sinal de saída	4...20 mA (analógico)	Interface de comunicação
Carga máxima	< (Ub - 8 V) / 20 mA	Limite de carga a 24V
Conexão elétrica	M12, 4 pinos, contatos dourados	Codificação A

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa	DN8
Material da carcaça	PA 6T	Poliamida de alta resistência
Materiais em contato com fluido	ETFE, PA 6T, FKM	Compatibilidade química
Dimensões	77 x 30,22 x 53 mm	Dimensões externas

Condições Ambientais
Resistência à pressão	12 bar	Operação nominal
Temperatura do fluido	-40...100 °C	Temperatura de operação
Grau de proteção	IP 65	Proteção contra ingresso

COMPATIBILIDADE

Comunicação

• 4-20 mA analógico

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4, dourado

Processo G 1/2 rosca externa DN8

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água industrial	✓	O sensor é projetado para operar com água e soluções baseadas em água dentro dos limites de pressão.
Aplicação em alta pressão (20 bar)	✗	A pressão máxima de operação é de 12 bar; pressões superiores podem causar falha.
Medição de fluidos viscosos (óleo pesado)	✗	O princípio Vortex não é otimizado para fluidos de alta viscosidade.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Vortex IFM SV4050 - Medição de Vazão e Temperatura (0,9-15 l/min)

Verifique a compatibilidade da rosca G 1/2 do processo com o sensor.
Limpe a tubulação para remover partículas que possam danificar o sensor.
Aplique veda rosca compatível (não incluso) se necessário.
Instale o sensor mantendo a direção do fluxo alinhada com a seta na carcaça.
Conecte o cabo M12 de 4 pinos observando a codificação A.
Verifique se a tensão de alimentação está entre 8 e 33 V DC antes de ligar.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou errática da vazão	Acúmulo de partículas ou bolhas no sensor Vortex	Verificar se há ar na linha ou se o fluido contém impurezas que bloqueiam o sensor
Sensor não liga ou sinal ausente	Tensão fora da faixa (8-33V) ou falha na fonte	Medir a tensão no conector M12 com multímetro
Leitura imprecisa em relação ao fluxo real	Instalação em ponto com turbulência extrema	Confirmar se existem trechos retos suficientes conforme recomendado no manual
Vazamento ou falha estrutural do sensor	Dano por pressão excessiva (acima de 12 bar)	Verificar se a pressão operacional do sistema respeita os limites nominais de 12 bar

DOCUMENTAÇÃO TÉCNICA

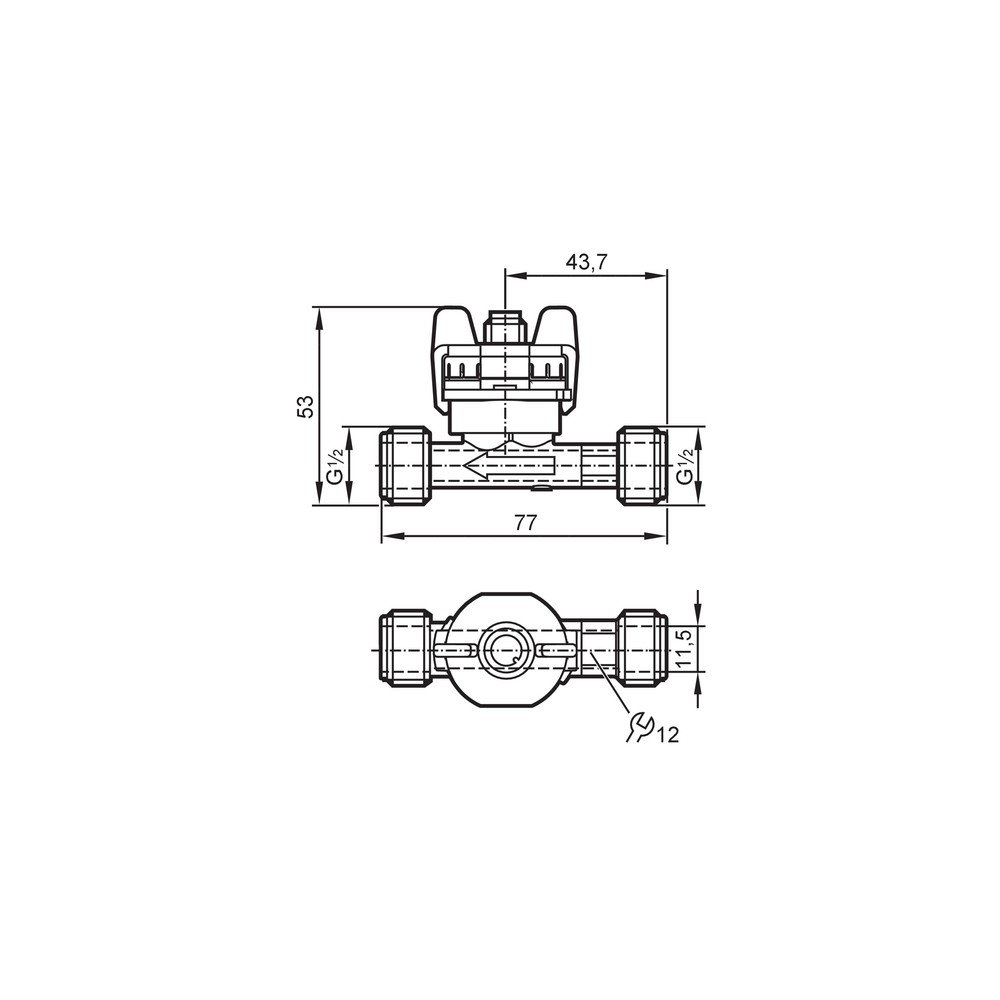

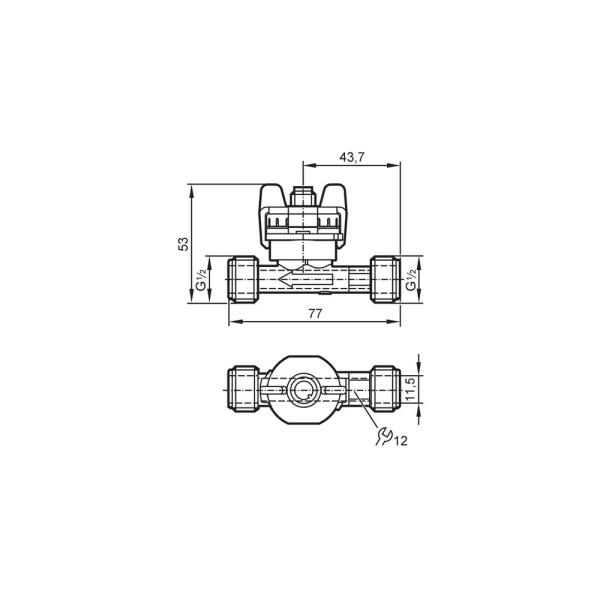

Datasheet Técnico SV4050 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor de fluxo da IFM?

O SV4050 é um sensor de fluxo Vortex para medição de vazão (0,9-15 l/min) e temperatura, indicado para líquidos em aplicações industriais.

O que vem na caixa ao comprar este sensor?

O produto acompanha apenas o sensor. Conectores M12 e acessórios de montagem devem ser adquiridos separadamente conforme sua necessidade de instalação.

Este sensor pode ser usado em qualquer tipo de fluido?

Este sensor não é adequado para fluidos com viscosidade elevada, gases ou fluidos que contenham sólidos em suspensão que possam obstruir o canal de medição.

Posso utilizar este sensor em linhas de vapor?

Não, este modelo não é compatível com medição de vapor ou fluidos corrosivos que não sejam compatíveis com os materiais em contato: ETFE, PA 6T e FKM.

O sensor parou de enviar sinal, o que devo verificar?

Sintomas como leitura instável ou ausência de sinal indicam falhas. Verifique a tensão de alimentação (8-33 V DC) e se a conexão elétrica está íntegra.

Por que a leitura de vazão está variando demais?

A causa provável é o acúmulo de sedimentos ou bolhas de ar no canal de medição. Verifique se o sensor está instalado em uma seção reta da tubulação sem turbulência.

Este sensor possui comunicação IO-Link?

O SV4050 possui saída analógica 4-20 mA. Se seu sistema exige comunicação IO-Link, considere modelos específicos que suportem este protocolo digital.

Qual a diferença deste para um modelo com display?

O SV4050 é uma unidade completa de medição. Para aplicações que exigem monitoramento local sem CLP, busque monitores de fluxo com display integrado da IFM.

Existe algum cuidado especial na instalação?

Instale o sensor de forma que o fluxo esteja alinhado com a seta indicada na carcaça, garantindo trechos retos antes e depois do sensor para evitar turbulência.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM Electronic, líder global em sensores industriais, com procedência garantida e suporte técnico especializado da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição baseado na formação de vórtices atrás de um corpo obstáculo no fluxo, cuja frequência é proporcional à velocidade do fluido. (Ref.: Princípio de Medição)

MEW

Valor final da faixa de medição (Messende Endwert). Utilizado para calcular a precisão do sensor. (Ref.: Precisão de fluxo)

NCM 9026.10.19

Classificação fiscal para instrumentos e aparelhos para medida ou controle da vazão ou do nível de líquidos. (Ref.: NCM)

Pt 1000

Termômetro de resistência de platina padrão classe B, utilizado para medição de temperatura do fluido. (Ref.: Elemento de medição)

IP 65

Índice de proteção contra entrada de poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)
