Sensor de Fluxo Vortex IFM SV3051

Pré-visualizar: SV3051 IFM - Sensor de Fluxo Vortex ifm Monitoramento industrial 0,5-10 l/min 16 bar 4-20mA

SV3051 IFM - Sensor de Fluxo Vortex ifm Monitoramento industrial 0,5-10 l/min 16 bar 4-20mA

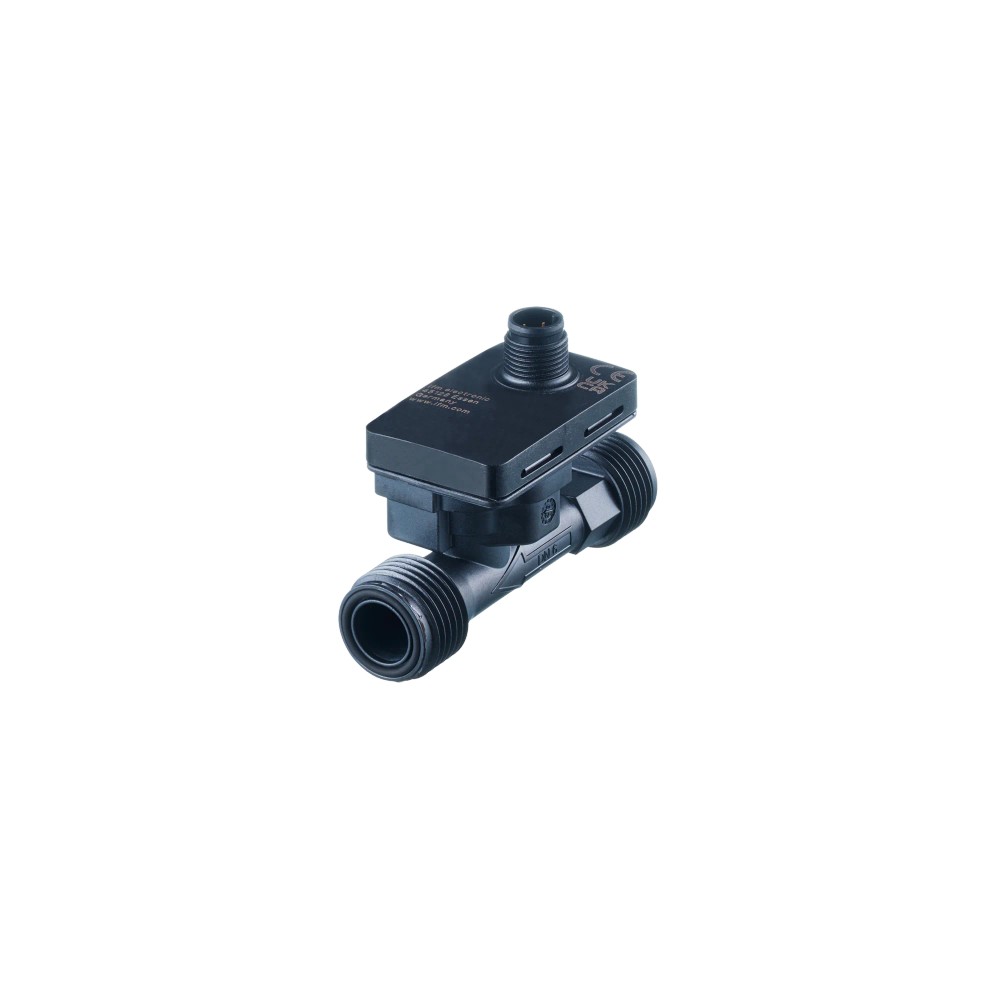

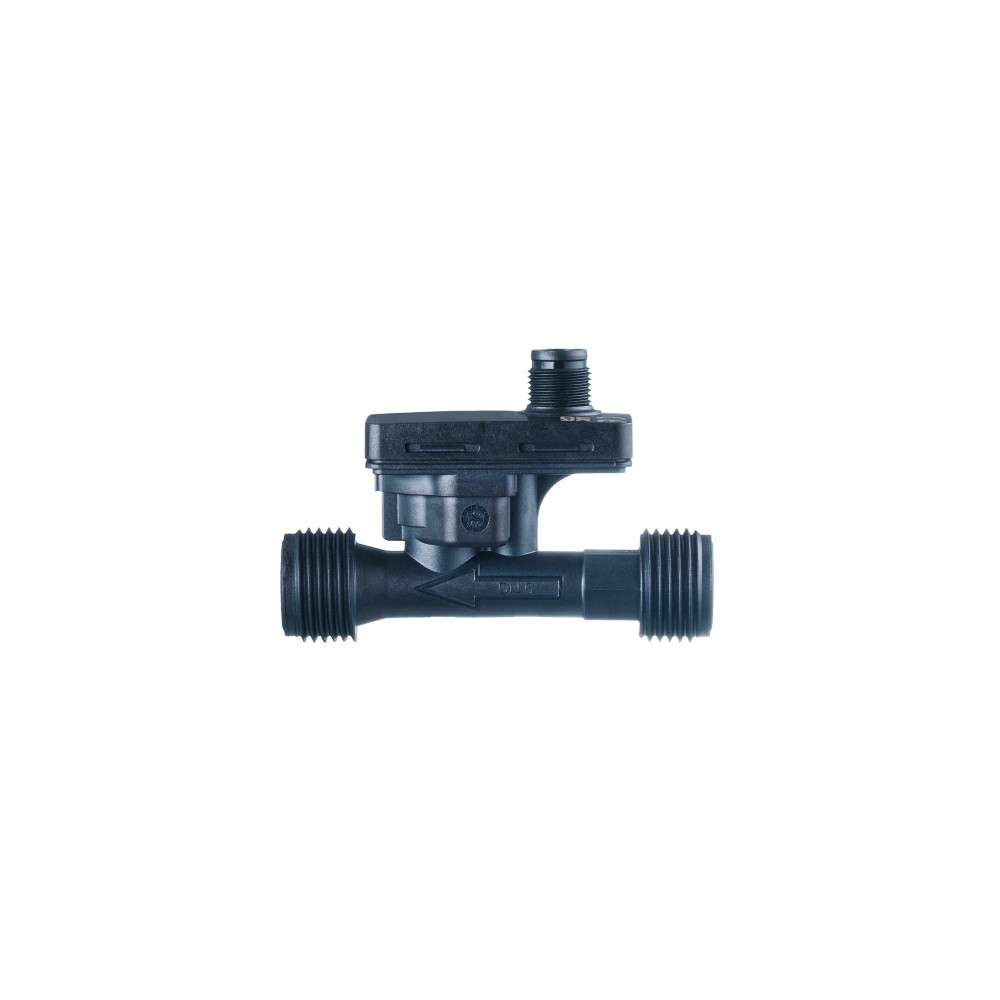

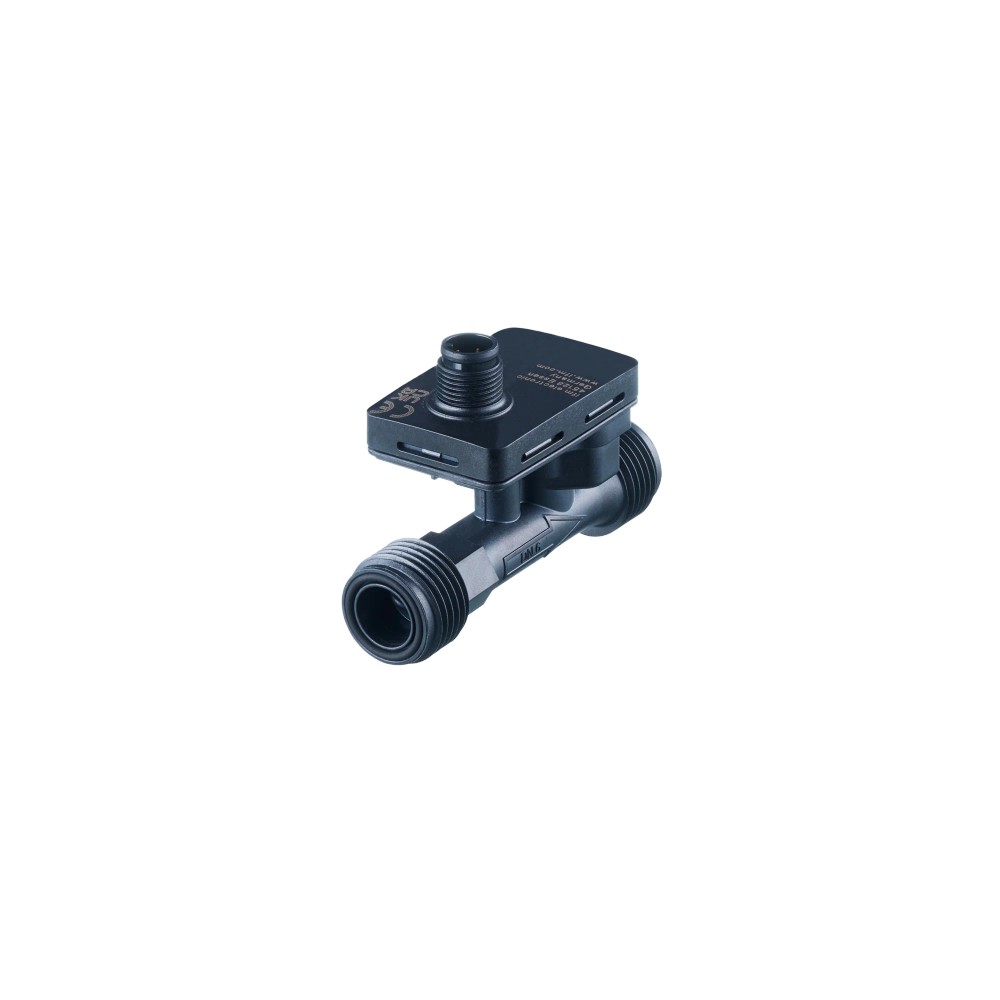

Imagem meramente ilustrativa

R$ 1.170,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SV3051
EAN: 4021179349499
NCM do produto: 90261019

Destaques do Produto Faixa de medição 0,5...mais

Fechar menu

Saiba mais sobre: "SV3051 IFM - Sensor de Fluxo Vortex ifm Monitoramento industrial 0,5-10 l/min 16 bar 4-20mA"

Destaques do Produto

Faixa de medição

0,5 a 10 l/min

Sinal de saída

4-20 mA

Conexão de processo

G 1/2

Temperatura máxima

125 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Vortex ifm SV3051 0,5-10 l/min 16 bar 4-20mA

O SV3051 é um sensor de fluxo Vortex de alta precisão projetado para monitoramento industrial de fluidos como água e soluções de glicol. Ele opera com uma faixa de medição de 0,5 a 10 l/min e suporta pressões de até 16 bar. Equipado com saída analógica de 4-20 mA, é ideal para integração em sistemas de automação que exigem monitoramento contínuo.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Tipo de sensor	Vortex
Faixa de vazão	0,5-10 l/min
Saída analógica	4-20 mA
Pressão máxima	16 bar
Temperatura fluido	-15...125 °C
Conexão elétrica	M12, 4 pinos
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de água purificada.
Sistemas de refrigeração industrial com soluções de glicol (até 35%).
Aplicações de controle de vazão em processos industriais com fluidos limpos.
Sistemas de lubrificação e refrigeração.

⚠ Considere outro se precisa de:

Fluidos altamente corrosivos que danifiquem PPSU ou FKM.
Aplicações com risco de cavitação severa onde P(abs)/P(dif) < 5,5.
Uso em sistemas com pressão acima de 16 bar.
Ambientes com temperaturas do fluido excedendo 125 °C.

APLICAÇÕES E USO

Monitoramento de fluxo em sistemas de refrigeração industrial.
Medição de consumo de fluidos em máquinas de embalagem.
Controle de processos em linhas de montagem automotivas.
Aplicações que exigem resistência a altas temperaturas de fluido (até 125 °C).

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Vortex ifm SV3051 0,5-10 l/min 16 bar 4-20mA, verifique estes pontos:

Quando escolher o SV3051

Ideal para monitoramento contínuo de fluxo de água e soluções de glicol (até 35%) em aplicações industriais onde não há partes móveis que permitam desgaste prematuro.

Quando buscar outra alternativa

Se o fluido for altamente viscoso, contiver impurezas sólidas que possam obstruir o sensor Vortex, ou se a pressão de operação for superior a 16 bar, busque por medidores magnéticos ou ultrassônicos compatíveis com essas condições.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	0,5...10 l/min	Faixa de operação nominal para precisão especificada
Princípio de medida	Vortex	Tecnologia de medição sem partes móveis

Saídas
Saída analógica	4...20 mA	Sinal de corrente para controle industrial
Carga máx.	< (Ub - 8 V) / 20 mA	Limite de resistência da carga para a saída de corrente

Dados elétricos
Tensão de operação	8...33 V DC	Faixa de alimentação permitida
Consumo de corrente	< 5 mA	Consumo em operação normal

Dados mecânicos
Resistência à pressão	16 bar	Pressão máxima de operação recomendada
Conexão de processo	G 1/2 rosca externa	Interface mecânica de instalação
Temperatura do fluido	-15...125 °C	Faixa de temperatura de operação do fluido

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

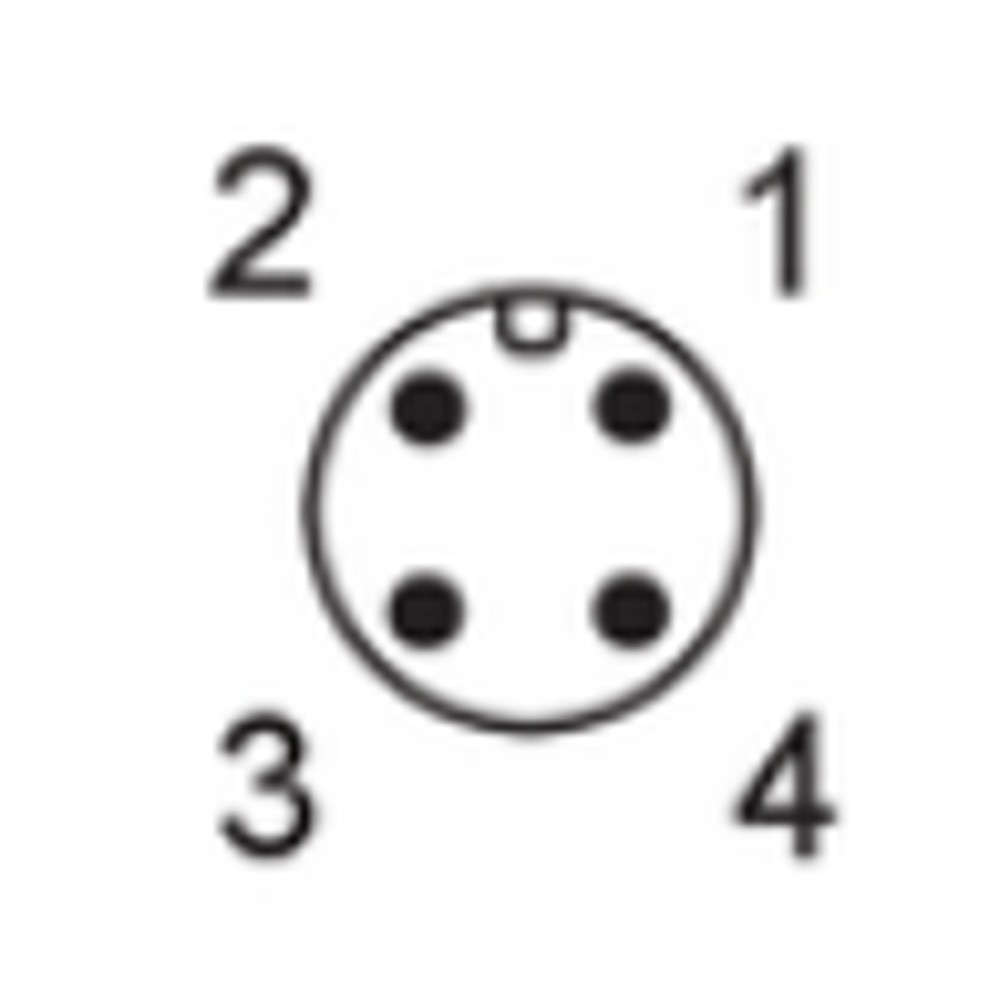

Elétrica M12, 4 pinos, contatos dourados

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água limpa	✓	Aplicação principal do sensor Vortex.
Fluidos com sólidos em suspensão	✗	Sólidos podem danificar o corpo do sensor ou interferir na medição Vortex.
Temperatura do fluido a 130 °C	✗	Excede o limite máximo operacional de 125 °C.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Vortex ifm SV3051 0,5-10 l/min 16 bar 4-20mA

Verifique a integridade da rosca G 1/2 no adaptador de tubulação.
Aplique o vedante apropriado se necessário, garantindo que não obstrua o fluxo.
Enrosque o sensor manualmente até o ajuste, respeitando o torque máximo de 12 Nm.
Conecte o cabo M12 de 4 pinos no sensor, assegurando o travamento do conector.
Realize a conexão elétrica seguindo o diagrama de pinagem do datasheet.
Efetue a purga do sistema para eliminar bolhas de ar antes da primeira medição.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de vazão instáveis ou flutuantes.	Bolhas de ar ou turbulência excessiva no fluxo.	Verificar se a tubulação está completamente preenchida e sem ar.
Ruído anormal ou perda de precisão.	Pressão operacional muito próxima do limite de cavitação.	Calcular a relação P(abs)/P(dif) e garantir que seja superior a 5,5.
Ausência de sinal de saída 4-20 mA.	Falha na conexão M12 ou cabo rompido.	Medir a continuidade do cabo e a tensão nos pinos de alimentação.
Vazamento na rosca ou dano estrutural no sensor.	Torque excessivo na instalação.	Verificar se o torque não excedeu o máximo permitido de 12 Nm.

DOCUMENTAÇÃO TÉCNICA

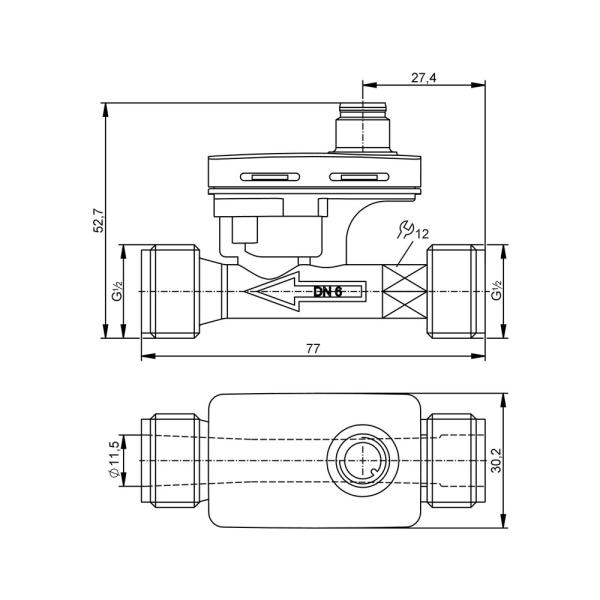

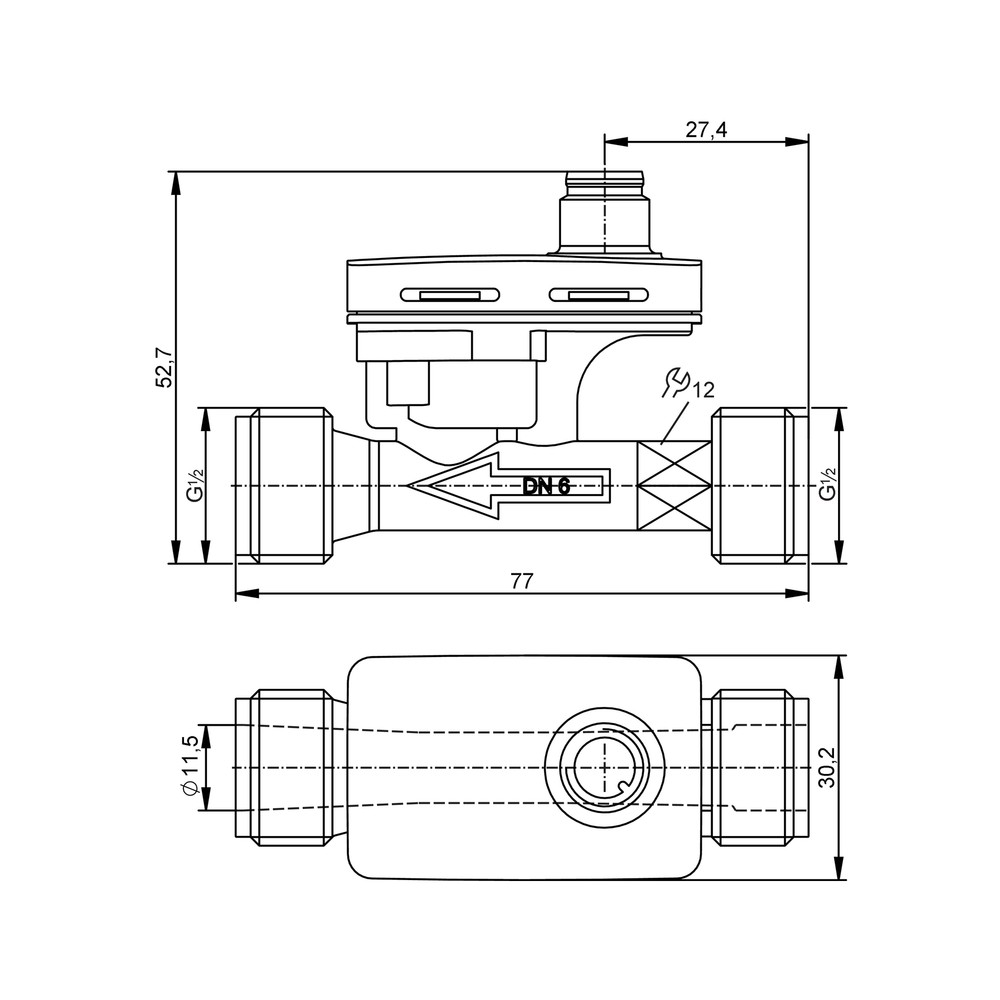

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor de fluxo e para qual finalidade ele é utilizado?

O SV3051 é um sensor de fluxo Vortex da ifm projetado para monitoramento industrial de fluidos (água, soluções de glicol, refrigerantes lubrificantes) na faixa de 0,5 a 10 l/min.

O que acompanha o sensor de fluxo SV3051?

Ele acompanha o corpo do sensor, contatos banhados a ouro para conexão elétrica M12 e manual técnico. Acessórios de montagem ou adaptadores de tubulação devem ser adquiridos separadamente conforme a necessidade da instalação.

Este sensor é adequado para fluidos com alta presença de partículas ou sujeira?

Não, este sensor não é indicado para fluidos com altas concentrações de partículas sólidas ou fluidos que não se enquadrem nos grupos de compatibilidade de material (PPSU, PPS, FKM).

Quais são as limitações operacionais deste modelo?

O sensor não deve ser operado em aplicações que excedam a resistência de pressão de 16 bar ou temperaturas fora do intervalo especificado de -15 a 125 °C.

Como diagnosticar falhas de leitura no sensor?

Sintomas como ausência de sinal analógico ou valores fora da faixa podem indicar falha na alimentação ou rompimento de cabos. Verifique a tensão de operação (8-33 V DC) e a integridade da conexão M12.

O que verificar se o sensor apresentar medições instáveis?

Causas comuns de leitura incorreta incluem bolhas de ar no fluido ou cavitação. Verifique se a relação de pressão (P absoluto / P diferença > 5,5) é mantida conforme datasheet.

Qual a vantagem deste sensor Vortex em relação a medidores de fluxo mecânicos?

O modelo SV3051 é uma unidade completa de monitoramento Vortex com saída analógica 4-20mA. Diferente de medidores mecânicos, ele não possui peças móveis, o que reduz o desgaste mecânico.

Como decidir entre o SV3051 e outras tecnologias de medição de fluxo?

A escolha entre modelos depende primariamente da faixa de medição e do tipo de fluido. Para fluidos diferentes de água ou glicol, consulte a compatibilidade química dos materiais em contato (PPSU, PPS, FKM).

Quais cuidados devo tomar durante a instalação mecânica?

A instalação exige que o sensor seja montado na tubulação através de adaptador, respeitando o torque de aperto máximo de 12 Nm para evitar danos à rosca G 1/2.

Qual a procedência e expectativa de durabilidade deste sensor?

Este produto possui uma vida útil prevista baseada em MTTF de 396 anos, seguindo as diretrizes de boas práticas de engenharia da ifm electronic para o grupo de fluidos 2.

GLOSSÁRIO TÉCNICO

Vortex

Princípio de medição que utiliza a formação de redemoinhos atrás de um corpo obstáculo para medir a velocidade do fluido. (Ref.: Princípio de medida)

Sinal Analógico

Saída de corrente 4-20 mA proporcional ao fluxo medido. (Ref.: Sinal de saída)

Cavitação

Formação de bolhas de vapor em um fluido causadas por redução de pressão, que pode danificar o sensor. (Ref.: Cavitação)

FKM

Fluoroelastômero utilizado em vedações devido à alta resistência química e térmica. (Ref.: Materiais em contato)

IP65

Grau de proteção contra entrada de poeira e jatos de água. (Ref.: Grau de proteção)
