Sensor de Vazão Ultrassônico IFM SUH720

Pré-visualizar: SUH720 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão Clamp DN100 IO-Link

SUH720 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão Clamp DN100 IO-Link

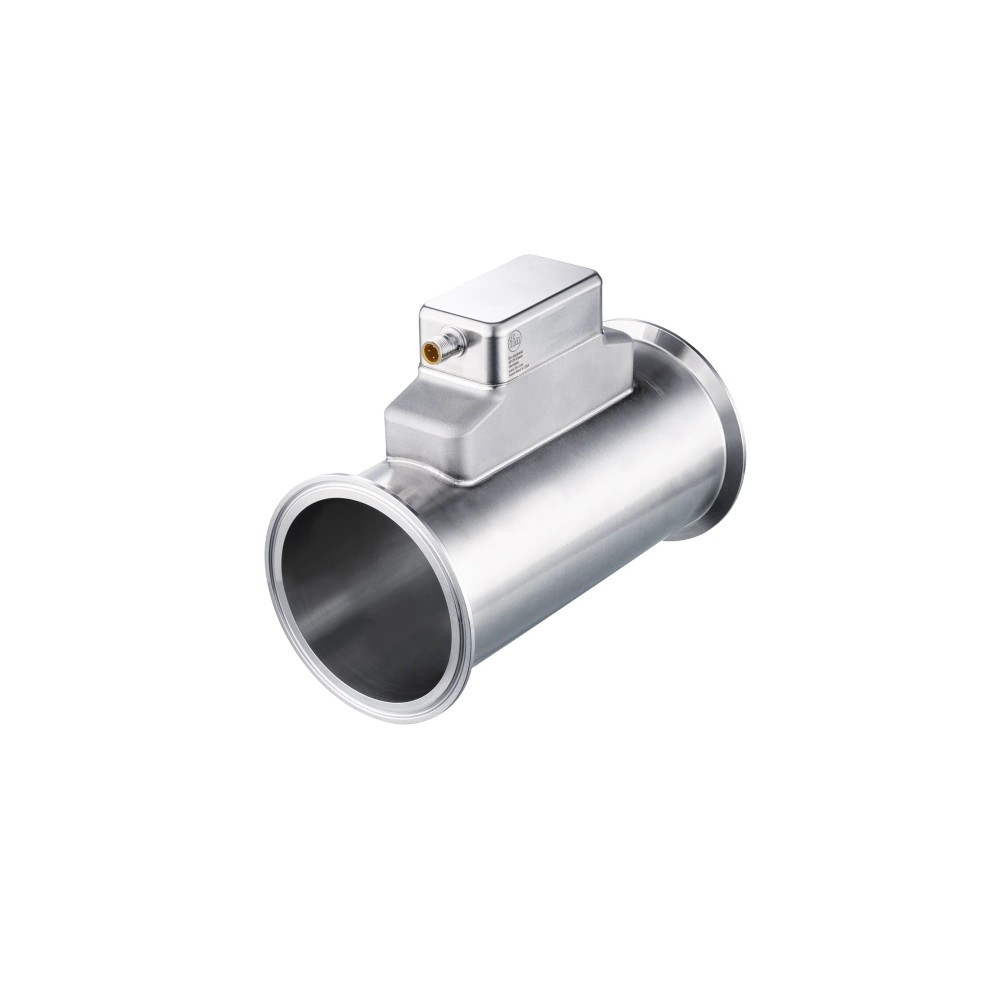

Imagem meramente ilustrativa

R$ 16.725,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH720
EAN: 4021179358958
NCM do produto: 90261019

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "SUH720 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão Clamp DN100 IO-Link"

Destaques do Produto

Tecnologia

Ultrassônica

Faixa de vazão

2,7 a 360 m³/h ou 45 a 6000 l/min

Conexão de processo

Clamp DN100

Temperatura do fluido

-40 a 120 °C; até 150 °C por menos de 1 hora

Pressão especificada

25 bar

Interface

IO-Link, além de sinais analógicos e digitais indicados na ficha

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SUH720 com conexão Clamp DN100 e IO-Link

O IFM SUH720 é um sensor ultrassônico para monitoramento de vazão. Mede vazões de 2,7 a 360 m³/h (45 a 6000 l/min) e possui conexão de processo Clamp DN100. Disponibiliza IO-Link, sinal analógico e diferentes sinais de saída, incluindo comutação e pulso. A temperatura do fluido especificada é de -40 a 120 °C, com exposição a 150 °C por menos de 1 hora.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico
Aplicação	Medição de vazão
Faixa de medição	2,7 a 360 m³/h; 45 a 6000 l/min
Conexão de processo	Clamp DN100
Temperatura do fluido	-40 a 120 °C; até 150 °C por menos de 1 hora
Resistência à pressão	25 bar
Comunicação	IO-Link
Sinais disponíveis	PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico
Fabricante / modelo	IFM SUH720
GTIN	4021179358958

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos que requerem medição de vazão dentro da faixa especificada de 2,7 a 360 m³/h (45 a 6000 l/min).
Instalações cujo ponto de conexão de processo seja compatível com Clamp DN100.
Aplicações em que a temperatura do fluido permaneça entre -40 e 120 °C, respeitando o limite temporário informado de 150 °C por menos de 1 hora.
Sistemas que possam utilizar IO-Link ou um dos sinais de saída listados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo diferente de Clamp DN100 sem confirmar a compatibilidade mecânica por meio do desenho e da documentação do fabricante.
Não especificar para operação contínua do fluido a 150 °C: essa temperatura está indicada somente para períodos inferiores a 1 hora.
Não selecionar para vazões fora da faixa de medição publicada ou pressões superiores a 25 bar.

APLICAÇÕES E USO

Uso comprovado pela ficha: monitoramento de vazão com faixa de medição de 2,7 a 360 m³/h (45 a 6000 l/min), em conexão Clamp DN100.
Possibilidade de integração em sistemas que utilizem IO-Link ou os sinais de saída listados; confirme requisitos elétricos e de comunicação na documentação do fabricante.
Para processos com fluido entre -40 e 120 °C, a ficha informa essa faixa; a condição de 150 °C é limitada a menos de 1 hora. A compatibilidade com um fluido específico não está estabelecida no contexto disponível.
A ficha informa resistência à pressão de 25 bar. Verifique se a pressão do processo permanece dentro desse limite.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SUH720 com conexão Clamp DN100 e IO-Link, verifique estes pontos:

Escolha o SUH720 quando

A aplicação exigir medição de vazão na faixa publicada, conexão Clamp DN100 e integração por IO-Link, sinal analógico ou um dos sinais digitais listados.

Verifique outra opção ou confirme com o fabricante quando

A conexão de processo não for Clamp DN100, a vazão estiver fora da faixa informada, a pressão exceder 25 bar ou a temperatura e a duração de exposição não atenderem aos limites publicados. A ficha disponível não especifica materiais molhados, condições detalhadas de instalação ou compatibilidade com fluidos específicos; confirme esses pontos no datasheet completo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / part number	SUH720	Identificação do modelo no anúncio.
Tipo de produto	Sensor ultrassônico de vazão	Tecnologia e função declaradas na ficha.
Aplicação	Vazão	Aplicação declarada para o sensor.
Categoria	Monitoramento de condição	Categoria informada no cadastro do produto.
GTIN	4021179358958	Identificador comercial informado.

Faixa de medição
Vazão	2,7 a 360 m³/h	Faixa de medição publicada.
Vazão	45 a 6000 l/min	Faixa de medição publicada em unidade alternativa.

Condições do processo
Temperatura do fluido	-40 a 120 °C	Faixa de temperatura informada para o fluido.
Temperatura do fluido, exposição temporária	150 °C por menos de 1 hora	Limite temporário indicado na ficha; não corresponde a operação contínua.
Resistência à pressão	25 bar	Valor informado para resistência à pressão; não há outros detalhes de condição no contexto.

Conexão mecânica
Conexão de processo	Clamp DN100	Tipo e dimensão nominal de conexão informados.

Sinais e comunicação
Tipo de saída	PNP/NPN	Tipos de saída listados na ficha; parâmetros elétricos detalhados não foram fornecidos.
Sinais disponíveis	Sinal de comutação; sinal de pulso; sinal de diagnóstico; sinal de comutação do totalizador; sinal de frequência; sinal analógico	Funções de sinal enumeradas no anúncio.
Interface	IO-Link	Interface indicada na ficha; versão e parâmetros de comunicação não informados no contexto.

Dados físicos e identificação comercial
Peso	2328,25 g	Peso informado no dataset do produto.
Unidade de peso do anúncio	g	Unidade declarada para o canal.

COMPATIBILIDADE

Comunicação

• IO-Link, conforme indicado na ficha do produto. A versão ou especificação do protocolo não foi informada no contexto disponível.

Conexões

Elétrica A ficha informa sinais PNP/NPN, analógico, comutação, pulso, diagnóstico, comutação do totalizador e frequência, mas não especifica conector, pinagem, tensão de alimentação ou carga elétrica. Consultar o datasheet e o esquema do fabricante antes da ligação.

Processo Clamp DN100. A compatibilidade mecânica depende de a conexão correspondente na instalação atender a essa especificação; dimensões adicionais não estão informadas no contexto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo Clamp DN100 e vazão dentro da faixa informada	✓	A conexão Clamp DN100 e a faixa de 2,7 a 360 m³/h (45 a 6000 l/min) estão indicadas na ficha.
Integração do sinal por IO-Link	✓	IO-Link está listado entre as interfaces/sinais disponíveis; confirme requisitos específicos de comunicação no datasheet.
Processo com pressão superior a 25 bar	✗	A resistência à pressão informada é 25 bar.
Exposição do fluido a 150 °C por período igual ou superior a 1 hora	✗	A ficha limita a condição de 150 °C a períodos inferiores a 1 hora; a faixa indicada para operação é -40 a 120 °C.
Ligação a uma entrada elétrica sem especificação conhecida de tensão, pinagem ou tipo de saída	✗	O contexto não fornece tensão de alimentação, pinagem ou parâmetros elétricos para validar essa ligação. Consultar a documentação do fabricante.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SUH720 com conexão Clamp DN100 e IO-Link

Confirme que a conexão de processo da instalação corresponde a Clamp DN100 e consulte o desenho dimensional antes da montagem.
Verifique no datasheet a orientação e as condições de instalação aplicáveis ao processo; esses detalhes não constam no contexto fornecido.
Confirme que vazão, temperatura do fluido e pressão de operação permanecem nos limites informados para o sensor.
Planeje a ligação com base no tipo de saída ou na interface necessária; não utilize pinagem ou tensão presumida.
Consulte o datasheet para identificar conector, alimentação, atribuição de pinos e esquema elétrico antes de energizar.
Após a montagem e ligação, valide a leitura e os sinais no sistema de controle de acordo com a documentação do fabricante.

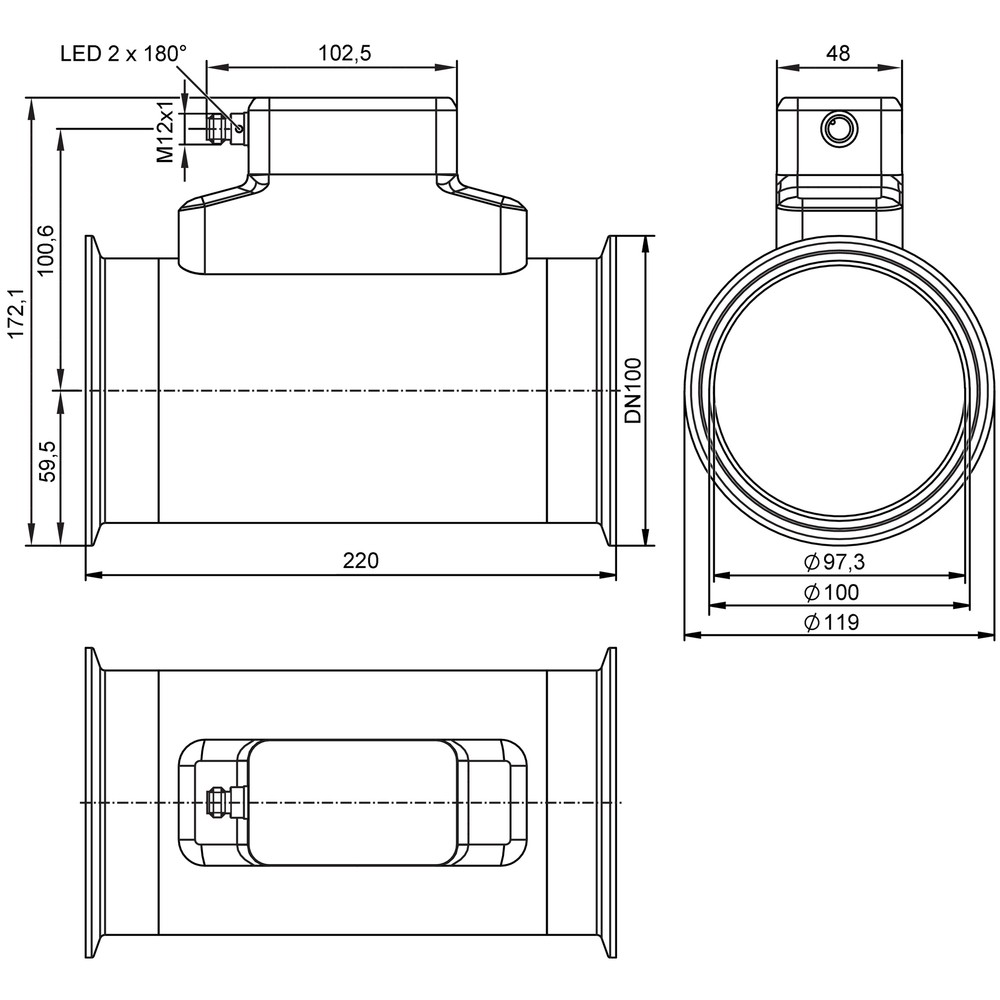

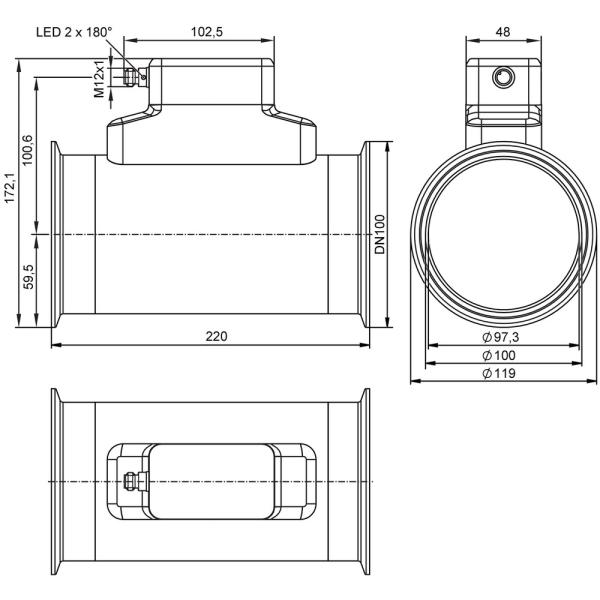

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão no sistema de controle.	Possível incompatibilidade entre o tipo de sinal configurado no sistema e a saída utilizada, ou ligação incorreta; a ficha disponível não informa pinagem nem parâmetros elétricos.	Confira a configuração da entrada do sistema e compare ligação, alimentação e atribuição de pinos com o datasheet do SUH720.
A leitura apresentada fica fora do esperado.	A vazão real pode estar fora da faixa de medição informada ou a instalação pode não atender às condições recomendadas pelo fabricante.	Compare a condição do processo com a faixa publicada e consulte o datasheet para verificar os requisitos de montagem e operação.
O sensor não pode ser montado na tubulação.	A conexão existente pode não corresponder a Clamp DN100.	Verifique a especificação da conexão instalada e compare-a com o desenho dimensional do fabricante.
O funcionamento é questionado durante uma condição de temperatura elevada.	A condição pode exceder a faixa de -40 a 120 °C ou ultrapassar o limite temporário de 150 °C por menos de 1 hora.	Meça a temperatura do fluido e a duração da exposição e compare ambas com os limites informados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SUH720 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SUH720 e para que serve?

É um sensor ultrassônico para monitoramento de vazão. A ficha informa conexão Clamp DN100 e faixas de medição em m³/h e l/min.

Quais sinais e comunicação o SUH720 oferece?

A ficha lista IO-Link, sinais PNP/NPN, analógico, de comutação, pulso, diagnóstico, comutação do totalizador e frequência. Confirme os parâmetros elétricos e de comunicação no datasheet.

O que acompanha o produto?

O contexto não informa acessórios ou itens incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido com a unidade.

Este sensor serve para uma tubulação com conexão diferente de Clamp DN100?

A conexão indicada para o SUH720 é Clamp DN100. Para outra conexão, confirme a compatibilidade mecânica com o fabricante; a ficha não informa adaptadores.

Posso usar o SUH720 continuamente com fluido a 150 °C?

A ficha não indica essa condição para uso contínuo: 150 °C é permitido por menos de 1 hora. A faixa de temperatura do fluido informada é de -40 a 120 °C.

O sinal de vazão não aparece no controlador; o que devo verificar antes de trocar o sensor?

Verifique se a entrada do controlador corresponde ao sinal utilizado e confira alimentação, ligação e pinagem no datasheet. Esses detalhes elétricos não estão especificados no contexto disponível.

A leitura está fora da faixa esperada; o que devo conferir?

Compare a vazão do processo com os limites publicados e confirme as condições de instalação no datasheet. A faixa indicada é de 2,7 a 360 m³/h, equivalente a 45 a 6000 l/min.

Devo comprar o SUH720 ou um sensor com outra conexão?

Escolha o SUH720 quando a instalação exigir Clamp DN100 e a faixa de vazão atender ao processo. Para outra conexão, selecione uma versão cuja compatibilidade mecânica esteja documentada.

Como decido entre IO-Link e uma saída analógica ou digital?

A ficha lista IO-Link e sinais analógico e digitais, mas não detalha parâmetros de sinal. Compare os requisitos da entrada do controlador com o datasheet antes de definir a ligação.

Quais cuidados devo tomar antes de instalar o sensor?

Confirme a conexão Clamp DN100 e as condições de vazão, temperatura e pressão. Consulte o datasheet para orientação de montagem, pinagem e esquema elétrico, que não estão detalhados no contexto fornecido.

GLOSSÁRIO TÉCNICO

Sensor ultrassônico de vazão

Sensor que utiliza tecnologia ultrassônica para monitorar vazão; tecnologia declarada para o SUH720 (Ref.: Tipo de sensor).

Clamp DN100

Conexão de processo especificada para o sensor, com dimensão nominal DN100 (Ref.: Conexão).

IO-Link

Interface de comunicação listada entre os recursos do produto (Ref.: Especificações técnicas).

PNP/NPN

Tipos de sinal de saída indicados na ficha do produto (Ref.: Especificações técnicas).

Faixa de medição

Intervalo de vazão informado para operação de medição do sensor (Ref.: Alcance de medição).
