Sensor de Vazão Ultrassônico IFM SUH620

Pré-visualizar: SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link

SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link

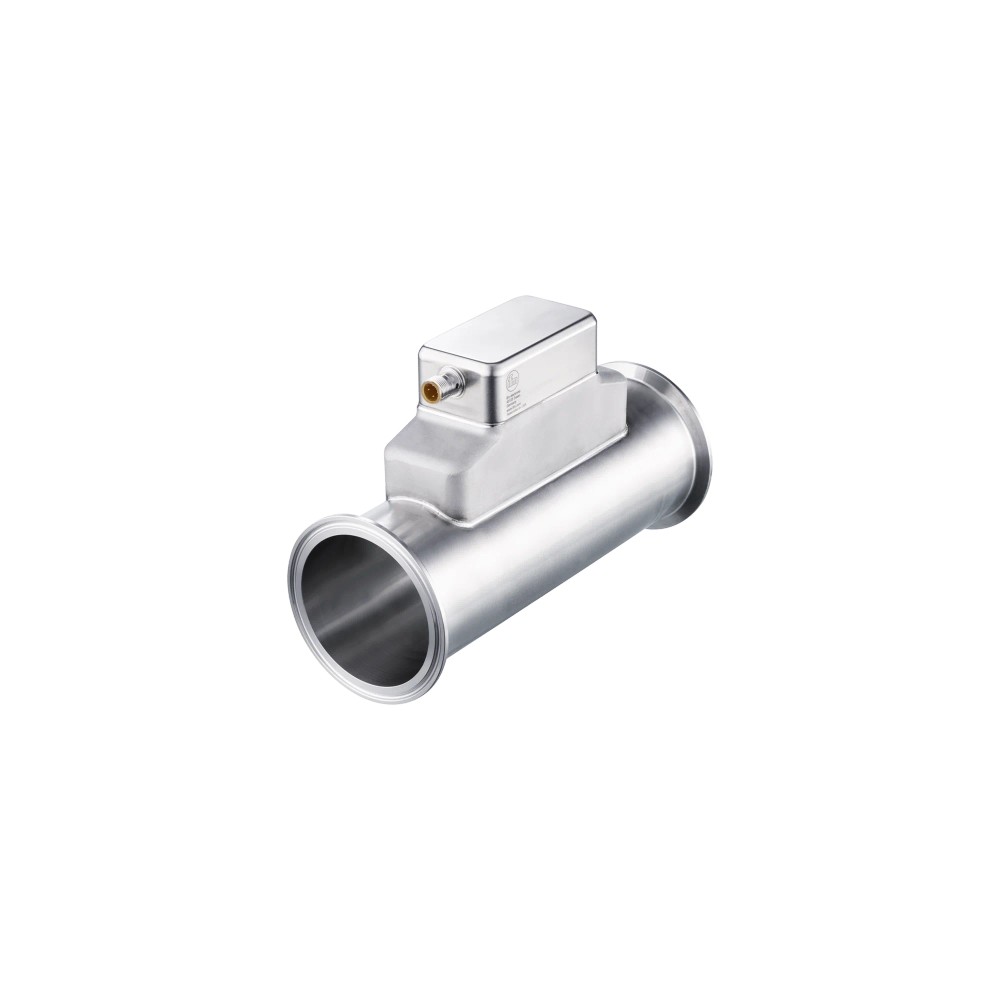

Imagem meramente ilustrativa

R$ 14.017,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH620
EAN: 4021179358934
NCM do produto: 90261019

Destaques do Produto Tipo de Sensor...mais

Fechar menu

Saiba mais sobre: "SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link"

Destaques do Produto

Tipo de Sensor

Ultrassônico

Faixa de Vazão

1.5-216 m³/h

Conexão

Clamp DN80

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link

O SUH620 é um sensor ultrassônico de vazão projetado para monitoramento preciso de líquidos em aplicações industriais. Com uma faixa de medição entre 1,5 a 216 m³/h e conexão Clamp DN80, ele oferece versatilidade operacional. O dispositivo conta com saídas multifuncionais configuráveis e suporte a IO-Link para integração avançada.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SUH620
Princípio de Medição	Ultrassônico
Faixa de Medição	1,5...216 m³/h
Conexão de Processo	Clamp DN80
Resistência à Pressão	25 bar
Interface	IO-Link
Temperatura do Fluido	-40 a 120 °C
Peso	1975.15 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em fluidos líquidos dentro da faixa de -40 a 120 °C
Sistemas de automação industrial que exigem IO-Link
Processos que demandam monitoramento multivariável (vazão e totalização)
Tubulações sanitárias ou industriais utilizando padrão Clamp DN80

⚠ Considere outro se precisa de:

Sistemas operando acima de 25 bar de pressão
Tubulações com diâmetro nominal diferente de DN80
Fluidos com densidade excessiva de bolhas de gás ou partículas sólidas não tratadas
Instalações sem trecho reto de tubulação suficiente para garantir fluxo laminar

APLICAÇÕES E USO

Monitoramento de vazão em linhas de abastecimento de fluidos
Controle de processos industriais que exigem alta precisão volumétrica
Sistemas automatizados via IO-Link para diagnóstico de fluxo
Processos que utilizam tubulações com padrão de conexão Clamp DN80

COMO ESCOLHER

Antes de comprar o SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link, verifique estes pontos:

Quando escolher este modelo

Indicado quando sua aplicação exige alta confiabilidade em medição ultrassônica, suporte para protocolos modernos (IO-Link) e quando a conexão mecânica disponível é o padrão Clamp DN80.

Quando buscar alternativas

Se a tubulação não for DN80, se a pressão do processo exceder 25 bar, ou se o fluido possuir propriedades que exijam uma tecnologia de medição diferente (como magnética ou mássica).

ESPECIFICAÇÕES TÉCNICAS

Medição de Vazão
Tipo de sensor	Ultrassônico	Princípio de operação para medição de vazão volumétrica
Alcance de medição	1,5...216 m³/h; 25...3600 l/min	Faixa operacional validada pelo fabricante

Condições Ambientais
Temperatura do fluido	-40...120 °C (pico até 150 °C por < 1 h)	Limites operacionais de temperatura do meio
Resistência à pressão	25 bar	Pressão máxima suportada pelo corpo do sensor

Dados Mecânicos
Conexão	Clamp DN80	Interface mecânica de instalação

Dados Elétricos e Interfaces
Tipos de sinais	PNP/NPN, sinal de comutação, pulso, diagnóstico, totalizador, frequência, IO-Link, analógico	Configurações de saída de controle disponíveis

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica M12

Processo Clamp DN80

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação Clamp DN80	✓	Especificação compatível com o design mecânico do sensor.
Pressão de sistema > 25 bar	✗	O sensor suporta no máximo 25 bar; acima disso há risco de falha estrutural.
Temperatura do fluido < 120 °C	✓	Dentro da faixa de operação especificada.

INSTALAÇÃO

Como instalar o SUH620 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão Clamp DN80, 1.5-216 m³/h, IO-Link

Verifique a compatibilidade da tubulação (Clamp DN80).
Garanta trechos retos (montante/jusante) para evitar turbulência.
Realize a vedação adequada no Clamp antes do fechamento.
Conecte o cabo de sinal conforme o pinout do datasheet.
Configure as saídas (PNP/NPN/Analog) via IO-Link se necessário.
Realize o teste de funcionamento e verifique diagnósticos.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão instável ou ausente	Bolhas de ar ou cavitação no fluido	Verificar se o sensor está instalado em trecho reto e se há presença de ar no fluido
Sensor não responde ou erro de comunicação IO-Link	Falha na fiação ou conector	Inspecionar integridade do cabo M12 e dos pinos de conexão
Código de erro no diagnóstico ou desligamento	Excesso de temperatura do fluido	Comparar temperatura do processo com o limite nominal de 120°C
Vazamentos na conexão ou erro mecânico	Pressão fora da especificação	Verificar manômetro local para garantir que a pressão está abaixo de 25 bar

DOCUMENTAÇÃO TÉCNICA

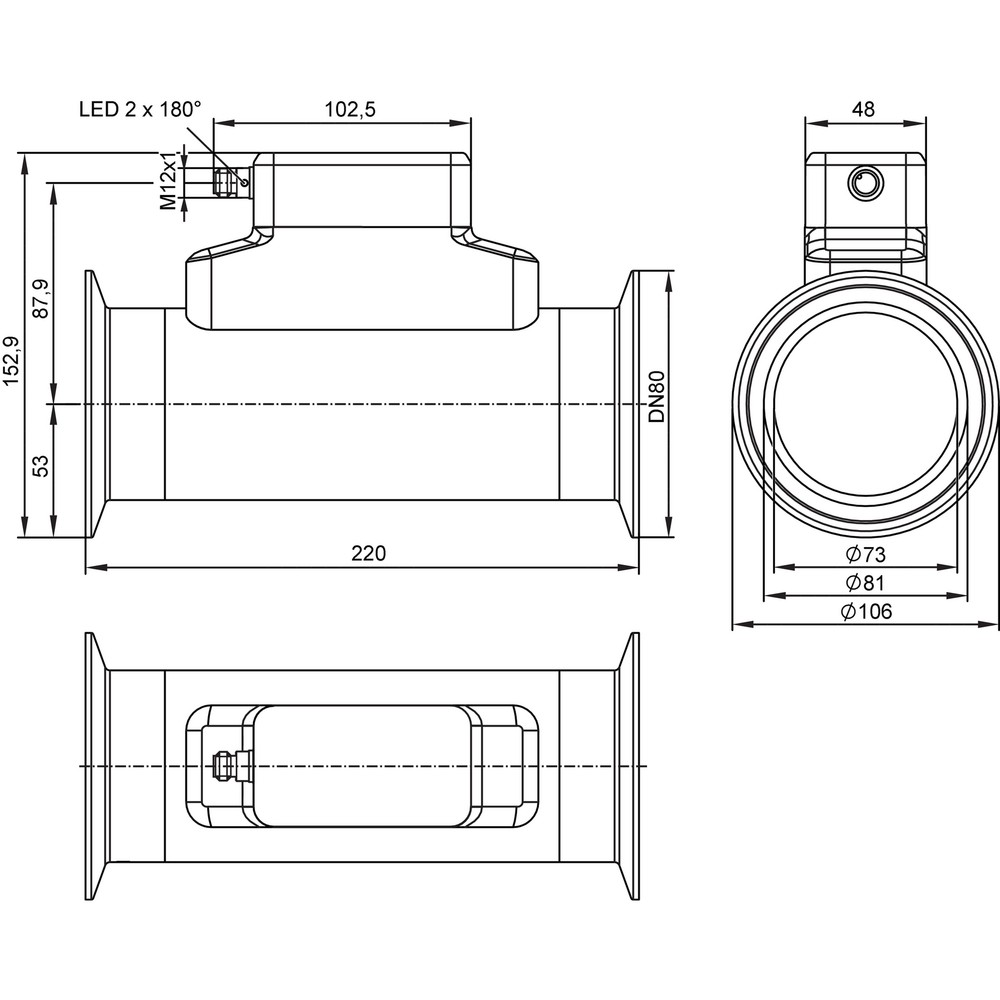

Folha de Dados Técnicos SUH620 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a capacidade de medição de vazão deste sensor?

O SUH620 é um sensor ultrassônico de vazão projetado para medir líquidos com alcance de 1,5 a 216 m³/h.

Qual o tipo de conexão de processo do SUH620?

Este modelo utiliza uma conexão mecânica do tipo Clamp DN80.

Posso utilizar este sensor em sistemas com pressão acima de 25 bar?

Não. Este sensor é projetado para resistir a pressões de até 25 bar; pressões superiores excedem o limite de operação e podem danificar o equipamento.

O sensor é indicado para fluidos com presença de ar ou sedimentos?

Não é recomendado para fluidos com alto teor de bolhas de ar ou partículas sólidas grandes, pois isso interfere na precisão do sinal ultrassônico.

O que fazer se a medição de vazão apresentar oscilações constantes?

A leitura instável pode ser causada por turbulência excessiva antes do sensor, verifique se há trechos retos suficientes na tubulação conforme o manual.

Como diagnosticar uma falha de sinal no sensor?

O erro de sinal geralmente indica falha na configuração de saída ou falha na alimentação, verifique a tensão de entrada e o esquema de fiação M12.

Por que escolher a tecnologia ultrassônica em vez da eletromagnética?

A tecnologia ultrassônica é ideal para aplicações onde a condutividade elétrica do fluido não é constante ou para evitar a obstrução de eletrodos comuns em medidores eletromagnéticos.

Preciso obrigatoriamente de um mestre IO-Link para usar este produto?

O uso do IO-Link é opcional para a leitura de dados básicos, porém é necessário para acesso completo aos diagnósticos, parametrização remota e dados estendidos.

Quais os cuidados principais na instalação mecânica?

A instalação requer alinhamento preciso na tubulação Clamp DN80 e aperto uniforme dos parafusos do clamp para evitar vazamentos e tensões mecânicas no corpo do sensor.

Quem emite a nota fiscal e oferece a garantia?

A IFM ELECTRONIC LTDA. é a fabricante e responsável pela emissão de nota fiscal e garantia do produto, com intermediação da Melhor Indústria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite o envio e recebimento de dados de diagnóstico e parâmetros. (Ref.: Interfaces)

Clamp DN80

Conexão de processo de engate rápido, comum em indústrias alimentícias e farmacêuticas. (Ref.: Conexão)

PNP/NPN

Tipos de configuração de saída de comutação configuráveis eletronicamente. (Ref.: Dados elétricos)

Medição Ultrassônica

Princípio de medição que utiliza o tempo de trânsito de ondas sonoras para determinar a velocidade do fluido. (Ref.: Tipo de sensor)

Sinal Analógico

Saída de corrente ou tensão proporcional à variável medida. (Ref.: Especificações Técnicas)
