Sensor de Vazão Ultrassônico IFM SUH400

Pré-visualizar: SUH400 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,3-60 m³/h IO-Link

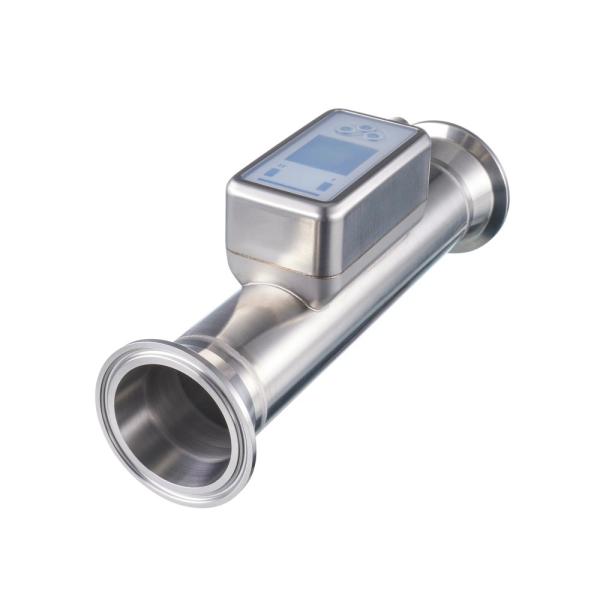

SUH400 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,3-60 m³/h IO-Link

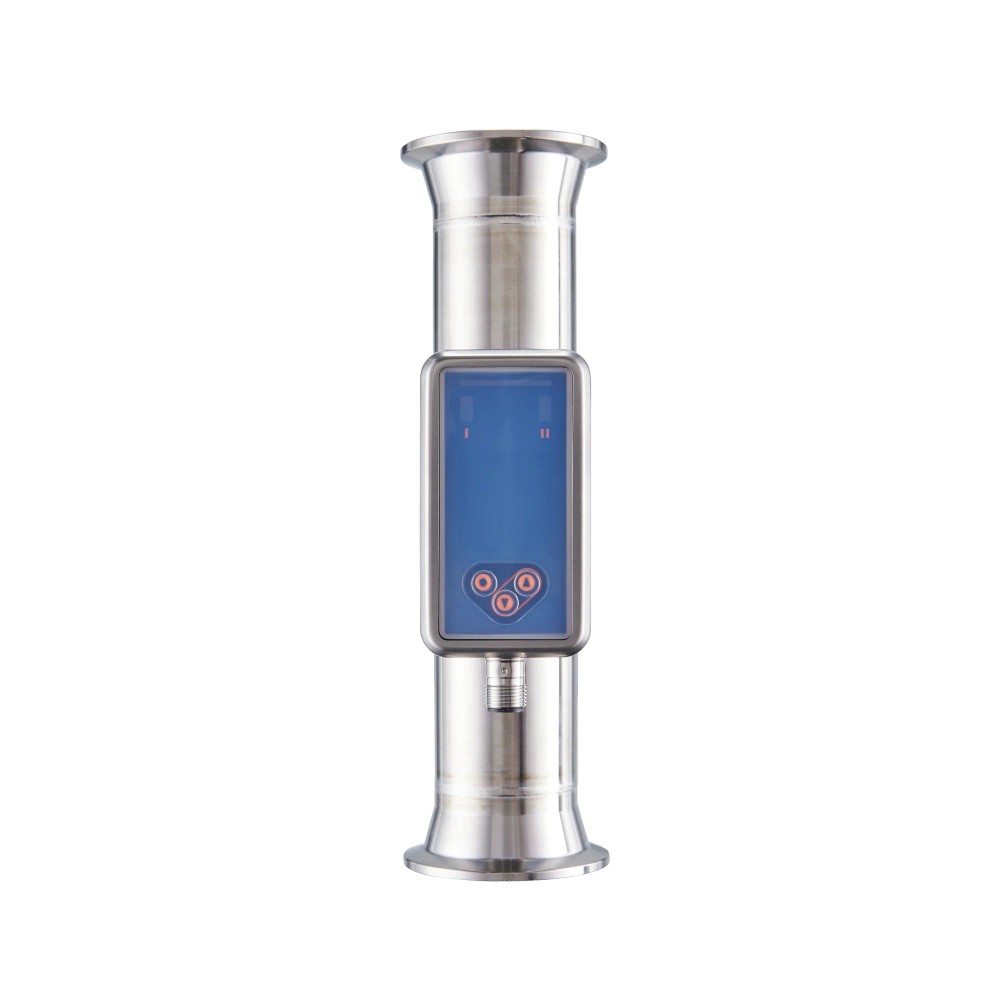

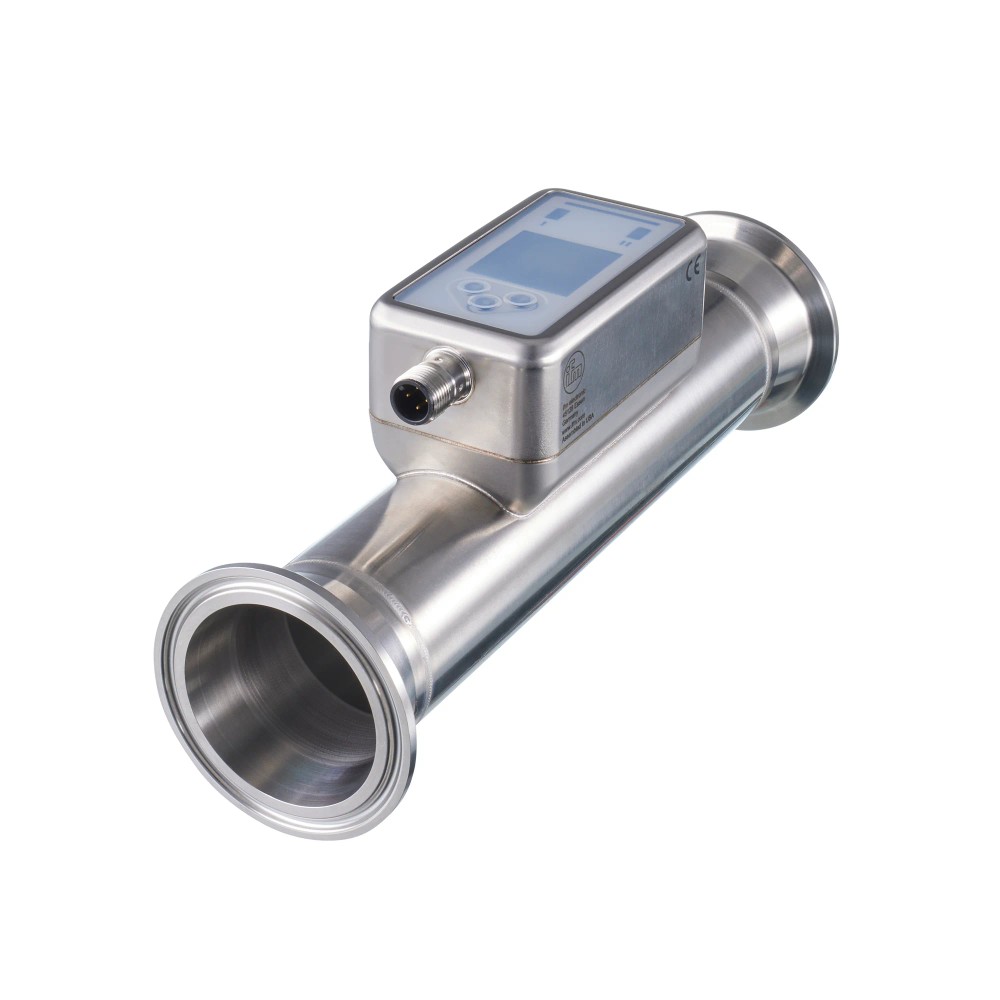

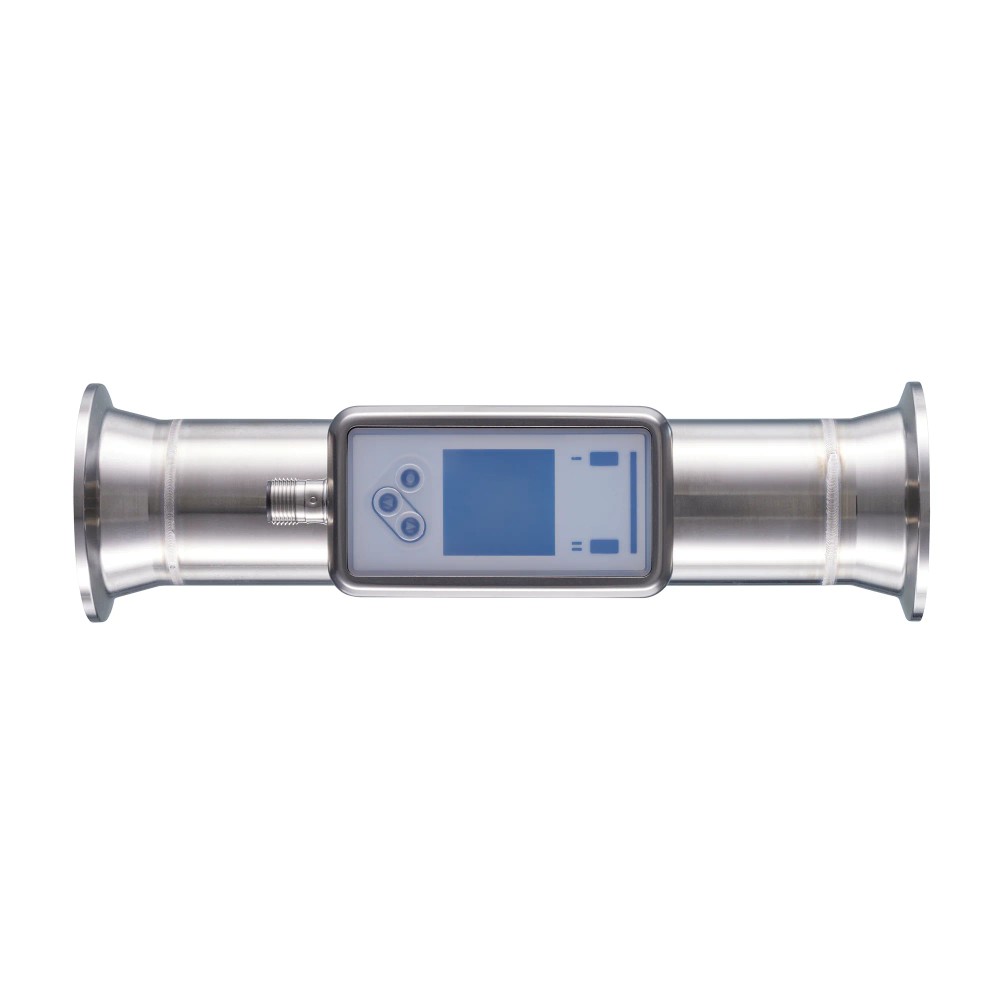

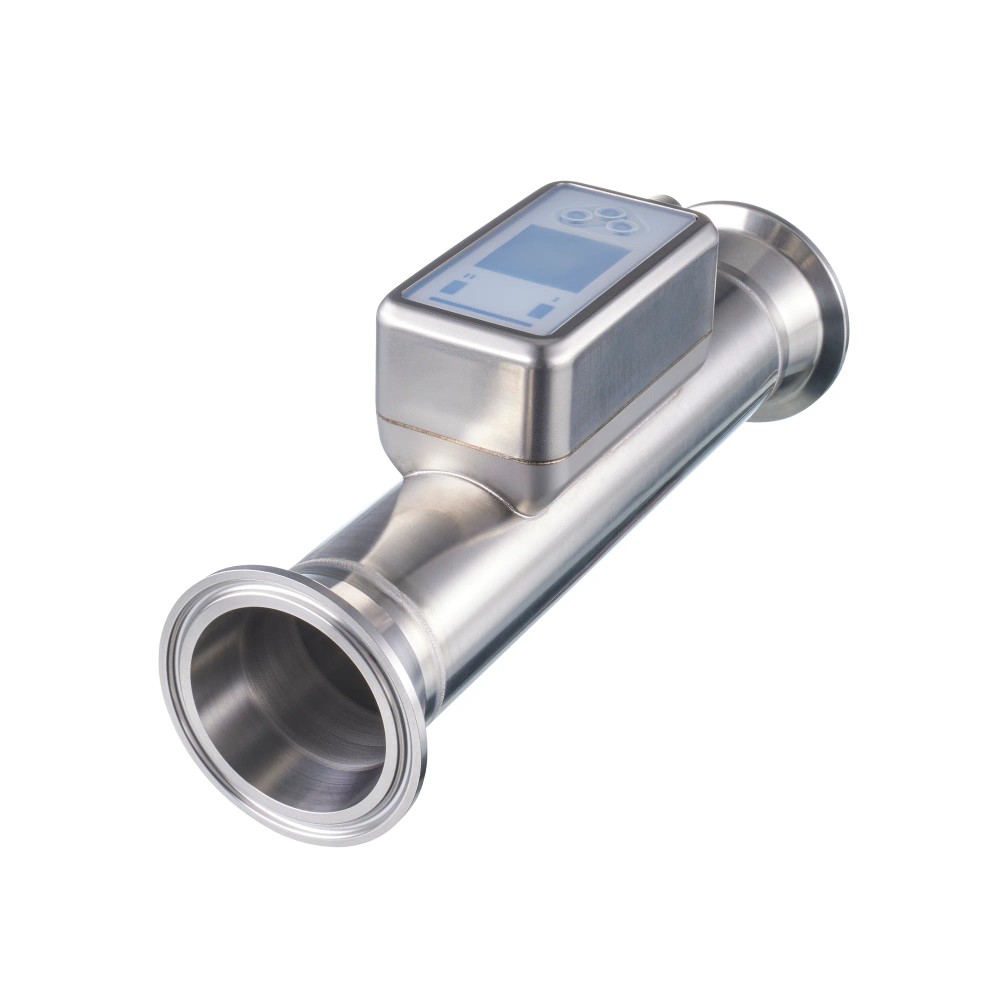

Imagem meramente ilustrativa

R$ 9.627,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH400
EAN: 4021179362887
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 0,3 a...mais

Fechar menu

Saiba mais sobre: "SUH400 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,3-60 m³/h IO-Link"

Destaques do Produto

Faixa de vazão

0,3 a 60 m³/h (5 a 1.000 l/min)

Conexão de processo

Clamp 2″

Temperatura do fluido

-20 a 100 °C

Pressão

Até 25 bar

Comunicação

IO-Link

Sinais disponíveis

Analógico, PNP/NPN, comutação, pulso, diagnóstico, totalizador e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão ultrassônico IFM SUH400, 0,3 a 60 m³/h, IO-Link, Clamp 2″

O IFM SUH400 é um sensor ultrassônico para medição de vazão. A faixa informada é de 0,3 a 60 m³/h, ou 5 a 1.000 l/min, com conexão de processo Clamp 2″. Opera com fluido entre -20 e 100 °C e pressão de até 25 bar. Oferece IO-Link, sinal analógico e diferentes sinais de saída, incluindo comutação e pulso.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM SUH400
Tecnologia e função	Ultrassom; medição de vazão
Faixa de medição	0,3 a 60 m³/h; 5 a 1.000 l/min
Temperatura do fluido	-20 a 100 °C
Resistência à pressão	25 bar
Conexão de processo	Clamp 2″
Sinais e interfaces	IO-Link, sinal analógico, PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador e frequência
SKU / Part number	SUH400
GTIN	4021179362887
Peso informado	933 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que precisam medir vazão dentro da faixa especificada e utilizam conexão de processo Clamp 2″.
Processos em que a temperatura do fluido permanece entre -20 e 100 °C e a pressão não excede 25 bar.
Sistemas que utilizam IO-Link ou os sinais de saída informados na ficha do produto.

⚠ Considere outro se precisa de:

Não selecione para uma instalação cuja conexão de processo não seja compatível com Clamp 2″ sem confirmar a adaptação mecânica necessária.
Não utilize quando a vazão, a temperatura do fluido ou a pressão de processo excederem os limites informados para o SUH400.

APLICAÇÕES E USO

Uso em linhas de processo que precisam medir vazão na faixa de 0,3 a 60 m³/h (5 a 1.000 l/min), desde que a conexão seja Clamp 2″ e as condições de temperatura e pressão estejam dentro dos limites informados. A ficha não especifica fluido, setor industrial ou aplicação de processo; confirme a adequação no datasheet do fabricante.
Possibilidade de integração em sistemas de automação que utilizem IO-Link ou os sinais de saída listados. A ficha não detalha parâmetros de comunicação nem características elétricas, que devem ser verificados antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão ultrassônico IFM SUH400, 0,3 a 60 m³/h, IO-Link, Clamp 2″, verifique estes pontos:

Escolha o SUH400 quando

A aplicação requer medição ultrassônica de vazão entre 0,3 e 60 m³/h (5 a 1.000 l/min), conexão de processo Clamp 2″ e condições dentro dos limites de temperatura e pressão especificados.

Verifique outra configuração quando

A vazão estiver fora da faixa, a conexão necessária não corresponder a Clamp 2″, ou a temperatura do fluido e a pressão excederem os limites informados. Consulte a documentação IFM para confirmar as condições de instalação e os sinais disponíveis para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / Part number	SUH400	Identificação do produto no anúncio.
GTIN	4021179362887	Código de identificação comercial informado.
Tipo de produto	Sensor ultrassônico de vazão	Descrição do tipo de produto na ficha.
Tecnologia de medição	Ultrassom	Princípio de medição informado.
Função	Medição de vazão	Função declarada para o sensor.
Categoria	Monitoramento de condição	Categoria do produto indicada nos dados do anúncio.

Faixa de medição
Vazão	0,3 a 60 m³/h	Faixa de medição informada.
Vazão	5 a 1.000 l/min	Faixa de medição informada em unidade alternativa.

Condições do processo
Temperatura do fluido	-20 a 100 °C	Intervalo declarado para o fluido.
Resistência à pressão	25 bar	Valor informado na ficha; consultar datasheet para detalhes de operação e condições de referência.

Conexão mecânica
Conexão de processo	Clamp 2″	Tipo e dimensão da conexão informados.

Sinais e comunicação
Configuração de saída	PNP/NPN	Tipos de saída listados na ficha; detalhes elétricos não fornecidos.
Sinal de comutação	Disponível	Função de saída informada.
Sinal de pulso	Disponível	Função de saída informada.
Sinal de diagnóstico	Disponível	Função de saída informada.
Sinal de comutação do totalizador	Disponível	Função de saída informada.
Sinal de frequência	Disponível	Função de saída informada.
Sinal analógico	Disponível	Tipo de sinal indicado; faixa e configuração não informadas.
Interface	IO-Link	Interface de comunicação listada; versão não informada.

Dados físicos
Peso	933 g	Peso declarado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link; versão e parâmetros não informados na ficha disponibilizada.

Conexões

Elétrica A ficha informa sinais PNP/NPN, analógico, comutação, pulso, diagnóstico, comutação do totalizador e frequência. Tipo de conector, tensão de alimentação, pinagem e características elétricas detalhadas não foram fornecidos; verificar no datasheet do fabricante.

Processo Clamp 2″. A compatibilidade mecânica depende da conexão correspondente na tubulação e dos componentes de montagem da instalação; detalhes dimensionais devem ser confirmados no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo Clamp 2″ e vazão dentro de 0,3 a 60 m³/h	✓	A conexão e a faixa de medição correspondem aos dados informados para o SUH400.
Processo com temperatura do fluido entre -20 e 100 °C e pressão de até 25 bar	✓	As condições estão dentro dos limites declarados na ficha.
Sistema que necessita de comunicação IO-Link	✓	IO-Link está listado entre as interfaces do produto; confirme versão e parâmetros na documentação técnica.
Instalação com vazão abaixo de 0,3 m³/h ou acima de 60 m³/h	✗	A condição está fora da faixa de medição informada.
Instalação com temperatura do fluido fora de -20 a 100 °C ou pressão acima de 25 bar	✗	A condição ultrapassa os limites declarados para temperatura do fluido ou resistência à pressão.
Tubulação sem conexão Clamp 2″ correspondente	✗	A conexão de processo especificada é Clamp 2″; a ficha não documenta outros tipos de conexão.

INSTALAÇÃO

Como instalar o Sensor de vazão ultrassônico IFM SUH400, 0,3 a 60 m³/h, IO-Link, Clamp 2″

Confirme que o modelo recebido é SUH400 e que a aplicação requer medição de vazão ultrassônica.
Verifique se a vazão prevista está dentro da faixa especificada para o sensor.
Confirme que a tubulação e os componentes de montagem são compatíveis com Clamp 2″.
Valide que a temperatura do fluido e a pressão de processo não excedem os limites informados.
Consulte o datasheet para identificar alimentação, conector, pinagem e requisitos de instalação antes de efetuar a ligação elétrica.
Configure o sistema de controle para a interface ou os sinais utilizados e verifique a leitura e o diagnóstico conforme a documentação do fabricante.

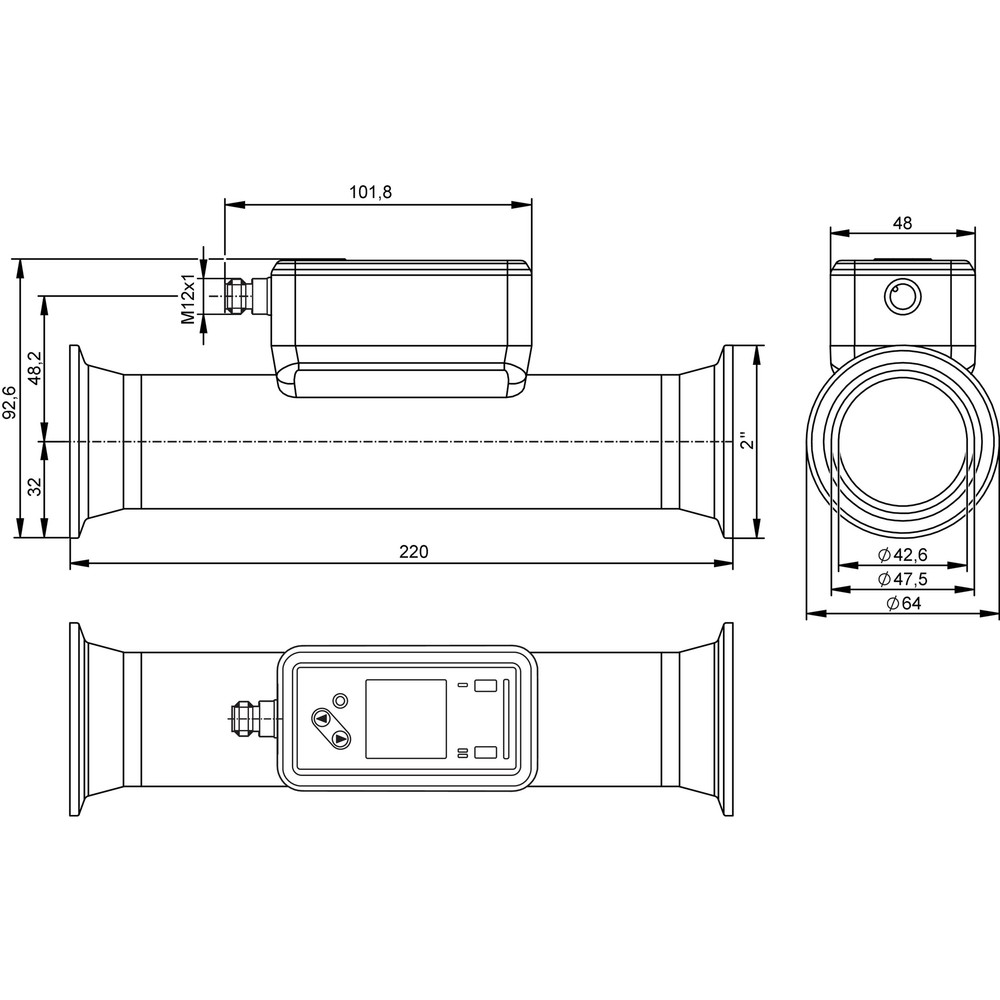

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão no sistema de controle.	Ligação, configuração da entrada ou seleção do sinal incompatível com a saída utilizada.	Confira no datasheet a pinagem e as características elétricas; verifique a ligação e confirme que o controlador está configurado para o sinal selecionado.
A leitura permanece fora da faixa esperada.	Vazão real fora da faixa de medição especificada ou configuração incorreta no sistema receptor.	Compare a condição de processo com a faixa de 0,3 a 60 m³/h e valide unidade e escala configuradas no controlador.
O sensor não se integra ao mestre IO-Link.	Parâmetros ou configuração de comunicação não correspondem aos requisitos do sistema.	Confirme a compatibilidade do mestre e os parâmetros do dispositivo na documentação IFM; a ficha disponível não informa a versão IO-Link.
Há dificuldade para instalar ou vedar a conexão de processo.	A conexão da tubulação ou os componentes de montagem não correspondem à especificação Clamp 2″.	Confira a dimensão e o tipo da conexão no ponto de instalação e compare com o desenho dimensional e o datasheet do SUH400.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SUH400 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SUH400 e para quem ele serve?

É um sensor ultrassônico para medição de vazão. É indicado para aplicações cuja faixa, conexão de processo e condições estejam de acordo com as especificações do produto.

Quais sinais e comunicação o SUH400 oferece?

A ficha lista IO-Link, sinal analógico, PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador e frequência. Os detalhes elétricos e a versão IO-Link devem ser conferidos no datasheet.

O que acompanha o produto?

A ficha disponibilizada não informa acessórios ou itens inclusos; confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Este sensor serve para vazão acima de 60 m³/h?

Não, a faixa de medição informada termina em 60 m³/h. Para vazões superiores, selecione um equipamento cuja faixa especificada cubra a condição real.

Posso usar o SUH400 com uma conexão diferente de Clamp 2″?

A ficha especifica conexão de processo Clamp 2″ e não documenta outras conexões. Não presuma compatibilidade mecânica com outro padrão; confirme a instalação e os componentes necessários com a documentação IFM.

O que verificar se o controlador não recebe sinal do sensor?

Antes de substituir o sensor, confira a alimentação, a pinagem e a configuração da entrada do controlador conforme o datasheet. A ficha resumida não informa tensão ou pinagem.

O que pode causar uma leitura de vazão inesperada?

A vazão pode estar fora da faixa especificada ou a escala/unidade do controlador pode estar configurada incorretamente. Compare o processo com a faixa nominal e verifique a configuração do sistema receptor.

Devo comprar o SUH400 ou procurar outra versão?

Escolha o SUH400 se a aplicação atender à faixa de medição, à conexão Clamp 2″ e aos limites de temperatura e pressão informados. Se algum requisito diferir, compare com outro modelo usando os dados técnicos oficiais.

Que cuidados devo tomar antes da instalação?

Confirme a conexão Clamp 2″ e as condições de processo; para a ligação elétrica, consulte o datasheet, pois a ficha resumida não informa conector, pinagem ou alimentação.

O SUH400 pode operar com qualquer fluido?

A ficha fornecida não especifica os fluidos compatíveis. Consulte o datasheet ou o fabricante para validar a compatibilidade com o fluido e as condições específicas da aplicação.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: faixa de medição 0,3 a 60 m³/h; 5 a 1.000 l/min)

Ultrassom

Tecnologia de medição indicada para o funcionamento do sensor. (Ref.: tecnologia de medição: ultrassom)

IO-Link

Interface de comunicação listada na ficha para integração do dispositivo. A versão não foi informada. (Ref.: IO-Link)

PNP/NPN

Tipos de saída de comutação indicados para o produto; os detalhes de ligação devem ser consultados no datasheet. (Ref.: PNP/NPN)

Clamp

Tipo de conexão de processo indicado para a montagem mecânica do sensor. (Ref.: Clamp 2″)
