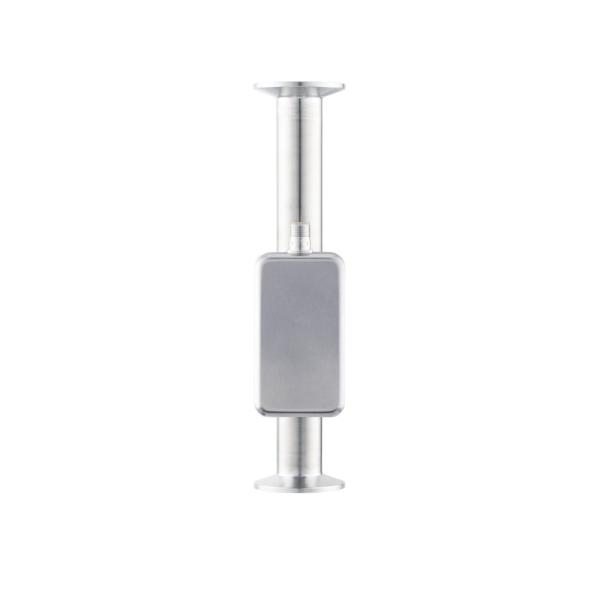

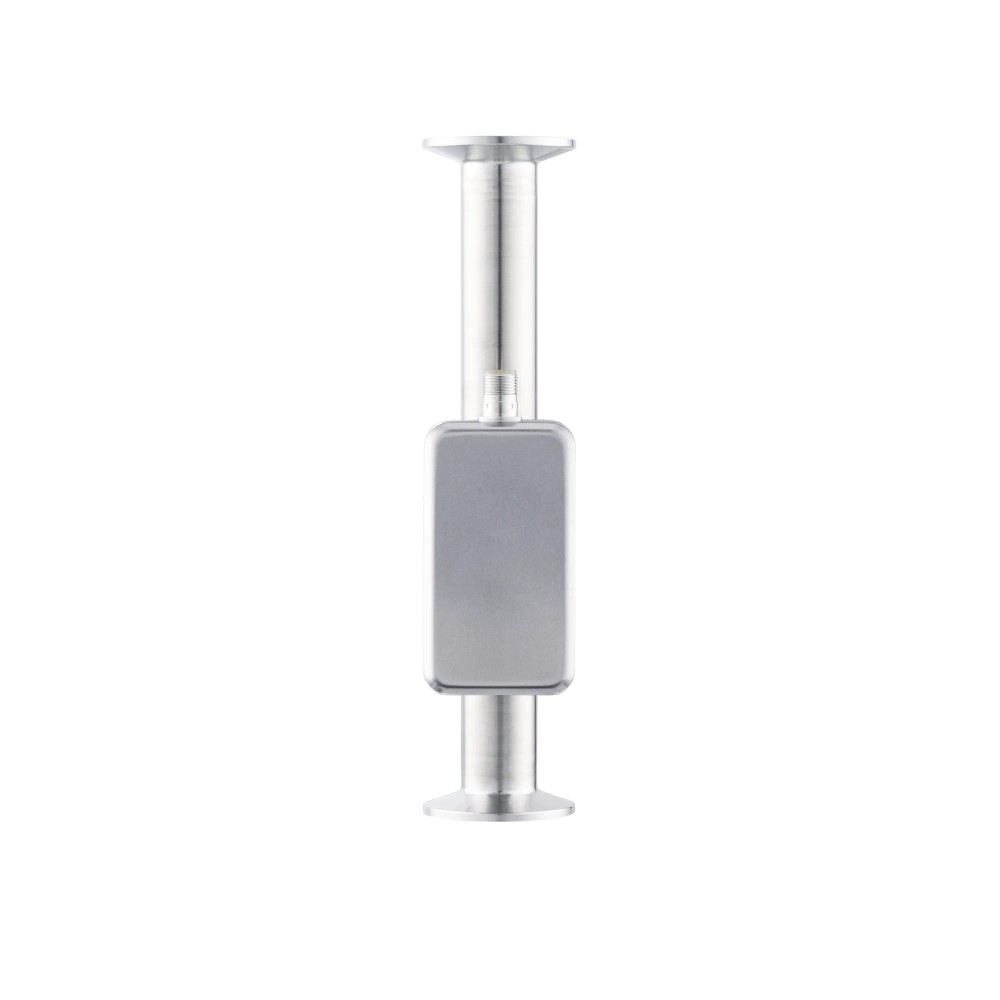

Sensor de Vazão Ultrassônico IFM SUH320

Pré-visualizar: SUH320 IFM - Sensor Vazão Ultrassônico IFM Medição fluxo IO-Link, 0,18-22,5m³/h, Clamp DN40

SUH320 IFM - Sensor Vazão Ultrassônico IFM Medição fluxo IO-Link, 0,18-22,5m³/h, Clamp DN40

Imagem meramente ilustrativa

R$ 8.954,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH320
EAN: 4021179365482
NCM do produto: 90261019

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "SUH320 IFM - Sensor Vazão Ultrassônico IFM Medição fluxo IO-Link, 0,18-22,5m³/h, Clamp DN40"

Destaques do Produto

Tecnologia de medição

Ultrassônica

Faixa de vazão

0,18 a 22,5 m³/h

Conexão de processo

Clamp DN40

Pressão máxima informada

25 bar

Temperatura do fluido

-40 a 130 °C; até 150 °C por menos de 1 h

Comunicação e sinais

IO-Link; saídas e sinais PNP/NPN, analógico, frequência e pulso

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão ultrassônico IFM SUH320, IO-Link, 0,18 a 22,5 m³/h, Clamp DN40

O IFM SUH320 é um sensor ultrassônico para medição de vazão. Mede de 0,18 a 22,5 m³/h (3 a 375 l/min) e possui conexão de processo Clamp DN40. Oferece comunicação IO-Link e sinais de saída analógico, de frequência, de pulso e de comutação, entre outros.

PRINCIPAIS ESPECIFICAÇÕES

Marca e modelo	IFM SUH320
Tipo	Sensor ultrassônico de vazão
Faixa de medição	0,18 a 22,5 m³/h; 3 a 375 l/min
Conexão de processo	Clamp DN40
Resistência à pressão	25 bar
Temperatura do fluido	-40 a 130 °C; até 150 °C por menos de 1 h
Comunicação	IO-Link
Sinais disponíveis	PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico
SKU / Part Number	SUH320
GTIN	4021179365482

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de vazão em que a faixa necessária esteja entre 0,18 e 22,5 m³/h (3 a 375 l/min).
Instalações cujo ponto de conexão de processo seja Clamp DN40 e cujas condições respeitem a resistência à pressão e a faixa de temperatura informadas.
Sistemas que utilizem IO-Link ou necessitem dos sinais indicados na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar para medições cuja vazão necessária esteja fora da faixa de 0,18 a 22,5 m³/h.
Não utilizar em condições de pressão acima de 25 bar.
Não considerar operação contínua do fluido a 150 °C: essa temperatura é indicada somente por menos de 1 hora.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de vazão com sensor ultrassônico, dentro da faixa informada de 0,18 a 22,5 m³/h (3 a 375 l/min).
Possibilidade de integração em sistemas que utilizem IO-Link ou os sinais listados, desde que a configuração elétrica seja confirmada no datasheet e compatibilizada com o controlador.
Uso em linha com conexão de processo Clamp DN40, respeitando a pressão informada de 25 bar e a faixa de temperatura do fluido. A ficha não identifica setores industriais, fluidos específicos ou requisitos de instalação adicionais; valide essas condições com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão ultrassônico IFM SUH320, IO-Link, 0,18 a 22,5 m³/h, Clamp DN40, verifique estes pontos:

Quando escolher o SUH320

Escolha este modelo quando a vazão a medir estiver dentro de 0,18 a 22,5 m³/h, a conexão de processo necessária for Clamp DN40 e as condições de pressão e temperatura estiverem dentro dos limites informados.

Quando buscar outra especificação

Procure uma opção com faixa de medição ou conexão de processo diferente se a aplicação exigir vazão fora da faixa do SUH320 ou uma conexão diferente de Clamp DN40. Para pressões superiores a 25 bar ou exposição do fluido a 150 °C por uma hora ou mais, consulte a documentação do fabricante para selecionar um modelo adequado.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / Part Number	SUH320	Identificação do sensor no anúncio.
GTIN	4021179365482	Código de identificação comercial informado.
Categoria	Monitoramento de condição	Categoria indicada nos dados do anúncio.
Tipo de produto	Sensor ultrassônico de vazão	Tecnologia e função descritas para o produto.

Medição de vazão
Função	Medição de vazão	Função indicada na ficha do produto.
Faixa de medição	0,18 a 22,5 m³/h	Intervalo de vazão informado.
Faixa de medição equivalente	3 a 375 l/min	Intervalo equivalente informado no anúncio.

Saídas e sinais
Tipo de saída	PNP/NPN	Tipos de sinal de comutação informados; os detalhes elétricos devem ser verificados no datasheet.
Sinais disponíveis	Sinal de comutação; sinal de pulso; sinal de diagnóstico; sinal de comutação do totalizador; sinal de frequência; sinal analógico	Funções de sinal listadas na ficha do anúncio.

Interfaces de comunicação
Protocolo	IO-Link	Protocolo de comunicação informado para o sensor.

Condições de processo
Resistência à pressão	25 bar	Limite informado nos dados do produto.
Temperatura do fluido	-40 a 130 °C; até 150 °C por menos de 1 h	Faixa de temperatura informada; a condição de 150 °C é limitada a período inferior a 1 hora.

Dados mecânicos e conexão
Conexão de processo	Clamp DN40	Conexão indicada para a instalação no processo.
Peso	835,5 g	Valor informado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link.

Conexões

Elétrica A ficha fornecida não especifica o tipo de conexão elétrica, pinagem, tensão de alimentação ou conexão física do sensor. Consulte o datasheet do fabricante antes de definir cabeamento e integração. São informados sinais PNP/NPN, analógico, frequência, pulso, diagnóstico e comutação.

Processo Clamp DN40. A compatibilidade mecânica informada é com essa conexão de processo; confirme a correspondência com a instalação existente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo Clamp DN40 e vazão dentro da faixa especificada	✓	A conexão indicada é Clamp DN40 e a faixa de medição é 0,18 a 22,5 m³/h (3 a 375 l/min).
Sistema que requer comunicação IO-Link	✓	IO-Link é informado como protocolo de comunicação do produto.
Sistema que exige pressão de operação superior a 25 bar	✗	A resistência à pressão informada para o produto é 25 bar.
Aplicação com temperatura do fluido de 150 °C por menos de 1 hora	✓	A ficha informa temperatura de até 150 °C por período inferior a 1 hora; para duração igual ou superior, essa condição não está especificada.
Instalação que exige conexão de processo diferente de Clamp DN40	✗	A conexão de processo informada para este modelo é Clamp DN40.
Integração elétrica cuja pinagem ou tensão precisa ser confirmada apenas com os dados resumidos disponíveis	✗	A ficha fornecida não informa pinagem nem tensão de alimentação; valide esses dados no datasheet antes de especificar a instalação.

INSTALAÇÃO

Como instalar o Sensor de vazão ultrassônico IFM SUH320, IO-Link, 0,18 a 22,5 m³/h, Clamp DN40

Confirme que a faixa de vazão requerida está entre 0,18 e 22,5 m³/h e que as condições de processo estão dentro dos limites especificados.
Verifique se a conexão de processo da linha corresponde a Clamp DN40.
Consulte o datasheet do fabricante para confirmar orientação de montagem e demais requisitos de instalação, pois esses detalhes não constam nos dados fornecidos.
Instale mecanicamente o sensor conforme as instruções oficiais e os requisitos da conexão de processo da instalação.
Confirme no datasheet a pinagem, a tensão de alimentação e o esquema elétrico antes de realizar a ligação; esses dados não estão especificados na ficha resumida.
Configure a comunicação IO-Link ou os sinais necessários e verifique a leitura de vazão durante a partida do sistema.

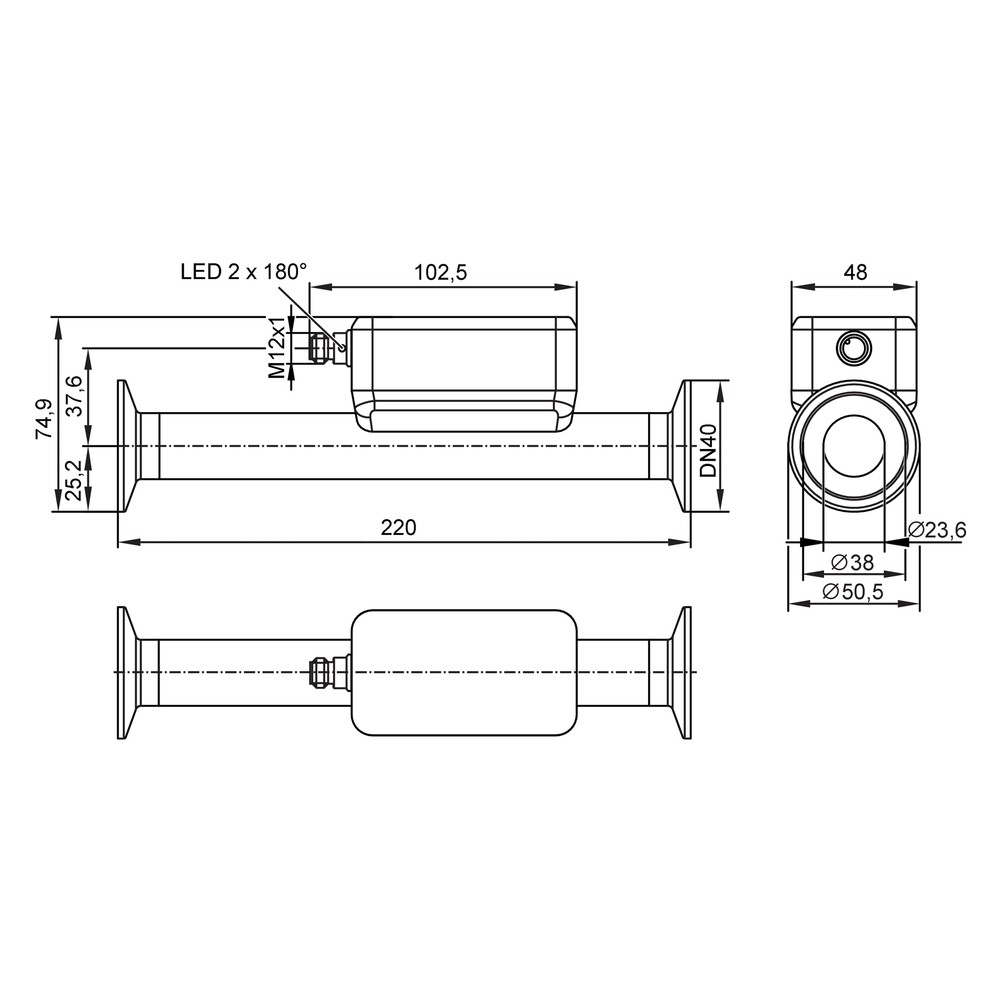

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão fica fora da faixa esperada.	A vazão do processo pode estar fora do intervalo de medição especificado ou a configuração do sistema pode não corresponder ao sinal utilizado.	Compare a condição real do processo com a faixa de 0,18 a 22,5 m³/h e confira no datasheet e na configuração do controlador o sinal selecionado.
O controlador não reconhece comunicação IO-Link.	A configuração da interface ou a ligação elétrica pode não corresponder aos requisitos do sensor e do mestre IO-Link.	Confirme no datasheet a pinagem e os requisitos elétricos e verifique a configuração do mestre e do dispositivo.
A saída de comutação não é recebida pelo sistema de controle.	Pode haver incompatibilidade entre o tipo de sinal PNP/NPN configurado e a entrada do controlador, ou erro de ligação.	Verifique o tipo de entrada do controlador, a configuração da saída e o esquema elétrico oficial do SUH320.
A operação apresenta comportamento irregular durante o processo.	As condições de pressão ou temperatura podem exceder os limites informados para o produto.	Compare os valores medidos no processo com o limite de 25 bar e com a faixa de temperatura do fluido, incluindo a limitação de duração para 150 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SUH320 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SUH320 e para quem ele serve?

É um sensor ultrassônico para medição de vazão, destinado a aplicações cuja faixa necessária esteja dentro dos limites informados e que utilizem conexão Clamp DN40.

Quais sinais e comunicação estão disponíveis no SUH320?

A ficha informa IO-Link e sinais PNP/NPN, analógico, frequência, pulso, diagnóstico, comutação e comutação do totalizador. A pinagem e os detalhes elétricos devem ser confirmados no datasheet.

O SUH320 serve para vazão acima de 22,5 m³/h?

Não, a faixa informada termina em 22,5 m³/h. Para vazões superiores, selecione um sensor cuja faixa cubra a necessidade do processo.

Posso usar este sensor com conexão de processo diferente de Clamp DN40?

A conexão informada para o SUH320 é Clamp DN40. A ficha não apresenta outras conexões para este modelo; confirme com o fabricante qualquer adaptação pretendida.

O sensor está instalado, mas a leitura de vazão parece incorreta. O que devo verificar?

Verifique se a vazão do processo está dentro da faixa de medição e se a configuração do controlador corresponde ao sinal utilizado. Consulte também as instruções oficiais de instalação no datasheet.

O IO-Link não está comunicando; preciso trocar o sensor?

Não necessariamente. Antes de substituir, confirme a configuração do mestre IO-Link e verifique a ligação e a pinagem conforme o datasheet do SUH320.

A saída PNP/NPN não é reconhecida pelo controlador. O que conferir primeiro?

Confira se o tipo de entrada do controlador corresponde ao sinal configurado e valide a ligação com o esquema elétrico oficial. A ficha resumida não especifica pinagem ou tensão.

É melhor comprar o sensor ou apenas peças avulsas?

O anúncio identifica o produto como sensor de vazão SUH320 e não informa um kit nem peças avulsas incluídas. Acessórios inclusos não estão especificados.

Como escolher entre o SUH320 e outro sensor de vazão?

Escolha o SUH320 se a faixa requerida, a conexão Clamp DN40 e as condições de pressão e temperatura forem compatíveis. Se algum desses requisitos não corresponder, procure um modelo com especificações adequadas à aplicação.

O que devo confirmar antes de fazer a instalação elétrica?

Consulte o datasheet para identificar pinagem, tensão e esquema elétrico, pois esses dados não aparecem na ficha resumida. Não defina a ligação somente com base no tipo de sinal PNP/NPN.

GLOSSÁRIO TÉCNICO

Medição ultrassônica de vazão

Medição de vazão realizada por tecnologia ultrassônica, conforme o tipo de sensor indicado na ficha. (Ref.: Tipo de sensor — Ultrassônico)

IO-Link

Protocolo de comunicação indicado para integração do sensor com sistemas compatíveis. (Ref.: Protocolo de comunicação — IO-Link)

PNP/NPN

Tipos de sinal de comutação informados para o produto; a compatibilidade depende da entrada e da ligação do sistema de controle. (Ref.: Especificações técnicas — PNP/NPN)

Clamp DN40

Identificação da conexão de processo informada para este modelo. (Ref.: Conexão — Clamp DN40)

Faixa de medição

Intervalo de vazão informado no qual o sensor realiza a medição: 0,18 a 22,5 m³/h, equivalente a 3 a 375 l/min. (Ref.: Alcance de medição)
